自适应控制和鲁棒控制

ardc控制算法全文共四篇示例，供读者参考第一篇示例：ARDC控制算法（Adaptive Robust Data-driven Control）是一种新兴的控制算法，它结合了自适应控制、鲁棒控制和数据驱动控制的特点，能够克服传统控制算法在复杂系统中应用时的局限性，具有更强的适应性和鲁棒性。

本文将对ARDC控制算法的原理、特点及应用进行详细介绍。

一、ARDC控制算法的原理1. 数据驱动控制：ARDC控制算法是一种基于大数据分析和机器学习的控制方法，它利用系统的实时数据来构建模型，并根据模型的变化来调整控制策略。

这种数据驱动的方式能够更准确地描述系统的动态特性，提高控制性能。

2. 自适应控制：ARDC控制算法能够根据系统的实时状态自动调整控制参数，适应系统的动态变化。

通过不断地对系统进行自适应调整，可以保持系统在各种工况下的稳定性和性能。

3. 鲁棒控制：ARDC控制算法在设计时考虑了系统的不确定性和干扰，采用了一系列鲁棒性设计方法来降低系统受到外界干扰的影响，保证系统在复杂环境中的稳定性。

3. 易实现：ARDC控制算法结合了数据驱动技术和传统控制理论，使得控制器的设计和实现更加简单和直观。

只需通过系统的实时数据来进行控制，无需对系统进行复杂的数学建模。

4. 广泛应用：ARDC控制算法适用于各种复杂系统的控制，包括机械系统、电气系统、化工系统等。

在实际工程中已经得到了广泛的应用和验证。

1. 工业过程控制：ARDC控制算法可以应用于各种工业过程控制系统中，能够实现对生产过程的精确控制和优化，提高生产效率和质量。

ARDC控制算法是一种具有很高潜力的控制算法，它结合了自适应、鲁棒和数据驱动的特点，能够适应各种复杂系统的控制需求，具有很广泛的应用前景。

希望通过本文的介绍，读者能够对ARDC控制算法有更深入的了解，同时也能够在实际工程中应用和推广这种新型的控制算法。

【写完文】看完本文，相信读者对ARDC控制算法应该有了一定的了解，尽管这个算法非常新颖，但在未来的控制领域中可能会有非常广泛的应用，进一步的研究和探索将使得这个算法能够更好地应用到未来的控制系统中，实现更加精准和高效的控制。

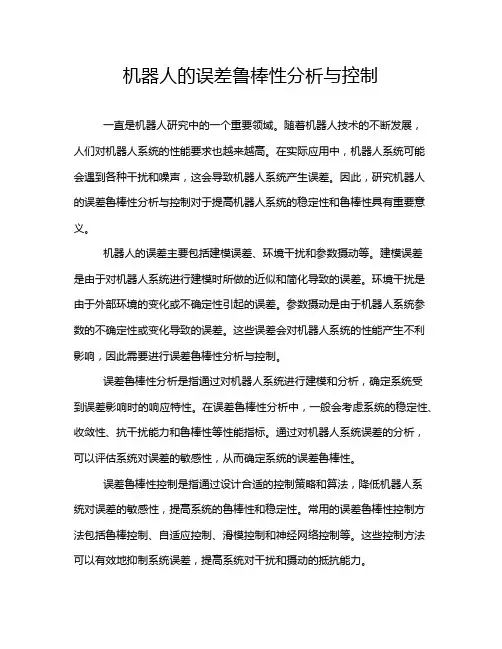

机器人的误差鲁棒性分析与控制一直是机器人研究中的一个重要领域。

随着机器人技术的不断发展，人们对机器人系统的性能要求也越来越高。

在实际应用中，机器人系统可能会遇到各种干扰和噪声，这会导致机器人系统产生误差。

因此，研究机器人的误差鲁棒性分析与控制对于提高机器人系统的稳定性和鲁棒性具有重要意义。

机器人的误差主要包括建模误差、环境干扰和参数摄动等。

建模误差是由于对机器人系统进行建模时所做的近似和简化导致的误差。

环境干扰是由于外部环境的变化或不确定性引起的误差。

参数摄动是由于机器人系统参数的不确定性或变化导致的误差。

这些误差会对机器人系统的性能产生不利影响，因此需要进行误差鲁棒性分析与控制。

误差鲁棒性分析是指通过对机器人系统进行建模和分析，确定系统受到误差影响时的响应特性。

在误差鲁棒性分析中，一般会考虑系统的稳定性、收敛性、抗干扰能力和鲁棒性等性能指标。

通过对机器人系统误差的分析，可以评估系统对误差的敏感性，从而确定系统的误差鲁棒性。

误差鲁棒性控制是指通过设计合适的控制策略和算法，降低机器人系统对误差的敏感性，提高系统的鲁棒性和稳定性。

常用的误差鲁棒性控制方法包括鲁棒控制、自适应控制、滑模控制和神经网络控制等。

这些控制方法可以有效地抑制系统误差，提高系统对干扰和摄动的抵抗能力。

在机器人的误差鲁棒性分析与控制中，建模是一个极为关键的环节。

准确的模型可以帮助我们更好地理解系统的特性，设计更有效的控制策略。

建模误差和参数摄动是误差鲁棒性分析的主要难点之一。

如何准确地建立系统模型，如何有效地估计参数摄动，是需要认真研究和解决的问题。

另外，环境干扰也是机器人系统误差的重要来源。

环境干扰可能包括风力、摩擦力、重力等外部因素对机器人系统的影响。

针对不同类型的环境干扰，我们需要设计相应的控制策略来降低系统误差。

例如，可以采用自适应控制算法来对抗环境干扰，提高系统的鲁棒性。

在实际应用中，机器人系统常常需要在复杂和多变的环境下进行操作。

控制系统中的鲁棒性分析与设计在控制系统中，鲁棒性是指控制系统对于参数变化、外部干扰、测量噪声等不确定性因素的稳定性和性能表现。

鲁棒性分析与设计主要目的是提高控制系统的稳定性、鲁棒性和性能，以适应实际工程环境中的不确定性。

1. 鲁棒性分析鲁棒性分析是控制系统设计的重要环节。

它可以帮助工程师评估以及量化控制系统对于参数变化、干扰和噪声的容忍程度。

以下是一些常用的鲁棒性分析方法：1.1 系统感度函数分析系统感度函数是用来描述控制系统输出对于参数变化的敏感程度。

通过分析系统感度函数，可以确定系统的脆弱性和稳定性。

系统感度函数分析常用于评估系统的稳定性边界、参数不确定性边界和鲁棒性边界。

1.2 线性矩阵不等式(LMI)方法线性矩阵不等式方法是一种基于数学理论的鲁棒性分析方法。

它通过建立一系列矩阵不等式，来刻画控制系统的稳定性和性能。

LMI方法在控制系统设计中被广泛应用，它不仅可以评估系统的鲁棒性，还可以用于设计鲁棒控制器。

1.3 干扰分析干扰是控制系统中常见的不确定因素，对系统的性能和稳定性产生重要影响。

干扰分析可以帮助工程师了解系统对于不同干扰的响应，并根据需要采取相应的措施来改进系统鲁棒性。

常用的干扰分析方法包括频域分析、时域分析和能量分析等。

2. 鲁棒性设计鲁棒性设计旨在采取控制策略和控制器结构，使得控制系统对于不确定性因素具有较好的稳定性和性能。

以下是一些常见的鲁棒性设计方法：2.1 鲁棒控制器设计鲁棒控制器设计是指根据鲁棒性需求，设计出满足控制系统鲁棒性要求的控制器。

常用的鲁棒控制器设计方法包括H∞控制、μ合成、鲁棒PID控制等。

这些方法都是基于数学理论，可用于设计满足鲁棒性和性能要求的控制器。

2.2 鲁棒优化设计鲁棒优化设计是指结合鲁棒控制与优化方法，兼顾控制系统的稳定性和性能。

通过优化设计，可以在满足鲁棒性要求的前提下，使系统的性能指标达到最优。

鲁棒优化设计方法包括H∞优化、线性二次调节器和状态反馈等。

鲁棒控制方法鲁棒控制是一种能够在不确定因素存在的情况下保持系统稳定性和高性能的控制方法，能够有效地应对干扰、模型不确定性、测量误差等问题。

在工业自动化、航空航天、电力电子、汽车控制等众多领域都得到了广泛应用。

下面将介绍几种常见的鲁棒控制方法。

一、H∞控制方法H∞控制是一种基于H∞范数的优化设计方法，在保证系统稳定的前提下，同时最小化输出误差对系统控制的敏感性。

在应对不确定因素和干扰时，H∞控制具有良好的性能。

其基本思想是将控制系统中的不确定因素和干扰转化为一个被授权的、有界的、外部加入控制系统的信号，从而获得一个与系统扰动和不确定因素有关的李亚普诺夫函数，通过最小化该函数构建H∞控制器。

H2控制是一种线性鲁棒控制方法，通过最小化系统输出误差的均方值来保证系统控制的鲁棒性。

对于有利于系统稳定的外部干扰和参数扰动，可以采用H2控制增强系统鲁棒性。

该方法常用于工业自动化、电力电子、通信网络等领域。

三、μ-合成方法μ-合成方法是一种基于μ分析技术的鲁棒控制方法。

利用复杂的控制算法来确保系统的鲁棒性较强。

μ-合成方法的基本思想是将控制器的参数综合考虑到控制系统的所有可能变化，以及控制系统的不确定性和干扰，从而建立一个更加鲁棒的系统。

该方法的优点是具有较高的控制精度和鲁棒性，同时也适合于复杂的多变量系统。

四、经验模态分解鲁棒控制方法经验模态分解（EMD）是一种对非线性、非平稳数据进行处理的信号分析方法。

EMD鲁棒控制方法利用EMD分析信号的自适应性和鲁棒性，将系统的状态之间的相互作用显式地考虑在内，使控制器在不断改善的系统控制下不断优化控制效果，从而达到较好的控制效果和较高的鲁棒性。

综上所述，鲁棒控制方法可以有效地通过考虑控制系统中的不确定因素和干扰来提高系统的控制精度和鲁棒性。

选择合适的鲁棒控制方法取决于具体情况，需要根据控制目标、系统模型、预期性能和鲁棒性需求等因素进行选择。

动力学控制系统中的鲁棒性研究1. 引言动力学控制系统广泛应用于机器人、飞机、汽车等自动化系统中。

这类系统具有参数变化和扰动等不确定性，对系统的控制产生了挑战。

因此，在动力学控制系统中鲁棒性研究是一个重要的研究领域。

本文将介绍动力学控制系统中的鲁棒性研究。

2. 动力学控制系统动力学控制系统是由动力学方程描述的系统，其基本形式为：$$\dot{x} = f(x,u)$$其中，$x$表示系统状态变量，$u$表示控制输入，$f(x,u)$表示状态变化率。

动力学控制系统具有高度的非线性性和复杂性，例如：机器人、汽车、飞行器等。

3. 鲁棒性概述鲁棒性是指系统对于未知扰动和参数变化具有稳定性和可控性。

鲁棒性的研究是一个重要的和实用的工程问题。

在动力学控制系统中，鲁棒性是在模型不确定性下对系统进行控制的能力。

4. 鲁棒控制方法4.1 鲁棒控制定义鲁棒控制是一种保持系统稳定和满足性能要求的控制方法，即使在不确定和随机环境下也能确保系统的可控性和可观性。

4.2 鲁棒控制常见方法(1) $H_\infty$ 控制：是一种常用的鲁棒控制方法，可处理具有有限频率和无限频率不确定性的系统。

(2) $μ$ 合成控制：该方法将控制器设计与系统不确定性和性能要求明确联系起来，使得控制器能够提供所需要的鲁棒性和性能。

(3) 自适应鲁棒控制：是一种能够应对不确定性的变化来保持系统稳定的控制方法。

5. 鲁棒控制在动力学控制系统中的应用动力学控制系统是复杂的、非线性的，具有较大的不确定性和非线性因素。

在该系统中，鲁棒控制方法是一种重要的研究方向。

5.1 $H_\infty$ 鲁棒控制在动力学控制系统中的应用$H_\infty$ 鲁棒控制方法广泛应用于动力学控制系统中，其目的在于设计一个控制器，使得系统的输出稳定，且被控制器产生的鲁棒性最大化。

5.2 自适应鲁棒控制在动力学控制系统中的应用自适应鲁棒控制是另一种在动力学控制系统中广泛应用的方法。

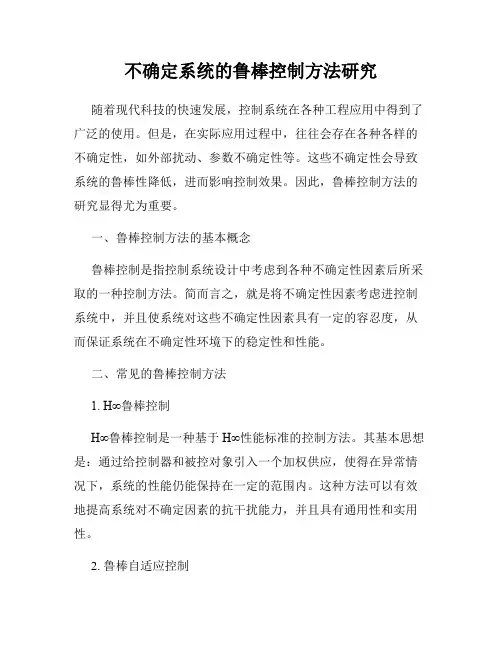

不确定系统的鲁棒控制方法研究随着现代科技的快速发展，控制系统在各种工程应用中得到了广泛的使用。

但是，在实际应用过程中，往往会存在各种各样的不确定性，如外部扰动、参数不确定性等。

这些不确定性会导致系统的鲁棒性降低，进而影响控制效果。

因此，鲁棒控制方法的研究显得尤为重要。

一、鲁棒控制方法的基本概念鲁棒控制是指控制系统设计中考虑到各种不确定性因素后所采取的一种控制方法。

简而言之，就是将不确定性因素考虑进控制系统中，并且使系统对这些不确定性因素具有一定的容忍度，从而保证系统在不确定性环境下的稳定性和性能。

二、常见的鲁棒控制方法1. H∞鲁棒控制H∞鲁棒控制是一种基于H∞性能标准的控制方法。

其基本思想是：通过给控制器和被控对象引入一个加权供应，使得在异常情况下，系统的性能仍能保持在一定的范围内。

这种方法可以有效地提高系统对不确定因素的抗干扰能力，并且具有通用性和实用性。

2. 鲁棒自适应控制鲁棒自适应控制是一种自适应控制方法，同时考虑到了不确定性和参数变化的影响，可以通过在线估计和补偿来增强系统的鲁棒性能。

这一方法对于工业应用而言具有广泛的适用性，因为在实际系统中，参数变化和不确定性都是普遍存在的。

3. 鲁棒最优控制鲁棒最优控制是以H∞性能指标为基础的一种最优控制方法。

它不仅考虑到了控制系统中的不确定性因素，同时也将最优性能作为优化目标，并在控制器设计中考虑了最优性能和不确定性之间的平衡。

这种方法在控制系统的性能和鲁棒性能之间取得了很好的平衡。

三、未来研究方向当前，对于不确定系统的鲁棒控制方法的研究还有很大的改进空间。

以下是一些可能的未来研究方向：1. 分布式鲁棒控制分布式系统中的鲁棒控制是一个新的研究领域，它涉及到多个分布式部分的各种不确定性因素，如时滞、噪声、通讯延迟等。

研究人员可以探索如何设计一种具有鲁棒性的分布式控制算法，使分布式系统在不确定环境下仍能实现稳定控制。

2. 智能控制随着人工智能技术的不断发展，如何将智能算法应用到鲁棒控制方法中，增强控制系统在不确定环境下的稳定性和性能，也是研究人员需要深入探索的问题。

自动控制原理非线性系统知识点总结自动控制原理是现代控制领域中的核心学科，广泛应用于各个工程领域。

在自动控制原理课程中，非线性系统是一个重要的研究对象。

非线性系统具有较复杂的动态行为，与线性系统相比，其稳定性和性能分析更为困难。

在本文中，我们将对非线性系统的知识点进行总结。

1. 静态非线性系统静态非线性系统是最简单的非线性系统，其输出仅与输入的幅值相关。

常见的静态非线性函数有幂函数、指数函数、对数函数等。

分析静态非线性系统时，通常采用泰勒级数展开或者离散化的方法。

2. 动态非线性系统动态非线性系统是具有时间相关性的非线性系统。

其中最基本的形式是非线性微分方程。

在动态非线性系统中，常见的动力学行为有极值、周期、混沌等。

在分析动态非线性系统时，可以采用相位平面分析、Lyapunov稳定性分析等方法。

3. 线性化由于非线性系统分析的困难性，常常采用线性化的方法来近似描述非线性系统的行为。

线性化方法可以将非线性系统在某一操作点上进行线性近似，从而得到一个线性系统。

采用线性化方法时，需要注意选取适当的操作点，以保证线性化模型的准确性。

4. 系统稳定性非线性系统的稳定性是研究非线性系统的重点之一。

与线性系统相比，非线性系统的稳定性分析更为困难。

常用的方法有Lyapunov稳定性分析、输入输出稳定性分析等。

在稳定性分析时，需要考虑非线性系统的各种动力学行为，比如局部极大值点、周期分岔点、混沌行为等。

5. 非线性反馈控制非线性反馈控制是应用最广泛的非线性控制方法之一。

非线性反馈控制利用非线性函数对系统的输出进行修正，以实现系统的稳定性和性能要求。

其中，常见的非线性反馈控制方法有滑模控制、自适应控制、模糊控制等。

6. 非线性系统的鲁棒性鲁棒性是研究非线性系统控制的重要性能指标之一。

鲁棒控制能够保证系统在存在不确定性或者干扰的情况下，仍然保持稳定性和性能要求。

常见的鲁棒控制方法有H∞控制、鲁棒自适应控制等。

7. 非线性系统的最优控制最优控制是针对非线性系统的性能指标进行优化设计的方法。

非线性系统鲁棒性控制方法研究随着科技的不断发展和应用的广泛推广，非线性系统的研究变得越来越重要。

而对于非线性系统的控制，鲁棒性是一个十分关键的方面，即使在面对系统参数不确定或者外部干扰的情况下，也能保持系统稳定性和性能。

在非线性系统控制中，经典的线性控制方法常常难以适应非线性系统的特点。

因此，研究鲁棒性控制方法就变得尤为重要。

鲁棒性控制方法是一种能够保证控制系统在存在不确定性的情况下依然保持系统稳定性和性能的控制策略。

以下将介绍几种常见的非线性系统鲁棒性控制方法。

第一种鲁棒性控制方法是自适应控制。

自适应控制方法是一种基于反馈机制的控制策略，通过实时调整控制器参数来应对系统参数的不确定性。

自适应控制方法具有很强的适应性和鲁棒性，可以在系统发生变化时实时调整控制器参数，从而保持系统的稳定性和性能。

然而，自适应控制方法也存在一些问题，比如参数调整的收敛性和鲁棒性等方面的问题，需要进一步的研究和改进。

第二种鲁棒性控制方法是滑模控制。

滑模控制是一种通过引入滑模面来实现对非线性系统的控制的方法。

滑模面是一个超平面，通过使系统状态在滑模面上滑动，来实现对系统的控制。

滑模控制方法具有很强的适应能力和鲁棒性，可以在面对参数不确定性和外部干扰时保持系统的稳定性和性能。

然而，滑模控制方法也存在一些问题，比如滑模面设计和参数选择等方面的问题，需要进一步的研究和改进。

第三种鲁棒性控制方法是鲁棒控制。

鲁棒控制是一种通过设计鲁棒控制器来实现对非线性系统的控制的方法。

鲁棒控制器是一种能够对系统的参数不确定性和外部干扰具有鲁棒性的控制器。

鲁棒控制方法通过在控制器中引入不确定性补偿器或者鲁棒辨识器来实现对不确定性的补偿，从而保持系统的稳定性和性能。

鲁棒控制方法具有很强的鲁棒性和适应性，能够在面对不确定性和干扰时依然保持系统的控制性能。

然而，鲁棒控制方法也存在一些问题，比如鲁棒性分析和控制器设计等方面的问题，需要进一步的研究和改进。

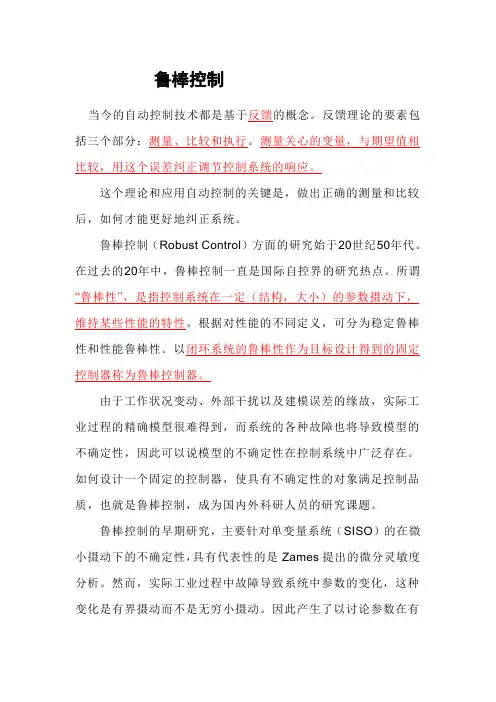

鲁棒控制当今的自动控制技术都是基于反馈的概念。

反馈理论的要素包括三个部分：测量、比较和执行。

测量关心的变量，与期望值相比较，用这个误差纠正调节控制系统的响应。

这个理论和应用自动控制的关键是，做出正确的测量和比较后，如何才能更好地纠正系统。

鲁棒控制（Robust Control）方面的研究始于20世纪50年代。

在过去的20年中，鲁棒控制一直是国际自控界的研究热点。

所谓“鲁棒性”，是指控制系统在一定（结构，大小）的参数摄动下，维持某些性能的特性。

根据对性能的不同定义，可分为稳定鲁棒性和性能鲁棒性。

以闭环系统的鲁棒性作为目标设计得到的固定控制器称为鲁棒控制器。

由于工作状况变动、外部干扰以及建模误差的缘故，实际工业过程的精确模型很难得到，而系统的各种故障也将导致模型的不确定性，因此可以说模型的不确定性在控制系统中广泛存在。

如何设计一个固定的控制器，使具有不确定性的对象满足控制品质，也就是鲁棒控制，成为国内外科研人员的研究课题。

鲁棒控制的早期研究，主要针对单变量系统（SISO）的在微小摄动下的不确定性，具有代表性的是Zames提出的微分灵敏度分析。

然而，实际工业过程中故障导致系统中参数的变化，这种变化是有界摄动而不是无穷小摄动。

因此产生了以讨论参数在有界摄动下系统性能保持和控制为内容的现代鲁棒控制。

现代鲁棒控制是一个着重控制算法可靠性研究的控制器设计方法。

其设计目标是找到在实际环境中为保证安全要求控制系统最小必须满足的要求。

一旦设计好这个控制器，它的参数不能改变而且控制性能能够保证。

鲁棒控制方法，是对时间域或频率域来说，一般要假设过程动态特性的信息和它的变化范围。

一些算法不需要精确的过程模型，但需要一些离线辨识。

一般鲁棒控制系统的设计是以一些最差的情况为基础，因此一般系统并不工作在最优状态。

常用的设计方法有：INA方法，同时镇定，完整性控制器设计，鲁棒控制，鲁棒PID控制以及鲁棒极点配置，鲁棒观测器等。

鲁棒控制方法适用于稳定性和可靠性作为首要目标的应用，同时过程的动态特性已知且不确定因素的变化范围可以预估。

自动控制原理鲁棒性知识点总结自动控制原理是现代控制理论的重要组成部分，鲁棒性则是自动控制系统中一个重要的性能指标。

本文将对自动控制原理中的鲁棒性知识点进行总结。

一、鲁棒性的概念和意义鲁棒性是指控制系统在面对多种扰动或参数变化的情况下，仍能保持稳定性和性能指标。

在实际控制系统中，扰动和参数变化是不可避免的，因此提高系统的鲁棒性对于实现良好的控制效果具有重要意义。

二、鲁棒性设计的基本原则1. 感知扰动和参数变化：鲁棒性设计要求控制系统能够感知到扰动和参数变化，可以通过系统辨识和参数自适应等方法来实现。

2. 抑制扰动和参数变化：通过增加控制器的增益和设计鲁棒控制器等方法，可以有效地抑制外部扰动和参数变化对系统的影响。

3. 增强系统的稳定性和性能：鲁棒性设计还应该注重提高系统的稳定性和性能，包括减小超调量、提高响应速度等。

三、鲁棒性设计的方法和技术1. 鲁棒性控制器设计：鲁棒控制器是一种能够保持系统稳定性和性能指标的控制器，常见的鲁棒控制器包括H∞控制器、μ合成控制器等。

这些控制器能够通过设计合适的权重函数来抑制外部扰动和参数变化的影响。

2. 鲁棒辨识方法：鲁棒辨识是指通过建立鲁棒模型来描述系统的动态特性，常见的鲁棒辨识方法包括RIVC辨识方法、LPV辨识方法等。

通过鲁棒辨识可以更好地感知到扰动和参数变化，并根据实时测量数据进行辨识和估计。

3. 鲁棒优化方法：鲁棒优化是指在考虑扰动和参数变化的条件下，通过优化设计方式来提高系统的控制性能。

常见的鲁棒优化方法包括基于线性矩阵不等式(LMI)的方法、基于H∞控制理论的方法等。

四、鲁棒性在控制系统中的应用1. 鲁棒性在飞行器控制系统中的应用：飞行器控制系统面临着风扰、负载变化等多种外界扰动，通过设计鲁棒控制器可以实现对飞行器的稳定控制和姿态跟踪。

2. 鲁棒性在机器人控制系统中的应用：机器人控制系统需要应对不同工作环境和任务变化带来的扰动和参数变化，鲁棒性设计可以提高机器人在复杂环境下的鲁棒性和适应性。

控制系统设计方法1. 概述控制系统是指通过采集和处理输入信号，根据预先确定的规律，对输出信号进行控制的系统。

控制系统设计方法是在实际工程中进行系统设计的指导原则和方法，旨在确保控制系统具有良好的稳定性、鲁棒性和性能。

2. 控制系统设计的基本原理2.1 系统建模控制系统设计的第一步是对系统进行建模。

系统建模是将实际系统抽象为数学模型的过程，可以采用物理模型、统计模型或者数学模型等方法。

在建模过程中，需要识别系统的输入、输出和内部变量，并确定它们之间的关系。

2.2 系统分析系统分析是通过对系统模型进行数学分析，得到系统的特性和性能指标。

常用的系统分析方法包括时域分析和频域分析。

时域分析主要是研究系统对时间的响应，而频域分析则是研究系统对频率的响应。

通过系统分析可以获得系统的稳定性、动态响应和稳态误差等信息。

2.3 控制器设计在控制系统中，控制器是控制系统的核心部分，它根据系统的输入和输出信号来决定输出信号。

控制器设计的目标是满足系统的性能要求。

常见的控制器设计方法包括经典控制器设计和现代控制器设计。

经典控制器设计方法包括PID控制器设计和根轨迹设计等，而现代控制器设计方法包括状态反馈控制和最优控制等。

2.4 闭环系统设计闭环系统是指将控制器的输出作为系统的反馈信号，通过不断调节控制器的输出来实现控制目标。

闭环系统设计是将控制器与被控对象相结合，形成一个完整的控制系统。

闭环系统设计的目标是使系统具有良好的稳定性和鲁棒性。

3. 控制系统设计方法的步骤3.1 确定系统需求在控制系统设计之前，首先需要明确系统的需求。

系统需求包括性能需求、稳定性需求、鲁棒性需求等。

根据系统需求，可以确定控制器的类型和系统的结构。

3.2 系统建模和分析第二步是对系统进行建模和分析。

通过数学建模和系统分析，可以得到系统的数学表达式和性能指标。

建模和分析的结果将为后续的控制器设计提供依据。

3.3 控制器设计根据系统的数学模型和性能要求，设计控制器。

仿驾驶员多目标决策自适应巡航鲁棒控制章军辉;李庆;陈大鹏【摘要】针对目前市场上自适应巡航(adaptive cruise control,ACC)用户使用率低与驾乘人员接受度差的问题,发展了一种多目标自适应巡航控制算法,基于模型预测控制(model predictive control,MPC)理论,综合协调动态追踪性、燃油经济性、驾乘舒适性以及跟车安全性四项存在着一定冲突的控制目标,采用二次型性能指标以及线性不等式约束的形式,将纵向期望加速度决策问题转化成带约束的在线二次规划问题.引入误差修正项,建立闭环反馈校正机制,以补偿模型失配带来的预测误差,同时采用松弛向量法扩展求解可行域,规避了硬约束下二次规划非可行解问题.进一步,各工况下所强化的性能指标与约束空间不同,采用性能指标权重微校与约束空间边界松弛的策略,设计出3种工作模式ACC,以适应熟练驾驶群体的跟驰习惯.仿真结果表明,前车组合工况下,多模式多目标ACC控制能够实现各工作模式之间的无缝切换,并实现良好的期望跟车目的,从而增强ACC系统对复杂道路交通环境的适应性.%On the issue of low utilization and acceptance of commercial adaptive cruise control (ACC), a multi-objective adaptive cruise control (MO-ACC) algorithm is developed in this paper. Based on model predictive control (MPC) theory, comprehensively considering the coordination among various conflicting objectives such as tracking capability, fuel econ-omy, ride comfort and rear-end safety, the decision of desired longitudinal acceleration is transformed into online quadratic programming (QP) problem which could be formulated as a quadratic cost function with linear multi-constraints. In order to compensate for prediction error caused by modeling mismatch, the robustness of control system isimproved by introducing an error feedback correction mechanism. Meanwhile, vector management method is adopted to deal with the non-feasible solution owing to hard constraints during the process of optimization. Further, under different kinds of traffic scenarios, the focusing performance index along with constraint space varies, and therefore different ACC modes are established to meet the demand of skilled driving groups by means of slightly adjusting performance index, constraint space as well as slack relaxation. The simulations show that under multiple traffic scenarios of preceding car, the following car can realize seamless switching among various working modes, and also is able to achieve the good expectation during car-following, which will help to enhance the adaptability of the ACC system against the complex road traffic environment.【期刊名称】《控制理论与应用》【年(卷),期】2018(000)006【总页数】9页(P769-777)【关键词】半自动驾驶;自适应巡航控制;模型预测控制;松弛向量;跟驰习惯【作者】章军辉;李庆;陈大鹏【作者单位】中国科学院微电子研究所,北京100029;中国科学院大学,北京100049;中科院微电子研究所昆山分所,江苏昆山215347;中国科学院微电子研究所,北京100029;中国科学院大学,北京100049;中科院微电子研究所昆山分所,江苏昆山215347;中国科学院微电子研究所,北京100029;中国科学院大学,北京100049【正文语种】中文【中图分类】U461.911 引言(Introduction)作为一种先进的驾驶辅助系统(advanced driver assistant systems,ADAS),ACC 自适应巡航控制旨在缓解驾驶疲劳,提升驾乘舒适性与安全性.近年来,对ACC的研究呈多元化态势,如全速ACC[1]、改善交通流的协同ACC[2–4]、ACC与变道辅助(lane change assist,LCA)[5]、模拟驾驶员跟随行为ACC[6–7]、面向燃油经济性ACC[10–12]、多目标协调控制ACC[13–15]等.为进一步提高ACC的用户使用率与驾乘人员的接受度,对人性化ACC的研究受到了广泛关注[6–9].本文发展了一种多目标自适应巡航控制算法,运用先进的现代控制理论,将ACC的人性化设计问题转化为控制算法与控制策略的设计问题.基于MPC模型预测控制理论,综合协调动态追踪性、燃油经济性、驾乘舒适性以及跟车安全性四项存在着一定冲突的控制目标,并引入反馈校正机制以提高控制算法鲁棒性,同时采用松弛向量法扩展求解可行域,规避了硬约束下二次规划非可行解问题.进一步,通过性能指标权重微校与约束空间边界松弛的方法,将ACC划分出3种工作模式,以增强该闭环控制系统对复杂道路交通环境的适应性,从而改善驾乘人员对量产ACC的接受度.2 ACC纵向运动学建模(Longitudinal dynamic model of ACC)ACC系统设计主要采用分层设计[15]:决策层根据自车状态参数、前车状态参数、环境参数等决定自车纵向期望加速度;控制层通过控制油门开度、制动深度、档位切换使得自车的实际加速度收敛于决策层输出的期望加速度,且其理想一阶系统传递函数满足式中:KL为一阶系统增益,TL为时间常数.如图1所示,根据ACC纵向跟车运动学特性,并结合式(1)一阶惯性环节,定义关系式如下.式中:∆d为车距误差,d为实际车距,ddes为期望车距,∆v为相对车速,vp为前车速度,vf为自车速度,af为自车实际加速度,af,des为自车期望加速度,jerk为自车冲击度.图1 ACC纵向运动学示意图Fig.1 Longitudinal vehicle dynamics of ACC文中期望车距采用固定时距策略[16],即式中:τh为固定时距,d0为零速度车距.令xf(k)=[∆d(k) ∆v(k)af(k)]T,以xf(k)作为系统状态向量,u(k)作为控制输入,ap(k)作为系统扰动,y(k)作为系统输出,采样周期为Ts,建立离散状态空间方程为式中:u(k)=af,des(k),ϕ(k)=ap(k),各系数矩阵满足进一步,假设当前时刻为k,预测时域为[k,k+p-1],由式(4)逐步迭代整理得式中:分别为预测时域的状态序列、控制序列、扰动序列,Y为系统输出序列,Cp=diag{C,C,···,C}为相应系数矩阵.3 MO–ACC鲁棒控制算法(MO–ACC robust control algorithm)3.1 ACC控制目标分析(Control targets analysis)在确保行车安全前提下,为了综合协调ACC动态追踪性能、燃油经济性能、驾乘舒适性能等控制目标,采用二次型性能指标以及线性不等式约束的形式,将纵向期望加速度的决策问题转化成带约束的在线QP二次规划问题[15].1)动态追踪性能指标.动态追踪性能定量分析[17]:车距误差收敛;相对车速收敛.其性能二次型表示为式中ωΔd与ωΔv分别为车距误差与相对车速的权重系数.线性不等式约束条件为2)燃油经济性能指标.燃油经济性能定量分析[18]:期望加速度与冲击度的波动幅度.其性能二次型表示为式中ωa与ωj分别为期望加速度与冲击度的权重系数.线性不等式约束条件为3)驾乘舒适性能指标.良好驾乘体验定量分析[15]:车距误差收敛;期望加速度与冲击度的波动幅度;驾驶员主动干预(如操纵油门或制动踏板)使追踪误差收敛.其性能二次型表示为由于第1项与第2项已在式(6)和式(8)中有体现,故式(10)可近似为式中:ωc为相应权重系数,af,ref=kv∆v+kd∆d为驾驶员参考加速度[19].线性不等式约束条件为4)跟车安全硬约束条件.碰撞时间tTTC用于表示制动过程的安全性[15],d为实际车距,dsafe为安全跟车车距,ds为极限安全车距.综上,建立预测时域为[k,k+p-1]的性能代价函数式中:由式(7)(9)(12),建立系统I/O约束条件:式中:i∈[0,p-1],(k+i|k)表示k时刻对k+i时刻的预测,umin和jerkmin为控制量下界,umax和jerkmax为控制量上界,为系统输出下界,为系统输出上界.由式(13),建立预测时域[k,k+p-1]内的跟车安全约束条件:式中q=[1 0 0].3.2 鲁棒跟车预测模型设计(Robust car-following model design)为提高MPC控制算法鲁棒性,引入误差修正项e(k),建立闭环反馈校正机制,以补偿模型失配带来的预测误差,进而提高跟车预测模型的预测精度以及抗干扰能力[13].这里,定义k时刻系统实际状态与预测状态之间的误差式中:x(k)为k时刻系统实际状态,x(k|k-1)为k-1时刻对k时刻状态的预测.从而,离散状态空间方程(4)演变成式中λ =diag{λ1,λ2,λ3}为校正矩阵.同理,在预测时域[k,k+p-1]内,通过迭代运算整理得式中Mp=[λ Aλ ···Ap_1λ]T.3.3 松弛向量法扩展求解可行域(Extending feasible solution using slack variable vector)MPC预测优化过程中采用硬约束易致求解可行域受限而无可行解,为此,引入松弛向量法来解决非可行解问题[13,15].采用松弛向量因子对硬约束条件进行松弛化以扩展求解可行域,从而保证可行解存在.跟车过程中为避免追尾事件,式(16)为跟车安全硬约束条件,故仅对式(15)进行约束条件松弛化,整理得式中:ε1,ε2,ε3为松弛因子,且满足ε1 ≥ 0,ε2 ≥ 0,ε3 ≥ 0,分别为硬约束下界及上界的松弛系数,且满足3.4 MO–ACC控制算法最终演变(Final evolution of MO–ACC algorithm)为避免松弛因子的无限增大而致约束不等式对系统I/O的限制作用失效,在代价函数中增加二次型惩罚项εTρε以惩罚松弛因子扩展约束界的松弛能力,从而在硬约束问题求解可行性与约束界松弛程度之间寻求平衡.联立式(14)(19),推导出预测时域为[k,k+p-1]的性能代价函数从而,MO–ACC算法设计问题最终转化成带约束的在线QP二次规划问题,即在线QP二次规划过程中,当u,jerk,y未超出硬约束边界时,相应松弛因子为0,而当u,jerk,y超出硬约束边界时,滚动优化求解会自动正向增大松弛因子,以扩展求解可行域,确保最优解u(k+i|k)存在.具体地,在每一个采样时刻,利用式(22)进行滚动优化求解后,得到最优的控制输入与松弛因子序列选取˜U∗中第1个分量u∗(k)作为ACC控制层的最优输入,下一采样时刻重复该过程,从而实现MO–ACC滚动在线控制.4 跟随工况适应策略(Adaptive car-following strategy)4.1 工况辨识(Traffic scenarios recognition)合理定义纵向相对运动状态既可有效降低模式切换策略的逻辑复杂度,亦可提高系统对道路交通的适应能力.英国南安普顿大学Sultan一文中给出稳态工况的评估方法[20]:车辆加速度取值区间为[-0.6,0.6]m/s2.基于此,本文设计的典型工况如图2所示.图2 典型纵向相对运动关系示意图Fig.2 Typical longitudinal relative motions 在实际工程应用中,可利用雷达技术对目标前车进行状态估计[7–8],前车加速度估算方法如下:4.2 模式设计(Pattern design)在确保行车安全前提下,ACC本身是一个舒适性系统,多目标决策时倾向于舒适体验追求,以便提高驾乘人员的使用率与接受度.图3为系统I/O约束空间示意图,各工况下所强化的性能指标与约束空间不同,从而系统工作可行域的可扩展程度不一,亦即对松弛因子松弛能力的惩罚程度不一.采用性能指标权重微校与约束空间边界松弛的策略,将ACC划分出3种工作模式:稳态跟随模式、瞬态急加速模式、瞬态急减速模式.图3 系统I/O约束空间示意图Fig.3 Sketch of system I/O constraints0:硬约束空间 1:可行域 2:碰撞约束界具体如下:1)稳态跟随模式下,控制约束集与状态约束集尽可能镇定到硬约束空间内;2)瞬态急加速模式下,对∆d的合理约束,既要考虑到跟车安全性,又要避免邻道车辆的频繁切入,同时亦需兼顾u和jerk的松弛程度以保证一定的驾乘舒适性[6];3)瞬态急减速模式下,随着工况紧急程度的增加,对u和jerk的约束变宽,即对松弛因子的惩罚程度降低,而对∆d与∆v的约束变窄,即对安全性的要求提高[7].4.3 切换策略(Switch strategy)4.3.1 模糊推理(Fuzzy inference)考虑到驾驶群体行为特性、车辆相对运动关系、外部环境等因素的影响,模式切换规则具有一定的模糊性、经验性,而模糊推理在处理经验型模型决策问题上具有明显优势.模糊隶属度函数如图4所示.图4 输入输出的隶属度函数Fig.4 Membership functions of switch strategy 基于驾驶群体跟驰行为习惯[21],建立模糊规则见表1.表1 模糊规则表Table 1 Fussy rules for switch strategy∆d∆v 负零正负 -- - +零 - 0 +正 - + ++4.3.2 平稳过渡策略(Smooth transition strategy)如图5所示,为解决过渡区域加速度突变问题,采用加权处理方法以提升行驶舒适性.同时,为避免模式间频繁切换,引入新模式连续判定次数N,从而控制层的期望控制输入满足式中:分别为当前模式与新模式的控制输入,u∗为加权处理后的控制输入,ωi和ωj为相应模式的权重系数.图5 加速度决策示意图Fig.5 Sketch of acceleration decision5 仿真验证(Simulations and analysis)本文利用MATLAB/Simulink搭建了MO–ACC车距控制模型、逆纵向动力学模型、车辆动力学模型,部分仿真参数见表2.5.1 稳态跟随工况(Steady scenario)前车保持以加速度为±0.3m/s2的舒缓循环工况,自车与前车初始速度皆为20 m/s,稳态跟随工况下ACC工作的约束界与松弛度见表3,仿真结果如图6所示.表2 MO–ACC仿真参数Table 2 Parameters of MO–ACC参数数值参数数值KL 1.0 kd 0.02 TL 0.40 kv 0.25 Ts 0.1 tTTC -3 ωΔd 0.1 ρ diag{3,3,3}ωΔv 3.0d0 5 ωa 0.1 ds 5 ωj 0.0006 τh 1.5 ωc 0.01 p 5表3 稳态跟随模式ACC的约束界与松弛度Table 3 Constraints and slacks under steady scenario约束界数值松弛度数值∆dmax 5 υΔd max 3∆dmin -5 υΔdmin -3∆vmax 0.9 υΔv max 1.0∆vmin -1.0 υΔvmin -1.0 umax 0.6 υumin -0.1 jerkmax 0.5 υuma x 0.1 umin -0.6 υjmax 0.05 jerkmin -0.5 υj min -0.05图6 稳态跟随工况下仿真结果Fig.6 Simulations under steady scenario前车稳态工况下,ACC工作于稳态跟随模式.稳态工况下稳态模式与单一模式的系统响应相近,表现为车距误差∆d收敛于平衡点邻域内且波动幅度较小,自车车速及加速度与前车状态保持良好一致性,且跟随过程中jerk波动幅度较小,从而实现平稳跟车、舒适驾乘.5.2 瞬态急加速工况(Rapid acceleration scenario)前车于10s时刻以1m/s2的加速度急加速至20m/s,自车与前车初始速度皆为10 m/s,瞬态急加速工况下ACC工作的约束界与松弛度见表4,仿真结果如图7所示. 表4 瞬态急加速模式ACC的约束界与松弛度Table 4 Constraints and slacks under rapid acceleration scenario约束界数值松弛度数值∆dmax 3 υΔd max 3∆dmin -3 υΔdmin -3∆vmax 0.9 υΔv max 1.0∆vmin -1.0 υΔvmin -1.0 umax 1.0 υumax 0.1 umin -0.1 υumin -0.1 jerkmax 1.0 υjmax 0.05 jerkmin -0.1 υj min -0.05前车急加速工况下,ACC工作于瞬态急加速模式.如图7(a)所示,该工作模式下,前车急加速时车距误差∆d略超约束上界,由于代价函数中松弛因子的自动调节作用,扩展了约束边界,使得滚动优化有可行解.考虑到驾乘舒适性和燃油经济性,前车急加速时自车以较适宜的冲击度进行加速,加速过程中∆d 会短暂超越约束上界,随后又能快速收敛于平衡点邻域内.而对于单一模式ACC来说,如图7(a)与图7(c)所示,该工况下,自车加速过程中明显疲软乏力,追踪性能不理想.图7 瞬态急加速工况下仿真结果Fig.7 Simulations under rapid acceleration scenario5.3 瞬态急减速工况(Emergency braking scenario)前车于10 s时刻以-2m/s2的减速度急减速至10 m/s,自车与前车初始速度皆为20 m/s,瞬态急减速工况下ACC工作的约束界与松弛度见表5,仿真结果如图8所示.前车急减速工况下,ACC工作于瞬态急减速模式.与急加速工况不同的是,前车急减速时,要求自车能够快速响应,以确保安全车距.如图8(a)所示,第10 s时刻瞬态模式的∆d由负值快速变为正值,说明该工作模式下的ACC系统响应快速制动及时,对∆d的约束效果较好,实现安全跟车;而此工况下,对于单一模式ACC来说,∆d负向边界约束能力较差,即自车制动明显不足,易发生追尾事件.急减速工况安全第1位,此工况下自车以较大的减速度进行减速,瞬间会产生较大的冲击度,如图8(d)所示,会稍有点不舒适,仍属可接受范围.表5 瞬态急减速模式ACC的约束界与松弛度Table 5 Constraints and slacks under emergency braking scenario约束界数值松弛度数值∆dmax 3 υΔd max 3∆dmin -3 υΔdmin -1∆vmax 0.9 υΔv max 1.0∆vmin -1.0 υΔvmin -1.0 umax 0.1 υumax 0.01 umin -3.0 υumin -0.1 jerkmax 1.0 υjmax 0.01 jerkmin -1.0 υj min -0.05图8 瞬态急减速工况下仿真结果Fig.8 Simulations under emergency braking scenario5.4 组合跟随工况(Combined scenarios)前车行驶工况依次为:匀速工况→急加速工况→舒缓循环工况→急减速工况→匀速工况,自车与前车初始速度皆为10 m/s,仿真结果如图9所示,其中,SO–ACC表示单一性能指标(追踪性能)控制.图9 组合跟随工况下仿真结果Fig.9 Simulations under combined scenarios 相对SO–ACC而言,MO–ACC控制效果优势明显,且多模式MO–ACC系统能够实现各工作模式之间的无缝切换,实现良好的期望跟车目的.6 结论(Conclusions)针对目前市场上ACC用户使用率低与驾乘人员接受度差的问题,设计并搭建了MO–ACC仿真平台,对各工况下多模式ACC工作性能进行了验证分析,主要结论如下:1)综合协调ACC动态追踪性、燃油经济性、驾乘舒适性以及跟车安全性4项存在着一定冲突的控制目标,采用二次型性能指标以及线性不等式约束的形式,将纵向期望加速度的决策问题转化成带约束的在线QP二次规划问题.2)为提高MPC算法鲁棒性,引入误差修正项e(k),建立闭环反馈校正机制,以补偿模型失配带来的预测误差,进而提高跟车预测模型的预测精度以及抗干扰能力.同时,引入松弛向量法软化硬约束以扩展求解可行域,使得QP问题硬约束下存在可行解.3)各工况下所强化的性能指标与约束空间不同,采用性能指标权重微校与约束空间边界松弛的策略,设计出3种工作模式的ACC,以适应熟练驾驶群体的跟驰习惯,避免了单一工作模式导致的加速无力抑或制动不足现象.此外,较单一目标ACC而言,多目标决策更具优势.4)仿真结果表明,本文算法以及工况适应策略能够实现良好的期望跟车目的,为改善量产ACC用户使用率低与驾乘人员接受度差的问题,提供一种研究思路与方法. 参考文献(References):【相关文献】[1]GRUYERD,PECHBERTIS,GLASERS.Developmentoffullspeed range ACC with SiVIC,a virtual platform for ADAS prototyping,test and evaluation[C]//IEEE Intelligent Vehicles Symposium.Gold Coast:IEEE,2013:100–105.[2]PLESSEN M G,BERNARDINI D,ESEN H,et al.Multi-automated vehicle coordination using decoupled prioritized path planning for multi-lane one-and bi-directional traffic flowcontrol[C]//IEEE Conference on Decision and s Vegas:IEEE,2016:1582–1588. [3]FILHO C M,TERRA M H,WOLF D F.Safe optimization of highway traffic with robust model predictive control-based cooperative adaptive cruise control[J].IEEE Transactions on Intelligent Transportation Systems,2017,18(11):3193–3203.[4]KIM T,JERATH K.Mitigation of self-organized traffic jams using cooperative adaptive cruise control[C]//International Conference on Connected Vehicles andExpo.Seattle:IEEE,2016:7–12.[5]DANG R,WANG J,LI S E,et al.Coordinated adaptive cruise control system with lane-change assistance[J].IEEE Transactions on Intelligent TransportationSystems,2015,16(5):2373–2383.[6]GAO Zhenhai,YAN Wei,LI Hongjian,et al.A vehicle adaptive cruise control algorithm based on simulating driver’s multi-objective decision making[J].Automotive Engineering,2015,37(6):667–673.(高振海,严伟,李红建,等.基于模拟驾驶员多目标决策的汽车自适应巡航控制算法[J].汽车工程,2015,37(6):667–673.)[7]YAN Wei.Study on adaptive cruise control algorithms imitating carfollowing behaviors of drivers[D].Jilin:Jilin University,2016.(严伟.仿驾驶员速度跟随行为的自适应巡航控制算法研究[D].吉林:吉林大学,2016.)[8]LUOL.Adaptivecruisecontroldesignwithconsiderationofhumans’drivingpsychology[C]//IEEE Intelligent Control and Automation.Shenyang:IEEE,2014:2973–2978.[9]GELDER E D,CARA I,UITTENBOGAARD J,et al.Towards personalized automated driving:prediction of preferred ACC behavior based on manual driving[C]//IEEE Intelligent Vehicles Symposium.Gothenburg:IEEE,2016:1211–1216.[10]LI S E,PENG H,LI K,et al.Minimum fuel control strategy in automated car-following scenarios[J].IEEE Transactions on Vehicular Technology,2012,61(3):998–1007.[11]LI S E.Economy-oriented vehicle adaptive cruise control with coordinating multiple objectives function[J].Vehicle System Dynamics,2013,51(1):1–17.[12]LI S E,JIA Z,LI K,et al.Fast online computation of a model predictive controller and its application to fuel economy–oriented adaptive cruise control[J].IEEE Transactions on Intelligent Transportation Systems,2015,16(3):1199–1209.[13]WU Guangqiang,GUO Xiaoxiao,ZHANG Liangxiu.Multiobjective robust adaptive cruise control algorithm design of car following model[J].Journal of Harbin Institute of Technology,2016,48(1):80–86.(吴光强,郭晓晓,张亮修.汽车自适应巡航跟车多目标鲁棒控制算法设计[J].哈尔滨工业大学学报,2016,48(1):80–86.)[14]LIN Y C,HSU H C,CHEN W J.Dynamic programming for model predictive control of adaptive cruise control systems[C]//IEEE International Conference on Vehicular Electronics and Safety.Beijing:IEEE,2015:202–207.[15]LI S,LI K,RAJAMANI R,et al.Model predictive multi-objective vehicular adaptive cruisecontrol[J].IEEE Transactions on Control Systems Technology,2011,19(3):556–566.[16]YI K,KWON Y D.Vehicle-to-vehicle distance and speed control using an electronic-vacuum booster[J].JSAE Review,2001,22(4):403–412.[17]BAGESHWAR V L,GARRARD W L,RAJAMANI R.Model predictive control of transitional maneuvers for adaptive cruise control vehicles[J].IEEE Transactions on Vehicular Technology,2004,53(5):1573–1585.[18]ZHANG J,IOANNOU P A.Longitudinal control of heavy trucks in mixedtraffic:environmental and fuel economy considerations[J].IEEE Transactions on Intelligent Transportation Systems,2006,7(1):92–104.[19]BOER E,NICHOLAS W,MICHAEL M,et al.Driver-model based assessment of behavioral adaptation[J].Transactions of the Society of Automotive Engineers of Japan,2006,37(4):21–26.[20]SULTAN B.The study of motorway operation using a microscopic simulationmodel[D].London:University of Southampton,2000.[21]ZHANG Junhui,LI Qing,CHEN Dapeng.Safety assistance algorithm for longitudinal collision avoidance based on BP neur al network[J].Journal of Xi’an Jiaotong University,2017,51(7):140 –147.(章军辉,李庆,陈大鹏.基于BP神经网络的纵向避撞安全辅助算法[J].西安交通大学学报,2017,51(7):140–147.)。

控制理论中的最优控制与鲁棒控制最优控制与鲁棒控制控制理论是研究如何设计和实现控制系统以满足一定要求的系统工程学科。

在控制理论中，最优控制和鲁棒控制是两个重要的概念。

最优控制旨在找到能使系统性能达到最佳的控制策略，而鲁棒控制则关注设计一种能使系统对参数扰动和外部干扰具有稳定性和鲁棒性的控制器。

本文将从最优控制和鲁棒控制的定义、应用以及优缺点等方面进行论述。

一、最优控制最优控制是控制理论中的一个重要分支，主要研究如何寻找使系统性能达到最优的控制策略。

最优控制可以分为静态最优控制和动态最优控制两种情况。

静态最优控制是指在系统的特定状态下，通过调整控制信号来使系统性能达到最优。

典型的例子是线性二次型控制器，它通过求解二次代价函数的最小值来确定最优的控制策略。

静态最优控制在很多工程领域都有广泛应用，如经济学、交通规划等。

动态最优控制是指在给定一段时间内，通过对系统状态和控制信号的优化，使得系统性能达到最优。

这种控制方法一般使用优化算法来求解，如动态规划、最优控制和近似优化等。

动态最优控制在航天、自动驾驶和机器人等领域有重要应用。

最优控制的优点是能够使系统性能达到最佳，同时也考虑了系统性能与控制信号的代价之间的平衡。

然而，最优控制的计算复杂度较高，需要大量的计算和运算资源。

二、鲁棒控制鲁棒控制是控制理论中的又一个重要分支，主要研究如何设计一种能使系统对参数不确定性和外部干扰具有稳定性和鲁棒性的控制器。

鲁棒控制通过考虑系统参数的范围和不确定性来设计控制器，使得系统具有更好的稳定性和容错性。

鲁棒控制常用的方法包括H∞鲁棒控制、μ合成和自适应控制等。

H∞鲁棒控制是一种通过最大化系统灵敏度函数的最小鲁棒稳定性来设计控制器的方法。

μ合成是一种基于μ合成算法以及线性矩阵不等式(LMI)的优化方法，用于求解复杂的鲁棒控制问题。

自适应控制则通过实时调整控制器参数来适应系统参数的变化。

鲁棒控制的优点是能使系统对参数不确定性和外部干扰具有鲁棒性和稳定性，适用于实际工程系统中存在参数不确定性和外部干扰的情况。

控制系统鲁棒性分析与设计控制系统是现代工程中不可或缺的一部分。

在实际工程应用中，控制系统必须能够应对各种不可避免的外界扰动和系统参数变化。

因此，控制系统的鲁棒性分析与设计变得尤为重要。

本文将着重探讨控制系统的鲁棒性，并介绍其中一些常用的分析与设计方法。

一、什么是控制系统的鲁棒性控制系统的鲁棒性是指系统在面对各种扰动时，仍能保持良好的性能表现。

换句话说，鲁棒性是表征系统抵御不确定因素的能力。

这些不确定因素可能包括外部环境变化、传感器偏差、执行器误差等。

鲁棒性分析与设计的目标是确保系统能够在不确定性条件下稳定运行，并保持所需的性能指标。

二、鲁棒性分析方法1. 线性鲁棒性分析线性鲁棒性分析是指采用线性模型来描述系统特性，并通过相关数学工具进行鲁棒性分析。

其中，最著名的方法之一就是基于Bode图的频域鲁棒性分析。

通过绘制系统的频率响应曲线，并分析曲线上的幅值和相位裕度，可以评估系统的鲁棒性能。

2. 非线性鲁棒性分析非线性鲁棒性分析是指考虑系统的非线性特性，并通过非线性控制理论进行鲁棒性分析。

相比于线性鲁棒性分析，非线性鲁棒性分析更加复杂。

其中一种常用的方法是利用Lyapunov稳定性理论来分析非线性系统的鲁棒性。

三、鲁棒性设计策略1. 基于PID控制器的鲁棒性设计PID控制器是最常用的控制器之一，其鲁棒性设计是十分重要的。

通过选择合适的PID参数，可以提高系统对不确定性的抵抗能力。

常见的PID鲁棒性设计方法包括基于频率响应的方法、基于线性矩阵不等式的方法等。

2. 基于自适应控制的鲁棒性设计自适应控制是一种根据系统实时变化来自主调整控制策略的方法。

通过利用自适应算法，控制系统可以实时更新控制策略，以应对不确定性的变化。

自适应控制的鲁棒性设计方法有许多种，包括模型参考自适应控制、无模型自适应控制等。

3. 基于鲁棒控制的鲁棒性设计鲁棒控制是一种专门针对不确定性的控制方法。

通过设计鲁棒控制器，系统可以保持良好的稳定性和性能指标。
