BG4正压氧气呼吸器培训讲义

BG-4正压氧气呼吸器培训讲义一：呼吸器的发展。

以前，矿山救护队员在进行抢险救灾的过程中，佩带的主要是负压氧气呼吸器。

负压氧气呼吸器在佩带过程中，需要佩带口具和鼻夹。

这样，大量运动或出汗时容易脱落。

更为危险的是，负压氧气呼吸器在某些情况下（自补打开的时候），呼吸循环系统内部会产生“负压”。

所谓“负压”是指系统内部压强要比环境大气压强（即一个标准大气压）低。

有毒有害气体极容易侵入，防护系数比较低。

因此，在1996年，通过实际考察，我国分别从美国和德国引进了两种正压氧气呼吸器。

分别是德国德尔格公司生产的BG4正压氧气呼吸器和美国纽创尼克公司生产的Biopak240正压氧气呼吸器。

两者结构上最大的区别在与其储气装置的不同。

其中Biopak240正压氧气呼吸器的储气装置为硬质的仓式，而BG4正压氧气呼吸器的储气装置为软质的囊式。

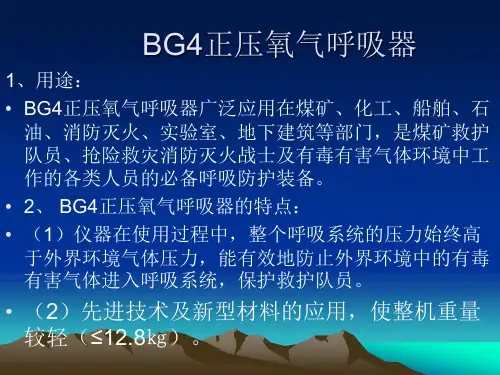

BG4正压氧气呼吸器（如下图）是德国德尔格公司经过多年精心研制开发出的新型气囊式正压氧气呼吸器。

除具有其他同类产品的优点外，还有其独特的优势：1.结构简单、拆装方便，不需要任何工具（更换电池除外）就可以快速拆装呼吸器；2.独特的Monitron电子报警系统，该系统是目前世界上唯一成功应用于正压氧气呼吸器，并取得了MA及防爆双重认证的电子报警系统。

3.独特的冷却系统，可在使用过程中可以更换冷却剂，而不影响整个呼吸循环系统。

4.有排水装置，可以及时把呼吸过程中产生的冷凝水排出。

二：适用范围。

1、温度范围：储存：－6℃～ 25℃ ( 15℃～ 25℃为最佳范围)使用：－ 6℃～ 40℃如果在最佳温度范围内储存，则使用时温度下限可低至－15℃。

60℃时，仪器只能使用一小时，90℃时，仪器只能使用十五分钟。

2.相对湿度：储存： 30% ～ 70% ，使用： 0 ～ 100%3. 大气压强： 90kpa ～ 120kpa以上条件对呼吸器的影响：温度：在规定温度范围里使用，呼吸器的各项性能指标均能达到最佳状态，而且不会对呼吸器本身造成任何影响。

温度太低，容易造成呼吸器内塑料橡胶制品的“硬化”，影响呼吸器的气密性；温度太高，会加速呼吸器内塑料橡胶制品的“老化”影响呼吸器的使用寿命。

相对湿度：呼吸器在极其干燥的环境中可以正常使用，反之，如果需要，呼吸器也可在潮湿的环境中使用。

三：技术参数：1.有效防护时间： 4小时2.呼吸阻力（f = 25次/min ，每次呼吸量为2L）吸气 > 0毫巴呼气 < 7毫巴3.流量 1.5 ～ 1.9 L/min4.手补流量 > 50 L/min5.自补流量 > 80 L/min6.排气： 400 ～ 700 pa7.补气： 10 ～ 250 pa8.电池 9v 只有防爆认证可用9.monitron电子报警系统压力测量精度200巴时 +4 ～－4 巴40巴时 0 ～－5 巴10.重量：使用碳纤维气瓶后不到13kg四、呼吸器的构造：根据呼吸器内各个零部件所起的不同作用，我们将呼吸器分为四大系统。

分别是壳体背带系统、供氧系统、呼吸循环系统、冷却系统。

1.壳体背带系统：上、下壳体，背带以及固定背带所用的定位销。

主要作用：（1）下壳体起到定位作用，呼吸器的各个零部件都是固定在下壳体上。

（2）上下壳体合起来以后，对呼吸器内部各零部件起到一定的保护和防尘的作用。

2、供氧系统：氧气瓶、减压器、安全阀、手补阀、自补阀、定量供氧装置（内制于减压器）Monitron电子报警系统（主机、传感器、显示屏）气 瓶瓶阀减压器高中气囊冷却罐自动供氧手 动 供氧安全阀流量传感器主机显示器C hp BG4 Monitron 电子报警系统的特点：红灯绿灯背景灯光按钮扇形截面显示数字显示（1、）双重显示：图形显示，通过扇形节段方式，显示出压力的大概值，比较直观。

数字显示，通过精确到0.1Mpa的数字，显示压力的精确值。

（2、）双重报警：声、光双重报警，更加明显，报警时有声音又有灯光。

（3、）可显示从开始到现在的使用时间：按动显示屏上的黑色按钮（照明键）3秒钟。

（4、）余压报警：55巴时第一次报警，声音断续得持续30秒左右，红色指示灯闪烁，10巴时第二次报警，声音一直不停，红色指示灯不停地闪烁，当气瓶压力小于5巴时，显示器自动关闭。

A、提示报警：当压力大于55巴时自动消失。

B、自动检测高压系统气密：要求气瓶压力必须大于165巴。

C、1.25毫巴时自动激活报警器（不是启动，大于10巴时启动）自 补 流 量 手 补D 、设置特殊代码：900 开始工作 00n 结束工作3、呼吸循环系统：呼吸循环系统的结构如图所示：BG4正压氧气呼吸器的气路为闭路式循环系统，所谓闭路循环系统是指系统内部呼吸循环与外界完全隔绝。

当使用者呼气时，气体经过呼气阀通过呼气软管进入清静罐，清静罐里的药品，把呼出气体中的二氧化碳吸收掉，氧气进入气囊。

当使用者吸气时，气体从气囊进入冷却罐，与定量供给的氧气相混合，被冷却的气体通过吸气软管，经过吸气阀回到面罩。

这样就完成了一次循环。

当使用者从事重体力劳动时，呼吸量较大。

此时定量孔所供的氧呼气阀 吸气阀 快速接头 呼气软管 吸气软管 气 囊 冷 却 罐 清 静 罐 排气阀 排水阀气不能满足呼吸要求，气囊里的气体压力不断减小。

这时，正压弹簧推动气囊向下移动，碰到自补，自补阀开启，补充氧气。

当使用者从事轻体力劳动时，呼吸量叫小，此时定量控所供的氧气用不完，气囊里气体逐渐增多，这时气囊里气体把气囊向上推动，正压弹簧收缩碰及排气阀，排气阀开启，排除废气。

正压弹簧，自补阀和排气阀的相互作用，使得系统内气体压力始终保持一个正压。

呼吸循环系统的特点：（1）置前排气：排出的是呼出的废气，节约了氧气，提高了氧气的利用率。

（2）排水装置：BG4正压氧气呼吸器率先使用了排水系统，有效得防止积水、倒流，大大提高了呼吸器的舒适度和安全性能。

（3）冷却系统独特：可在使用过程中更换冷却剂，不会影响到整机气密性。

（4）拆装方便，不需要任何工具。

4．冷却系统：冷却系统由冷却罐和冷却芯组成，冷却剂可使用冰块，也可使用装有“兰冰”冷却剂的不锈钢冷却芯。

在使用过程中，随时更换冷却芯，不会影响到仪器的正常使用。

五、呼吸器初次使用前的准备：1．安装电池。

2．排气阀密封圈、排气阀导管密封圈、清净罐盖密封圈、快速接头密封圈须涂润滑油。

气囊的四个口、呼吸软管的四个头须涂润滑油。

3．检测呼吸器的12项技术指标。

六、呼吸器使用前的检查：1、背上以前：（1） 装好药品的清净罐是否安装到位。

（2） 冷冻好的冷却芯或冰块是否放入冷却罐中。

（3）测试高压系统气密性。

（4）测试电池。

呼气阀 吸气阀面 罩三通快速接头呼气软管吸气软管 降温盒CO2吸收罐角行接头 排气阀 呼吸袋 接头角管排空阀 氧气瓶 自补阀 减压阀 安全阀 三通接头 手动补定量供氧管 主机 显示器 传感器 BG -4氧气呼吸器循环系统图2、背上以后：（1）检查呼吸两阀及面罩的气密性。

（2）观察显示器，确定显示器无故障，气瓶压力至少要在180巴。

（3）检查自动补给阀。

（4）检查手动补给阀。

七、使用过程中的注意事项：1、气体消耗过度呼吸困难时，按手动补，可以继续工作。

2、自动供氧系统故障，使用手动补，同时迅速撤离灾区。

3、每隔15分钟左右观察一次显示器，注意氧气的消耗速度。

4、余压报警：不一定是撤离的信号，应根据实际情况决定撤离时间。

55巴时第一次报警，断续的声音持续30秒，红灯闪烁，表示75%的氧气已经用完。

10巴时第二次报警，断续的声音持续不停，红灯一直闪烁，表示95%的氧气已经用完。

5 巴时，显示器自动关闭。

八、使用后的维护保养。

1、清洗：BG4正压氧气呼吸器在使用结束后需要对其呼吸循环部分的零部件进行清洗，主要有：面罩、呼吸软管、清净罐、冷却罐、气囊等，所有部件均可用水清洗。

洗完晾干后即可进行组装。

清洗晾干过程中的注意事项：（1）保护面罩视窗，不要用太粗糙的东西擦拭，也不要将视窗朝下放置。

（2）各零部件在晾干时应避免曝晒，以免加速零部件的老化。

（3）清洗完组装好以后，排气阀密封圈、排气阀导管密封圈、清净罐盖密封圈、快速接头密封圈须涂润滑油。

（4）呼吸两阀片、排气阀阀片、排水阀阀片应保持清洁干燥无污物。

2、检测：BG4正压氧气呼吸器在检测的时候需要检测12项，且必须按照一定的顺序进行。

以下是使用德尔格公司专用的呼吸器检测仪RZ25 进行检测的方法。

（1）检测低压报警响应值将试验接头拧入RZ25检测仪的接口上，卸下BG4快速接头上的密封帽，将快速接头插入试验接头内设置在“正压泵气”挡，缓慢泵气，同时观察压力表。

当压力低于1.25毫巴时，低压报警会立即启动。

如果仪器正常，会出现：声响报警、红色指示灯闪烁、000到005之间某个数值出现4次。

（2）检查吸气阀设置在“正压泵气”挡，用手紧紧捏住呼气软管，慢慢泵气，如果能够达到+10毫巴，说明吸气阀及阀片正常。

若未能达到+10毫巴，则需更换吸气阀或阀片。

（3）检查呼气阀设置在“负压泵气”挡，用手紧紧捏住吸气软管，慢慢泵气，如果能够达到－10毫巴，说明呼气阀及阀片正常。

若未能达到－10毫巴，则需更换呼气阀或阀片。

（4）检查排水阀设置在“正压泵气”挡，用密封帽的开口端罩住排气阀的顶杆，握住密封帽，连续泵气直到+10毫巴。

若排水阀处听不到明显的气流声，说明排水阀正常。

（产生低压报警是正常现象）（5）检查低压气密性设置在“气密测试”挡，按压检测仪上红色泄压按钮，直到压力降至7毫巴。

开始观察压力表，一分钟内压力下降不大于1毫巴即为合格。

测完后将变换阀设置在“负压泵气”挡，使气囊泄压，取下密封帽（密封帽要妥善保管，防止丢失）。

（6）检查排气阀设置在“正压泵气”档，连续泵气直到排气阀开启，从压力表上读出压力值，即为排气值。

应在4到7毫巴之间。

（7）高压气密测试（气瓶压力必须在165巴以上）设置在“气密测试”档，打开瓶阀，当显示器上出现CCr（关闭气瓶）时，关闭气瓶，大约25秒后，如果高压气密合格，则：报警声响1次，绿灯闪烁，显示器上出现Ocr（开启气瓶），将气瓶打开，高压气密测试成功。

若存在问题，则：报警声响3次，红灯闪烁，显示器上出项Err（故障）（8）检查定量供氧设置在“正压泵气”挡，用密封帽开口端罩住排气阀的顶杆，握住密封帽，连续泵气直到+7毫巴，将变换阀设置在“供气0.5 ～ 2 L/min”挡，当指针停止摆动时，读出红色刻度线上的供气值。

，即为流量。

（9）检查自动补给阀设置在“负压泵气”挡，气囊自动卸压，可用手泵加快抽气，直到听到气囊内有“嘶嘶“的补气声音，读出压力表的压力值（0.1-2.5毫巴），即为补气值。

（10）检查手动补给阀设置在“气密测试”档，按压手动补给阀的红色按钮。
