BG4正压氧气呼吸器解析

BG4正压氧气呼吸器技术参数闭路式呼吸供气系统由全封闭式面罩、呼吸软管、高压氧气瓶、减压装置、CO2吸收器、专用药剂、呼吸气囊、降温盒及电子监控装置组成。

具有呼吸器囊，呼吸气囊必须为正压式（气囊外配有弹簧），气囊容积≥5升；呼、吸软管左右对称，有三个支撑环防止挤压面罩材料为EPDM或硅橡胶。

面罩标准配置除雾雨刷器。

面罩为双层密封边，密封边框完全容纳整个脸部，面镜内侧为抗划涂层。

大视野全景面屏，视野良好。

面屏由不锈钢边框固定，坚固耐用；具有抗冲击、耐磨、不易老化及耐高、低温等特性；氧气瓶碳纤维材料，容积≤2.5升，200巴，气瓶阀符合EN144-2标准装有排水阀，可收集回路中的水分，并排到外界高压气源与减压阀直接连接。

背板外壳为高科技环氧树脂材料，并且配有荧光标志，方便黑暗环境中辨别和寻找。

电子监控装置集成有气压表、温度传感器、跌倒报警器和主动呼救器。

电子监控装置提供氧气瓶内气体压力的持续监测，数字及模拟双重显示，显示距离报警剩余使用时间，集成的运动传感器在危困时自动报警（自动呼救功能），具备主动呼救功能，环境温度显示，开机自我检测和使用前高压气密性测试；火焰吞没测试：即火焰喷射10秒钟，温度950℃，8秒钟内自熄；重量＜16千克（含冷却冰），定量供氧量1.7-1.9升/分钟，自动补给阀>80升/分钟，呼吸气囊容积在5.5升，手动补给阀>80升/分钟；使用温度-40～90℃的得3分，否则不得分。

具备GB3836.1- 2000, GB3836.4-2000标准，执行MT867-2000标准，矿用本质安全型，Ex ib I;公司(非制造厂家)所提供的主要产品(呼吸器)具备制造厂家委托授权书（查验相关证书）。

为什么要使用PSS BG4？传统的空呼：•单气瓶配置只能使用30－40分钟•双气瓶配置能够使用60－80分钟•实际操作中，消防员30－40％的时间用于撤离火场、更换设备、进入火场、等待指挥员传达指令新型PSS BG4：•使用时间长达4小时，提供充足的防护时间，减少风险•重量比双气瓶SCBA轻30％，明显减少体力消耗•增加安全性，增强消防队员的自信心，减少恐惧•减少编队数量，优化救火程序，方便调度指挥•非常适合于需要长时间作业的场所，例如隧道、地铁、高层建筑等等氧气氮气二氧化碳其他气体吸入21%78 %0,04%0,96%????呼吸原理呼出吸入呼出21%78 %0,04%0,96%17%78 %4,04%0,96%呼吸原理氧气氮气二氧化碳其他气体PSS BG4呼吸原理PSS BG4 为隔绝式正压氧气呼吸器，用户持续呼入的气体来自其呼出的气体＋气瓶额外补充的气体。

人体呼出的CO2由“Dragersorb”400吸收。

呼吸气囊中储备用户所需气体，它由2个弹簧保证呼吸气囊内部的正压。

温热的气体流经降温盒时被冷却，被消耗的氧气由氧气瓶给予补充。

BG II显示气瓶剩余压力、剩余使用时间、电池容量。

123456789101112131415BODYGUARD II 背景灯按键智能钥匙光报警蜂鸣器报警剩余时间或已使用时间查看温度按键气瓶压力手动呼救按钮LED 灯蓝色–待用BODYGUARD II 图标以巴为单位的气瓶压力可以设定或显示已使用时间或显示剩余使用时间(50 巴)时间温度故障–同时显示故障代码电池正常电池报警1 –还能用4小时电池报警2 －需要立即更换电池关闭瓶阀打开瓶阀运动传感器激活运动传感器未激活同时按住左右键全面罩面镜及雨刷前端口五点式头带面罩材料为硅橡胶口鼻罩全面罩在使用中面罩会结雾，可以使用Klar Plot来防止结雾。

使用清洁软布将Klar Plot涂覆在面镜内层为加强防护也可以将Klar Plot防雾剂直接涂覆在面镜上。

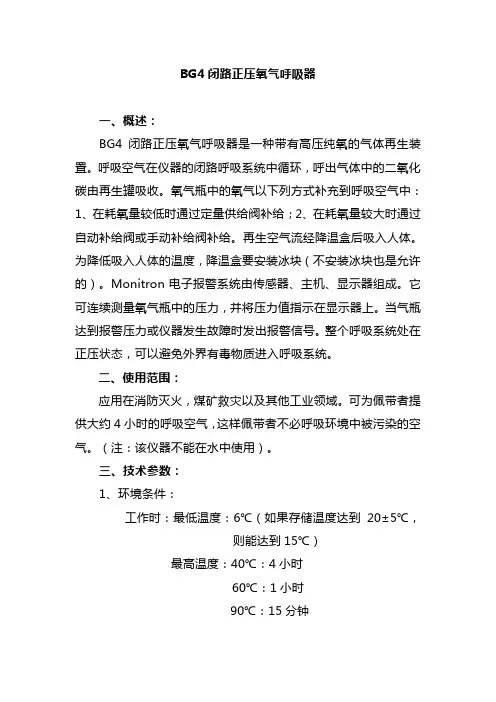

BG4闭路正压氧气呼吸器一、概述：BG4闭路正压氧气呼吸器是一种带有高压纯氧的气体再生装置。

呼吸空气在仪器的闭路呼吸系统中循环，呼出气体中的二氧化碳由再生罐吸收。

氧气瓶中的氧气以下列方式补充到呼吸空气中：1、在耗氧量较低时通过定量供给阀补给；2、在耗氧量较大时通过自动补给阀或手动补给阀补给。

再生空气流经降温盒后吸入人体。

为降低吸入人体的温度，降温盒要安装冰块（不安装冰块也是允许的）。

Monitron电子报警系统由传感器、主机、显示器组成。

它可连续测量氧气瓶中的压力，并将压力值指示在显示器上。

当气瓶达到报警压力或仪器发生故障时发出报警信号。

整个呼吸系统处在正压状态，可以避免外界有毒物质进入呼吸系统。

二、使用范围：应用在消防灭火，煤矿救灾以及其他工业领域。

可为佩带者提供大约4小时的呼吸空气，这样佩带者不必呼吸环境中被污染的空气。

（注：该仪器不能在水中使用）。

三、技术参数：1、环境条件：工作时：最低温度：6℃（如果存储温度达到20±5℃，则能达到15℃）最高温度：40℃：4小时60℃：1小时90℃：15分钟大气压力：900～1200hpa相对湿度：0～100％储存时：温度： 6－25℃大气压力：900～1200hpa相对湿度： 30～70％2、仪器特征：测试 BG4符合DINEN145的技术中等劳动条件下的使用时间： 4小时3、呼吸阻力（频率f＝25次/分，每次呼吸量为2升）：呼气： >0毫巴吸气： <7毫巴4、在200bar时的流量：定量供养： 1.5－1.9升/分手动补给： >50升/分自动补给： >80升/分5、氧气： >99.5％（体积比，无色无味）6、常压下允许的水蒸气含量：最大50mg/m37、氧气瓶：钢质或缠绕2L，200巴，G3/48、电池： 9V,只有指定的型号可以使用9、Monitron电子报警器压力测量的精确度：200巴时：±4巴40巴时：＋0到－巴10、CO2吸收罐：一次性使用或可重复充装11、重量： 14.8公斤12、外形尺寸： 593×450×185毫米四、使用说明：（一）、为了降低吸气温度，减少佩带者的不适感，降温盒要装冰。

BG4正压氧气呼吸器基础常识1、主要技术参数（1）使用时间：4h（2）质量：12.7kg（含1.2kg冰块）（3）定量供氧量：1.5+0.2（-0.1）L/min（4）自（手）动补给供氧量：>80L/min（5）气瓶：2.3L/20Mpa（6）自动补给压力：10~250Pa（7）呼吸系统正压（一般情况）：350Pa（8）报警压力（瓶内）：5.5Mpa（9）排气压力：400~700Pa（10）气囊压力过低报警响应值：<125Pa2、工作原理（1）原理：佩戴时通过面罩与头部的呼吸连接而与外界隔绝。

打开储存纯净氧气的瓶，高压氧经减压器，以稳定流量进入面罩。

吸气时，吸气阀开启，呼气阀关闭，气囊中的气体以及定量供给的氧气经降温器，吸气软管、吸气阀、面罩进入人体肺部。

呼气时，呼气阀开启，吸气阀关闭，呼出的气体经呼气阀、呼气软管进入清净罐，CO2气被吸收剂吸收后，其余气体进入气囊，与减压器定量供出的氧气在降温器是出口处混合。

从而完成了整个呼吸循环。

当需氧量较少时，气囊压力增大到400~700Pa时，排气阀自动排气。

当需氧量较大时，通过自动补给或手动补给向气囊供气。

呼吸系统在正压弹簧作用下始终处于正压状态，当气囊内压力低于自补开启压力时，气囊上压板在弹簧力的作用下就触碰到自动补给阀，阀门开启，自补供气。

3、部件名称及作用(1)氧气瓶：储存高压氧，容积2.3L，当瓶内压力20Mpa时，储存460L。

(2)减压器：高压气体经减压器减压并稳定在需要的范围内。

出厂时已调好，不得随意变动，若有故障只能整件换用。

(3)清净罐：除去人体呼出的有害气体（CO2）进入气囊，供人使用。

应装满吸收剂，不可重复使用。

(4)气囊：由无毒、无异味的阻燃橡胶材料制成。

储存除去人体呼出的有害气体（CO2）后气体，内壁还能吸附吸收剂悬浮颗粒和收集冷凝水。

在一对正压弹簧压板作用下，气囊内压力处于10~250Pa，当气囊内压力在10Pa时，正压板在弹簧力的作用下将自动补给阀打开，向气囊补气。

BG4正压氧气呼吸器一、概述1、BG-4正压氧气呼吸器是一种带有高纯度氧的气体再生装置。

通过仪器自身提供氧气进入呼吸循环系统，呼吸空气在仪器的闭路呼吸系统中循环，呼出气体中的二氧化碳由再生罐吸收。

整个呼吸系统与外界隔绝并始终处于正压状态，可以避免外界有毒物质进入呼吸系统。

2、PSS BG 4闭路式正压氧气呼吸器PSS：代表个人防护解决方案B：闭路式G：隔绝式4：使用时间4小时二、适用范围。

1）温度范围：储存：－6℃～25℃( 15℃～25℃为最佳范围)；使用：－6℃～40℃。

60℃时，仪器只能使用一小时，90℃时，仪器只能使用十五分钟。

2）相对湿度：储存：30% ～70%，使用：0 ～100%3）大气压强：90kpa ～120kpa4）呼吸器的用途和使用场所：呼吸器为使用者提供长达4小时的呼吸用气体，适用于煤矿井下及其它各种场所。

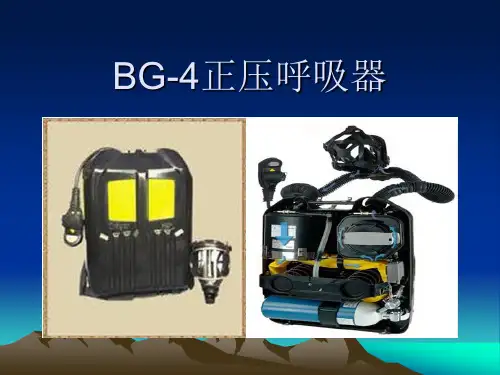

三、主要部件组成1. 全面罩2. 连接管3. 呼气软管4. 滤尘网5. CO2吸收器6. 呼吸气囊7. 排气阀8. 自动氧气补给阀9. 降温盒10. 定量氧气补给阀11.吸气软管12. 排水阀13. 气瓶14. 气瓶阀15. 减压阀16. 智能控制器17.传感器1．壳体、背带系统（1）壳体：上壳体、下壳体；（2）背带：肩带、腰带、调节带、电缆夹圈、显示器固定套。

2．呼吸循环系统（1）面罩组：头带、面裙、视窗框、雾刷、发音装置、口鼻杯；（2）呼吸软管组：呼吸软管、安全圈、软管固定带、快速三通接头、呼吸阀座、呼吸膜片、软管锁定圈、密封帽；（3）清净罐组：药罐、排气阀；（4）冷却罐组：冰盒、冷却室、定量进气快速接口；（5）气囊组：气囊、排水阀、气囊压板、气囊连杆、加载弹簧、U 型板、自补装置3．供氧系统（1）气瓶组：瓶体、开关旋钮装置；（2）分配器：中高压膛室、安全阀、手补装置、定量自补出气接头、传感器接头；（3）供氧管路：手补、定量、自补、压力传感管路。

气 瓶瓶阀减压器高中气囊冷却罐自动供氧手 动 供氧安全阀流量传感器主机显示器4、电子报警系统（1）主机：信号转变装置、电源、输入输出线路、保护壳体；（2）声光报警仪：显示器、信号灯、背光键（工作时间提示键）。

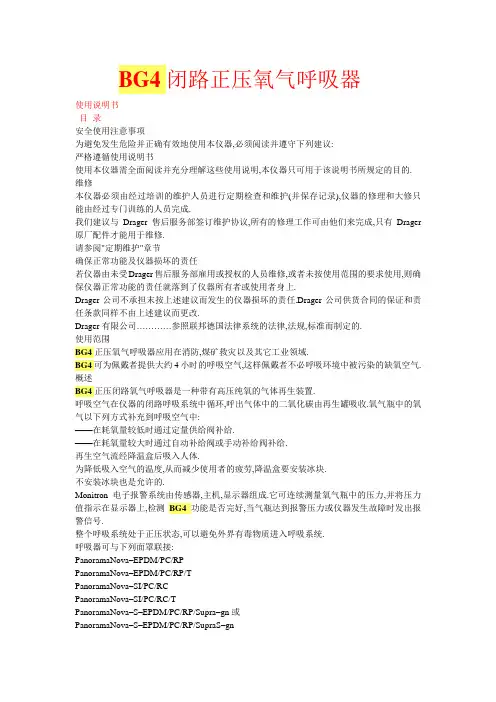

BG4闭路正压氧气呼吸器使用说明书目录安全使用注意事项为避免发生危险并正确有效地使用本仪器,必须阅读并遵守下列建议:严格遵循使用说明书使用本仪器需全面阅读并充分理解这些使用说明,本仪器只可用于该说明书所规定的目的. 维修本仪器必须由经过培训的维护人员进行定期检查和维护(并保存记录),仪器的修理和大修只能由经过专门训练的人员完成.我们建议与Drager售后服务部签订维护协议,所有的修理工作可由他们来完成,只有Drager 原厂配件才能用于维修.请参阅"定期维护"章节确保正常功能及仪器损坏的责任若仪器由未受Drager售后服务部雇用或授权的人员维修,或者未按使用范围的要求使用,则确保仪器正常功能的责任就落到了仪器所有者或使用者身上.Drager公司不承担末按上述建议而发生的仪器损坏的责任.Drager公司供货合同的保证和责任条款同样不由上述建议而更改.Drager有限公司…………参照联邦德国法律系统的法律,法规,标准而制定的.使用范围BG4正压氧气呼吸器应用在消防,煤矿救灾以及其它工业领域.BG4可为佩戴者提供大约4小时的呼吸空气,这样佩戴者不必呼吸环境中被污染的缺氧空气. 概述BG4正压闭路氧气呼吸器是一种带有高压纯氧的气体再生装置.呼吸空气在仪器的闭路呼吸系统中循环,呼出气体中的二氧化碳由再生罐吸收.氧气瓶中的氧气以下列方式补充到呼吸空气中:——在耗氧量较低时通过定量供给阀补给.——在耗氧量较大时通过自动补给阀或手动补给阀补给.再生空气流经降温盒后吸入人体.为降低吸入空气的温度,从而减少使用者的疲劳,降温盒要安装冰块.不安装冰块也是允许的.Monitron电子报警系统由传感器,主机,显示器组成.它可连续测量氧气瓶中的压力,并将压力值指示在显示器上,检测BG4功能是否完好,当气瓶达到报警压力或仪器发生故障时发出报警信号.整个呼吸系统处于正压状态,可以避免外界有毒物质进入呼吸系统.呼吸器可与下列面罩联接:PanoramaNova–EPDM/PC/RPPanoramaNova–EPDM/PC/RP/TPanoramaNova–SI/PC/RCPanoramaNova–SI/PC/RC/TPanoramaNova–S–EPDM/PC/RP/Supra–gn或PanoramaNova–S–EPDM/PC/RP/SupraS–gn这些面罩可通过快速接头连接到BG4呼吸器上.BG4符合欧洲标准EN145和PSA规程89/686/EECMonitron电子报警系统满足防爆标准E Ex ia IIC T4及E Ex ia I使用条件当核实使用环境后,必须注意是否需要防护服和防护帽.警告:BG4EP闭路正压氧气呼吸器不能在水下使用必须考虑国家法规,如:ZH1/701: 呼吸器使用规程;ZH1/600.26: 特殊工业医疗保护选择准则(根据劳工责任保险协会所发布的G26"呼吸器" 所推荐);TRGA415: 呼吸器及不具热交换的隔离防护服使用时间极限.使用前的准备卸下上盖◆用大拇指将两个红色滑销向中间推,然后向上动使其固定在槽内.◆打开上盖.◆使上盖底部边缘的两个栓脱离下盖,卸下上盖.安装CO2吸收器CO2吸收器是用密封袋包装的.安装前需检查,如不符合如下标准,则不能使用:密封袋必须完好无损1-3出口必须密封3出口密封塞完好无损尚未超过标签4上的使用截至日期安装CO2吸收器之前打开密封袋,去掉1-3出口上的密封塞将CO2吸收器插入并固定将氧气袋的接口连接到CO2吸收器上6. 将有角度的接头连接至CO2吸收器并固定7. 将呼气管连接到CO2吸收器的出口处,用锁定圈锁紧给CO2吸收器贴标签:在外壳上清楚地注明安装日期安装盖子R33588安装/更换电池绝不能在有爆炸危险的区域进行——当仪器交付时(随机提供电池),安装电池——当显示器出现信号表明电池无电时,更换电池◆拆除右侧的基本组件◆按压蓝色环,拆除蓝色中压管◆用螺丝刀或工具R33407翘起基本组件◆用AllenKey1618954 (在R33777工具箱中) 拧下两个内六方螺丝内六方螺丝不能由其它螺丝代替(防爆认证)◆卸下另一面的电池盒◆取下旧电池◆不要拔两个接头◆装入一节新的9伏电池,正负极要正确!只可使用指定型号的电池(防爆认证)VartaAlkaline6LR61PhilipsgreenAlkaline6LR61DuracellAlkaline6LR61ProcellMN16046LR61DaimonAlkaline6LR61◆重新装上并固定电池盖安装氧气瓶◆安装氧气瓶合上上盖◆将上盖底部边缘的两个栓插入下盖相应孔中,合上上盖◆向下按动两个红色滑销◆向外推两个滑销,直到插销插入孔中BG4EP 现在就可以使用了仪器若立即使用参阅7页"安装冰柱"或参阅8页"穿戴仪器"仪器若要存放仪器呼吸回路必须放空气体:◆卸下密封帽,等到显示器关闭然后◆重新将密封帽套在快速接头上.使用前的准备为了降低吸气温度,减少佩戴者的不适感,降温盒要装冰.未装冰的仪器也允许使用.准备冰柱◆将水放入制冰桶内,水面离桶沿约44mm,在冷冻室(大约–15°C)冻结大约16小时,然后将制冰桶装满水,再冷冻大约8小时.注意:将制冰桶在冰冻室水平放置,这样可以获得平滑的表面.建议:准备备用冰柱,并将它们存放在冰冻室中.安装冰柱卸下降温盒盖子,安装冰柱,然后重新牢牢地合上盖子标记(通气孔)必须向上.2 检查手轮是否已拧紧,只须用手检查.◆合上上盖, 参见第7页.测试进行电池及高压测试打开气瓶阀,Monitron电子报警器将会在气压达到10巴时自动启动自动电池测试如果电池完好,报警声响一次(约3秒种)1,2 红色及绿色指示灯闪烁一次3 bat字母显示一次如果电池没电,报警声响5次1 红色指示灯常亮3 字母连续显示.◆按第7页所述方法必须更换电池.如果Monitron电子报警器发生故障1 红灯常亮◆仪器不能使用高压气密性测试条件:气瓶充气压力必须大于165巴,否则Monitron电子报警器不能完成测试当打开瓶阀后,"CCr(关闭气瓶)"如在显示器上出现约3秒钟,电池检查同时完成.3 当有压力显示时,关闭瓶阀在大约20秒后,若仪器正常,报警声响一次绿色指示灯闪烁"OCr (开启瓶阀)"出现在显示器上高压气密检查成功完成◆使瓶阀处于关闭状态,在Monitron电子报警器关闭之前,自动完成电池检查现在BG4已准备好,可以使用了!如果在高压气密检查时发现故障,报警声响三次.1 红色指示灯闪烁30秒3 Err(故障)字母显示30秒仪器绝不能使用!佩戴仪器打开腰带同时按下两侧锁紧爪.将腰带的两端拉开.打开两根肩带用大拇指向上掰动锁紧夹,同时用另一只手拉动较长的一端◆将仪器直立放置,并把呼吸软管摆在保护盖一面◆双臂穿过肩带,将仪器提起◆将仪器过头部,并使头处在两根呼吸软管之间,让仪器沿着背部下滑,直到肩带接触到肩部为止.◆均匀地拉紧两根肩带,使腰带软垫落在臀部上.◆合上并调整腰带扣,使其联接可靠.◆拉动腰带两端,使仪器牢固地落在臀部上.◆将腰带两端穿进左右两边的圈内.然后,轻微松开肩带.佩戴面罩只能使用全面罩系列Panorama Nova RP或Panorama Supra RP,参照第4页.请注意面罩的使用说明.仪器开启( 将密封帽从快速接头上脱开,将接头插入面罩接头座,并联接牢固.( 打开瓶阀,注意至少旋转两周.使用前检查◆用双手紧握呼气及吸气软管,吸气使面罩内产生负压,短时地憋气,面罩内负压必须维持,否则要拉紧面罩头带.千万不可使用漏气面罩!漏气会大大减少仪器使用时间.( 观察显示器黑暗处,可以按照明键打开照明灯(短时间后可自动熄灭)持续按键3秒以上,显示从开始使用到现在的使用时间若仪器正常绿色指示灯闪烁显示:所有的扇形,至少180巴的压力.开始工作如果不正常红色指示灯闪烁仪器不能使用!实际使用◆佩戴呼吸器出发时,至少应两人一组.仪器能完全自动工作,当CO2被吸收时会产生热量,特别是在恶劣的环境下大工作量呼吸时,尤其突出,这完全正常,并且充分表明仪器处于良好的工作状态.在紧急情况下若气体过度消耗,呼吸困难或供氧功能失效:◆按手动补给阀,可向呼吸系统补充额外的氧气.在供氧功能失效的情况下,立即撤离危险区.检查氧气供给◆每隔15分钟观察一次显示器,检查氧气量.绿色指示灯闪烁.图形显示:表示气瓶压力的粗略值.数字显示:表示气瓶压力的精确值.低压报警低压报警并不定是撤离信号,有时在余压报警之前就必须撤离.当气瓶压力降到大约55巴时发出第一次低压报警.声报警:声音断续地持续30秒红色指示灯:不停地闪烁大约75%的氧气已用完.当气瓶压力降到大约10巴时发出最后一次报警.声报警:断续声音一直不停红色指示灯:不停地闪烁现在大约95%的氧气已用完.必须停止作业,立即撤离!当气瓶压力低于5巴时,显示器自动关闭.Monitron电子报警器在自动进行电池检查后关闭.使用后从面罩上拔出接头压住按钮,同时拔出快速接头.◆关闭气瓶阀Monitron电子报警器在自动进行电池检查后关闭.摘下面罩◆参考相关的使用说明书脱下仪器打开腰带:同时按下两侧锁紧爪将腰带扣拉脱开◆将呼吸软管翻过头顶,使其落在身后的仪器上盖上.◆打开两肩带,用大拇指向上扳动锁紧夹.◆让仪器沿着背部慢慢下滑,并将其直立放置,不可让仪器摔下.维护和注意事项注意第51页标有"定期维护"的章节.面罩的维护和注意事项请参考相应的使用说明书.拆卸仪器◆卸下上盖,第5页卸下氧气瓶( 关闭气瓶阀打开搭扣,把带子从带扣中拉出.用手松开手轮,确保接头不沾染油或油脂.用手托住气瓶下部,将气瓶取出.从冷却器及CO2吸收罐上卸下呼吸软管打开肩带上的两个安全圈将锁紧夹向上掰,把带子从扣环中拉出,松开并取下环形夹,卸下呼吸软管.◆排出使用时凝结在呼吸软管里的水份.从三通快速接头上拆下呼吸软管◆用大拇指和食指在两个缺口处同时按压环形夹,直到两边同时脱开,然后将其卸下. 若用一手无法完成,用两手同时按压.若环形夹仅仅单边脱开,重新将环形夹推入档圈.再使劲按压环形夹,然后在顶部在底部轻微翻转使其脱开,然后拉出拆卸三通快速接头( 将吸气阀及呼出阀从三通接头中取出.◆将阀片从两阀座中拉出.卸下CO2吸收罐脱开气囊打开安全夹,卸下角形接头打开弹性夹提升吸收罐离开保持架,然后将其从下盖中取出注意:液体可能会流出!卸下降温盒脱开气氛囊打开弹性夹压下固定圈,同时拉出兰色中压管接头◆取出降温盒,卸下盒盖,将冰水和冷凝水倒出.卸下气囊,排水阀和自动补给阀卸下排气阀握住排气阀的软管接头,向右转动大约45.2 同时按下锁紧夹直到脱开为止( 卸下排气阀拆开排气阀3 卸下阀盖从阀盖上拆下波纹阀片从阀体上卸下阀片和弹簧卸下气囊定位杆拔起保险钮,将定位杆向右边拉出.拔出保险钮,将定位杆拉出.将两根弹簧压缩,并从侧面把它们拉出.◆压住减压器出中的固定圈,同时,把黄色中压管的接头拉出.◆用工具R33407拉出自动补给阀的安全档圈.1 从保持夹中取出排水阀◆取下气囊,压力板,排水阀和自动补给阀.将排水阀从气囊上脱开将压力板从气囊上脱开4 把自动补给阀从气囊上脱开5 压下自动补给阀入口上的固定圈,同时把黄色中压管的接头拔出,把帽R33790插入接头将其密封.拆开排水阀旋下阀盖取下弹簧拆下腰带只有当腰带极脏的情况下才进行这步工作.◆使下盖里面的两个锁紧环垂直于下盖,并将其压出槽孔.向下按压腰带的固定件,同时将其转动90.并把其取出.拆下肩带只有在肩带极脏的情况下才进行这步工作.从肩带上卸下两个电缆夹圈:将其倾斜竖立,从开口处取出扭动显示器和座子,将其从肩带上卸下.◆使下盖里的四个锁紧环垂直于下盖,并将其压出槽孔.向下按压固定件,同时将连接件旋转90.,把肩带取出.清洗,消毒,干燥使用后,所有与呼出气体接触的部件都必须彻底清洗和消毒.其它部件,需要时清洗.注意:面罩的使用说明书.当被有毒物质污染时:◆穿上防护服◆根据废物处理许可规程处理废物和废水清洗◆所有部件必须在加入万用液体清洁剂EW80的温水中清洗.不可使用有机溶剂,如丙酮,三氯乙烯.用湿布擦洗显示器和主机.( 用清水漂洗,仪器部件上的清洁剂残留物必须完全漂洗干净,我们建议软管漂洗附件R27092用于漂洗呼吸软管及气囊.消毒( 将零部件浸泡在使用MultidorF或Incidur消毒剂的缸里.注意消毒剂制造商的使用说明.◆在流水中将零件完全漂洗干净.干燥最高温度60.C我们推荐德尔格的干燥箱R28305和用于呼吸软管及气囊的干燥附件R41120.氧气瓶充气最大充气压力200巴氧气纯度必须大于99.5%且无味减压后气体允许的不纯度:最大水蒸汽含量:50mg/m3接头和瓶阀不可沾染油和油脂注意爆炸危险!仪器组装按下列程序进行:安装肩带◆按压固定件,同时将连接件旋转90.◆按压四个锁紧环,使其穿过下盖的槽孔.安装显示器将显示器插入肩带的座子里.确保电缆夹圈按放在肩带上.安装腰带◆向下按压腰带的固定件,同时旋转90.◆按压两个锁紧环使其穿过下面的槽孔.安装气囊,排水阀,自动补给阀和压力板◆组装排水阀◆把气囊上的"O"形圈套在排水阀上卸下密封插头R33790,并将黄色中压管插入直到标记位置.将气囊联接在自动补给阀上,自动补给阀的摇杆应和气囊上的标记处于同一直线.◆将压力板联接到气囊上.注意:固定定位杆的向上的扣子位置.◆将气囊装入仪器中相应位置.◆将气囊上的"O"形圈联接在清净罐和降温盒上.◆将自动补给阀插入相应孔中,装上安全档圈.◆将排水阀压入保持夹中.◆在气囊压力板和U形板之间装上两根弹簧.◆按装气囊定位杆注意:定位杆的长端表面垂直于下盖.◆检查O形圈O形圈必须清洁,完好,否则需要更换.用Melykote111涂抹O形圈并组装排气阀安装降温盒( 检查呼吸软管接头的夹子是否牢靠.1 将降温盒对准两个塑料定位销.2 用弹簧夹固定.◆用力按压降温盒盒盖,通气孔必须向上.联接中压管在降温盒上◆将中压管联接好,并用下盖侧面上的夹子将中压管固定.在减压阀上将自动补给阀的黄色中压管联接到减压器的出口上(第27页).安装CO2吸收罐( 将CO2吸收罐放入金属托架的槽孔内,并用弹性夹固定.一次性CO2吸收罐:注意标签上的有效日期重复充装CO2吸收罐:( 注意充装说明◆将气囊与CO2吸收罐连接在一起◆安装杠杆安装排气阀◆检查O形圈O形圈必须清洁,完好,否则需要更换.用Melykote111涂抹.将排气阀从下部插入U形板的两个孔内,同时按压排气阀上的两个锁紧夹. 将排气阀左向旋转45.,使其锁紧.将角形接头插入CO2吸收罐并用定位夹将其固定.组装三通快速接头◆按装呼气阀,将阀片上的橡胶柱插入阀座的中心孔内,并将倒拉刺拉出孔外.阀片必须和阀台接触良好.◆用同样的方法按装吸气阀,阀片必须和阀台接触良好.将呼气阀和吸气阀插入三通接头的相应孔中,为避免混淆,两个阀设计了不同的外径. 检查O形圈O形圈必须清洁,完好,否则需要更换,参见51页"定期维护",用Melykote111涂抹.装上密封帽安装呼吸软管呼吸软管不可扭曲,为避免扭曲,请注意分型线的位置,呼吸软管的分型线要与降温盒及CO2吸收罐接头的分型线处于同一直线上.呼吸软管的分型线与三通接头的分型线相互之间交错90.,快速接头必须向上.◆将环形夹套在呼吸软管的两端.将呼吸软管的长套管套在降温盒的兰色接头上.将呼吸软管的短套管套在三通接头的短接头上.将另一根呼吸软管的短套管套在CO2吸收罐的白色接头上.将长套管套在三通接头的长接头上.5 用环形夹将呼吸软管的四个端部固定住,确保联接可靠.用安全圈将两根呼吸软管栓在肩带上,安全圈的端部放置在软管下面.安装弹簧◆在压力板和气囊之间安装2个弹簧安装氧气瓶气瓶必须充满氧气.每当仪器进行了维修◆必须按第23页所述方法进行测试.测试第一次使用仪器之前以及当仪器进行了维修之后都需要测试.试验设备和附件:校验仪RZ25 E08200试验接头R50028密封帽R22086零点检测器R33918德尔格的另一种先进的测试设备:Quaestor E12490准备测试仪器◆校验仪RZ25调整零点.注意校验仪的使用说明书.测试准备工作( BG4产品放置在左边,校验仪RZ25放置在右边,这样可以保证BG4容易地靠近校验仪,并可方便地操作校验仪.( 测试必须按指定的顺序进行.检验低压报警的响应值将试验接头拧入RZ25校验仪的接头上,卸下快速接头的密封帽,将快速接头插入试验接头内. 设置在"正压泵气"档慢慢泵气观察压力表:当压力低于1.25毫巴时,低压报警器会立即启动.若仪器正常声响报警红色指示灯闪烁000到005出现四次设置在"正压泵气"档用手紧紧捏住呼气软管慢慢泵气直到压力表上指示为10毫巴如果系统未达到10毫巴:◆更换吸气阀或阀片检查呼气阀设置在"负压泵气"档用手紧紧捏住吸气软管慢慢泵气直到压力表上指示为-10毫巴如果系统未达到-10毫巴:◆更换呼气阀或阀片检查排水阀设置在"正压泵气"档连续泵气直到压力表上指示为10毫巴当泵气时:3 用密封帽的开口端罩住排气阀的顶杆,握住密封帽直到其被气囊压力板压住为止.4 在10毫巴时排水阀不能开启(不能听到气流声)在试验过程中产生的低压报警与本项试验无关.正压气密封性检查设置在"气密测试"档压按钮直到压力必为7毫巴开始观察1分钟内压降不应大于1毫巴.1 设置在"负压泵气"档,使气囊卸压4 卸下密封帽.检查排气阀1 设置在"正压泵气"档2 连续泵气直到3 排气阀开启4 读出压力表上的开启压力,压力值必须在4到7毫巴之间. 在试验过程中产生的低压报警与本项试验无关.高压气密测试设置在"气密测试"档开启瓶阀观察显示器:指示出气瓶压力.若气瓶压力低于165巴给氧气瓶充氧若气瓶压力大于165巴:报警声响一次.3 显示:CCr(意思为关闭气瓶)当压力显示器显示"CCr"信号时:在大约25秒后,可以得到测试结果:报警声响一次2 绿灯闪烁3 显示:OCr (意思为开启气瓶)( 开启瓶阀高压气密测试成功完成.若出现故障:报警声响三次红灯闪烁显示:Err(意思为故障)检查定量供氧1 设置在"正压泵气"档2 连续泵气直到气囊鼓起3 在泵气的过程中,将密封帽的开口端罩住排气阀的顶杆.握住密封帽直到气囊的压力板压住密封帽为止,等压力达到+7毫巴时.1 设置在"供气量0.5–2升/分"档2 当指针停止摆动时,读出红色刻度线上的供气值.定量供氧量应在1.5到1.9升/分钟之间(只适用于气瓶压力为180～200bar)注:若用国产检测仪检测,由于流量计的生产厂家, 精度不一样,所以流量值会有偏差.检查自动补给阀1 设置在"负压泵气"档,呼吸气路自动泄压.泄压过程可以通过泵气来加快.卸下排气阀上的密封帽.慢慢泵气直到听到气囊内的自动补给阀开启(嘶嘶的响声)观察压力表:自动补给阀应在0.1到2.5毫巴时开启.检查手动补给阀设置在"气密测试"档在下盖背部按手动补给阀的红色按钮.必须听到氧气流进气路的声音气囊鼓起检查低压报警关闭瓶阀1 观察显示器,在大约55巴时发出报警.断续地发出声响报警,红色指示灯闪烁.2 将快速接头从校验仪RZ25上拔出,重新将密封帽套在快速接头上.检查电池在气瓶压力小于5巴时,Monitron电子报警器自动检查电池.若电池电能充足,Monitron电子报警器在测试后立即关闭.若电池电能下降:声报警响5次.红灯闪烁约30秒.显示器上显示出"bat"字母,Monitron电子报警器随即自动关闭.在这种情况下,仪器若在大于-6.C的环境下马上使用,电池能量是足够的,如果必要的话再更换电池.若电池电能不够:声报警响5次红灯闪烁约30秒,然后一直亮.显示器上显示出"bat"字母,Monitron电子报警器不能关闭. 立即更换电池.完成测试只有上述所有测试工作完成以后,才可使用仪器.合上上盖储藏将闭路系统放空:卸下密封帽,等到显示器关闭,然后重新将密封帽套在快速接头上.仪器储藏在无阳光直射,温度较低,干燥,无灰尘的地方备用, 仪器应直立放置以免摔下时损坏顶部.避免暴露在直射阳光下以及臭氧中.参考DIN7716,《橡胶件储存,维护和清洗指南》.1mbar=100pa1MPa=10bar维护周期仪器部件工作内容在使用批准之前在使用前在使用后每半年每年每2年每3年每4所每6年整机检查仪器工作准备状态功能检查和气密性检查清洗和消毒XXXXXXCO2吸收罐更换XXX吸气和呼气阀测试更换XXX快速接头上的"O"形圈检查更换XXX减压器由专家彻底检查检查高压垫圈更换高压垫圈XXXX氧气.瓶由技术控制部门进行官方检查更换检查充装压力XXX主机更换电池X中压管:黄色,兰色检查XMonitron电子报警器与标准压力表对比XX当仪器经密封后储存在车辆等运输工具里时当仪器经密封后储存在仓库里当仪器普通包装后储存在仓库里时,注意有效日期对经常使用的仪器对备用仪器按照ZH1/701《呼吸仪器使用规程》技术参数环境条件工作时:最低温度-6 ℃(如果存储温度为20±5℃,则能达到-15℃) 最高温度40 ℃:4小时60 ℃:1小时90 ℃:15分钟大气压力900-1200hpa相对湿度0-100%储存时:温度-6-25℃大气压力900-1200hpa相对湿度30-70%仪器特性测试BG4符合DINEN145的技术中等劳动条件下的使用时间4小时呼吸阻力(频率f=25次/分,每次呼吸量为2升)吸气> 0毫巴呼气50升/ 分钟自动补给>80升/ 分钟氧气>99.5%(体积比,无色无味)常压下允许的水蒸气含量最大50mg/m3氧气瓶钢质或缠绕2L,200巴,G3/4电池9V,只有指定的型号可以使用(防爆认证)Monitron电子报警器压力测量的精确度200巴时± 4巴40巴时+0到-5巴CO2吸收罐一次性使用或可重复充装吸收剂用DRAEGERSORB 400重量(含1.2公斤冰,面罩和充满氧气的气瓶) 13.8 公斤外型尺寸(长×宽×高) 593×450×185毫米订货清单名称。

浅谈BG4与HYZ4G两种正压氧气呼吸器通过对德国进口BG4型正压氧气呼吸器与国产HYZ4G型正压氧气呼吸器两种目前较先进的氧气呼吸器在实际佩用过程中表现出来的对应优缺点的列举，从用户角度提出了几点改进建议。

希望此文能对推进厂家升级改造矿山救护系统主要技术装备—氧气呼吸器有所帮助，更好地造福广大矿山救护指战员。

标签：呼吸器;佩用;体会矿山救护队是为煤矿安全服务的特殊部门，作为救护队的主要技术装备—氧气呼吸器，在参加矿井抢险救灾工作中发挥了重要作用。

通过专业救护指战员对各种氧气呼吸器的佩用，从事演习训练和参加矿井救灾及矿井安全技术等工作，目前公认为正压式氧气呼吸器比早期的负压氧气呼吸器在安全方面有很大的优势。

随着我国煤矿企业飞速发展，生产技术不断提高，煤炭产量连年递增，确保矿井安全的工作变得更加艰巨。

救护队在参加矿井抢险救灾工作中，要时刻贯彻以人为本、科学救灾的原则，因此必须首先保证自身安全，只有这样才能顺利完成各项艰苦、复杂的抢险救灾工作。

多年来，矿山救护队在抢险救灾工作中因氧气呼吸器的故障发生了多起自身伤亡的事故。

因此，氧气呼吸器的性能、产品质量等因素就显得特别重要。

通过对德国（德尔格公司）生产PssBG4型正压氧气呼吸器（下文简称BG4）和国产（抚顺新科公司）HYZ4G型正压氧气呼吸器（下文简称HYZ4G）进行比较性佩带和实战演练及参加矿井救灾工作，有如下佩用体会。

一、文字比较（一）主要部件。

1.供氧系统。

HYZ4G定量供氧为1.4～1.6L/min;而BG4为1.5～1.9L/min。

从而使呼吸阻力减小，即使在中等劳动强度下自动补给阀也很少开启。

2.报警系统。

BG4配用电子报警器，从报警器屏幕上可以直观看到瓶内氧气压力和使用时间及环境温度。

而且还有定位报警系统，也就是说佩用者出现意外，在一个地点静止不动超过25秒预報警笛会鸣响，如遇险情，使用者还可按下黄色按钮—主动报警信号，报警器会发出声光信号。

矿山救护队氧气呼吸器被喻为救护队员的“第二生命”；离开它，井下救护就无从谈起；因此氧气呼吸器安全、可靠使用是保证救护队员生命安全的根本。

下面将BG4氧气呼吸器的特点及使用过程中出现的问题进行一下浮浅的探讨。

一、BG4型氧气呼吸器是气囊式正压氧气呼吸器，其性能及优点主要有：1.呼吸畅通，感觉舒服，呼吸阻力小BG4型正压呼吸器共分三路供氧，定量供氧为1.5～1.9L/min，手动补给大于50L/min，自动补给大于80L/min。

自动补给供氧开启压力仅为0.1～2.5mbar。

另外，经过佩戴试验比较，该仪器的呼吸阻力也相对其它正压呼吸器低，因此该仪器在佩用时呼吸比较顺畅，特别适合救护队员在灾区复杂条件下从事救护工作。

2.仪器组装简单，正压特性更加可靠。

该仪器的各个接头区别于其他仪器螺丝连接的方式，全部采用套接的方法，组装起来方便快捷，此外，该仪器材质较好，设计较为合理，使呼吸系统始终保持较好的正压特性。

3.仪器独有的电子报警系统，大大提高了仪器的安全性。

电子报警装置不仅可以连续测量氧气瓶中的压力，并能检测呼吸器功能是否完好，当氧气瓶达到报警压力或仪器发生故障时能立即发出报警信号，保证仪器的安全使用。

4.外观设计合理背带宽大，设计简洁，佩戴舒服，牢固可靠，另外该仪器可站立放置，存放更为方便。

二、BG4型氧气呼吸器的缺点1.氧气消耗量大，防护时间短。

由于BG4型呼吸器定量供氧量偏大（我队BG4型呼吸器的70%定量供氧大于或等于1.7L/min）再加上自动补给供氧量较大，自动补给阀开启压力较低，造成了不必要的浪费，缩短了使用时间(经过多次地面佩戴呼吸器训练，一般在中等劳动强度下，使用时间仅为3小时左右)，如果在灾区处理事故，救护队员的精神紧张、以及中等劳动强度以上工作时还会减少救护队在灾区的救护工作时间。

2.电子报警装置存在的缺点。

BG4型仪器独有的电子报警装置较其他型号的正压呼吸器来比较，虽然功能更加齐全，压力显示更加准确，但在使用过程中也暴露出了一些弊端：（1）显示器虽能显示电量，但不能准确做出判断，使救护队员无法预知电池何时没电、何时更换电池。

PSS BG4正压氧气呼吸器应知内容1、PSS BG4正压氧气呼吸器呼吸循环是如何进行的？答：当打开氧气瓶后，高压氧气经过减压器减压后变为中压氧气。

中压氧气一路通过自动补给阀进入气囊，另一路通过定量孔、手动补进入降温器（低压系统）内。

呼气时，吸气阀关闭，呼出气体经面罩、三通快速接头、呼气阀、呼气软管后分成两路。

一路进入装有CO2吸收剂的清净罐内，呼出气体中的CO2气体被吸收后进入气囊，与减压器定量孔供给的氧气混合；另一路，当呼吸器系统内压力达到4～7mbar(400～700pa）时，经角形接头、导气管、排气阀排入大气。

吸气时，呼气阀关闭，气体从气囊经降温器、吸气软管、吸气阀、三通快速接头、面罩，进入人体肺部，从而完成整个呼吸循环。

2、PSS BG4正压氧气呼吸器呼吸循环系统图。

大气↑3、PSS BG4正压氧气呼吸器自动补给阀是怎样工作的？答：当吸气量大，定量供氧不能满足使用时，气体压力下降至0.1～2.5mbar（10～250pa）时，弹簧板（气囊硬壁）在弹簧的作用下压住自动补给阀阀杆，自动补给阀门开启，中压氧气直接进入气囊，当气囊内压力超过2.5mbar时，弹簧板受力离开自动补阀杆，自动补给阀关闭，停止补气。

4、PSS BG4正压氧气呼吸器正压是怎样形成的？答：低压系统内的正压形成，当使用者吸气时，气囊内压力降低到0.1～2.5mbar（10～250 pa）时，正压弹簧板（气囊硬壁）触及自动补给阀杆，使阀门开启中压氧气直接进入气囊，增加气囊内的压力，使呼吸系统内始终保持正压状态。

5、PSS BG4正压氧气呼吸器主要组成部件有哪些？答：（1）面罩（2）三通快速接头（3）呼气阀（4）吸气阀（5）呼气软管（6）吸气软管（7）清净罐（8）气囊（9）气囊连杆（10）排气阀（11）排水阀（12）自动补给阀（13）降温器（14）减压器（15）手动补（16）主机（17）显示器（18）氧气瓶（19）外壳6、PSS BG4正压氧气呼吸器减压器工作原理是什么？答：打开氧气瓶，高压氧气经进气接头、螺丝阀门、活塞中心,进入中压膛室，再经定量孔进入中压导管，进入呼吸系统。
