一种数模混合无线传输收发机的设计
设计一种数模混合无线传输收发机需要考虑以下几个方面：
1. 调制解调器设计: 对于数字信号传输，需要设计一个调制解调器来将数字信号转化为模拟信号进行传输，然后再将模拟信号解调为数字信号。
常见的调制解调器包括相干调制解调器、非相干调制解调器等。
2. 信道编码和调制方案选择: 在数模混合无线传输中，可以采用不同的信道编码和调制方案来提高传输速率和抗干扰性能。
例如，可以选择调制方案为正交频分复用（OFDM）来抵抗多径衰落和频率选择性衰落。
3. 双工方式选择: 数模混合无线传输收发机可以采用半双工方式或全双工方式进行通信。
半双工方式可以在不同的时间段内交替传输和接收信号，而全双工方式可以同时进行传输和接收信号。
根据应用需求选择适当的双工方式。
4. 接收机设计: 接收机需要设计一个合适的接收机前端和数字信号处理部分。
接收机前端主要负责接收和放大信号，并进行滤波和混频等处理。
数字信号处理部分则负责信号解调、信道估计和误码纠正等功能。
5. 发射机设计: 发射机需要设计一个合适的发射机前端和数字信号处理部分。
发射机前端主要负责将数字信号转化为模拟信号，并进行滤波和混频等处理。
数字信号处理部分则负责信号调制和码率控制等功能。
6. 射频设计: 射频设计包括天线设计和射频滤波器设计等。
天线设计需要考虑天线增益、天线方向性和天线频率等因素。
射频滤波器设计需要考虑频带选择和阻带衰减等因素。
以上是设计数模混合无线传输收发机的一些关键方面，具体的设计细节还需要根据具体的应用需求和技术限制进行进一步考虑与优化。

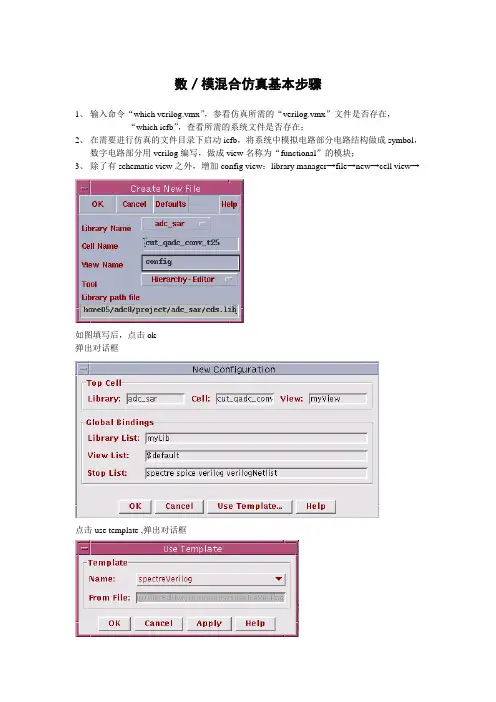

数／模混合仿真基本步骤1、输入命令“which verilog.vmx”，参看仿真所需的“verilog.vmx”文件是否存在，“which icfb”，查看所需的系统文件是否存在；2、在需要进行仿真的文件目录下启动icfb，将系统中模拟电路部分电路结构做成symbol，数字电路部分用verilog编写，做成view名称为“functional”的模块；3、除了有schematic view之外，增加config view：library manager→file→new→cell view→如图填写后，点击ok弹出对话框点击use template ,弹出对话框在name选项中选择spectreV erilog，点击ok，关闭new configuration对话框，在new configuration对话框中，将view名称改为schematic，如图保存后关闭对话框；4、开始仿真时关闭双击config，弹出对话框一般按照默认值，只显示schematic，不显示config，点击ok5、在弹出的schematic对话框中，tool→ analog environment→set up→simulator/directory/host，弹出对话框将simulator改为如图，ok；schemati c中将出现mixed signal选项，点击该选项，下拉菜单中出现三个选项，其中display partition选项中可选择显示模拟信号线，数字信号线、或混合信号线；interface elements选项中的library选项，应根据工艺条件与设计要求填写相关的A→D、D →A相关信息，如信号上升、下降时间，模拟信号向数字信号转换的高低电平等；6、填写完毕后关闭该对话框，在design environment对话框中，set up →model library中填写工艺模型文件（与模拟电路仿真相同），开始进行仿真（后与模拟电路仿真相同）。
