软件设计

4.1音乐相关知识

在设计之前，我们还需要了解一些音乐的相关知识。在人类还没有产生语言时，就知道利用声音的高低、强弱等来表达自己的思想和感情。声带、琴弦等物体振动时会发出声波，声波通过空气传播进入人耳，人们就听到了声音。声音有噪音和乐音之分，振动有规律的声音是乐音，如人声带发出的歌声、由琴弦发出的琴音等。音乐中所用的声音主要是乐音。乐音听起来有的高，有的低，这就叫音高。音高是由发音物体振动频率的高低决定的，频率高声音就高，频率低声音就低。比如，女人唱歌时声带振动频率高，男人唱歌时声带振动频率低，所以男声比女声低。

音乐中所用乐音的范围从每秒钟振动16次的最低音到每秒钟振动4186次的最高音，大约97个。现在最大的钢琴可以奏出其中的88个音，是音乐范围最大的乐器。人唱歌时因受生理限制，所能唱出的乐音仅是乐音范围中的一小部分。

不同音高的乐音是用C、D、E、F、G、A、B来表示的，这7个字母就是乐音的音名，它们一般依次唱成DO、RE、MI、FA、SO、LA、SI，即唱成简谱的1、2、3、4、5、6、7，相当于汉字“多来米发梭拉西”的读音，这是唱曲时乐音的发音，所以叫唱名。把C、D、E、F、G、A、B这一组音的距离分成12个等份，每一个等份叫一个“半音”。两个音之间的距离有两个“半音”的，就叫“全音”。在钢琴等键盘乐器上，C-D、D-E、F-G、G-A、A-B两音之间隔着一个黑键，它们之间的距离就是全音；E-F、B-C两音之间没有黑键相隔，它们之间的距离就是半音。通俗地说，那些唱成1、2、3、4、5、6、7的音叫自然音，那些在它们的左上角加上#号（如#4、#1）或者b号（如b7、b3）的叫变化音。#叫升记号，表示把音在原来的基础上升高半音；b叫降记号，表示把音在原来的基础上降低半音。

音持续时间的长短即时值，一般用拍数表示。休止符表示暂停发音。

一首音乐是由许多不同的音符组成的，而每个音符对应着不同的频率，这样就可以利用不同的频率的组合，加以与拍数对应的延时，构成音乐。

在设计中我将音乐的简谱编成音符表和节拍表。所谓简谱，是指一种简易的记谱法。有字母简谱和数字简谱两种。一般所称的科谱，系指数字简谱。数字简谱以可动唱名法为基础，用1、2、3、4、5、6、7代表音阶中的7个基本音级，读音为do、re、mi、fa、sol、la、si，休止以O表示。每一个数字的时值名相当于五线谱的4分音符

了解音乐的一些基本知识后可知，产生不同频率的音频脉冲，不同频率的脉冲经滤波放大电路驱动喇叭，就会发出不同的音调。对于单片机而言，产生不同频率的脉冲非常方便，可以利用它的定时/计数器T0，工作模式1，设定计数值TH0和TL0，定时器按设置的定时参数产生中断，这一次中断发出脉冲低电平，下一次反转发出脉冲高电平。因为定时参数不同，所以产生不同频率的脉冲信号。在此情况下，C调的各音符频率与在12Mz的单片机下的计数值T的对照表4.1所示。T的值决定了TH0和TL0的值，其关系如下。

TH0=T/256，TL0=T%256。

表4.1 C调各音符频率与计数值T（12Mz单片机，T0工作模式1）对照表

音符 频率 简谱码（T值） 音符 频率 简谱码（T值）

低1DO 262 63628 #4FA# 740 64860

#1DO# 277 63731 中5SO 784 64898

低2RE 294 63835 #5SO# 831 64934

#2RE# 311 63928 中6LA 880 64968

低3MI 330 64021 #6LA# 932 64994

低4FA 349 64103 中7SI 988 65030

#4FA# 370 64185 高1DO 1046 65058

低5SO 392 64260 #1DO# 1109 65085

#5SO# 415 64331 高2RE 1175 65110

低6LA 440 64400 #2RE# 1245 65134

#6LA# 466 64463 高3MI 1318 65157

低7LA 494 64524 高4FA 1397 65178

中1DO 523 64580 #4FA# 1480 65198

#1DO# 554 64633 高5SO 1568 65217

中2RE 587 64684 #5SO# 1661 65235

#2RE# 622 64732 高6LA 1760 65252 中3MI 659 64777 #6LA# 1865 65268

中4FA 698 64820 高7SI 1976 65283

除了音符以外，节拍也是音乐的关键组成部分。

节拍实际上就是音持续时间的长短，在单片机系统中可以用延时来实现。如果1/4拍的延时设为0.1秒，则1拍的延时是0.4秒。只要知道1/4拍的延时时间，其余的节拍延时时间就是它的倍数。

表4.2所示的为1/4节拍和1/8节拍的延时时间设定。

表4.2 1/4节拍和1/8节拍的延时时间

曲调值（1/4节拍） 延时DELAY 曲调值（1/8节拍） 延时DELAY

调4/4 125ms 调4/4 62ms

调3/4 187ms 调3/4ms 94ms

调2/4 250ms 调2/4 125ms

⑵ 单片机产生不同频率脉冲信号的原理：

1）要产生音频脉冲，只要算出某一音频的脉冲（1/频率），然后将此周期除以2，即为半周期的时间，利用定时器计时这个半周期的时间，每当计时到后就将输出脉冲的I/O反相，然后重复计时此半周期的时间再对I/O反相，就可以在I/O脚上得到此频率的脉冲。

2）利用8051的内部定时器使其工作在计数器模式MODE1下，改变计数值TH0及TL0以产生不同频率的方法如下：

例如，频率为523Hz，其周期天/523 S=1912uS，因此只要令计数器计时956uS/1us=956，在每计数956次时就将I/O反接，就可得到中音DO（532Hz）。

计数脉冲值与频率的关系公式如下：

N=Fi/2/Fr

（N：计数值，Fi：内部计时一次为1uS，故其频率为1MHz，Fr：要产生的频率 ）

3） 其计数值的求法如下：

T=65536-N=65536-Fi/2/Fr

计算举例：

设K=65536,F=1000000=Fi=1MHz，求低音DO（261Hz）、中音DO（523Hz）、高音DO（1046Hz）的计数值。

T=65536-N=65536-Fi/2/Fr=65536-1000000/2/Fr=65536-500000/Fr

低音DO的T=65536-500000/262=63627

中音DO的T=65536-500000/523=64580

高音DO的T=65536-500000/1047=65059

4） 每个音符使用1个字节，字节的高4位代表音符的高低，低4位代表音符的节拍，下表为节拍码的对照。但如果1拍为0.4秒，1/4拍是0.1秒，只要设定延迟时间就可求得节拍的时间。假设1/4节拍为1DELAY，则1拍应为4DELAY，以此类推。所以只要求得1/4拍的DELAY时间，其余的节拍就是它的倍数， 5） 建立音乐的步骤：

1、先把吧乐谱的音符找出，然后由上表建立T值表的顺序。

2、把T值表建立在TABLE1，构成发音符的计数值放在“TABLE”。

3、简谱码（音符）为高位，节拍为（节拍数）为低4位，音符节拍码放在程序的“TABLE”处。

程序范例

ORG 0000H ；主程序起始地址

SJMP START ；跳至主程序

ORG 000BH ；TIMER0中断起 始地址

LJMP TIM0 ；跳至TIMER0中断子程序

START: MOV TMOD,#01H ；设T0在M1

MOV IE,#82H ；中断使能

START0:MOV 30H,#00 ；取简谱码指针

NEXT: MOV A,30H ；简谱码指针载入A

MOV DPTR,#TAB ；至TAB取简谱码

MOVC A,@A+DPTR ；

MOV R2,A ；渠道的简谱码暂存于R2

JZ END0 ；是否渠道00（结束码）

ANL A,#0FH ；不是，则取低4位（节拍码）

MOV R5,A ；将节拍码存入R5

MOV A,R2 ；将取到的简谱码再载入A

SWAP A ；高低4位交换

ANL A,#0FH ；取低4位（音符码）

JNZ SING ；取到的音符码是否为0？

CLR TR0 ；开始，则不发音

SJMP D1 ；跳至D1

SING: DEC A ；取到的音符码减1（不含0）

MOV 22H,A ；存入（22H）

RL A ；乘2

MOV DPTR,#TAB1 ；至TABLE1取相对的高位字节计数值

MOVC A,@A+DPTR ；

MOV TH0,A ；取到的高位字节存入TH0

MOV 21H,A ；取到的高位字节存入（21H）

MOV A,22H ；在载入取到的音符码

RL A ；乘2

INC A ；加1

MOVC A,@A+DPTR ；至TABLE1取相对的低位字节计数值

MOV TL0,A ；取到的低位字节存入TL0

MOV 20H,A ；取到的低位字节存入（20H）

SETB TR0 ；启动TIMER0

D1: LCALL DELAY ；其本单位时间1/4拍187毫秒

INC 30H ；取简谱码指针加1 JMP NEXT ；取下一个简谱码

END0： CLR TR0 ；停止TIMER0

JMP START0 ；重复循环

TIM0： PUSH ACC ；将A的值暂存于堆栈

PUSH PSW ；将PSW的值暂存于堆栈

MOV TL0，20H ；重设计数值

MOV TH0，21H ；

CPL P3.0 ；将P3.0位反相,控制蜂鸣器发声

POP PSW ；至堆栈取回PSW的值

POP ACC ；至堆栈取回A的值

RETI

DELAY：MOV R7，#02

D2： MOV R4，#187

D3： MOV R3，#248

DJNZ R3，$

DJNZ R4，D3

DJNZ R7，D2

RET

TAB1： ；决定节拍

DW 64260，64400，64521，64580

DW 64684，64777，64820，64898

合集下载

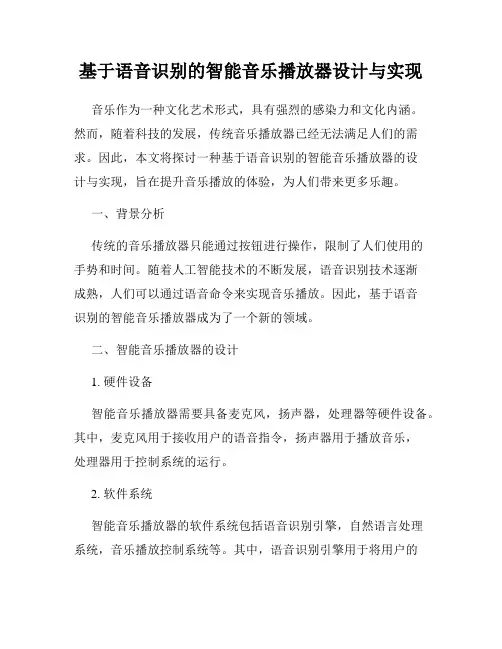

基于语音识别的智能音乐播放器设计与实现

基于语音识别的智能音乐播放器设计与实现

基于语音识别的智能音乐播放器设计与实现

音乐作为一种文化艺术形式，具有强烈的感染力和文化内涵。然而，随着科技的发展，传统音乐播放器已经无法满足人们的需求。因此，本文将探讨一种基于语音识别的智能音乐播放器的设计与实现，旨在提升音乐播放的体验，为人们带来更多乐趣。

一、背景分析

传统的音乐播放器只能通过按钮进行操作，限制了人们使用的手势和时间。随着人工智能技术的不断发展，语音识别技术逐渐成熟，人们可以通过语音命令来实现音乐播放。因此，基于语音识别的智能音乐播放器成为了一个新的领域。

二、智能音乐播放器的设计

1. 硬件设备

智能音乐播放器需要具备麦克风，扬声器，处理器等硬件设备。其中，麦克风用于接收用户的语音指令，扬声器用于播放音乐，处理器用于控制系统的运行。

2. 软件系统

智能音乐播放器的软件系统包括语音识别引擎，自然语言处理系统，音乐播放控制系统等。其中，语音识别引擎用于将用户的语音指令转换为文字，自然语言处理系统用于分析指令的意图和语义，音乐播放控制系统用于控制音乐的播放和停止等操作。

3. 数据库系统

智能音乐播放器需要建立一个存储音乐信息的数据库系统，以便用户随时查找和播放自己喜欢的音乐。

三、智能音乐播放器的实现

1. 语音识别引擎的选择

目前市面上有多种语音识别引擎，如微软小冰，百度语音等。根据对比和评估，选择一款适合自己需求的语音识别引擎。

2. 自然语言处理系统的构建

自然语言处理系统需要借助机器学习和深度学习的算法，对用户的语音指令进行分析和处理，以便控制音乐播放。通过算法，可以使系统的识别率更高，指令的执行更加精准。

3. 音乐播放控制系统的开发

音乐播放控制系统需要集成语音识别引擎和自然语言处理系统，实现对音乐的控制。例如，当用户说“播放某一首歌曲”时，系统可以通过数据库找到这首歌并播放。

4. 数据库系统的搭建 为了使系统能够随时查找和播放用户想听的音乐，需要建立一个存储音乐信息的数据库系统。数据库可以通过网络爬虫等方式进行数据的搜集和整合。

毕业设计(论文)-基于java的mp3播放器jmplayer[管理资料]

毕业设计(论文)-基于java的mp3播放器jmplayer[管理资料]

基于JAVA的Mp3播放器JMPlayer

作 者 姓 名

专 业 计算机科学与技术

指导教师姓名

专业技术职务 讲 师

山东轻工业学院本科毕业设计（论文）原创性声明

本人郑重声明：所呈交的毕业论文，是本人在指导教师的指导下独立研究、撰写的成果。论文中引用他人的文献、数据、图件、资料，均已在论文中加以说明，除此之外，本论文不含任何其他个人或集体已经发表或撰写的成果作品。对本文研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示了谢意。本声明的法律结果由本人承担。

毕业论文作者签名：

年 月 日

山东轻工业学院关于毕业设计（论文）使用授权的说明

本毕业论文作者完全了解学校有关保留、使用毕业论文的规定，即：学校有权保留、送交论文的复印件，允许论文被查阅和借阅，学校可以公布设计论文的全部或部分内容，可以采用影印、扫描等复制手段保存本论文。

指导教师签名： 毕业设计（论文）作者签名：

年 月 日 年 月 日

目 录

摘 要 ..................................................................................................... III

ABSTRACT .................................................................................... IV

音乐播放器-单片机课程设计

音乐播放器-单片机课程设计

1 设计内容与设计要求

设计内容：

本课题要求以单片机为核心设计一个音乐播放器，完成多曲选择播放控制、停止控制、省电模式控制等功能。音乐播放器利用单片机的定时器产生乐谱的各种频率方波，信号经过放大后由喇叭发出声音，选取某段音乐使单片机连续播放。设计3个按键：播放/停止、下一曲、上一曲；4位LED显示器，用来显示所选曲目，该显示器在播放期间为了节省电源，设计为关闭状态，当一歌曲演奏结束，或选曲时显示器才显示曲目信息。要求焊接好开发板，在开发板上进行调试。

设计要求：

1）确定系统设计方案；

2）进行系统的硬件设计；

3）完成必要元器件选择；

4）开发板焊接及测试

5）系统软件设计及调试；

6）系统联调及操作说明

7）写说明书 2 主 要 设 计 条 件

1、 MCS-51单片机实验操作台1台；

2、 PC机及单片机调试软件，仿真软件proteus；

3、 开发板1块；

4、 制作工具1套；

5、 系统设计所需的元器件。

说 明 书 格 式

目录

第1章、概述

第2章、系统总体方案设计

第3章 硬件设计

第4章 软件设计及调试

第5章 系统联调及操作说明

第6章 总结

参考文献

附录A 系统硬件原理图

附录B 程序清单 3 进 度 安 排

设计时间分为二周

第一周

星期一、上午：布置课题任务，课题介绍及讲课。

下午：借阅有关资料，总体方案讨论。

星期二、分班级焊接开发板

星期三、确定总体方案，学习与设计相关内容。

星期四、各部分方案设计，各部分设计。

星期五、设计及上机调试。

星期六、设计并调试

第二周

星期一：设计及上机调试。

星期二：调试，中期检查。

星期三：调试、写说明书。

星期四--星期五上午：写说明书、完成电子版并打印成稿。

星期五下午：答辩。

参 考 文 献

参考文献

1、王迎旭编.《单片机原理与应用》[M].机械工业出版社.

2、楼然苗编.《51系列单片机设计实例》[M].北京航空航天大学出版社.

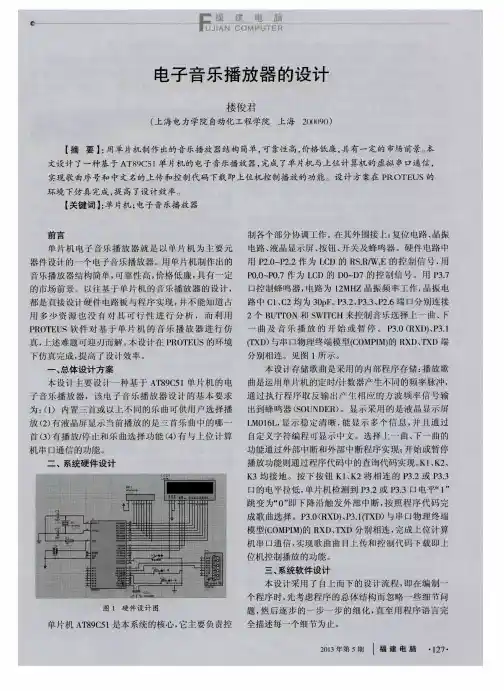

电子音乐播放器的设计
