共 39 页 第 1 页 《土木工程制图》复习题

单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )

A.总图制图标准 B.水利水电工程制图标准

C.技术制图标准 D.铁路工程制图标准

答案：C

2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( )

A. ISO B. GB C. Standard D. ANSI

答案：B

3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )

A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号

答案：B

4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )

A. 1.2倍 B. 2倍 C. 3倍 D. 2倍

答案：B

5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )

A. 1.5倍 B. 3倍 C. 2倍 D. 1倍

答案：C

6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )

A. 594841 B. 210297 C. 420594 D. 297420

答案：C

7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )

A. 594841 B. 210297 C. 420594 D. 297420

答案：B

8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )

A. 25mm B. 15mm C. 20mm D. 10mm

第六章 轴测图 班级 学号 姓名

6-1 根据下列视图，画出正等轴测图。

6-2 根据下列视图，画出正等轴测图。

115 第六章 轴测图 班级 学号 姓名

6-3 根据下列视图，画出正等轴测图。

6-4 根据下列视图，画出正等轴测图。

116

第六章 轴测图 班级 学号 姓名

6-5 根据下列视图，画出正等轴测图。

6-6 根据下列视图，画出正等轴测图。(仰视)

117 第六章 轴测图 班级 学号 姓名

6-7 根据下列视图，画出正等轴测图。

6-8 根据下列视图，画出正等轴测图。

118 第六章 轴测图 班级 学号 姓名

6-9 根据下列视图，画出正等轴测图。

6-10 根据下列视图，画出正等轴测图。

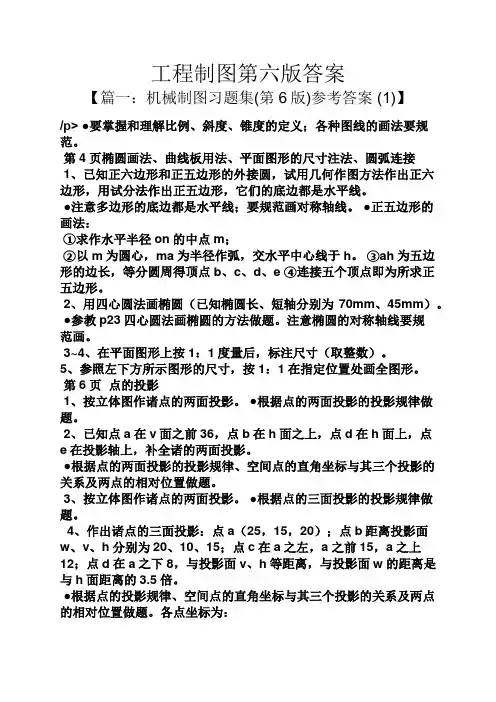

工程制图第六版答案

【篇一：机械制图习题集(第6版)参考答案 (1)】

/p> ●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接

1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。 ●正五边形的画法：

①求作水平半径on的中点m；

②以m为圆心，ma为半径作弧，交水平中心线于h。 ③ah为五边形的边长，等分圆周得顶点b、c、d、e ④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教p23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页 点的投影

1、按立体图作诸点的两面投影。 ●根据点的两面投影的投影规律做题。

2、已知点a在v面之前36，点b在h面之上，点d在h面上，点e在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。 ●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点a（25，15，20）；点b距离投影面w、v、h分别为20、10、15；点c在a之左，a之前15，a之上12；点d在a之下8，与投影面v、h等距离，与投影面w的距离是与h面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： a（25，15，20） b（20，10，15） c（35，30，32） d（42，12，12）

5、按照立体图作诸点的三面投影，并表明可见性。

百度文库-让每个人平等地提升自我

1-1标注下列尺寸（尺寸数值由图中量取整数）。

百度文库-让每个人平等地提升自我

2

第二章投影法基础 百度文库-让每个人平等地提升自我

3 2-1点的投影。

1.按照立体图作诸点的三面投影。

(2)点D在点C的正后方-22 mm。 3.已知点B在点A的左方15,前方10,上方5,又知点C与点B同高，且其坐标X=Y=Z, 请作出点B和点C的投影。 4.判断下列各对重影点的相对位置，并填空。

I 2.已知点A在H面之上20,点B在V面之前15,点C在V面上，点D在H面上，点E在投影 轴上，补全诸点的两面投影。

¥

(1)点A在点B的正上方mm。 百度文库-让每个人平等地提升自我

4 2-2直线的投影(一)。

1.判断下列直线对投影面的相对位置，并填写名称。

30°

3.分别在图(a).(b).(c)中 由点A作直线AB与CD交点B距离V面， ，

AB是 妾平线；CD是一侧垂线。

W。 (2)画侧平线EF,距W面20mm,与V面

成30°夹角，实长25mm。

4.根据轴测图，在三视图中标出线段AB和CD的三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。 AB是 年平■线；EF是 侧平线;

CD是侧重线;KM是正垂线;

AB:—#— V, CD: —^- V, ―^— H, -^ —H, ―^—W。 2.按已知条件画出下列直线的三投影。

(1)画水平线AB,距H面20mm,与V面 成30°角，实长25mm。

百度文库-让每个人平等地提升自我

2-2直线的投影（二兀

1.判断直线AB与CD在空间的相对位置，将答案写在指定位置。 2.已知线段AB为正平线,C为该线段上的一点，根据给出的投影，画出线段AB和点C的 水平投影和侧面投影。

4.已知直线AB的正面投影及其实长为L，求其水平投影及直线与H面、V面的 夹角 百度文库-让每个人平等地提升自我
