第一章 电路分析的基本概念和定理
（主要知识点）
1． 电路理论主要研究电路的基本规律和分析方法，包括电路分析和电路综合二个内容
电路分析：指在给定电路结构和元件参数的条件下，求解电路在特定激励下的响应
电路综合：在给定电路技术指标的情况下，设计出电路并确定元件参数。
2． 实际电路的基本功能概括为两种：
（1） 实现电能的产生，传输，分配，和转换，如电力系统
（2） 实现电信号的处理，如语音信号，图像信号和控制信号等。
3． 实际电路通常由电源，负载和中间环节三部分组成。
4． 关联参考方向：指电压和电流的参考方向一致。即电流的参考方向是从电压的“+”端流入，“-”端流出。
5． 元件的功率：当电压电流取关联参考方向时，P（t）=U(t)×I(t),当P＞0，元件吸收功率（或消耗功率），反之，P＜0，元件发出功率（或产生功率）
6． 对一个完整的电路来说，任一时刻电路中各元件吸收的功率总和应等于发出的功率总和，或者说总功率的代数和为零，即必须遵守功率守恒定律。
7． 电阻元件：任一时刻，如果一个二端元件电压U与电流I的关系可以用U-I平面上的唯一一条曲线确定，则称该元件为电阻。
电容元件：任一时刻，如果一个二端元件电荷Q与电压U的关系可以用U-Q平面上的一条曲线确定，则称该二端元件为电容元件。
电感元件：任一时刻，如果一个二端元件磁通链（磁链）与电流的关系可以用i-φ平面上的一条曲线确定，则称二端该元件为电感元件。
8． 理想电压源：其端电压与流过的电流无关，不受外电路影响。电压源可以开路（电流I=0），理想电压源不允许短路。
9． 理想电流源：其电流与端电压无关，不×受外电路影响。电流源可以短路（电流U=0），理想电流源不允许开路。
10．受控电源：受控电源是一种非独立电源，受控源不是激励。
11．电路分析遵循两类约束：元件约束和拓扑约束
元件约束：由元件的特性，即元件的电压，电流关系形成的约束。如欧姆定律
现代远程教育
《电路》
课
程
学
习
指
导
书
作者：杨育霞
第一章 电路模型和电路定律
（一）本章学习目标
电路理论主要研究电路中发生的电磁现象，用电流i、电压u、和功率P等物理量来描述其中的过程。因为电路是由电路元件构成的，因而整个电路的表现如何既要看元件的连接方式，又要看元件的特性，这就决定了电路中各支路电流、支路电压要受到两种基本规律的约束，即元件约束（VCR）和结构约束（亦称拓扑约束）。掌握电路的基本规律是分析电路的基础。
本章学习目标：理解电路和电路模型的基本概念和类型；熟练掌握电流和电压的参考方向；学会电功率的定义及计算方法；理解电路元件（包括电阻、电容、电感、独立电源和受控电源）的VCR和电磁特性；能运用基尔霍夫定律和电路元件的VCR计算简单电路的电压、电流和功率。
（二）本章重点、要点
1、电流和电压的参考方向：关联和非关联参考方向。
2、电功率的定义及计算方法。
3、电路元件的概念及类型。
4、电阻元件的数学定义及符号，伏安关系（VCR），功率和能量。
5．电容元件的数学定义及符号，伏安关系，功率和储能。
6．电感元件的数学定义及符号，伏安关系，功率和储能。
7、电压源的数学模型、电磁特性及伏安特性，电流源的数学模型、电磁特性及伏安特性。
8、受控源的特点、类型、伏安特性和电路模型。
10．基尔霍夫定律，支路、结点、回路、网孔及结构约束的基本概念，基尔霍夫定律KCL、KVL。
（三）本章练习题或思考题
1、已知图中电压源发出20W功率，求电流ix 。
2、已知图中Aetit2)(，求电压)(tu
32)(ti)(tu
3、U1=10V， U2=5V。 分别求电源、电阻的功率。
10VxiRR 4.求图示电路中的电流i。
2Ai8A
5.求图示电路中的电压uab。
8V1Aa6V32b
第四章 动态电路分析方法 ·1·
第四章 动态电路分析方法..................................................................................66
4.1 一阶电路的分析.............................................................................................66
4.1.1 一阶电路的零输入响应........................................................................66
4.1.2 一阶电路的零状态响应......................................................................70
4.1.3 一阶电路的完全响应..........................................................................74
4.2 二阶电路的分析.............................................................................................79
4.2.1 LC电路中的自由振荡........................................................................79
4.2.2 二阶电路的零输入响应描述..............................................................81
4.2.3 二阶电路的零输入响应—非振荡情况..............................................83

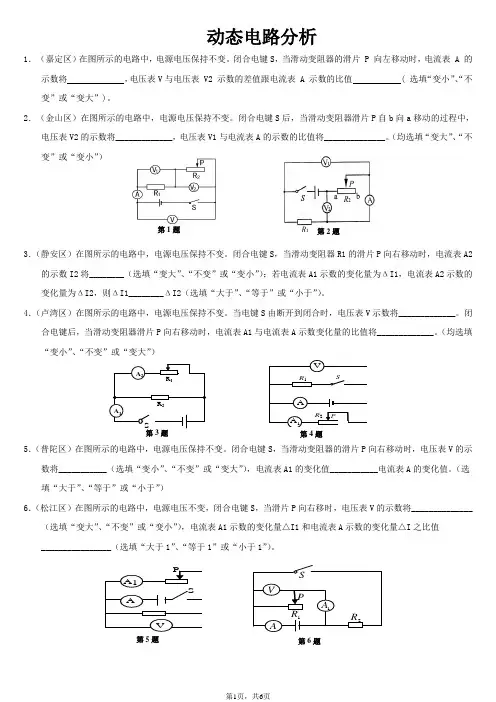

第1页，共6页 动态电路分析
1．（嘉定区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向左移动时，电流表 A 的示数将 ，电压表V与电压表 V2 示数的差值跟电流表 A 示数的比值 ( 选填“变小”、“不变”或“变大”)。
2．（金山区）在图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器滑片P自b向a移动的过程中，电压表V2的示数将_____________，电压表V1与电流表A的示数的比值将______________。（均选填“变大”、“不变”或“变小”）
3．（静安区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1________ΔI2（选填“大于”、“等于”或“小于”）。
4．（卢湾区）在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表V示数将_____________。闭合电键后，当滑动变阻器滑片P向右移动时，电流表A1与电流表A示数变化量的比值将_____________。（均选填“变小”、“不变”或“变大”）
5．（普陀区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________（选填“变小”、“不变”或“变大”），电流表A1的变化值___________电流表A的变化值。（选填“大于”、“等于”或“小于”）
6．（松江区）在图所示的电路中，电源电压不变，闭合电键S，当滑片P向右移时，电压表V的示数将______________（选填“变大”、“不变”或“变小”），电流表A1示数的变化量△I1和电流表A示数的变化量△I之比值________________（选填“大于1”、“等于1”或“小于1”）。
