word教育资料一、实验目的及要求（1）掌握交通规划四阶段交通需求预测的原理方法。包括出行生成、出行分布、方式划分和出行分配的基本原理方法。（2）学习交通规划软件TransCAD的操作方法了解交通规划软件的作用；了解TransCAD的软件结果与主要功能；熟悉TransCAD的工作模式。学习使用TransCAD进行交通网络编辑的基本方法，主要包括节点、路段和小区等的处理方法、属性数据描述等。掌握使用TransCAD进行交通生成、交通分布预测和交通流分配的方法，了解使用TransCAD进行交通方式划分预测的方法。掌握对交通需求结果进行分析的基本方法，以及TransCAD数据保存与转换方法等。（3）对研究区域提出交通改善策略从道路网、交通设施、交通管理、静态交通、公共交通、慢行交通等方面进行调查，初步提出交通规划改善方案策略。二、交通规划原理交通规划的四阶段：交通发生与吸引、交通分布、交通方式划分和交通分配。交通生成预测的目的主要是：未来年各小区的发生和吸引交通量，需要的基础数据有：现状的各小区的发生于吸引交通量，社会经济与土地利用基础资料，常用的方法有：原单位法，交叉分类法，回
.
word教育资料归分析法。交通分布预测主要是为了预测未来年各小区之间的出行分布量，需要准备的基础数据：现状年各小区之间的出行分布量，小区间的费用矩阵，常用的方法：增长系数法和重力模型。交通方式划分主要运用概率模型与将各小区间的全方式的分布量划分为方式的分布量。需要准备的基础数据：未来年各小区的全方式交通分布量，小区各种交通方式的距离，方式选择的样本数据。交通分配，将各种方式的分布量分配到交通网络上，求出个路段上的交通流量，使用用户平衡模型。三、实验主要内容3.1基础资料
.
word教育资料3.2软件操作过程1、导入背景图片导入图片的过程中需要注意的问题是：图片的格式必须为tif格式（可通过photoshop修改图片格式）
.

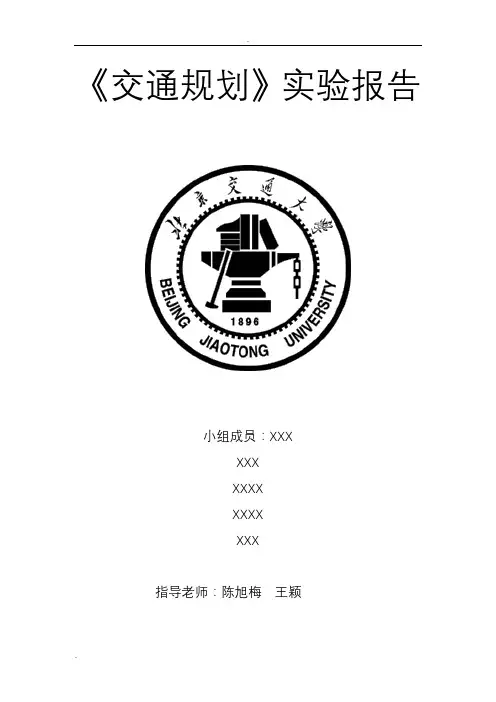

. 《交通规划》实验报告
小组成员：XXX
XXX
XXXX
XXXX
XXX
指导老师：陈旭梅 王颖
.
. 目录
一、实验概述………………………………………………………………………………………4
1、实验背景………………………………………………………………………………………4
1.1 实验目的 ………………………………………………………………………………4
1.2 实验任务 ………………………………………………………………………………4
2、会议纪要 ……………………………………………………………………………………4
3、小组分工 ……………………………………………………………………………………5
二、交通调查实验报告 …………………………………………………………………………5
1、RTMS介绍 ……………………………………………………………………………………5
1.1 RTMS概况 ………………………………………………………………………………5
1.2 RTMS检测原理 …………………………………………………………………………6
1.3 RTMS工作性能 …………… …………………………………………………………7
2、RTMS检测数据与实际测量数据的对比分析 ………………………………………………8
2.1 传感器位置 …………………………………………………………………………8
2.2 对比分析 ……………………………………………………………………………8
3、交通流三要素间关系的分析 ………………………………………………………………10
3.1 车速与车流密度间的关系……………………………………………………………11
3.2 车流量与车流密度间的关系…………………………………………………………11
3.3 车速与车流量间的关系………………………………………………………………12
1
第九章 信号交叉口理论
信号交叉口交通流理论，主要研究信号交叉口的通行能力以及采用单点控制的交叉口和协调控制系统中车辆延误与排队长度的计算。信号交叉口的通行能力是分析信号交叉口交通状况和进行配时设计与评价的基础，延误与排队长度是决定信号交叉口服务水平和计算燃油消耗与排放的主要因素。目前应用的交叉口延误模型是按照均衡延误和随机延误两部分来描述的，它反映了交通流的流动特性和随机特性。
交叉口延误模型的均衡延误部分是建立在交通流流体理论的基础上的，该理论要求将交通的供、求量都视为连续变量，通常用流率来表示，而流率是随时间和空间变化而变化的；随机延误部分是建立在稳态排队理论的基础上的，该理论定义了交通流到达与排队的分布。
考虑了均衡延误和随机延误的交通流模型在交通控制领域是非常有用的，它可以应用于各种不同的信号控制类型，而且形式较简单。这种模型现已受到越来越多的关注，成为很多国家进行交通分析与控制的工具，并且已经应用到了实际的交叉口控制当中。本章首先介绍信号交叉口的交通特性，包括通行能力分析以及车流在交叉口的受阻过程，然后介绍在交通流不同的到达情况下，各种延误模型对延误时间和排队长度这两项控制效果参数的计算。
第一节 信号交叉口的交通特性
信号交叉口车流的运行特性及其通行能力，直接取决于信号配时的情况。为便于研究，我们主要分析采用固定式配时的孤立信号交叉口。首先介绍两个概念：相位和绿灯间隔时间。所谓相位，就是指在一个信号周期内一股或几股车流，不管任何瞬间都获得完全相同的信号灯色显示，那么就把它们获得不同灯色的连续时序称作一个信号相位。绿灯间隔时间是指一个相位绿灯结束到下一相位绿灯开始之间的时间，这是为了避免下一相位头车同上一相位尾车在交叉口内相撞所设，也叫交叉口清车时间，常用I表示。
一、信号交叉口车流的运动特性
当一个交叉口的相位安排确定之后，车流通过交叉口时的基本运动特性如图9—1所示。这一基本模式是由克莱顿（Clayton）于1940～1941年提出的，后来沃德洛尔、韦伯斯特和柯布（Cobbe）等学者沿用并发展了克莱顿的模式，使之成为今天我们看到的图示。这一模式一直作为研究信号交叉口车流运行特性的主要依据。
1 通用软件 Word、Excel、Power Point、Visio。
这些是任何本科生和研究生都应该熟练掌握的技能，应精益求精，既快又好。
2 基础软件
交通工程专业需要参与许多实际的项目，要表现所需的交通组方案等，必须借助漂亮的图片。这里，介绍一些制图和图片处理的软件，当然，部分软件既可以绘图也可以做效果。
2.1 绘图软件
(1)AutoCAD
这个软件的重要性就不用强调了吧！
主要用于道路线形施划、交叉口渠化、道路标志标线绘制等，是具有精确尺寸的矢量图绘制软件，通常绘制交通组织方案的具体实施图和说明图，在交通工程实际项目应用中是必不可少的软件，也是硕士研究生参与工作时必须熟练掌握的工程应用软件。
(2)CorelDraw（了解即可）
也是矢量图绘制软件，它有具体尺寸，但是侧重于商标、模具、插图、排版等，我更认为它是一种专业的排版软件，能将图文处理得非常漂亮。在交通工程中，可以做一些标志标牌和效果图，也可以做一些比较花哨的手册（如宣传性、公益性的小册子）。
(3)鸿业市政设计软件
这是一款专门做市政道路设计、路基路面设计、公路选线的制图软件，它可以根据用户设定的条件自动产生线形，并计算路面宽度、高程、填挖方等，当工作涉及市政道路、道路选线设计等时，该软件十分实用。
(3)湘源控规
本软件主要适用于城市分区规划、城市控制性详细规划的设计与管理，包括与其相关的总平面设计、园林绿化设计、土方计算、现状地形分析、制作图则等专项设计。
2.2 图片效果处理软件
(1)Photoshop
Adobe公司旗下最出名的位图处理软件之一，主要处理各种格式的图片，变形、渲染、切割、拼合等，也是目前交通工程项目图片处理应用最广泛的软件之一。AutoCAD绘制精确尺寸的施工图，而该软件则可以在各种格式的图片上绘制和修饰概念图，以求友好、通俗易懂的完美的视觉效果。
当然，该软件不局限于工程应用，发烧友还可以作为业余爱好，整饰照片、图片等。
