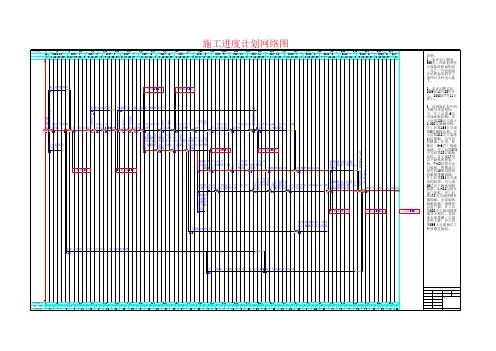

施工进度网络图

基 础 施 工 进 度 计 划 网 络 图

说明：

1、基础工程75天，（其中包括分中弹线1天、柱筋安装、和技术间歇在内）；

2、框架结构43天，（其中包括水电暗管预埋时间在内）；

3、主体结构24天，（其中包括水电暗管预埋时间在内）；

4、装修装饰92天，（其中包括与其他水电等工程同步穿插施工）；

5、独立基础第一流水施工段总工期 234天。（其中±0以下75天，±0以上159天）

6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。

7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。本网络计划图为第一施工流水段的施工进度计划，

独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工

任务。每个流水施工段始终保持流水施工状态。

8、第二施工流水段5月10日开始施工，基础工程75天工期,7月24日完工；框架结构43天工期，9月5日完工；主体结构24天

工期，9月29日完工；装修装饰92天工期，12月30日完工；

9、桩基础施工另见桩基础进度计划网络图；

10月16日

竣工验收

工程标尺 020406080100120140160180200220240260280300320340360380400420440460480500520540560580日 1五 8五15五22五29五 5五12五19五26五 2五 9五16五23五 2五 9五16五23五30五 6五13五20五27五 4五11五18五25五 1五 8五15五22五29五 6五13五20五27五 3五10五17五24五31五 7五14五21五28五 5五12五19五26五 2五 9五16五23五30五 7五14五21五28五 4五11五18五25五 1五 8五15五22五29五 7五14五21五28五 4五11五18五25五 2五 9五16五23五30五 6五13五20五27五 4五11五星 期月2006.112006.122007. 12007. 22007. 32007. 42007. 52007. 62007. 72007. 82007. 92007.102007.112007.122008. 12008. 22008. 32008. 42008. 52008. 62008. 7工程周 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 82 84 86进度标尺 020406080100120140160180200220240260280300320340360380400420440460480500520540560580说明：1、本计划工期为595天，在其他单位完成基坑底面积的二分之一并达到设计坑底标高的开工条件时及时进入施工。2、本计划暂定从2006年11月25日开工，2008年7月11日竣工。3、对网络计划中的关键节点说明如下：开工后第45天完成底板结构；开工后第120天完成±0.000层梁板结构；开工后第165天完成第5层梁板结构；开工后第218天完成第14层梁板，且交付售楼部、大堂、样板层（5-6层）装修场地；开工后第278天完成第23层梁板结构，且完成17层以下砌体和粗装修，7-13层铝合金门窗框，售楼部门前左右15米范围内的裙楼排栅拆除；开工后第358天完成结构封顶，且完成26层以下砌体和粗装修，14-22层铝合金门窗框；开工后第478天完成塔楼外墙饰面，全部砌体和粗装修，塔楼铝合金门窗；开工后第538天完成裙楼幕墙及大理石，且拆除全部排栅，完成室外工程；开工后第595天完成执烂工程及通过验收。梦龙软件制作2006-10-10结束时间起始时间2008-07-112006-11-25校对人审核人绘图人项目负责人 备注：文件名总工期 595天施工进度计划网络图施工准备5塔式起重机安装25施工临建搭设30承台土方开挖7工期第45天负一层结构30拆基坑内支撑35±0.000层结构10工期第120天外脚手架、施工电梯、钢井架安装235二层结构10三层结构10四层结构10五层结构15工期第165天大堂、售楼部砌砖及铝合金门窗框安装25六层至十层结构30十一层至十四层结构23工期第218天十五层至十九层结构32二十层至二十三层结构28二十四层至二十八层结构35二十九层至屋顶结构35梯屋、机房结构10工期第358天天面女儿墙、防水层、覆盖层、水池贴瓷片50五、六层砌砖、抹灰及铝合金门窗框安装25负二层、负一层、首层至四层砌砖、抹灰25各层楼地面抹灰185售楼部门前裙楼的外脚手架拆除15十四至十七层砌砖、抹灰23工期第278天十八层至二十二层砌砖、抹灰35二十三层至二十六层砌砖、抹灰30二十七层至顶层砌砖、抹灰30塔楼外墙抹灰50塔楼外墙饰面砖55工期第478天裙楼外墙干挂花岗石、玻璃幕墙、铝塑板幕墙安装50拆塔楼外脚手架、施工电梯、塔式起重机40十四层至二十二层铝合金门窗框安装60二十三层至二十六层铝合金门窗框安装30二十七层至顶层铝合金门窗框安装30各层铝合金门窗扇安装、防火门安装60楼梯地面抹灰、饰面砖、楼梯天花扫乳胶漆50钢井架、裙楼外脚手架拆除7室外地台

整套施工进度计划网络图、横道图、平面图及相关附表

分部分项工程名称 工程量

放样钉设龙门板 /

机械开挖土方 2000m 3

人工修整土方 /

浇灌垫层混凝土 20m3

分中放样弹线 /

柱基模板安装 450m2

地网柱基钢筋安装 15t

柱基础混凝土浇灌 530m3

拆模板及再次分中 /

短柱的模板安装 150m2

浇灌短柱混凝土 12m3

拆模及清理基底 /

组织基础结构验收 /

对基础混凝土养护 /

基础土方回填夯实 1450m 3

地梁模板安装 430m3

地梁钢筋安装 11t

地梁混凝土浇灌 23m3

基础分部工程施工进度计划表

计划天数 施 工 进 度 备 注

4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40

2

1

4

2

1

1

3

2

3

1

1

1

1

1

7

3

3

2

1

分部分项名称 工 程 量

一层结构工程 模板 1600m2 钢筋 22t 砼 145m3

二层结构工程 模板 1400m2 钢筋 20t 砼 135m3

三层结构工程 模板 1400m2 钢筋 20t 砼 135m3

四层结构工程 模板 1400m2 钢筋 20t 砼 135m3

五层结构工程 模板 1400m2 钢筋 20t 砼 135m3

六层结构工程 模板 1400m2 钢筋 20t 砼 135m3

七层结构工程 模板 1400m2 钢筋 20t 砼 135m3

屋面梯盖水箱 模板 200m2 钢筋 4t 砼 13m3

一层填充砖墙 内墙 25m3、外墙 18m3

二层填充砖墙 内墙 75m3、外墙 20m3

三层填充砖墙 内墙 75m3、外墙 20m3

四层填充砖墙 内墙 75m3、外墙 20m3

五层填充砖墙 内墙 75m3、外墙 20m3

六层填充砖墙 内墙 75m3、外墙 20m3

五、主 要 劳 力 需 用 量 计 划 表

工种名称 所需总

工日数 分 期 分 批 出 工 工 数 计划班组组数

计划班组人数 第1个月 第2个月 第3个月 第4个月 第5个月 第6个月 第7个月 第8个月 第9个月 第10个月

土方工 40 40 / / / / / / / / / 每组20人共1组

砼浇灌工 245 100 55 55 35 / / / / / / 每组15人共2组

模板工 1235 105 400 400 330 / / / / / / 每组20人共2组

钢筋工 550 70 180 180 120 / / / / / / 每组20人共1组

架子工 235 30 60 60 60 / / / / / 25 每组10人共1组

砌砖工 750 / / / 300 400 50 / / / / 每组20人共2组

抹灰工 1950 / / / / / 100 600 600 600 50 每组20人共2组

铝合金工 180 / / / / / / 60 60 / 60 每组10人共1组

贴砖工 380 / / / / / / / / 300 80 每组20人共1组

杂工 120 30 10 10 10 10 10 10 10 10 10 每组10人共1组

防水工 75 / / / / / / / 30 45 / 每组10人共1组

油漆涂料工 160 / / / / / / / / 60 100 每组12人共1组

水管工 215 / 15 13 12 25 25 25 50 50 / 每组10人共1组 电线工 220 / 15 15 10 15 15 15 15 60 60 每组10人共1组

六、基础分部工程施工进度计划表

分部分项工程名称 工程量 计划天数 施 工 进 度 备 注
