工程施工进度网络图示例

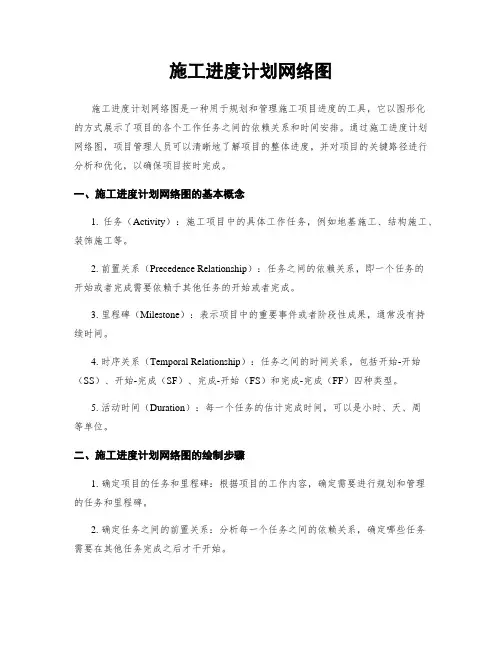

施工进度计划网络图施工进度计划网络图是一种用于规划和管理施工项目进度的工具，它以图形化的方式展示了项目的各个工作任务之间的依赖关系和时间安排。

通过施工进度计划网络图，项目管理人员可以清晰地了解项目的整体进度，并对项目的关键路径进行分析和优化，以确保项目按时完成。

一、施工进度计划网络图的基本概念1. 任务（Activity）：施工项目中的具体工作任务，例如地基施工、结构施工、装饰施工等。

2. 前置关系（Precedence Relationship）：任务之间的依赖关系，即一个任务的开始或者完成需要依赖于其他任务的开始或者完成。

3. 里程碑（Milestone）：表示项目中的重要事件或者阶段性成果，通常没有持续时间。

4. 时序关系（Temporal Relationship）：任务之间的时间关系，包括开始-开始（SS）、开始-完成（SF）、完成-开始（FS）和完成-完成（FF）四种类型。

5. 活动时间（Duration）：每一个任务的估计完成时间，可以是小时、天、周等单位。

二、施工进度计划网络图的绘制步骤1. 确定项目的任务和里程碑：根据项目的工作内容，确定需要进行规划和管理的任务和里程碑。

2. 确定任务之间的前置关系：分析每一个任务之间的依赖关系，确定哪些任务需要在其他任务完成之后才干开始。

3. 确定任务的活动时间：根据项目经验和专业知识，估算每一个任务的完成时间。

4. 绘制网络图：使用专业的项目管理软件或者绘图工具，按照任务的前置关系和活动时间绘制网络图。

5. 分析关键路径：通过计算每一个任务的最早开始时间、最晚开始时间、最早完成时间和最晚完成时间，确定项目的关键路径。

6. 优化项目进度：根据关键路径上的任务，进行资源分配和时间调整，以缩短项目的总工期。

三、施工进度计划网络图的优势和应用1. 清晰直观：施工进度计划网络图以图形化的方式展示了项目的进度安排，使项目管理人员可以一目了然地了解项目的整体进度。

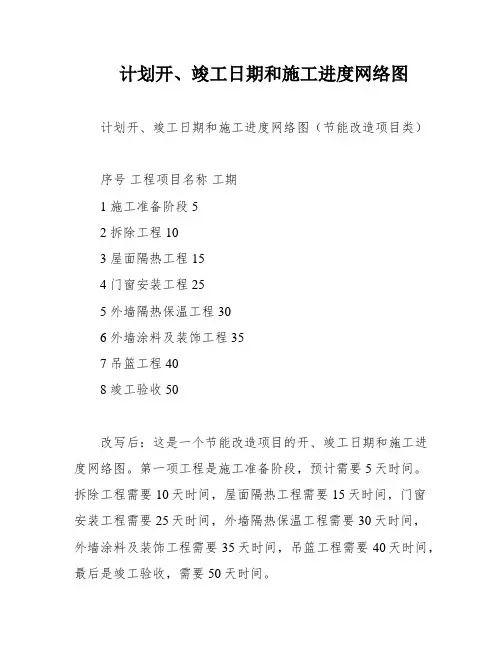

计划开、竣工日期和施工进度网络图计划开、竣工日期和施工进度网络图（节能改造项目类）序号工程项目名称工期1 施工准备阶段 52 拆除工程 103 屋面隔热工程 154 门窗安装工程 255 外墙隔热保温工程 306 外墙涂料及装饰工程 357 吊篮工程 408 竣工验收 50改写后：这是一个节能改造项目的开、竣工日期和施工进度网络图。

第一项工程是施工准备阶段，预计需要5天时间。

拆除工程需要10天时间，屋面隔热工程需要15天时间，门窗安装工程需要25天时间，外墙隔热保温工程需要30天时间，外墙涂料及装饰工程需要35天时间，吊篮工程需要40天时间，最后是竣工验收，需要50天时间。

体育场改造工程施工进度计划序号任务名称工期1 施工队伍进场 xxxx年xx月xx日至xxxx年xx月xx日2 拆除工程3 挖基础土方4 垫层5 土方回填6 金属栏网砼基座7 浇筑8 围墙内侧砖座敦9 砌筑10 挡土墙砌筑11 钢筋工程12 沥青、混凝土工程13 给排水工程14 电气工程施工15 竣工清理改写后：这是一个体育场改造工程的施工进度计划。

第一项任务是施工队伍进场，预计需要xxxx年xx月xx日至xxxx年xx月xx日时间。

接下来的任务包括拆除工程、挖基础土方、垫层、土方回填、金属栏网砼基座、浇筑、围墙内侧砖座敦、砌筑、挡土墙砌筑、钢筋工程、沥青、混凝土工程、给排水工程、电气工程施工和竣工清理。

计划开、竣工日期和施工进度网络图（装修改造项目类）项目名称：未知工期要求：xxx序序号工程项目名称工期1 施工准备阶段 52 拆除工程 103 楼地面工程 154 天棚工程 205 门窗安装工程 256 踢脚线工程 307 边检大厅报警工程及电气工程 358 竣工验收 55改写后：这是一个装修改造项目的开、竣工日期和施工进度网络图。

第一项工程是施工准备阶段，预计需要5天时间。

拆除工程需要10天时间，楼地面工程需要15天时间，天棚工程需要20天时间，门窗安装工程需要25天时间，踢脚线工程需要30天时间，边检大厅报警工程及电气工程需要35天时间，最后是竣工验收，需要55天时间。

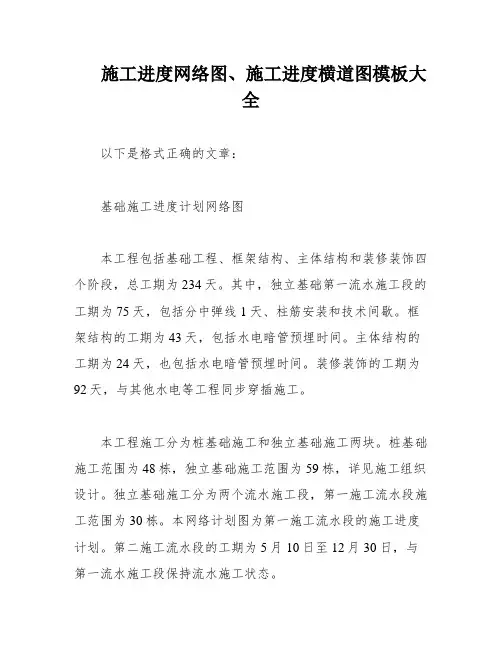

施工进度网络图、施工进度横道图模板大全以下是格式正确的文章：基础施工进度计划网络图本工程包括基础工程、框架结构、主体结构和装修装饰四个阶段，总工期为234天。

其中，独立基础第一流水施工段的工期为75天，包括分中弹线1天、柱筋安装和技术间歇。

框架结构的工期为43天，包括水电暗管预埋时间。

主体结构的工期为24天，也包括水电暗管预埋时间。

装修装饰的工期为92天，与其他水电等工程同步穿插施工。

本工程施工分为桩基础施工和独立基础施工两块。

桩基础施工范围为48栋，独立基础施工范围为59栋，详见施工组织设计。

独立基础施工分为两个流水施工段，第一施工流水段施工范围为30栋。

本网络计划图为第一施工流水段的施工进度计划。

第二施工流水段的工期为5月10日至12月30日，与第一流水施工段保持流水施工状态。

竣工验收时间为10月16日，工期为1天。

下面是各个阶段的详细工期安排：基础工程：工期为75天，包括挖独立基础土方、独立基础垫层支模、砼浇筑独立基础支模、独立基础钢筋制安、独立基础砼浇筑和砼养护、砖基础土方回填等工序。

框架结构：工期为43天，包括框架结构一层柱一层梁板混凝土养护、屋面层柱、屋面层梁板混凝土养护等工序。

主体结构：工期为24天，包括主体结构内外墙体砌筑、GRC装饰线条、花架等制安、墙体封顶等工序。

装修装饰：工期为92天，包括装饰装修屋面找平防水保温层、屋面挂瓦条、铺水泥瓦、外墙保温板、外墙抹灰、外墙涂料、文化石散水台阶坡道、内外墙贴饼挂钢丝网、天棚抹灰、内墙抹灰、门窗扇制安、楼地面细石混凝土等工序。

图例说明：圆圈表示次要工序（不占用工期），方框表示主导工序，箭头表示主要工序（占用工期）。

阳台、露台、楼梯等栏杆制安、圈过梁、门窗框安装等工序的工期为5天至27天。

施工放线、挡土墙土方开挖、挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑等工序的工期为3天至73天。

其中，装饰装修屋面找平防水保温层、屋面挂瓦条、铺水泥瓦、外墙保温板、外墙抹灰、外墙涂料、文化石散水台阶坡道等工序的工期为92天，是整个工程中工期最长的阶段。

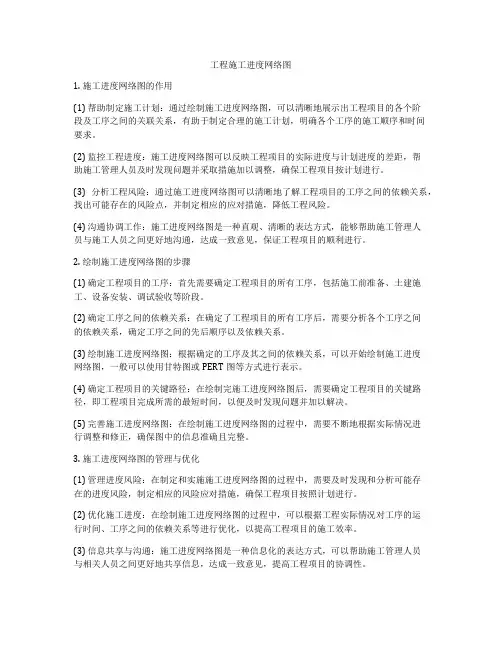

工程施工进度网络图1. 施工进度网络图的作用(1) 帮助制定施工计划：通过绘制施工进度网络图，可以清晰地展示出工程项目的各个阶段及工序之间的关联关系，有助于制定合理的施工计划，明确各个工序的施工顺序和时间要求。

(2) 监控工程进度：施工进度网络图可以反映工程项目的实际进度与计划进度的差距，帮助施工管理人员及时发现问题并采取措施加以调整，确保工程项目按计划进行。

(3) 分析工程风险：通过施工进度网络图可以清晰地了解工程项目的工序之间的依赖关系，找出可能存在的风险点，并制定相应的应对措施，降低工程风险。

(4) 沟通协调工作：施工进度网络图是一种直观、清晰的表达方式，能够帮助施工管理人员与施工人员之间更好地沟通，达成一致意见，保证工程项目的顺利进行。

2. 绘制施工进度网络图的步骤(1) 确定工程项目的工序：首先需要确定工程项目的所有工序，包括施工前准备、土建施工、设备安装、调试验收等阶段。

(2) 确定工序之间的依赖关系：在确定了工程项目的所有工序后，需要分析各个工序之间的依赖关系，确定工序之间的先后顺序以及依赖关系。

(3) 绘制施工进度网络图：根据确定的工序及其之间的依赖关系，可以开始绘制施工进度网络图，一般可以使用甘特图或PERT图等方式进行表示。

(4) 确定工程项目的关键路径：在绘制完施工进度网络图后，需要确定工程项目的关键路径，即工程项目完成所需的最短时间，以便及时发现问题并加以解决。

(5) 完善施工进度网络图：在绘制施工进度网络图的过程中，需要不断地根据实际情况进行调整和修正，确保图中的信息准确且完整。

3. 施工进度网络图的管理与优化(1) 管理进度风险：在制定和实施施工进度网络图的过程中，需要及时发现和分析可能存在的进度风险，制定相应的风险应对措施，确保工程项目按照计划进行。

(2) 优化施工进度：在绘制施工进度网络图的过程中，可以根据工程实际情况对工序的运行时间、工序之间的依赖关系等进行优化，以提高工程项目的施工效率。
