施工进度网络图说明

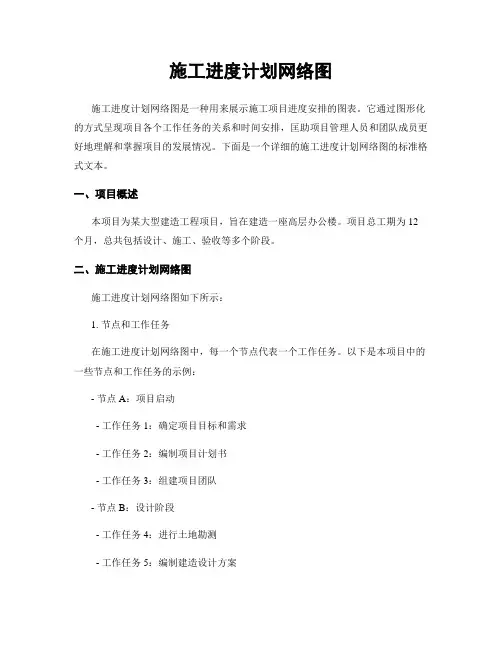

施工进度计划网络图施工进度计划网络图是一种用来展示施工项目进度安排的图表。

它通过图形化的方式呈现项目各个工作任务的关系和时间安排，匡助项目管理人员和团队成员更好地理解和掌握项目的发展情况。

下面是一个详细的施工进度计划网络图的标准格式文本。

一、项目概述本项目为某大型建造工程项目，旨在建造一座高层办公楼。

项目总工期为12个月，总共包括设计、施工、验收等多个阶段。

二、施工进度计划网络图施工进度计划网络图如下所示：1. 节点和工作任务在施工进度计划网络图中，每一个节点代表一个工作任务。

以下是本项目中的一些节点和工作任务的示例：- 节点A：项目启动- 工作任务1：确定项目目标和需求- 工作任务2：编制项目计划书- 工作任务3：组建项目团队- 节点B：设计阶段- 工作任务4：进行土地勘测- 工作任务5：编制建造设计方案- 工作任务6：进行结构设计- 节点C：施工阶段- 工作任务7：进行地基处理- 工作任务8：进行主体施工- 工作任务9：进行装饰装修- 节点D：验收阶段- 工作任务10：进行工程验收- 工作任务11：整理交付资料- 工作任务12：项目收尾2. 工作任务之间的关系在施工进度计划网络图中，工作任务之间的关系用箭头表示。

以下是本项目中一些工作任务之间的关系示例：- 工作任务1和工作任务2之间存在依赖关系，即工作任务2必须在工作任务1完成后才干开始。

- 工作任务4和工作任务5之间存在并行关系，即它们可以同时进行，互不影响。

- 工作任务8和工作任务9之间存在顺序关系，即工作任务8必须在工作任务9之前完成。

3. 时间安排和工期在施工进度计划网络图中，每一个工作任务的持续时间用虚线表示。

以下是本项目中一些工作任务的时间安排示例：- 工作任务1的持续时间为3天。

- 工作任务2的持续时间为5天。

- 工作任务7的持续时间为10天。

4. 里程碑在施工进度计划网络图中，里程碑用菱形表示，代表项目中的重要节点。

以下是本项目中的一些里程碑示例：- 里程碑1：项目启动完成- 里程碑2：设计阶段完成- 里程碑3：施工阶段完成- 里程碑4：验收阶段完成5. 关键路径在施工进度计划网络图中，关键路径代表了项目中最长的路径，决定了整个项目的工期。

3、施工进度网络图或带关键线路的横道图及相关说明1。

1工期安排本工程计划施工总工期不超过 175日历天。

拟计划安排开工日期：2016年10月1日，竣工日期:2017年3月24日，总工期为175日历天。

施工总工期不得超过175日历天.具体开工日期按甲方安排，施工按发包人，总包等要求配合入场施工。

我公司经详细的排定施工计划，将总工期控制在规定时间内，对确保工期有一定的把握.开工后的前5天我方进场，进行工序交接，在现场对照施工图放线，办理相关手续，给现场施工创造便利条件。

工程后期约5天为分项报验、卫生清理、电器及设备试运行准备充分的时间。

具体的施工进度计划安排详见图表。

施工中以关键线路和次关键线路为线索，并确定关键线路上的任务为里程碑任务（详见施工进度网络图）,按照在网络计划中的安装以及后期为工程创造条件，作为重点控制对象.在施工中要针对不同阶段的重点和施工时的相关条件，制定施工细则与作业方案，通过更加具体的分析研究和平衡协调，达到保证工期控制点的实现。

中标后项目部将进一步深化进度计划,排出影响落实关键节点的因素，提出针对性措施，并落实于人，每周出周计划.进一步落实控制措施,运用计划进行跟踪检查等手段,保证整个工程的按时完成。

1。

2工序时间参数安排及关键线路1。

2.1施工总进度控制计划网络图1。

2.2施工总进度计划控制计划横道图21。

3确保关键节点工期控制措施在保证工程质量的前提下，要加快施工进度并取得较好的经济效益，除了提高机械化施工的程度，还必须采用科学的施工技术措施与充足的、有一定技术素质的劳动力。

1、按施工阶段分解,突出关键控制节点以关键线路和次关键线路为线索，按照在网络计划中的安装以及后期为工程创造条件，作为重点控制对象。

在施工中要针对不同阶段的重点和施工时的相关条件，制定施工细则与作业方案，通过更加具体的分析研究和平衡协调，达到保证工期控制点的实现.对影响施工进度的关键工序，项目经理必须亲自组织力量，加班加点进行突击，有关的责任管理人员要跟班管理，确保关键工序按时完成。

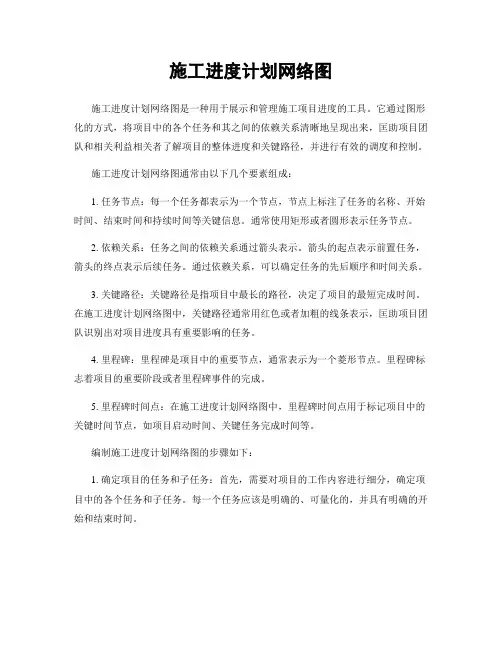

施工进度计划网络图施工进度计划网络图是一种用于展示和管理施工项目进度的工具。

它通过图形化的方式，将项目中的各个任务和其之间的依赖关系清晰地呈现出来，匡助项目团队和相关利益相关者了解项目的整体进度和关键路径，并进行有效的调度和控制。

施工进度计划网络图通常由以下几个要素组成：1. 任务节点：每一个任务都表示为一个节点，节点上标注了任务的名称、开始时间、结束时间和持续时间等关键信息。

通常使用矩形或者圆形表示任务节点。

2. 依赖关系：任务之间的依赖关系通过箭头表示。

箭头的起点表示前置任务，箭头的终点表示后续任务。

通过依赖关系，可以确定任务的先后顺序和时间关系。

3. 关键路径：关键路径是指项目中最长的路径，决定了项目的最短完成时间。

在施工进度计划网络图中，关键路径通常用红色或者加粗的线条表示，匡助项目团队识别出对项目进度具有重要影响的任务。

4. 里程碑：里程碑是项目中的重要节点，通常表示为一个菱形节点。

里程碑标志着项目的重要阶段或者里程碑事件的完成。

5. 里程碑时间点：在施工进度计划网络图中，里程碑时间点用于标记项目中的关键时间节点，如项目启动时间、关键任务完成时间等。

编制施工进度计划网络图的步骤如下：1. 确定项目的任务和子任务：首先，需要对项目的工作内容进行细分，确定项目中的各个任务和子任务。

每一个任务应该是明确的、可量化的，并具有明确的开始和结束时间。

2. 确定任务之间的依赖关系：根据任务的逻辑关系，确定任务之间的依赖关系。

依赖关系可以是“开始-完成”（即前置任务必须在后续任务开始之前完成）或者“开始-开始”（即前置任务必须在后续任务开始之前开始）等。

3. 绘制网络图：根据任务和依赖关系，使用适当的绘图工具（如Microsoft Project、Primavera等）绘制施工进度计划网络图。

在绘制过程中，可以根据需要添加任务节点、依赖关系、关键路径和里程碑等。

4. 优化和调整计划：根据项目的实际情况，对施工进度计划网络图进行优化和调整。

基础施工进度计划网络图6月21日附表四：计划开、竣工日期和施工进度网络图施工进度计划网络图xx工程施工进度计划网络图专业 知识 分享1、楼板砼浇筑3天，其中包括分中弹线0.5天、柱筋安装0.5天和技术间歇1天在内。

2、钢筋安装2天，其中包括水电暗管预埋时间在内（水电应穿插施工）。

3、砖墙砌筑10天，其中包括模板拆除2天、门窗框安装2天的时间在内。

4、室内粉刷15天，其中包括卫生间、厨房的防水施工4天的时间在内。

5、屋面装修30天，其中包括屋面防水工程施工时间在内。

6、外墙装修80天，其中包括水电安装时间在内（水电安装应穿插进行施工）。

7、室外工程20天，其中包括现场打扫卫生、修修补补2天的时间在内。

8、总工期300天，其中基础占40天，至主体封顶用110天。

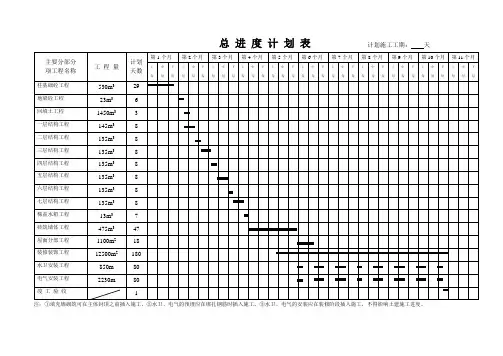

开工日期：2016年*月*日 竣工日期：2017年*月*日屋面装修 涂料油漆 玻璃灯具2030天 30天 10天图例：表示虚设工序表示主导工序表示一般工序专业知识七层砖墙七层粉刷七层地板室外工程10天 15天 8天 20天六层粉刷六层地板15天 8天五层粉刷五层地板15天 8天四层地板8天专业 知识 分享XX 工程施工进度计划横道图日 期 2月3月4月5月6月7月项目名称施工准备 基础施工 框架施工 围护结构施工 屋面工程施工 窗框安装外墙保温、饰面工程专业 知识 分享室内装修、电气设备安装完工清理、竣工验收施工进度横道图2011-7-7——2011-8-31横道图专业知识分享施工横道图专业知识分享专业知识分享工程横道图基础分部工程施工进度计划表主体分部工程施工进度计划表注：填充墙的砌筑可数层同时同步进入施工，屋面栏杆、栏板也可在砌筑填充墙的时候同时插入施工，这样主体分部施工时间可缩短为100天。

特此说明！轮廓总进度计划表计划施工工期：300天注：①填充墙砌筑可在主体封顶之前插入施工。

②水卫、电气的预埋应在绑扎钢筋时插入施工。

③水卫、电气的安装应在装修阶段插入施工，不得影响土建施工进度。

第2章施工总进度表及网络图说明2。

1 编制依据2.1。

1 招标文件第一卷《商务文件》和第二卷《技术条款》中所提供的控制工期。

2.1.2 招标文件第一卷《商务文件》“工程量清单”中所列各工程项目的工程量及有关商务条款等。

2.1。

3 招标文件第二卷《技术条款》中所提供的各种施工条件及有关施工技术要求。

2.1。

4 招标文件《技术规范》中的水文、气象和地质等情况。

2。

1.5 招标文件所提供的图纸。

2.1。

6 考察现场时所获得的现场地形、地貌、水文情况等有关资料。

2.1。

7 投标书编制期间业主发放的答疑材料：《四川省芦山县中嘴电站施工招标文件补充内容》。

2。

1.8 本投标书为本标工程施工所编写的施工组织设计.2。

2 主要控制日期及总工期2。

2。

1 主要控制工期2002年11月18日正式开工;2004年4月30日本标工程竣工.2.2。

2 总工期本标工程自2002年11月18日正式开工,至2004年4月30日工程竣工,总工期17个月。

2.3 施工安排2。

3.1本标段施工的特点（1）施工场面狭窄，在道路和施工设备的布置上,需要合理的安排；(2）压力管道及机电设备安装不在本标范围内，本标的施工进度安排和施工场面的提交直接关系到机电设备的安装,相互施工之间干扰问题需业主协调.（3) 本标施工导流设计为枯期挡水方案，一枯施工期较紧,需考虑汛期施工方案。

2。

3.2施工场面安排由于压力管道设一条支洞进行施工,因此本标的施工场面主要分为两大施工区域:一个是压力管道施工区域，另一个是主副厂房施工区域。

他们之间可独立施工,相互干扰较小.2。

3.3工期安排2。

3.3。

1 厂房施工区本标安排在2002年11月18日开工，进场后开始进行施工道路和临建系统的施工。

同时由于厂房已具备开挖条件,因此进场后立即安排厂房边坡开挖施工，用1.5个月的时间,即到2002年12月31日将主副厂房和尾水渠开挖完成并陆续交面。

2003年1月1日开始进行主厂房底板混凝土的浇筑施工。

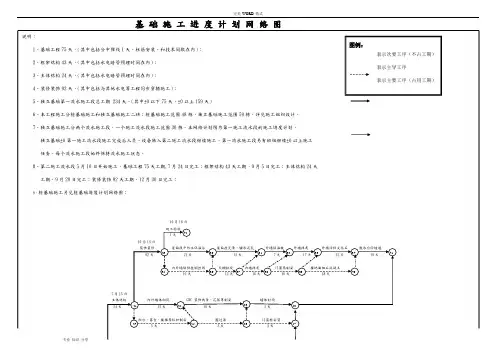

施工进度计划网络图及横道图基础施工进度计划网络图说明：1、基础工程75天，（其中包括分中弹线1天、柱筋安装、和技术间歇在内）；2、框架结构43天，（其中包括水电暗管预埋时间在内）；3、主体结构24天，（其中包括水电暗管预埋时间在内）；4、装修装饰92天，（其中包括与其他水电等工程同步穿插施工）；5、独立基础第一流水施工段总工期234天。
