探地雷达的使用

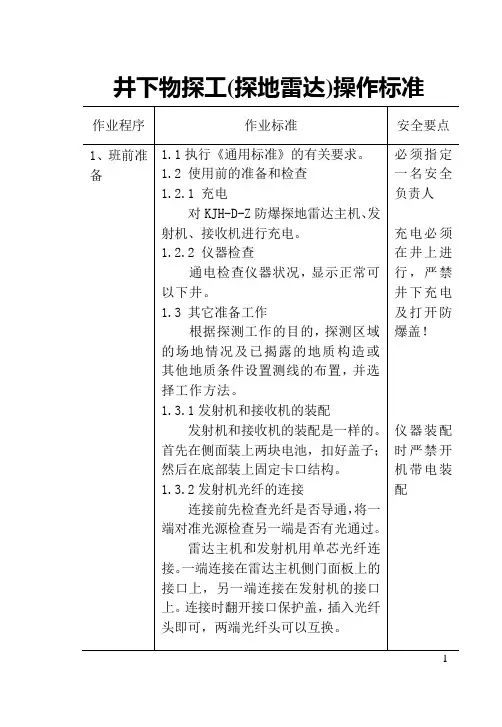

1 井下物探工(探地雷达)操作标准

作业程序 作业标准 安全要点

1、班前准备

1.1执行《通用标准》的有关要求。

1.2 使用前的准备和检查

1.2.1 充电

对KJH-D-Z防爆探地雷达主机、发射机、接收机进行充电。

1.2.2 仪器检查

通电检查仪器状况，显示正常可以下井。

1.3 其它准备工作

根据探测工作的目的，探测区域的场地情况及已揭露的地质构造或其他地质条件设置测线的布置，并选择工作方法。

1.3.1发射机和接收机的装配

发射机和接收机的装配是一样的。首先在侧面装上两块电池，扣好盖子；然后在底部装上固定卡口结构。

1.3.2发射机光纤的连接

连接前先检查光纤是否导通，将一端对准光源检查另一端是否有光通过。

雷达主机和发射机用单芯光纤连接。一端连接在雷达主机侧门面板上的接口上，另一端连接在发射机的接口上。连接时翻开接口保护盖，插入光纤头即可，两端光纤头可以互换。 必须指定一名安全负责人

充电必须在井上进行，严禁井下充电及打开防爆盖！

仪器装配时严禁开机带电装配

2 作业程序 作业标准 安全要点

2、作业准备

3、标位

1.3.3接收机光纤的连接

连接前先检查光纤是否导通，将一端对准光源检查另一端是否有光通过。

雷达主机和接收机用双芯光纤连接。一端连接在雷达主机侧门面板上的接口上，另一端连接在接收机的接口上。连接时翻开接口保护盖，插入光纤头即可，两端光纤头可以互换。

2.1进入作业岗位

2.1.1各岗位人员进入作业岗位

2.2静态检查

2.2.1各岗位人员检查仪器情况。

2.2.2 在雷达整机系统装配连接好后，打开接收机和发射机电源，再打开主机电源进入DOS系统进行设置检查。检查项目如下：

2.2.2.1、检查主机发射频率，应该为100 MHz，时间间隔为800ns,天线宽度1.0米。（以上数据不能改变设置）

2.2.2.2、检查天线接收信号方式，包括反射型和共中心点型，一般选择反射型。

地质雷达操作规程

《地质雷达操作规程》

一、设备准备

1. 检查地质雷达设备是否完好，包括天线、控制器和电源等部分；

2. 确保电池或电源充足，以确保设备能正常工作；

3. 检查设备连接线是否完好，确保设备能够正常连接。

二、操作前准备

1. 选择合适的地质雷达天线，根据工作需要选择合适的频率和天线类型；

2. 根据测量目标，调整合适的扫描范围和扫描速度；

3. 准备工作人员，确保他们具备相关的培训和操作经验；

4. 确保工作区域安全，并与相关人员进行必要的沟通和通知。

三、实地操作

1. 将地质雷达设备放置在平整的地面上，确保设备稳定不会移动；

2. 根据测量目标和任务要求，调整设备参数，包括频率、扫描范围和扫描速度等；

3. 开始进行地质雷达扫描，密切关注扫描数据，并及时调整设备参数；

4. 定期检查设备状态，确保设备正常工作。

四、数据处理和分析

1. 将采集到的地质雷达数据导入相关的数据处理软件中，并进行处理；

2. 对处理后的数据进行分析，识别目标物体和地下结构；

3. 根据分析结果，为下一步的工作提供参考和指导。

五、注意事项

1. 在操作地质雷达设备时，要遵守相关的安全操作规程和注意事项；

2. 在工作过程中，注意保护设备，避免碰撞和损坏；

3. 在操作过程中，密切关注设备状态，及时发现并排除设备故障；

4. 在实地操作中，要与相关人员配合，确保工作的顺利进行。

经过以上操作规程的执行，地质雷达设备的使用效果将会得到最大程度的发挥，有效提升工作效率和精度。

使用地面雷达进行地下洞穴探测的具体步骤

地下洞穴是大自然中的神奇之地，隐藏着许多未知的秘密。为了探索地下洞穴的秘密，科学家们经过长期的研究和实践，发展出了使用地面雷达进行地下洞穴探测的方法。下面将介绍一下具体的步骤。

首先，进行地下洞穴探测需要准备一台专门的地面雷达设备。地面雷达使用电磁波进行探测，通过测量电磁波在地下不同介质中的传播速度和反射信号强度来获取地下结构的信息。

在实际操作前，需要对地下洞穴探测区域进行充分的准备工作。首先进行地表勘测，确定洞穴探测区域的地形、植被覆盖和人类活动痕迹等情况，这些信息将对后续的数据分析和解释起到重要的作用。

对于技术人员而言，熟悉对应的雷达设备是至关重要的。他们需要了解设备的性能特点、参数设置以及使用方法，以确保能够正确地操作设备和获取有效的数据。

接下来是实际的探测操作。地面雷达需要在地表上移动，同时发送和接收电磁波信号。为了保证探测的准确性和可靠性，探测过程中需要注意以下几点。

首先，要注意探测路径的选择。要将整个探测区域划分成网格，按照预先设定的路径进行探测。这样可以确保每个位置都得到充分的探测和覆盖，减少探测结果的漏测和重复。

其次，在探测过程中需要及时采集数据。雷达设备将会不断发送和接收信号，通过记录和保存这些信号的变化，就可以获取地下洞穴的结构信息。这一过程中需要及时标记所采集到的数据，以便后续的数据处理和分析。

此外，在数据采集过程中还需要注意设备的位置和姿态。为了保证探测结果的准确性，雷达设备应尽可能保持水平，并牢固地放置在地面上，避免晃动和不稳定的情况。 完成数据采集后，科学家们将进行数据处理和解释的工作。这是地下洞穴探测的关键步骤。通过对采集到的数据进行分析，科学家们可以确定地下洞穴的位置、形状、深度以及其他地质特征。

数据处理和解释的过程中，科学家们会使用一些专门的软件和算法来处理大量的数据。通过对数据进行滤波、叠加和成像等处理，可以清晰地展示地下洞穴的结构信息。

使用地下勘探雷达进行建筑物检测的技巧

简介

地下勘探雷达（Ground Penetrating Radar，GPR）是一种用于非破坏性地下勘探的先进技术。它利用电磁波在地下材料中的反射和传导特性，可以检测到地下的结构、管线和隐患等信息。本文将重点讨论使用地下勘探雷达进行建筑物检测的技巧，帮助读者了解如何正确应用这项技术。

1. 预备工作

在开始使用地下勘探雷达之前，首先需要对勘探区域和设备进行适当的准备工作。

1.1 确定勘探区域

对于建筑物检测，需要明确勘探区域，包括要检测的建筑物内外的区域。这可以根据项目需求和具体情况来确定。

1.2 调校设备

地下勘探雷达设备在使用前需要进行调校，以确保其精准度和稳定性。建议在勘探前进行设备的自检和校准，以提高勘探结果的准确性。

2. 采集数据

地下勘探雷达通过采集数据来获取地下结构和管线的信息。以下是一些采集数据时需要注意的技巧。

2.1 选择适当的天气条件

天气条件对于地下勘探雷达的采集效果有一定影响。通常情况下，避免在下雨、下雪或强风等恶劣天气条件下进行勘探，以免对数据质量产生不良影响。 2.2 选取合适的频率和探头

地下勘探雷达设备的探头有不同的频率可供选择，不同频率的探头适用于不同的勘探深度和分辨率需求。在建筑物检测中，可以根据需要选择合适的探头。

2.3 采集数据密度

为了获取准确的地下信息，数据采集的密度也很重要。通常情况下，数据采集点的间距越小，得到的地下图像越准确。建议在需要关注的区域增加数据点密度，以便更好地发现潜在问题。

3. 数据处理与分析

采集到的地下数据需要进行处理和分析，以便得到有用的信息和结论。

3.1 去除噪声和杂波

在采集过程中，数据中常常会包含一些噪声和杂波，它们可能会干扰解释和分析。因此，在进行数据分析前，需要对数据进行噪声和杂波的处理，以提高结果的准确性。

3.2 图像处理与解释

利用专业的图像处理软件对采集到的数据进行处理，以获得更清晰的地下结构图像。此外，在解释地下结构时，需要结合实际情况和专业知识进行分析，避免误判或遗漏。
