探地雷达在水泥混凝土路面改造中的应用1. 引言1.1 探地雷达技术概述探地雷达技术是一种利用电磁波穿透地质介质探查地下结构和地质特征的技术。
它通过发射电磁波并接收反射回来的信号来获取地下物体的位置、形态和性质信息。
探地雷达技术具有高分辨率、非破坏性和实时性等优点，被广泛应用于土壤勘探、地下管线检测、建筑结构监测等领域。
探地雷达技术的原理是利用电磁波在不同介质中传播时会产生不同的反射或折射现象来探测地下结构。
当电磁波遇到介质边界或地下物体时会发生反射和透射，通过接收这些反射信号可以得到地下结构的信息。
根据反射信号的强度和时间延迟可以判断地下物体的深度、形状和性质，实现对地下结构的非破坏性探测。
探地雷达技术在水泥混凝土路面改造中具有重要的应用价值，可以帮助工程师快速准确地获得路面下的结构信息，指导施工过程，提高工程质量和效率。
通过探地雷达技术，可以实现对水泥混凝土路面下隐患和瑕疵的检测和分析，为改造工作提供科学依据和技术支持。
探地雷达技术的应用将为水泥混凝土路面改造工程带来新的突破和创新，推动行业的发展和进步。
1.2 水泥混凝土路面改造的背景水泥混凝土路面作为城市道路的主要材料之一，具有承载能力强、耐久性高的特点，广泛应用于城市道路建设和维护中。
随着城市交通的快速发展和车辆通行量的不断增加，现有水泥混凝土路面出现了裂缝、变形等问题，需要进行及时的改造和维护。
水泥混凝土路面改造是指对现有路面进行修复、翻新或加固，以提高其承载能力和耐久性，延长路面使用寿命。
传统的水泥混凝土路面改造工艺复杂，需要停车限行，施工周期长，影响交通通行。
寻求一种快速、准确、非破坏性的改造方法变得尤为重要。
2. 正文2.1 探地雷达在水泥混凝土路面改造中的原理探地雷达是一种通过电磁波来探测地下物体的无损检测技术。
在水泥混凝土路面改造中，探地雷达可以通过发送高频电磁波并接收反射信号来获取地下物体的位置、形状和尺寸等信息。
其原理主要包括电磁波的发射、地下物体的反射和信号的接收处理。
探地雷达在道路工程检测的应用道路作为交通运输的重要基础设施，其质量和安全性直接关系到人们的出行和经济的发展。
为了确保道路的良好性能和可靠性，需要采用有效的检测技术对其进行评估和监测。
探地雷达作为一种先进的无损检测技术，在道路工程检测中发挥着越来越重要的作用。
一、探地雷达的工作原理探地雷达是一种利用高频电磁波来探测地下介质分布的设备。
它通过向地下发射高频电磁波脉冲，这些电磁波在地下传播过程中遇到不同电性介质的界面时会发生反射和折射。
探地雷达接收并记录这些反射波的时间、振幅和相位等信息，通过对这些数据的处理和分析，可以推断地下介质的结构、性质和分布情况。
在道路工程检测中，探地雷达通常使用的电磁波频率在几百兆赫兹到数吉赫兹之间。
电磁波在道路结构层中的传播速度取决于介质的电性参数，如介电常数等。
通过测量电磁波在不同层位的传播时间，可以计算出各层的厚度；而反射波的振幅和相位变化则可以反映介质的电性差异，从而判断道路结构层中是否存在缺陷、空洞、含水区域等异常情况。
二、探地雷达在道路工程检测中的应用领域1、道路结构层厚度检测准确测量道路结构层的厚度对于评估道路的承载能力和使用寿命至关重要。
探地雷达可以快速、无损地检测出沥青面层、水泥稳定基层、底基层等各层的厚度，与传统的钻孔取芯检测方法相比，具有效率高、代表性强、不破坏路面等优点。
2、道路病害检测道路在使用过程中可能会出现各种病害，如裂缝、松散、脱空、沉陷等。
探地雷达能够探测到这些病害的位置、形态和大小，为道路的养护和维修提供准确的依据。
例如，对于裂缝病害，探地雷达可以检测出裂缝的深度和走向；对于脱空病害，能够确定脱空区域的范围和程度。
3、道路基层和路基含水量检测含水量是影响道路基层和路基稳定性的重要因素。
探地雷达可以通过测量电磁波在介质中的传播特性来间接推算出含水量的分布情况，帮助工程人员及时发现潜在的水损害问题，并采取相应的措施进行处理。
4、地下管线探测在道路改扩建或维护工程中，需要了解地下管线的分布情况，以避免施工对管线造成破坏。

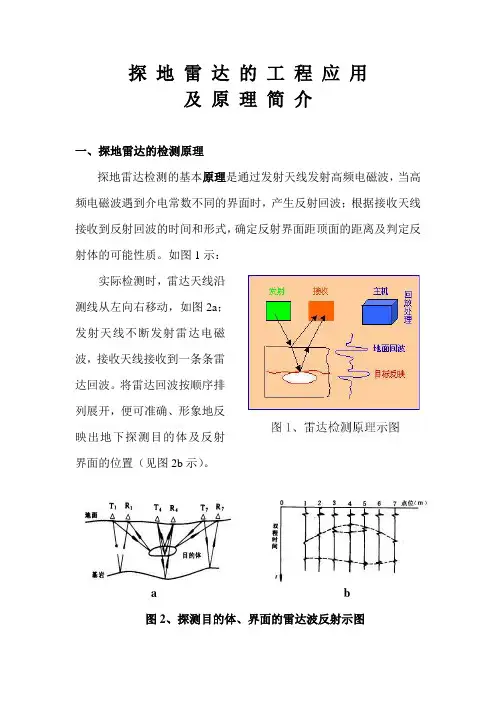

探地雷达的工程应用及原理简介一、探地雷达的检测原理探地雷达检测的基本原理是通过发射天线发射高频电磁波，当高频电磁波遇到介电常数不同的界面时，产生反射回波；根据接收天线接收到反射回波的时间和形式，确定反射界面距顶面的距离及判定反射体的可能性质。
如图1示：实际检测时，雷达天线沿测线从左向右移动，如图2a；发射天线不断发射雷达电磁波，接收天线接收到一条条雷达回波。
将雷达回波按顺序排列展开，便可准确、形象地反映出地下探测目的体及反射界面的位置（见图2b示）。
a b图2、探测目的体、界面的雷达波反射示图二、探地雷达的工程应用根据前述工作原理，探地雷达被广泛应用于：1、混凝土、沥青板厚检测，包括公路、机场、隧道衬砌等板厚的快速、无损检测。
2、板后有无脱空的质量检测，检测成果可预测砼板是否可能破裂，对脱空处及时采用注浆处理，可避免面板裂损后的大面积翻修，节省大量维修资金3、地下管线、空洞、埋设物探测，包括市政管线位置、埋深探测；堤坝、建筑场地空洞探测；地下埋设物探测。
4、抛填体厚度、边坡滑动面检测，检测堤坝的落底界面深度；吹填区吹填沙厚度；路基抛填厚度等。
三、试验、应用实例我站于05年上半年购置了目前世界最先进的美国SIR3000型探地雷达，配置了多种发射频率的探测天线。
应用该设备已对市政地下管线、公路混凝土板厚、软土路基填筑界面等项目进行了十分成功的试验、应用检测。
例1、柠溪路市政地下管线探测试验。
管线埋设时，我们曾目击其开挖、埋设过程。
雷达探测试验时，地面新浇灌混凝土带表明了地下管线位置，见图3照片。
雷达探测云图如图4所示，随意探测天线跨越管线位置，仪器接收到来自管线的强烈反射波（云图中箭头所指）；设定雷达波速后可以判断，管线顶面距地面约1.6m。
图3、柠溪路地下管线探测地面照片图4、柠溪路地下管线雷达探测云图例2、珠海平沙某道路工程，路基场地为深达20多米的软基。
路基施工采用抛填、铺反滤砂层、打塑料排水板、分层填压施工。
探地雷达培训课件一、引言探地雷达（GroundPenetratingRadar，简称GPR）是一种非破坏性探测技术，利用高频电磁波在地下的传播特性，对地下介质进行探测和成像。
它广泛应用于工程地质、考古、环境监测、资源勘探等领域。
本课件旨在介绍探地雷达的基本原理、系统组成、数据采集与处理方法，以及其在实际应用中的案例分析。
二、探地雷达的基本原理探地雷达利用电磁波在不同介质中传播速度的差异，以及地下目标体与周围介质电性参数的差异，实现对地下结构的探测。
电磁波在传播过程中，遇到不同电性参数的界面时，会发生反射和折射，通过接收这些反射波和折射波，可以获取地下目标体的信息。
三、探地雷达系统组成探地雷达系统主要由天线、发射接收单元、数据采集与处理单元等组成。
天线是探地雷达的关键部件，用于发射和接收电磁波。
发射接收单元负责产生高频电磁波，并将接收到的信号转换为数字信号。
数据采集与处理单元负责对采集到的数据进行实时处理，提取地下目标体的信息。
四、探地雷达数据采集与处理方法1.数据采集：在进行探地雷达数据采集时，需选择合适的探测参数，如天线频率、步长、扫描速度等。
同时，为提高探测效果，还需进行天线校准、背景噪声测试等操作。
2.数据处理：探地雷达数据处理主要包括预处理、滤波、反演等步骤。
预处理包括去除背景噪声、校正天线增益等；滤波用于压制干扰波，提高信号的信噪比；反演则是将雷达数据转换为地下目标体的图像。
五、探地雷达在实际应用中的案例分析1.工程地质领域：探地雷达可用于探测地下管线、空洞、岩溶等地质目标，为工程建设提供依据。
2.考古领域：探地雷达可用于探测地下遗址、墓葬、建筑遗迹等，为考古发掘提供线索。
3.环境监测领域：探地雷达可用于监测地下水位、污染范围等，为环境保护提供数据支持。
4.资源勘探领域：探地雷达可用于探测矿产资源、地下水等，为资源开发提供依据。
六、总结探地雷达作为一种高效、无损的地下探测技术，具有广泛的应用前景。
探地雷达技术在道路检测中的应用道路作为交通运输的重要基础设施，其质量和安全性直接关系到人们的出行和经济的发展。
为了确保道路的良好状况，及时发现潜在的问题和缺陷，各种检测技术应运而生。
其中，探地雷达技术以其高效、准确、无损等优点，在道路检测领域发挥着越来越重要的作用。
一、探地雷达技术的基本原理探地雷达技术是一种利用高频电磁波来探测地下介质分布的无损检测方法。
它通过向地下发射高频电磁波脉冲，当这些电磁波遇到不同介质的分界面时，会产生反射和散射。
接收天线接收反射回来的电磁波，并将其转换成电信号进行处理和分析，从而获取地下介质的结构、厚度、含水量等信息。
在道路检测中，探地雷达的电磁波能够穿透道路表面的沥青或混凝土层，探测到基层、底基层甚至路基的状况。
例如，可以检测出基层的裂缝、松散、空洞等缺陷，以及路基的不均匀沉降等问题。
二、探地雷达技术在道路检测中的优势1、高效性探地雷达技术能够快速地对道路进行大面积检测，大大提高了检测效率。
相比传统的检测方法，如钻孔取样，它不需要破坏道路结构，节省了时间和人力成本。
2、准确性通过对反射电磁波的精确分析，可以准确地确定道路内部缺陷的位置、大小和形状，为后续的修复和维护提供可靠的依据。
3、无损性探地雷达检测不会对道路造成任何损伤，不影响道路的正常使用，这对于交通繁忙的道路来说尤为重要。
4、多参数检测除了检测道路结构的缺陷，探地雷达还可以同时获取道路材料的含水量、介电常数等参数，为全面评估道路状况提供更多信息。
三、探地雷达技术在道路检测中的应用场景1、道路结构层厚度检测准确测量道路各结构层的厚度是评估道路质量的重要指标之一。
探地雷达可以清晰地分辨出不同结构层之间的界面，从而精确测量各层的厚度，判断其是否符合设计要求。
2、道路病害检测（1）裂缝检测能够发现道路表面和内部的裂缝，包括横向裂缝、纵向裂缝和网状裂缝。
对于细小的裂缝，也能有较好的检测效果。
（2）空洞和脱空检测道路基层或路基中的空洞和脱空会严重影响道路的稳定性和承载能力。
地质雷达学习一、什么是雷达?radio detection and ranging（无线电探向和测距）雷达最初是用于军事目的，探测空中目标体.二、什么是探地雷达(GPR) ?1、采用无线电波探测的一种技术, 频率一般在5 - 2000MHz, 对地下结构和埋藏物以及人造结构成像.2、它不是所谓的“黑匣子”, 直接告诉你地下异常体的位置.3、三种基本模式: 反射, 速度探测, 层析成像.三、GPR 的优点和局限性1、GPR 的优点a)携带方便；b)GPR 是无损探测技术；c)与其它地球物理方法相比，数据采集速度非常快；d)水平和垂直位置精度高；e)高分辨率地下图像2、GPR 的局限性a)探测深度和目标体的分辨能力依赖于土壤（或地下介质）特性. 高导电率介质会使GPR方法无效（如海水、盐碱地、金属矿、粘土层等）；b)目标体和周围介质要有足够的电性差异（介电常数和电阻率）;c)GPR数据的解释因人而异，解释者的经验非常重要.四、基本原理•Tx发射Rx接收target目标•电磁波速度和穿透深度取决于介质的介电常数和电导率•记录反射时间•速度一般在33 - 212 m/µs五、GPR 方法–反射雷达探测的95% 是用偶极反射模式从原理上讲，GPR 类似于声纳设备发射机发射一“列”电磁脉冲，该脉冲在介质中传播在地下介质的电特性有变化的地方发生反射(即散射)接收机拾取“背散射”信号，记录它并将其显示在计算机屏幕中六、基本原理–速度(地面雷达)•需要可分离天线(Tx发射/Rx接收)•给出速度剖面用于把时间记录转换成深度•CMP, common midpoint measurement（共中心点）•WARR, wide angle reflection refraction（宽角反射折射）七、介电常数、相对介电常数和波速1、介电常数(permittivity)1）定义：介质在外加电场时会产生感应电荷而削弱电场，原外加电场（真空中）与最终介质中电场比值即为介电常数,又称诱电率。

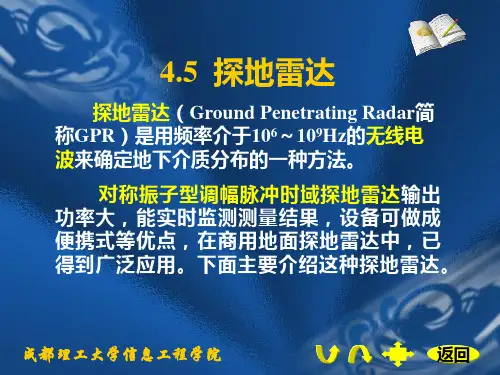

第三章第五节探地雷达技术ppt 课件•探地雷达技术概述•探地雷达系统组成•探地雷达数据处理与解释•探地雷达在不同领域中的应用实例目•探地雷达技术发展趋势与挑战•总结回顾与拓展思考录探地雷达技术概述01CATALOGUE定义与发展历程定义探地雷达（Ground Penetrating Radar，GPR）是一种利用高频电磁波在地下介质中传播并反射回来的特性，对地下目标体进行探测和成像的无损检测技术。
发展历程自20世纪70年代初期，探地雷达开始被应用于地质勘探、考古、环境工程等领域。
随着计算机技术和信号处理技术的不断发展，探地雷达的分辨率和探测深度不断提高，应用领域也不断扩展。
原理及工作方式原理探地雷达通过发射高频电磁波，当电磁波遇到不同电性的地下介质界面时，会发生反射和折射。
接收天线接收反射回来的电磁波信号，并通过信号处理技术对信号进行处理和成像，从而得到地下目标体的位置和形态信息。
工作方式探地雷达可以采用不同的工作频率、天线类型和扫描方式等参数设置，以适应不同的探测需求和地下环境。
常见的工作方式包括剖面扫描、三维成像、实时监测等。
应用领域与意义应用领域探地雷达广泛应用于地质勘探、考古、环境工程、建筑工程、军事等领域。
例如，在地质勘探中，可以用于探测矿藏、油气藏等；在考古中，可以用于探测古墓、遗址等；在环境工程中，可以用于探测污染物分布、土壤层结构等。
意义探地雷达作为一种无损检测技术，具有非破坏性、高分辨率、高效率等优点。
它可以提供丰富的地下信息，为相关领域的研究和决策提供有力支持。
同时，随着技术的不断发展，探地雷达的应用前景将更加广阔。
探地雷达系统组成02CATALOGUE发射机与接收机设计发射机产生高频电磁波，通常采用脉冲体制或连续波体制。
脉冲体制具有高峰值功率、宽频带等特点，适用于浅层高分辨率探测；连续波体制则具有低功耗、易于实现等优点，适用于深层探测。
接收机接收来自地下的反射信号，并进行放大、滤波等处理。
探地雷达的基本原理与典型工程应用
探地雷达是一种使用电磁波进行地下探测的设备，其基本原理是利用波与地下介质的相互作用，通过测量反射信号来获取地下目标的信息。
探地雷达的工作原理可以简单理解为发射器发送一束电磁波到地下，波经过地下介质时会与介质中的目标物相互作用，一部分能量将被散射、反射或吸收。
接收器接收到反射信号后，通过分析信号的波形、幅度、相位等特征来确定目标物的存在、位置、形状等信息。
典型的探地雷达工程应用包括：
1. 地质勘探：探地雷达可用于勘探矿产资源、地下水资源、岩土工程等。
通过测量地下介质中的反射信号，可以确定地下的岩层、矿石、地下水位等。
2. 道路和桥梁检测：探地雷达可用于检测道路和桥梁的下沉、裂缝、空洞等问题，帮助及早发现并修复地下结构的损坏。
3. 建筑物勘测：探地雷达可用于勘测建筑物的地基情况，检测地下隧道、管线的位置和状况，以确保工程施工过程的安全和可靠性。
4. 考古发掘：探地雷达可用于考古学中定位古墓葬、遗址的位置和形状，帮助考古学家了解古代文明和历史。
除了以上的应用，探地雷达还被广泛用于军事领域、环境监测、地质灾害预警等领域。
随着技术的发展，探地雷达在地下勘测领域的应用不断扩大，为人们提供更可靠、高效的地下信息获取手段。
