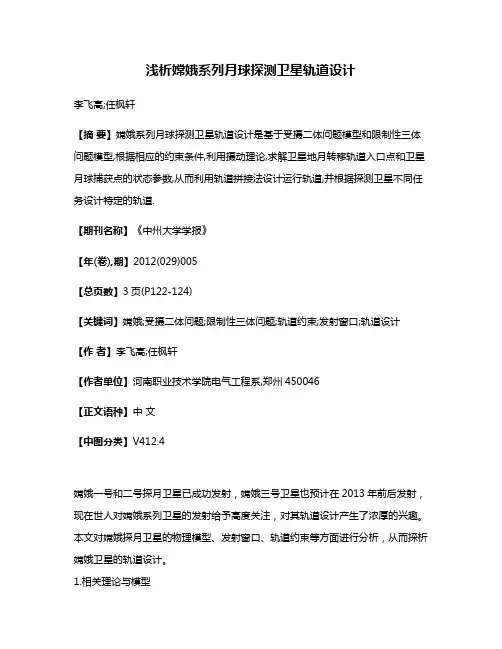

浅析嫦娥系列月球探测卫星轨道设计李飞高;任枫轩【摘要】嫦娥系列月球探测卫星轨道设计是基于受摄二体问题模型和限制性三体问题模型,根据相应的约束条件,利用摄动理论,求解卫星地月转移轨道入口点和卫星月球捕获点的状态参数,从而利用轨道拼接法设计运行轨道,并根据探测卫星不同任务设计特定的轨道.【期刊名称】《中州大学学报》【年(卷),期】2012(029)005【总页数】3页(P122-124)【关键词】嫦娥;受摄二体问题;限制性三体问题;轨道约束;发射窗口;轨道设计【作者】李飞高;任枫轩【作者单位】河南职业技术学院电气工程系,郑州450046【正文语种】中文【中图分类】V412.4嫦娥一号和二号探月卫星已成功发射，嫦娥三号卫星也预计在2013年前后发射，现在世人对嫦娥系列卫星的发射给予高度关注，对其轨道设计产生了浓厚的兴趣。
本文对嫦娥探月卫星的物理模型、发射窗口、轨道约束等方面进行分析，从而探析嫦娥卫星的轨道设计。
1.相关理论与模型我国探月工程中研究对象主要是由嫦娥探月卫星、地球、月球三个天体构成的三大系统，一是地球-嫦娥卫星系统，二是地球-嫦娥卫星-月球系统，三是月球-嫦娥卫星系统。
嫦娥系列卫星是这三大系统中主要的研究天体，嫦娥卫星发射的基础理论是牛顿力学，其物理模型是受摄二体问题模型和限制性三体问题模型。
1.1 受摄二体模型1.1.1 二体模型在一个系统中只存在两个天体，一个是质量密度均匀分布的球体，一个是绕其飞行的可以看作为质点的航天器，它们只通过万有引力作用而不受其他天体的影响，这种研究天体运动模型就是二体模型。
在探月工程中存在地球-嫦娥卫星二体模型和月球-嫦娥卫星二体模型。
它们分别是在探月卫星轨道中地球调相轨道段和环月飞行轨道段的研究模型。
1.1.2 双二体模型嫦娥卫星从地球飞向月球的过程中，在靠近地球的某一范围内，地球引力是主要的，月球引力相对是一小量;相反，在靠近月球的某一范围内，月球引力是主要的，地球引力相对是一小量。

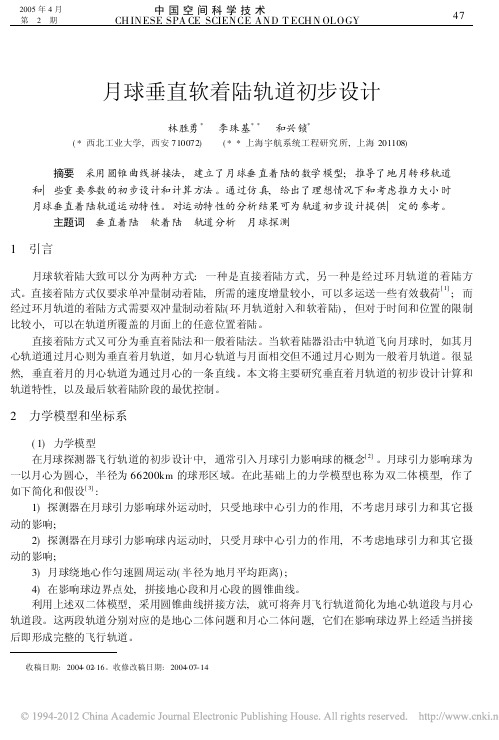

2005年4月中国空间科学技术47第2期CH INESE SPA CE SCIENCE AND T ECH N OLOGY月球垂直软着陆轨道初步设计林胜勇*李珠基**和兴锁*(*西北工业大学,西安710072)(**上海宇航系统工程研究所,上海201108)摘要采用圆锥曲线拼接法,建立了月球垂直着陆的数学模型;推导了地月转移轨道和一些重要参数的初步设计和计算方法。
通过仿真,给出了理想情况下和考虑推力大小时月球垂直着陆轨道运动特性。
对运动特性的分析结果可为轨道初步设计提供一定的参考。
主题词垂直着陆软着陆轨道分析月球探测1引言月球软着陆大致可以分为两种方式:一种是直接着陆方式,另一种是经过环月轨道的着陆方式。
直接着陆方式仅要求单冲量制动着陆,所需的速度增量较小,可以多运送一些有效载荷[1];而经过环月轨道的着陆方式需要双冲量制动着陆(环月轨道射入和软着陆),但对于时间和位置的限制比较小,可以在轨道所覆盖的月面上的任意位置着陆。
直接着陆方式又可分为垂直着陆法和一般着陆法。
当软着陆器沿击中轨道飞向月球时,如其月心轨道通过月心则为垂直着月轨道,如月心轨道与月面相交但不通过月心则为一般着月轨道。
很显然,垂直着月的月心轨道为通过月心的一条直线。
本文将主要研究垂直着月轨道的初步设计计算和轨道特性,以及最后软着陆阶段的最优控制。
2力学模型和坐标系(1)力学模型在月球探测器飞行轨道的初步设计中,通常引入月球引力影响球的概念[2]。
月球引力影响球为一以月心为圆心,半径为66200km的球形区域。
在此基础上的力学模型也称为双二体模型,作了如下简化和假设[3]:1)探测器在月球引力影响球外运动时,只受地球中心引力的作用,不考虑月球引力和其它摄动的影响;2)探测器在月球引力影响球内运动时,只受月球中心引力的作用,不考虑地球引力和其它摄动的影响;3)月球绕地心作匀速圆周运动(半径为地月平均距离);4)在影响球边界点处,拼接地心段和月心段的圆锥曲线。
中国⽉球探测计划2019-10-09主讲标题：《中国⽉球探测计划——“嫦娥⼯程”》专家精彩语录：我们甚⾄还提供给澳门、⾹港、台湾的⼤学，因为我们都是中华民族的⼉⼥，不管谁做出成果来，都是中国⼈的成果，这就是我们所追求的。
⽬前，“嫦娥⼀号”的科学数据已经在⽹上公开，提供给全世界的科学家使⽤。
⼈物⼩传：欧阳⾃远系中国科学院院⼠，发展中国家科学院院⼠，中国科学院国家天⽂台⾼级顾问，中国⽉球探测⼯程⾸席科学家，中国矿物岩⽯地球化学学会名誉理事长，中国科学院地球化学研究所研究员，北京⼤学、南京⼤学、中国科学技术⼤学等⼤学兼职教授，天津理⼯⼤学和贵州⼤学名誉校长，《环境科学》、《地球与环境》等杂志主编。
他是我国天体化学学科的开创者，出版专著9部、合作主编专著14部、在国内外430篇。
曾获全国科学⼤会奖、国家科学技术进步奖特等奖、国家⾃然科学奖和中国科学院⾃然科学奖等奖项。
1992年，我国⽴项了载⼈航天项⽬，表明中国具备了探测⽉球的能⼒，在技术上已经达到要求，在经济上也有这个实⼒了，所以我们向国家提出要做“中国开展⽉球探测的必要性可⾏性研究”。
研究完成以后通过了答辩，效果⾮常好。
国家要求我们进⼀步做“⽉球探测发展战略及长远规划的研究”，⼜通过了答辩。
国家⼜要求我们具体设计我国的第⼀次⽉球探测⽅案，我们据此完成了“我国⽉球探测资源卫星的科学⽬标与有效载荷配置”研究。
⼀直到2003年中央专委同意⽴项。
2004年1⽉23⽇，总理亲⾃批准中国绕⽉探测⼯程⽴项，前后论证10年终于得到了国家的⽀持。
总理批⽰：“探⽉绕⽉探测是⼀项复杂的多学科⾼技术的集成的系统⼯程。
要统筹兼顾，合理确⽴科学和⼯程⽬标，充分调动各⽅⾯的科研资源，加快各⼤关键技术的攻关⼒度，各部门要精⼼组织，团结协作，⾼标准，⾼质量，⾼效率地完成绕⽉探测⼯程任务。
”中国的⽉球探测分为三⼤步：第⼀步探⽉，探⽉就是不载⼈对⽉球的探测，即⽆⼈⽉球探测；第⼆步登⽉，即载⼈登⽉；第三步驻⽉，即建⽴⽉球基地。

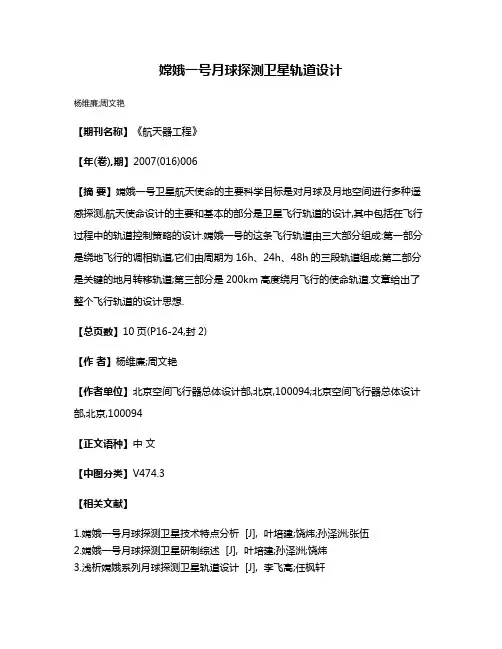

嫦娥一号月球探测卫星轨道设计
杨维廉;周文艳
【期刊名称】《航天器工程》
【年(卷),期】2007(016)006
【摘要】嫦娥一号卫星航天使命的主要科学目标是对月球及月地空间进行多种遥感探测,航天使命设计的主要和基本的部分是卫星飞行轨道的设计,其中包括在飞行过程中的轨道控制策略的设计.嫦娥一号的这条飞行轨道由三大部分组成:第一部分是绕地飞行的调相轨道,它们由周期为16h、24h、48h的三段轨道组成;第二部分是关键的地月转移轨道;第三部分是200km高度绕月飞行的使命轨道.文章给出了整个飞行轨道的设计思想.
【总页数】10页(P16-24,封2)
【作者】杨维廉;周文艳
【作者单位】北京空间飞行器总体设计部,北京,100094;北京空间飞行器总体设计部,北京,100094
【正文语种】中文
【中图分类】V474.3
【相关文献】
1.嫦娥一号月球探测卫星技术特点分析 [J], 叶培建;饶炜;孙泽洲;张伍
2.嫦娥一号月球探测卫星研制综述 [J], 叶培建;孙泽洲;饶炜
3.浅析嫦娥系列月球探测卫星轨道设计 [J], 李飞高;任枫轩
4.热烈祝贺我国首颗月球探测卫星“嫦娥一号”发射成功 [J],
5.“嫦娥一号”月球探测卫星模型沈阳亮相 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
西北工业大学硕士学位论文小型月球探测器轨道设计姓名：阮开利申请学位级别：硕士专业：飞行器设计指导教师：赵育善2001.3.1摘要飞向月球、探索月球成为新世纪人类航天的重要课题，本文结合我国国情以及航天发展现状，提出发射小型月球探测器的设想，并简单描述其总体方案。
探测器要求进入绕月飞行的极月圆轨道，对月球进行初步探测。
本文主要对探测器奔月轨道进行设计，探测器首先由大椭圆停泊轨道进入奔月转移轨道，在近月点制动进入绕月椭圆轨道，再修正为３００公里的极月圆轨道，整个设计过程都以能量最小为约束条件。
本文首先采用拼接圆锥曲线法进行平面转移，分别考虑地球～探测器和月球一探测器两个近似二体运动模型，并在秤动点进行拼接得到奔月平面转移轨道。
通过对各初始条件进行分析，得到用于空间转移的最优初始条件。
然后，在空间转移轨道设计过程中，考虑地球、月球、太阳、探测器四体运动模型，建立探测器运动方程，利用平面转移的初始条件进行数值积分。
本文对月球在地心赤道坐标系四个不同象限进行分析，求出四条满足约束条件的转移轨道，通过对这四条轨道的分析，选择出变轨速度增量最小的转移轨道。
给出该轨道的飞行程序、入轨窗口、观测弧段和星下点轨迹。
利用ＳＴＫ（ＳａｔｅｌｌｉｔｅＴｏｏｌＫｉｔｓ）软件进行仿真。
关键词：极月轨道月球探测器圆锥曲线拼接法。
勘渺Ｍ——一ＡｂｓｔｒａｃｔＩｎｔｈｅｎｅｗｃｅｎｔｕｒｙ，ｏｕｒｃｏｕｎｔｒｙｉｓｐｌａｎｎｉｎｇｔｏｌａｕｎｃｈｌｕｎａｒｄｅｔｅｃｔｏｒ．Ｔｈｉｓｄｅｔｅｃｔｏｒｗｉｌｌｂｅａｓｓｕｍｅｄｔｏｅｎｔｅｒ３００－ｋｉｌｏｍｅｔｅｒｈｉｇｈｍｏｏｎ－ｃｉｒｃｌｉｎｇｐｏｌａｒｏｒｂｉｔ．Ｔｈｉｓｐａｐｅｒｉｎｖｏｌｖｅｓｄｅｓｉｇｎａｂｅｓｔｔｒａｎｓｆｅｒｏｒｂｉｔｆｒｏｍｅａｒｔｈａｃｃｏｒｄｉｎｇｔｏｌｅａｓｔｅｎｅｒｇｙｃｏｎｓｉｄｅｒｉｎｇｏｕｒｃｏｕｎｔｒｙａｃｔｕａｌｉｔｙ．Ａｔｆｉｒｓｔ，ｐｒｅｌｉｍｉｎａｒｙａｎａｌｙｓｉｓｏｆｔｈｅｐｒｏｂｌｅｍｏｆｌａｕｎｃｈｉｎｇｌｕｎａｒｄｅｔｅｃｔｏｒｉｓｇｉｖｅｎｕｓｉｎｇｐａｔｃｈｅｄ・ｃｏｎｉｃｔｅｃｈｎｉｑｕｅ．Ｔｈｅｎ，ｐｒｅｃｉｓｅａｎａｌｙｓｉｓｉｓｇｉｖｅｎｉｎａｆｏｕｒ—ｂｏｄｙｍａｔｈｅｍａｔｉｃａｌｍｏｄｅｌａｎｄｎｕｍｅｒｉｃａｌｉｎｔｅｇｒａｔｉｏｎ．Ｔｈｉｓｐａｐｅｒｇｉｖｅｓａｍｅｔｈｏｄｏｆｄｉｒｅｃｔｔｒａｎｓｆｅｒａｎｄｆｉｎｄｓａｂｅｓｔｔｒａｎｓｆｅｒｔｒａｊｅｃｔｏｒｙ．Ａｔｔｈｅｓａｍｅｔｉｍｅ，ｌａｕｎｃｈｗｉｎｄｏｗ，ｆｌｉｇｈｔｐｒｏｃｅｄｕｒｅａｎｄｔｒａｃｋｉｎｇａｒｃｏｆｔｈｉｓｔｒａｊｅｃｔｏｒｙａｒｅａｎａｌｙｚｉｎｇ．Ａｔｌａｓｔ，ｕｓｉｎｇＳＴＫ（ＳａｔｅｌｌｉｔｅＴｏｏｌＫｉｔｓ）ｓｏｆｔｓｉｍｕｌａｔｅｓｔｈｅｗｈｏｌｅｔｒａｊｅｃｔｏｒｙ．Ｋｅｖｗｏｒｄｌｕｎａｒｄｅｔｅｃｔｏｒｐａｔｃｈｅｄ—ｃｏｎｉｃ．１ｕｎａｒｐｏｌａｒｏｒｂｉｔ２西北１＝业人学硕Ｊｊ学位论义第一章前言１．１月球探测的意义月球是离地球最近的天体，理所当然成为空间探测的首选目标。

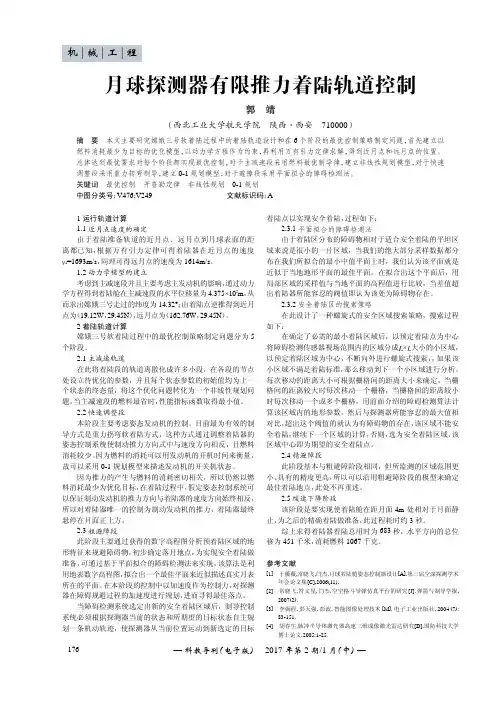

机|械|工|程—科教导刊（电子版）·2017年第2期/1月（中）—176月球探测器有限推力着陆轨道控制郭靖（西北工业大学航天学院陕西·西安710000）摘要本文主要研究嫦娥三号软着陆过程中的着陆轨道设计和在6个阶段的最优控制策略制定问题，首先建立以燃料消耗最少为目标的优化模型，以动力学方程作为约束，再利用万有引力定律求解，得到近月点和远月点的位置。
总体达到最优要求对每个阶段都实现最优控制，对于主减速段采用燃料最优制导律，建立非线性规划模型，对于快速调整段采用重力转弯制导，建立0-1规划模型，对于避障段采用平面拟合的障碍检测法。
关键词最优控制开普勒定律非线性规划0-1规划中图分类号：V476;V249文献标识码：A 1运行轨道计算1.1近月点速度的确定由于着陆准备轨道的近月点、远月点到月球表面的距离都已知，根据万有引力定律可得着陆器在近月点的速度1=1693m/s ，同理可得远月点的速度为1614m/s 。
1.2动力学模型的建立考虑到主减速段并且主要考虑主发动机的影响，通过动力学方程得到着陆舱在主减速段的水平位移量为4.375×105m ，从而求出嫦娥三号走过的纬度为14.32°；由着陆点逆推得到近月点为（19.12W ，29.45N ），远月点为（162.76W ，29.45N ）。
2着陆轨道计算嫦娥三号软着陆过程中的最优控制策略制定问题分为5个阶段。
2.1主减速轨道在此将着陆段的轨道离散化成许多小段，在各段的节点处设立待优化的参数，并且每个状态参数的初始值均为上一个状态的终态量，将这个优化问题转化为一个非线性规划问题，当主减速段的燃料最省时，性能指标函数取得最小值。
2.2快速调整段本阶段主要考虑姿态发动机的控制。
目前最为有效的制导方式是重力拐弯软着陆方式，这种方式通过调整着陆器的姿态控制系统使制动推力方向式中与速度方向相反，且燃料消耗较少。
因为燃料的消耗可以用发动机的开机时间来衡量，故可以采用0-1规划模型来描述发动机的开关机状态。

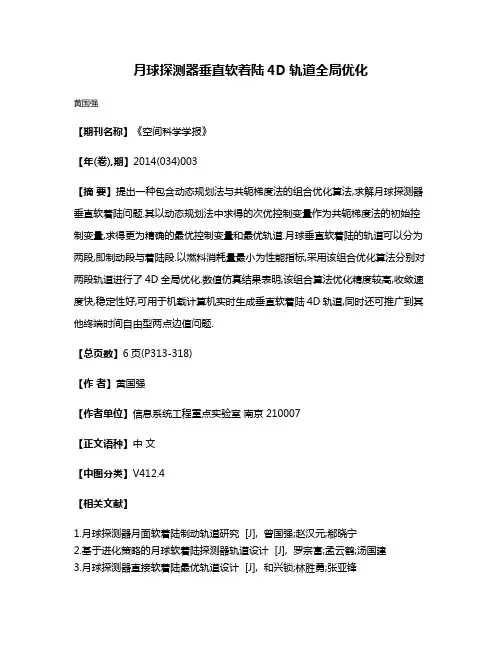

月球探测器垂直软着陆4D轨道全局优化
