轴承工艺流程图(050605)

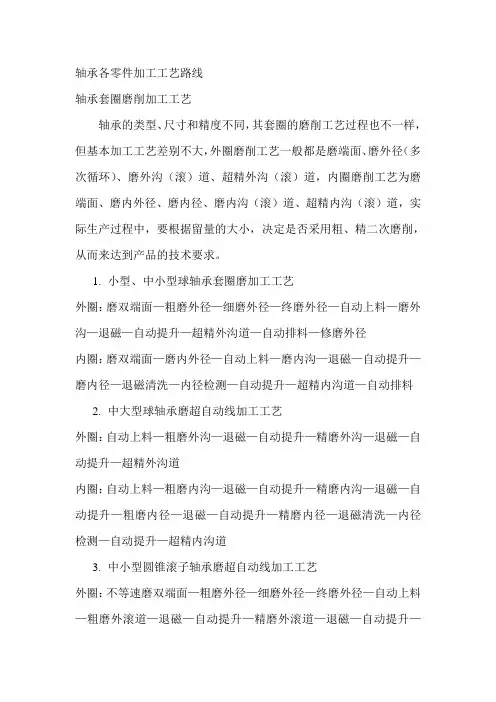

轴承各零件加工工艺路线

轴承套圈磨削加工工艺

轴承的类型、尺寸和精度不同，其套圈的磨削工艺过程也不一样，但基本加工工艺差别不大，外圈磨削工艺一般都是磨端面、磨外径（多次循环）、磨外沟（滚）道、超精外沟（滚）道，内圈磨削工艺为磨端面、磨内外径、磨内径、磨内沟（滚）道、超精内沟（滚）道，实际生产过程中，要根据留量的大小，决定是否采用粗、精二次磨削，从而来达到产品的技术要求。

1. 小型、中小型球轴承套圈磨加工工艺

外圈：磨双端面—粗磨外径—细磨外径—终磨外径—自动上料—磨外沟—退磁—自动提升—超精外沟道—自动排料—修磨外径

内圈：磨双端面—磨内外径—自动上料—磨内沟—退磁—自动提升—磨内径—退磁清洗—内径检测—自动提升—超精内沟道—自动排料

2. 中大型球轴承磨超自动线加工工艺

外圈：自动上料—粗磨外沟—退磁—自动提升—精磨外沟—退磁—自动提升—超精外沟道

内圈：自动上料—粗磨内沟—退磁—自动提升—精磨内沟—退磁—自动提升—粗磨内径—退磁—自动提升—精磨内径—退磁清洗—内径检测—自动提升—超精内沟道

3. 中小型圆锥滚子轴承磨超自动线加工工艺

外圈：不等速磨双端面—粗磨外径—细磨外径—终磨外径—自动上料—粗磨外滚道—退磁—自动提升—精磨外滚道—退磁—自动提升—

超精外滚道—自动排料

内圈：不等速磨双端面—自动上料—粗磨内滚道—退磁—自动提升—精磨内滚道—退磁—自动提升—磨内径—退磁清洗—内径检测—自动提升—磨挡边—退磁—自动提升—超精内滚道—自动排料

滚动体加工工艺

钢球的加工工艺应满足其成品的标准要求，使钢球具有高寿命、低噪声、低摩擦力和高可靠性。综合而言一般有以下几种基本加工方法：

1）小循环加工工艺 用于小型钢球加工和生产量不多的情况。

2）大循环加工工艺 用于批量大、精度高的钢球生产。

3）单盘多沟加工工艺 用于批量小、精度高的淬火后钢球的研磨和精研。

4）单盘单沟加工工艺 用于直径较大的钢球的生产。

轴承加工工艺流程

1. 原材料准备：选用合适的轴承钢材料，根据轴承规格和要求进行切割或锻造成型。

2. 车削加工：将原材料进行车削，包括车削外径、内径、端面等工序，以满足轴承的精度和尺寸要求。

3. 热处理：对车削后的轴承零件进行淬火、回火等热处理工艺，以提高其硬度、耐磨性和耐腐蚀性能。

4. 精密磨削：对热处理后的轴承零件进行精密磨削，包括内外径的磨削、滚道的磨削等，以进一步提高尺寸精度和表面质量。

5. 清洗和检测：对磨削后的轴承零件进行清洗和检测，确保其符合技术要求和质量标准。

6. 组装：将各个轴承零件组装成轴承组件，并进行润滑和封装，最终形成成品轴承。

7. 检验和包装：对组装好的轴承进行质量检验和包装，保证产品质量和外观要求，以便出厂销售和使用。

以上是一个典型的轴承加工工艺流程，不同规格和要求的轴承可能会有所差异，但整体工艺流程是类似的。在整个加工过程中，严格遵守工艺要求和质量标准，确保轴承制造出的产品符合用户的需求和期望。轴承加工是一项精密加工工艺，其产品广泛应用于机械设备、汽车、风力发电、航空航天等领域。在轴承加工工艺中，每一个环节都至关重要，对于原材料的选择、精度的控制、表面处理、装配等都要求严谨。以下将深入探讨轴承加工的一些重要环节。

对于原材料的选择，轴承通常选用高碳铬钢或不锈钢材料。高碳铬钢材质具有良好的硬度和耐磨性，能够满足轴承对于承载能力和耐磨性的要求，而不锈钢材料主要用于一些特殊环境下的轴承制造。原材料的选择对于轴承的性能和使用寿命起着至关重要的作用。

在轴承加工的车削工艺中，控制尺寸精度是至关重要的。由于轴承在运转过程中要求高速旋转，因此对于外径、内径、滚道的精度要求非常高。特别是在滚道的磨削工艺中，需要保证其精度和圆度，以确保轴承的运转平稳，减小摩擦阻力，降低能量损耗。

热处理是轴承加工中非常重要的一环。淬火可以使轴承零件达到一定的硬度，从而具有良好的耐磨性和承载能力，而回火则可以提高零件的韧性和减小内部应力。通过适当的热处理工艺，可以使得轴承的性能得到最佳的平衡，从而提高其使用寿命和稳定性。

轴承制造工艺流程

轴承是一种旋转运动的零件，广泛应用于各种机械设备中。轴承的制造工艺流程包括以下几个主要步骤：

1.材料准备：轴承的材料一般选用高品质的轴承钢，如GCr15、首先需要从供应商处购买合格的轴承钢材料，并进行材料的检验和鉴定。

2.热处理：轴承钢经过锻造后，需要进行热处理，以提高其硬度和强度。热处理过程包括均热、淬火和回火等步骤，以使轴承钢具有所需的机械性能。

3.毛坯制备：将经过热处理的轴承钢锻坯进行车削、锯切等操作，将其加工成符合轴承尺寸和几何要求的毛坯。毛坯可通过铣床、车床和切割等机械设备进行加工。

4.理化分析：对轴承毛坯进行理化分析，以检测其化学成分、机械性能等指标是否符合要求。常用的检测手段包括金相显微镜、硬度计、冲击试验仪等。

5.精车：对轴承毛坯进行精车，以提高表面质量和尺寸精度。精车过程可以采用磨床、车床等设备进行，使得轴承表面光滑平整，并控制尺寸在规定的公差范围内。

6.组装：将精车好的轴承外环、内环和滚动体进行组装。组装过程需要使用适当的工具和设备，以确保各零件的配合间隙、间隔和位置。

7.试验和检测：组装后的轴承进行试验和检测，以验证其性能和质量。常见的检测项目包括径向游隙、轴向游隙、旋转精度、噪音和振动等。 8.表面处理：对轴承外环和内环表面进行处理，以提高其耐磨、耐腐蚀和润滑性能。表面处理方式包括电镀、浸油、热处理等。

9.包装和出厂：对合格的轴承进行包装，以便于运输和流通。包装方式通常包括盒装、木箱装等。经过包装后，轴承即可出厂销售。

轴承制造工艺流程的每个步骤都需要特定的设备和工艺技术支持，其中精车、组装和检测是关键步骤，直接影响轴承的质量和性能。进一步提高轴承制造工艺水平，优化流程，提高产品质量，是轴承制造行业面临的挑战和任务。

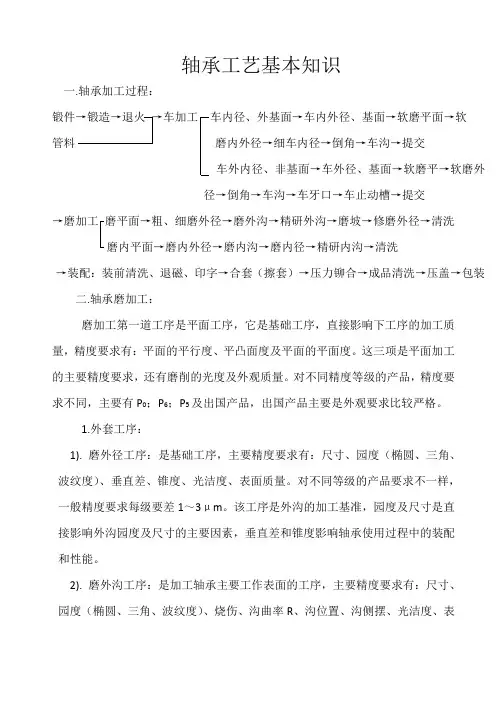

轴承工艺基本知识

一.轴承加工过程：

锻件→锻造→退火 →车加工

车内径、外基面→车内外径、基面→软磨平面→软

管料 磨内外径→细车内径→倒角→车沟→提交

车外内径、非基面→车外径、基面→软磨平→软磨外径→倒角→车沟→车牙口→车止动槽→提交

→磨加工 磨平面→粗、细磨外径→磨外沟→精研外沟→磨坡→修磨外径→清洗

磨内平面→磨内外径→磨内沟→磨内径→精研内沟→清洗

→装配：装前清洗、退磁、印字→合套（擦套）→压力铆合→成品清洗→压盖→包装

二.轴承磨加工：

磨加工第一道工序是平面工序，它是基础工序，直接影响下工序的加工质量，精度要求有：平面的平行度、平凸面度及平面的平面度。这三项是平面加工的主要精度要求，还有磨削的光度及外观质量。对不同精度等级的产品，精度要求不同，主要有P0；P6；P5及出国产品，出国产品主要是外观要求比较严格。

1.外套工序：

1). 磨外径工序：是基础工序，主要精度要求有：尺寸、园度（椭圆、三角、波纹度）、垂直差、锥度、光洁度、表面质量。对不同等级的产品要求不一样，一般精度要求每级要差1～3μm。该工序是外沟的加工基准，园度及尺寸是直接影响外沟园度及尺寸的主要因素，垂直差和锥度影响轴承使用过程中的装配和性能。

2). 磨外沟工序：是加工轴承主要工作表面的工序，主要精度要求有：尺寸、园度（椭圆、三角、波纹度）、烧伤、沟曲率R、沟位置、沟侧摆、光洁度、表面质量等。对不同等级的产品要求不一样，该工序的尺寸要求较松。由于外沟从1990年以后均采用浮动圆弧支点，故可以改变部分外径园度对外沟园度的影响。因此外径园度要求一般控制在外沟园度要求的基础上，约小1～2。实际工作中外沟园度基本保证在外径园度要求上下约1μm左右。平面的平行度等三项精度影响外沟的沟侧摆。
