变速箱的装配工艺流程

变速箱装配工艺流程
壳体上线，加装，放油螺塞→铆接变速箱总成铭牌→装中间轴前轴承，中间轴总成，中间轴后轴承→装倒档，隔轮及倒档轴→装中间大螺母，中间轴后盖板，倒档轴锁片→吊装二轴总成并压装二轴后轴承→装里程表主动齿轮，隔套及二轴后轴承盖总成→装一轴总成及一轴盖板总成→装中间轴O型密封圈及离合器壳→装凸缘总成并打紧二轴大螺母→装上盖总成和顶盖总成→装分离轴承座总成，润滑软管，油杯，分离叉。

分离叉轴等→装取力盖板→水密下线检测→合格入库。

壳体上线
装中间轴前轴承，中间轴总成及中间轴后轴承装倒档
第二轴
吊装二轴总成并压装二轴后轴承。

变速箱装配工艺流程变速箱装配是一项复杂而关键的工艺，涉及多个零部件的组装和调整。

下面是一份变速箱装配的工艺流程，以供参考：1.零部件准备准备所有需要使用的零部件，包括齿轮、轴承、离合器片等。

对每个零部件进行检查和清洁，确保其质量和完整性。

2.齿轮组装将齿轮按照设计要求组装在主轴上，并确保每个齿轮的位置和配合度正确。

进行齿轮的啮合测试，确保齿轮间的传动顺畅且无异常噪音。

3.轴承安装根据设计要求，在适当的位置安装轴承，确保其与齿轮和轴之间的配合精确。

使用专用工具将轴承安装到规定的位置，确保其稳固和正确的摩擦力。

4.离合器装配将离合器片和压盘按照设计要求进行组装，并进行调整和校正。

安装离合器装置，确保其能够正确地与齿轮和轴进行联动和分离。

5.润滑系统安装安装润滑系统，包括油泵、油管和油箱等。

进行润滑系统的测试和调整，确保其能够正常供油和维持适当的油压。

6.装配外壳和密封件将变速箱外壳与内部组件进行配合，并使用螺栓和紧固件进行固定。

安装密封件和垫圈，确保变速箱的密封性和防护性能。

7.动力传动装置安装安装动力传动装置，如驱动轴和传动链条等。

进行传动装置的调整和测试，确保其能够正确地传递动力和扭矩。

8.调试和测试对已完成的变速箱进行调试和测试，检查其各项功能和性能是否正常。

进行负载测试和实际工况模拟测试，以验证变速箱在实际使用中的可靠性和稳定性。

9.清洁和包装清洁已经装配好的变速箱，确保其外观干净无污染。

使用适当的包装材料和方法，对变速箱进行包装和保护，以确保其在运输和存储过程中不受损坏。

需要注意的是，以上工艺流程仅为一般性指导，具体的装配工艺可能会因不同的变速箱类型和制造商而有所差异。

在实际操作中，应根据相关的设计要求、标准和规范，结合实际情况进行具体的工艺流程制定，并与专业工程师和生产人员进行合作，以确保装配质量和产品性能的稳定性。

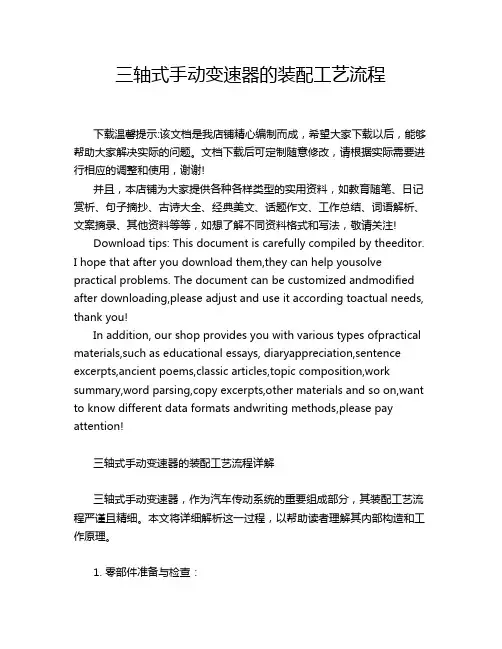

三轴式手动变速器的装配工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!三轴式手动变速器的装配工艺流程详解三轴式手动变速器，作为汽车传动系统的重要组成部分，其装配工艺流程严谨且精细。

变速箱拆装工艺流程一 概述变速箱安装在液力变矩器的后面，来自变矩器的动力通过变速箱的输入轴传递到变速箱，再有驱动轴传递到前后驱动轴。

二 变速箱常见故障故障现象 检查结果 故障分析 故障排除 在某一档位行车无力或者无法行驶变速箱油底壳油发黑并有异味1.变速箱长期处于超载工作2.变速箱没有按运行时间进行换油3.频繁的突然变速操纵对离合片进行更换变速箱壳体上有渗油迹象变速箱前后盖有裂纹 深沟轴承磨损，变速箱在运行时，轴体发生圆跳动，频繁冲击壳体换新的深沟轴承三 需修装载机验收经过技术员对故障机器进行故障检查并确诊验收。

四 装载机大修前期处理将机器停在坚硬平整的地面上，将工作装置降至地面，并且堵塞住轮子，防止车辆移动，之左边：主动摩擦片右边;从动摩擦片均已经受到严重划伤和磨损后拆除司机室下面的外围挡板，再用高压水枪认真清洗机器表面和内部的泥土和油污，尤其是变速箱外围件。

六变速箱外围件拆除1.拆除并移走司机室。

2.解除变速箱上面的相关联的管路和电线。

3.取下发动机与变速箱的联结螺栓，两人配合用吊具吊出变速箱。

注意：a)在吊取变速箱时一定要确保变速箱平衡并且晃动小。

b)拆除的管道口要用布头堵住。

c)用遮布盖住发动机飞轮。

七变速箱安置将变速箱平稳安置在修理车间的特定位置，确保空旷平整清洁。

八变速箱总成分解1.拆解变速箱外围件。

2.解体变速箱的前后壳体。

3.两人配合取出变速箱三根主轴，之后拆除变矩器和停车制动离合器。

4.两人配合拆解各档位离合器和变矩器和壳体上各轴承。

注意：a)在拆解时一定要把零件进行分类分开摆放防止错乱。

b)在拆解停车制动中的保持器是一定要与壳体之间做好记号。

九零件清洗和除油将拆解的各个零件用超声波清洗机清洗（没有条件可用清洁柴油清洗），之后用压缩空气吹干净。

十技术员对零件鉴定并分类，同时记录需更换的零件号和数量1.技术员对清洁后的所有零件进行鉴定并分类为报废零件，可用零件，需修零件。

2.对需修零件进行修理，对报废零件进行记录，申报新的零件。

变速箱装配线方案设计在汽车制造业中，变速箱是一个至关重要的部件，它影响到汽车的性能和驾驶体验。

为了提高生产效率和降低成本，设计一个高效的变速箱装配线方案至关重要。

本文将讨论变速箱装配线方案的设计，以实现高效、准确和可靠的装配过程。

一、工艺流程设计在设计变速箱装配线方案之前，需要明确整个工艺流程。

典型的变速箱装配工艺流程包括零部件加工、清洗、检测、组装和测试等环节。

根据实际情况，可以将流程进行进一步细分，并确定各个环节的顺序和流转方式。

在设计过程中需要考虑到各个环节之间的协调与配合，以确保装配过程的顺畅。

二、布局设计一个高效的装配线方案需要合理的布局设计。

首先，需要确定装配线的整体布局，包括主线和分支线的设置以及各个工作站的位置。

在安排工作站位置时，要考虑到物料的流向和人员的操作便利性，以减少空间浪费和工作站之间的移动距离。

同时，还要考虑到各个工作站之间的协调和协作，以确保生产效率的最大化。

三、设备选择选择适当的设备是一个成功的装配线方案设计的关键。

根据装配线的需求，需要选取具有高精度、高效率和稳定性的设备。

例如，自动化装配设备可以提高生产效率和产品质量，并减少人工操作的误差。

此外，还需要考虑到设备的维护成本和可靠性，以确保装配线的稳定运行。

四、人员培训一个高效的装配线方案不仅仅依赖于设备和工艺流程，还需要员工的合理培训和管理。

在设计装配线方案之前，需要对员工进行技能培训，提高其操作设备和执行工艺流程的能力。

此外，还需要建立一套完善的管理机制，包括岗位职责、工作流程和绩效考核等，以确保装配线的执行符合标准和要求。

五、质量控制质量控制是一个装配线方案设计中至关重要的环节。

在设计过程中，需要考虑到各个环节的质量控制措施，以确保产品的质量和合格率。

例如，在装配过程中可以设置自动检测装置，及时发现和修复装配中的问题。

此外，还需要建立一套全面的质量管理体系，包括质量跟踪、不良品处理和质量改进等，以持续提高产品质量。

变速箱分解和组装操作规程预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制变速箱分解和组装操作规程1.把变速箱夹在修理架(VW540)上,放出变速箱机油,将变速器后盖拆下,取出调整垫片和密封垫圈.2.小心地将第3、4档换挡滑杆向第3档方向拉至小的档块取出,将换档杆重新推倒空档位置3.使倒车档和第一档齿轮啮合,锁住轴及旋下主动齿轮螺母4.用工具VW540和30-211A顶住输入轴,取下输入轴的档圈和垫片5.用拉出器拉出输入轴的向心滚珠轴承,取出输入轴6.用工具VW411压出小齿轮1输出轴,取出差速器7.压住倒档齿轮轴并取出倒档齿轮8.进行部件的检查,维修或更换、调整9.将换档滑杆第一、二档换档拔叉和主动齿轮一起装入轴承支座并压入圆锥滚柱轴承的第一内环,使用工具VW412、VW426、VW402等10.安装好第一、二档夹紧爪,压入弹性销,安装倒档齿轮,压入轴、安装输入轴11.拉回第三、四档的换档滑杆,直至第三、四档的换档拔叉能够装入滑动套为止,将换档拔叉能够装入滑动套筒为止,将换档滑杆放入空档位置并将换档滑杆与换档拔叉及销子固定住12.放好新的密封环,并将齿轮组装入变速箱壳体内,且轴承支座与输入和主动齿轮连在一起,压入定位销,用25牛顿·米的力矩拧紧螺钉13.用30-211A、VW295、VW51压入输入轴的向心滚珠轴承或组合式轴承14.啮合第一档和倒车档齿轮用10牛顿·米的力矩拧紧主动齿轮螺母并锁紧15.将换档滑杆置于空档位置,小心地将三、四档换档滑杆朝第三档方向拉出直至能安装互锁销为止,在止位块处少许涂一点润滑油并将互锁销滑杆重新置于空档位置16.安装差速器17.注意事项:17.1换档滑杆不能拉出太远,否则同步器内的档块会弹出来,换档滑杆不能回到空档位置17.2在压出主动齿轮时,要注意第一、二档换档滑杆的间隙,必要时要轻轻的敲击防止卡住18.组装好后,装车要求其他相关部位安装牢固,并注入合适的变速箱机油19.行驶检查,换档灵便,不掉档、不乱档,齿轮无异响,无渗漏20.依据:《桑塔纳变速箱维修手册》。

支架螺栓，取下拨叉轴支架（见图 3-6 ）。

1推式离合器拨叉轴的拆卸把变速器总成清理干净后平放在垫有软胶皮干净的地面上（见图3-1）;拆下离合器拨叉上螺栓，拆下离合器拨叉轴的平键，取下离合器拨叉轴和拨叉、分离轴承、低压软管和滑脂 杯（见图3-2）向上提起拨叉轴，拨叉轴下端平键自然落下，取下上方平键（见图3-5）；拆下拨叉轴3-3）；用卡簧钳取下拨叉轴下端的弹性图3-1 2拉式离合器拨叉轴的拆卸拆下紧固拨叉与拨叉轴的两颗紧钉螺钉（见图 图3-2挡圈（见图3-4）图3-3图3-4图3-5 3拆下拨叉轴支架（见图 3-7 ）和箱体进油管、输入轴进油管和出油管总成（见图 3-8 ）。

5卸下连接油泵与前壳的六只 M10的螺栓，不需拆卸用于连接油泵前后壳的两只螺栓（图3-11中圈内所示），轻轻转动输入轴带动副轴转动使装在左副轴轴端的钢球对准油泵壳体上 的缺口（见图3-12），手抓油泵向外用力拆下油泵总成（如不好拆卸也可在确认左副轴轴端 的钢球对准油泵壳体上的缺口的前提下用M12X50的顶丝旋入图3-11箭头所示的两个螺栓孔内将油泵顶出），从左副轴轴端取出钢球（见图 3-13，箭头所指为钢球取出位置）。

图 3-11 图 3-126箱内管2与前壳间为间隙配合，可用螺丝刀钩住箱内管 2端部内侧将其挑出（见图3-14）；拆下输入轴及副轴上的止动环（见图3-15 ）。

图3-64拆下输入轴端盖总成（见图 撬本图圈内所示的凸起）。

3-9 ）和副轴端盖（见图3-10，拆副轴端盖时可用平口螺丝刀图3-7 图3-8图3-9 图 3-10图3-13图3-14图3-15图3-167拆下前壳内所有连接中壳与前壳的连接螺母（见图3-16 ）;然后拆下前壳外连接中壳与前壳的连接螺母，留下2〜3个不卸以保证竖直吊装时中壳与前壳不分离（见图3-17 ）。

图3-17图3-188松开小盖上部四只螺栓及范围挡气缸两只气管的空心螺栓，拆下小盖总成（见图3-18、图3-19 ）。

汽车变速箱生产工艺
汽车变速箱是汽车的重要部件，是实现汽车正常运行的关键设备。

汽车变速箱的生产工艺包括以下几个步骤：
1. 零部件加工
汽车变速箱的生产通常需要大量的零部件，包括齿轮、轴、离合器等。

这些零部件需要通过机加工、锻造、冲压等工艺进行加工制造。

2. 零部件组装
加工好的零部件需要进行组装。

组装过程中需要根据设计要求，将各个零部件按照一定的顺序进行装配。

同时，还需要进行各个零部件的调整、检测，确保装配的质量。

3. 表面处理
经过组装的汽车变速箱需要进行表面处理。

表面处理包括除油、除锈、喷漆等工艺。

除油是为了去除表面的油污和杂质；除锈是为了去除表面的生锈层；喷漆是为了美观，并且能够提供一定的防腐、防锈功能。

4. 性能测试
经过表面处理的汽车变速箱需要进行性能测试。

测试包括传动效率、换挡平顺性、换挡快速性等方面的测试。

通过测试，可以检验汽车变速箱的质量和性能是否符合要求。

5. 产品包装
测试合格的汽车变速箱需要进行产品包装。

包装过程中需要对
汽车变速箱进行外包装，以确保产品在运输过程中不受损坏。

6. 成品库存
包装完毕的汽车变速箱需要进行成品库存。

成品库存是为了保证供应的连续性和生产的稳定性。

总之，汽车变速箱的生产工艺涉及到材料加工、零部件组装、表面处理、性能测试、产品包装和成品库存等环节。

通过这些工艺的操作，才能保证汽车变速箱具备良好的性能和质量，以满足消费者的需求。

变速箱装配工艺流程变速箱是汽车的重要组成部分，其装配工艺流程对汽车的性能和使用寿命有着重要影响。

下面将介绍变速箱装配的工艺流程，以便更好地了解和掌握这一关键的汽车制造工艺。

首先，变速箱的装配工艺流程通常包括以下几个步骤：1.零部件检查，在进行变速箱装配之前，需要对所有零部件进行检查，确保其质量符合要求。

这包括齿轮、轴承、密封件等各种零部件的外观质量和尺寸精度的检验。

2.清洗和涂油，在装配之前，需要对所有零部件进行清洗，以去除表面的污垢和杂质。

然后对需要润滑的零部件进行涂油处理，以确保装配后的正常运转。

3.主体装配，将各个零部件按照装配图纸和工艺要求进行组装，包括齿轮、轴承、油封等，确保各部件的配合精度和装配质量。

4.调试和检验，在完成主体装配后，需要进行变速箱的调试和检验工作，包括传动比的调整、噪音和振动的检测等，以确保变速箱的性能符合要求。

5.包装和出厂，最后，对装配完成的变速箱进行包装和标识，然后进行出厂检验，确保产品质量符合标准，可以投放市场销售和使用。

以上就是变速箱装配的工艺流程，每一个步骤都至关重要，任何环节的失误都可能导致变速箱的质量问题，影响汽车的性能和安全。

因此，在实际操作中，需要严格按照工艺流程进行操作，并且加强质量管理和过程控制，以确保变速箱装配的质量和可靠性。

总之，变速箱装配工艺流程是汽车制造过程中的重要环节，对汽车的性能和使用寿命有着直接影响。

只有严格按照工艺要求进行操作，加强质量管理和过程控制，才能确保变速箱的质量和可靠性，满足汽车市场的需求。

希望本文的介绍能够帮助大家更好地理解和掌握变速箱装配工艺流程，为汽车制造业的发展贡献自己的力量。

变速箱装配工艺流程
《变速箱装配工艺流程》
变速箱是汽车的重要零部件之一，它直接影响着汽车的性能和舒适性。

而变速箱的装配工艺则决定了变速箱的质量和性能。

下面我们来了解一下变速箱装配的工艺流程。

1. 零部件清洗
在变速箱装配的第一步，各个零部件需要进行清洗，以确保表面没有杂质和尘土。

清洗后的零部件能够更好地保持润滑和密封，提高变速箱的使用寿命。

2. 组装零部件
装配工人根据相关图纸和工艺，将清洗过的零部件按照一定的顺序组装起来。

这个过程需要非常细致和精密，因为每个零部件的位置和角度都对变速箱的性能有着直接的影响。

3. 测试
在完成装配后，变速箱需要进行严格的测试，包括静态测试和动态测试。

静态测试主要是对变速箱的各个部件进行功能的测试，包括润滑情况、密封情况等。

动态测试则是将变速箱安装到汽车上，进行实际的行驶测试，以确保变速箱的正常工作。

4. 调试
在测试完毕后，可能需要对变速箱进行一些微调，以确保其性能达到最佳状态。

这个过程需要经验丰富的技术人员进行，并且需要运用一些专业的仪器设备。

5. 包装
最后，经过测试和调试的变速箱将被包装起来，准备发往汽车生产线。

包装过程也需要非常小心，以确保变速箱在运输过程中不受损坏。

以上就是变速箱装配的工艺流程，每一个步骤都需要非常细致和精密的操作。

只有经过这些严格的工艺流程，才能保证变速箱的质量和性能达到标准，从而为汽车的性能和舒适性提供保障。
