一、判断改错题：（每小题1分，共10分）
(正确的打T，错误的打F并在原题上改正)

1．基本偏差决定公差带的位置。 （ ）
2．图样标注错误！未找到引用源。 mm的轴，加工得愈靠近基本尺寸就愈精确。
（ ）

3．未注公差尺寸即对该尺寸无公差要求。 （ ）
4．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（ ）
5．某实际要素存在形状误差，则一定存在位置误差。 （ ）

6．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。 （ ）
7．受交变载荷的零件，其表面粗糙度值应小。 （ ）
8．零件工艺尺寸链一般选择最重要的环作封闭环。 （ ）
9．要提高封闭环的精确度，就要增大各组成环的公差值。 （ ）
10．用多次测量的算术平均值表示测量结果，可以减少示值误差数值。 （ ）
二、填充题：（每空格1分，共20分
1．对机械产品总体精度分析可采用的两个基本方法是＿＿＿＿和＿＿＿＿。
2．孔和轴的公差带由＿＿决定大小，由＿＿决定位置。
3．圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。
4．评定长度是指＿＿，它可以包含几个＿＿。
5．测量表面粗糙度时，规定取样长度的目的在于＿＿。
6．尺寸链在精度设计中的方法有＿＿＿＿ 、＿＿＿＿ 、＿＿＿＿ 和调整法
7．随机误差通常服从正态分布规律,具有以下基本特性：＿＿＿＿ 、＿＿＿＿ 、＿＿＿＿ 和抵
偿性。

8．国家标准规定花键的定心方式为＿＿＿＿，采用＿＿＿＿基准制，配合性质为＿＿＿＿
9．评定表面粗糙度的附加参数包括有＿＿＿＿和＿＿＿＿。

三、选择题：（每小题1分，共10分）
1．在标准公差的计算公式中，常用尺寸段的IT5～IT18采用＿＿＿＿公比数系。
A．R 5
B．R10
C．R20
D．R40
E．R80

2．对于零件尺寸链封闭环的确定，论述正确的是
A．有装配精度要求的那一环
B．加工过程中所需要的加工余量
C．精度要求最低，图样上不标注的那一环
D．在零件加工过程中最后形成的那一环
第 页 ( 共 页 )
3．形位公差带形状是直径为公差值t的圆柱面内区域的有＿＿。
A．轴线对轴线的垂直度
B．轴线对端面的垂直度
C．端面跳动
D．径向跳动

4．形位公差带形状是距离为公差值t的两平行平面内区域的有＿＿。
A．平面度。
B．任意方向的线的直线度。
C．线对面的平行度。
D．任意方向的线的位置度。

5．某孔的设计尺寸为错误！未找到引用源。,○E，则＿＿。
A．局部实际尺寸应小于或等于最小实体尺寸
B．被测要素遵守MMVC边界
C．当被测要素尺寸为Φ10 mm时，允许形状误差最大可达0．015mm。
D．当被测要素尺寸为Φ10．01 mm时，允许形状误差可达0．01 mm 。

6．用计量器具进行测量，其中单次测量的标准偏差为σ＝0.007mm，现经过反复测量，测量
精度达到0.002mm，至少应测量＿＿。
A．＜ 10次
B．＝ 10次
C．＞10次
D．全不对

7．被测要素采用最大实体要求的零形位公差时＿＿。
A．位置公差值的框格内标注符号,○E；

B．位置公差值的框格内标注符号￠0○M；
C．实际被测要素处于最大实体尺寸时，允许的形位误差为零；
D．被测要素遵守的最大实体实效边界等于最大实体边界；
E．被测要素遵守的是最小实体实效边界。

8．表面粗糙度代（符）号在图样上应标注在＿＿。
A．可见轮廓线上
B．尺寸界线上
C．虚线上
D．符号尖端从材料外指向被标注表面
E．符号尖端从材料内指向被标注表面
9．下列有关标准偏差σ的论述中，正确的有
Ａ、σ的大小表征了测量值的离散程度。
Ｂ、σ越大，随机误差分布越集中。
Ｃ、σ越小，测量精度越高。
Ｄ、一定条件下，某台仪器的σ值通常为常数。
Ｅ、多次等精度测量后，其平均值的标准偏σL =σ/n。

10．通常滚动轴承采用过渡配合，其内外径的公差带相对零线的位置是＿＿＿＿
A．外径在内径的上方
B．外径在内径的下方
C．均在上方
D．均在下方

四、简答题：（每题5分，共10分）
1．简述现代标准化的定义及标准的种类
2．简述齿轮零件的设计步骤与要求
五、计算题（共30分）
【确定配合与尺寸】（8分）
1．有一联轴节的孔、轴配合,其基本尺寸为￠32mm，配合要求在－0.018～－0.059mm之间,试确
定联轴节孔和轴的精度等级和配合种类。（加分值）
基本尺寸 （mm） 标准公差（μm） 轴的基本偏差（μm）
IT5 IT6 IT7 IT8 m n p r s t
≥30～50 11 16 25 39 +9 +17 +26 +34 +43 +48
【公差原则的计算分析】（8分）
2．设计一种气阀接插件，其尺寸精度如图所示，现要求：
（1）指出被测要素遵守的公差原则和边界；（加分值）
（2）求出其（体外）作用尺寸和最大实体实效尺寸；（加分值）
（3）求被测要素的形位公差的给定值，最大允许值的大小；（加分值）
（4）若被测要素实际尺寸处处为￠50.03mm mm，孔的同轴度误差为ф0.07mm，判断其同轴度的
合格性，并说明理由。（加分值）
【尺寸链的计算分析】（8分）
3．加工如图4-22所示轴套。加工顺序为：车外圆、车内孔，要求保证壁厚为10±0.05mm，试
计算轴套也对外圆的同轴度公差，并标注在图样上。（加分值）

【测量结果的数据处理】（6分）
4．在相同条件下，对某轴同一部位的直径重复测量15次，各次测量值分别为：
￠10.429、￠10.435、￠10.432、￠10.427、￠10.431、
￠10.428、￠10.430、￠10.434、￠10.428、￠10.430、
￠10.431、￠10.429、￠10.432、￠10.429、￠10.429，
判断有无系统、粗大误差，并给出算术平均值的测量结果。其置信概率为99.73％
六、综合题：（共20分）
1．改正图中各项形位公差标注上的错误（另外画一个改正后视图，不得改变形位公差项目）。（加
分值）
2．用相对测量法测量模数齿数Z=14，m=3错误！未找到引用源。 的直齿圆柱齿轮的齿距累积误
差错误！未找到引用源。及齿距偏差错误！未找到引用源。 ，测得数据见下表所示。该齿轮的
精度等级为7（错误！未找到引用源。 ）6（ 错误！未找到引用源。、 错误！未找到引用源。）
GB/T10095.1-2001
，其中 错误！未找到引用源。＝30错误！未找到引用源。， 错误！未找到引用源。
＝±11，试问该齿轮的错误！未找到引用源。 和错误！未找到引用源。 是否合格? （加分值）

（附：错误！未找到引用源。 ，其中错误！未找到引用源。 ）
测量数据表
齿序号（n）
1 2 3 4 5 6 7 8 9 10 11 12 13 14
齿距相对偏差／
错

误！未找到引用源。

0 +6 +9 -3 -9 +15 +9 +12 0 +9 +9 +3 +2 -6

合集下载

11-12机械设计基础试卷(B卷)

11-12机械设计基础试卷(B卷)

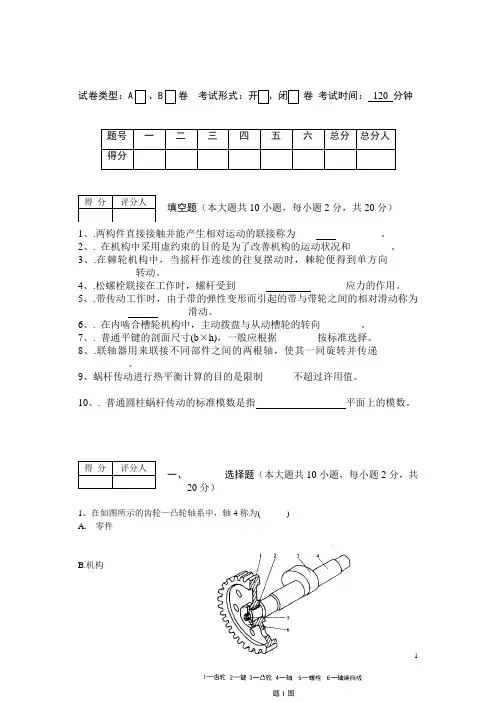

1 试卷类型：A 、B 卷 考试形式：开 、闭 卷 考试时间： 120 分钟 题号 一 二 三 四 五 六 总分 总分人 得分

填空题（本大题共10小题，每小题2分，共20分） 1、.两构件直接接触并能产生相对运动的联接称为____ _________。 2、. 在机构中采用虚约束的目的是为了改善机构的运动状况和________。 3、.在棘轮机构中，当摇杆作连续的往复摆动时，棘轮便得到单方向______ _____ __转动。 4、.松螺栓联接在工作时，螺杆受到______ _______应力的作用。 5、.带传动工作时，由于带的弹性变形而引起的带与带轮之间的相对滑动称为_______ ______滑动。 6、. 在内啮合槽轮机构中，主动拨盘与从动槽轮的转向________。 7、. 普通平键的剖面尺寸(b×h)，一般应根据________按标准选择。 8、.联轴器用来联接不同部件之间的两根轴，使其一同旋转并传递________ ______。 9、蜗杆传动进行热平衡计算的目的是限制______不超过许用值。

10、. 普通圆柱蜗杆传动的标准模数是指 平面上的模数。

一、 选择题（本大题共10小题，每小题2分，共20分）

1、在如图所示的齿轮—凸轮轴系中，轴4称为( ) A. 零件

B.机构

得 分 评分人 得 分 评分人 2

C.构件 D.部件

2.、机构具有确定相对运动的条件是( ) A.机构的自由度数目等于主动件数目 B.机构的自由度数目大于主动件数目 C.机构的自由度数目小于主动件数目 D.机构的自由度数目大于等于主动件数目 3.、铰链四杆机构的死点位置发生在( ) A.从动件与连杆共线位置 B.从动件与机架共线位置 C.主动件与连杆共线位置 D.主动件与机架共线位置 4.、当轴的转速较低，且只承受较大的径向载荷时，宜选用( ) A.深沟球轴承 B.推力球轴承 C.圆柱滚子轴承 D.圆锥滚子轴承 5.、在一般机械传动中，若需要采用带传动时，应优先选用( ) A.圆型带传动 B.同步带传动 C.V型带传动 D.平型带传动 6、若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 7.、齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( ) A.齿根部分 B.靠近节线处的齿根部分 C.齿顶部分 D.靠近节线处的齿顶部分 8、.普通圆柱蜗杆传动的正确啮合条件是( ) A.mt1=ma2, αt1=αa2,γ=β B.ma1=mt2, αa1=αt2,γ=β C.mt1=ma2, αt1=αa2,γ=-β D.ma1=ma2, αa1=αt2,γ=-β （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮） 9、.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( ) A.凸缘联轴器 B.齿式联轴器 C.万向联轴器 D.弹性柱销联轴器 10、.带传动的主要失效形式是带的( ) A.疲劳拉断和打滑 B.磨损和胶合 3

机械精度设计及检测技术期末考试题

机械精度设计及检测技术期末考试题

机密★启用前大连理工大学网络教育学院2019年秋《机械精度设计与检测技术》期末考试复习题☆注意事项：本复习题满分共：400分。

一、单项选择题1、比较两尺寸精度高低的依据是（C ）。

A.基本偏差B.公差数值C.公差等级D.极限偏差2、国家标准规定的尺寸公差等级为（D ）。

A.1～12共12级B.1～18共18级C.1～20共20级D. 01～18共20级3、基本偏差为r的轴的公差带与基准孔H形成（B ）。

A.间隙配合B.过盈配合C.过渡配合D.过渡或过盈配合4、下列配合中（D ）的配合最紧。

A.H7/g6B.JS7/h6C.H7/h6D.H7/s65、零件尺寸的极限偏差是（B ）。

A.测量得到的B.设计给定的C.加工后形成的D.计算得到的二、填空题1、一个完整的测量过程应包含四个要素，它们是、、、。

测量对象、计量单位、测量方法、测量精度2、随机误差通常服从正态分布规律：这时具有的特性是、、、。

对称性、单峰性、有界性、抵偿性3、在等精度精密测量中，多次测量同一量是为了。

减小随机误差对测量结果的影响4、测量误差按其性质可分为三大类：、和。

系统误差、随机误差、粗大误差5、环境对测量的影响包括温度、、和振动等，其中影响最大。

湿度、气压、温度三、判断题1、Φ60g9的极限偏差以下偏差ei为基本偏差。

（×)2、当孔的基本偏差为H，轴的基本偏差为js至n时，一般均为过渡配合。

（√)3、尺寸精度及配合的设计，通常也称公差与配合的选用。

（√)4、公差原则可以用来指导量具设计，提高检测效率，降低检测费用。

（√)5、最大实体要求主要用于满足足够强度功能要求的场合。

（×)四、名词解释1、标准化在制订标准、组织实施标准和对标准实施进行监督的社会活动的全过程。

2、实际尺寸测量零件时获得的尺寸，也称实测尺寸或实测局部尺寸。

3、极限尺寸尺寸要素允许的尺寸的两个极端值。

4、极限偏差上（下）极限尺寸减去公称尺寸得到上（下）极限偏差值。

机械精度设计基础 试题与答案

机械精度设计基础 试题与答案

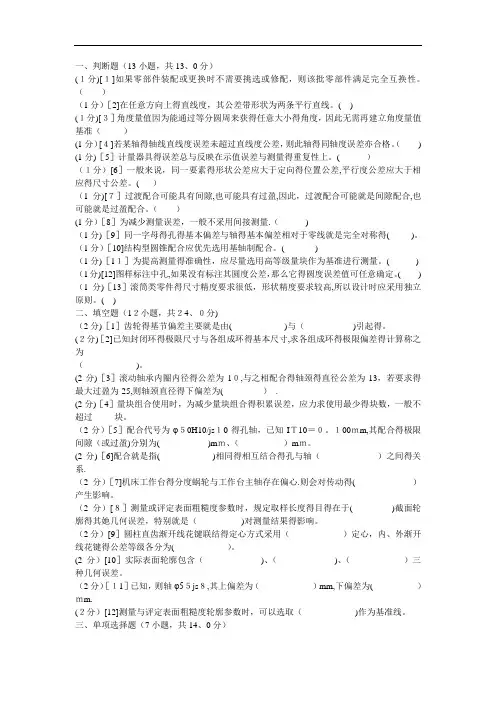

一、判断题（13小题，共13、0分）(１分)[１]如果零部件装配或更换时不需要挑选或修配，则该批零部件满足完全互换性。
