1 / 3 钢结构车间加工和各工序
样板,样杆及钻模制作→原材料的进厂→材质证明书的检查及外观检验(不合格应返回)→(对于要拼接的钢板需进行:钢板坡口的加工→拼接→焊接检验→放样下料→边缘清理→组装(“H”型钢)→焊接(四个主焊缝)→焊接检验→矫正→外形尺寸检查→铣端面→装端板→划线钻孔→产品制作部分外形最终检验→喷沙除锈(摩擦面处理)→油漆→编号包装
样板、样杆及钻模制作: 样板,样杆及钻模的切割边均需铣平，样板、钻模的中心线应标出.制作样板、样杆应根据工艺要求预留切割,刨边加工余量。样板、样杆及钻模的极限偏差
原材料的进厂及检验: 钢材应附有质量证明书，其质量标准应符合现行标准的各种技术条件并应符合设计图纸的要求，不得使用无质量证明的钢材
钢板对接坡口的加工及拼接: 由于钢板难以做到定尺供料, 短的必须进行拼接.焊接梁上下翼板接料的位置应位于梁两端1/3长度内，并与腹板接口位置相互错开300mm以上，与加筋错开100mm以上，柱子上翼板的接料位置要避开节点100mm,拼接的接缝应避开孔群。
坡口的加工应以机械加工为主,以火焰切割为辅,边缘加工：下料后,•应将焊件的外露边缘或焊接边缘的氧化物,飞溅物等污物打磨及清理干净.对于构件或零部件的外露边缘或焊接边缘(坡口), 一般都采用火焰切割,•不再进行边缘加工
组装：组合前应对机械进行空运行检查,检查各系统运转是否正常,对中系统是否准确.应检查前道工序的产品是否合格,连接接触面和沿焊缝边缘每边30--50mm范围内的铁锈,毛刺,污物等是否清理干净。
焊接: 钢结构的主结构材质一般为Q345B或Q235B。
H型钢的焊接顺序:要求对称焊；焊脚高度：按图纸标注。
焊缝的质量等级:
A一级: 主材接长的对接焊缝.
B二级: 除A以外的其它要求溶透的焊缝.
C三级: 所有角焊缝.
焊缝的外观缺陷应达到<>所示标准.
焊丝,焊剂的使用：
校正: 焊接检验合格后, 应对H型梁、柱进行校正,校正应在翼缘校直机上进行,校正前应先检查机械各部分的运转是否正常,然后根据被矫翼缘的宽度调整好机架的位置.当翼缘的厚度超过20mm时,一般需往返多次,每次矫正量不超过2mm校正好的翼缘板与腹板的垂直度应达到技术标准

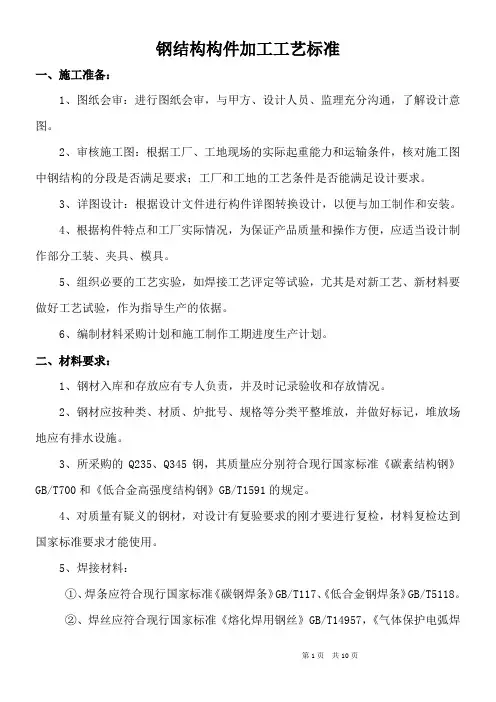

第1页 共10页 钢结构构件加工工艺标准
一、施工准备：
1、图纸会审：进行图纸会审，与甲方、设计人员、监理充分沟通，了解设计意图。
2、审核施工图：根据工厂、工地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是否满足要求；工厂和工地的工艺条件是否能满足设计要求。
3、详图设计：根据设计文件进行构件详图转换设计，以便与加工制作和安装。
4、根据构件特点和工厂实际情况，为保证产品质量和操作方便，应适当设计制作部分工装、夹具、模具。
5、组织必要的工艺实验，如焊接工艺评定等试验，尤其是对新工艺、新材料要做好工艺试验，作为指导生产的依据。
6、编制材料采购计划和施工制作工期进度生产计划。
二、材料要求：
1、钢材入库和存放应有专人负责，并及时记录验收和存放情况。
2、钢材应按种类、材质、炉批号、规格等分类平整堆放，并做好标记，堆放场地应有排水设施。
3、所采购的Q235、Q345钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。
4、对质量有疑义的钢材，对设计有复验要求的刚才要进行复检，材料复检达到国家标准要求才能使用。
5、焊接材料：
①、焊条应符合现行国家标准《碳钢焊条》GB/T117、《低合金钢焊条》GB/T5118。
②、焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957，《气体保护电弧焊 第2页 共10页 用碳钢、低合金钢焊丝》GB/T8110及《碳钢药芯焊丝》GB/T10045，《低合金钢埋弧用焊剂》GB/T17493。
③、埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB/T5293，《低合金钢埋弧用焊剂》GB/T12740的规定。
钢结构的制作工艺流程
钢结构制作工艺流程通常包括以下几个步骤：
1. 设计和规划：根据需要确定钢结构的设计要求，包括结构类型、尺寸、承载能力等，制定详细的施工方案和图纸。
2. 钢材准备：根据设计要求选择合适的钢材，如钢板、钢管等，进行材料采购和加工，确保符合质量标准和要求。
3. 钢材加工：将钢材进行切割、钻孔、翻边等加工操作，以便于后续的组装和安装。
4. 钢构件制作：根据设计图纸和加工要求，将切割和加工好的钢材进行焊接、冷弯、锻造等工艺操作，制作成所需的钢构件。
5. 表面处理：对制作好的钢构件进行除锈、喷漆或镀锌等表面处理，提高防腐性能和美观度。
6. 钢构件组装：根据设计方案和图纸，将制作好的钢构件进行组装，通过螺栓连接或焊接等方式进行固定。
7. 安装调试：将组装好的钢结构进行安装调试，确保结构的稳定性和安全性。
8. 质量检验和验收：对安装完成的钢结构进行质量检验，包括材料质量、焊缝质量、尺寸精度等，完成验收手续。
以上是钢结构制作工艺流程的基本步骤，具体实施过程可能会因项目需求和规模而有所调整和变化。
钢结构工程加工方案
一、引言
钢结构工程是一种应用广泛的工程结构，它具有轻质、高强、可靠、施工周期短、成本低等特点，因此在建筑、桥梁、厂房、设备支架等领域得到了广泛的应用。在钢结构工程加工中，为了保证工程质量和进度，需要设计一个合理的加工方案。本文将钢结构工程加工方案从加工工艺、设备及工具、质量控制、安全管理等方面进行分析和论述。
二、加工工艺
1. 钢材焊接
钢结构工程中，焊接是一种常见的加工工艺。常见的焊接方法有手工电弧焊、气体保护焊、等离子弧焊等。在焊接的过程中，需要严格控制焊接电流、电压、焊接速度，确保焊缝质量良好，达到设计要求。此外，还需要对焊接工人进行培训和考核，提高焊接质量和效率。
2. 钢材切割
切割是对钢材进行下料的重要加工工艺。常见的切割方法有等离子切割、火焰切割、数控切割等。在切割之前，需要准确测量和标记钢材，合理安排切割顺序，减少材料浪费，提高利用率。
3. 钢材冷弯
在钢结构工程中，常常需要对钢材进行冷弯加工，以满足设计要求。冷弯时需要根据设计要求选用合适的模具，控制冷弯弯曲半径、弯曲角度，防止出现裂纹和变形。
4. 钢材加工
在钢结构工程中，还需要对钢材进行钻孔、铣削、螺纹加工等。在进行这些加工工艺时，需要合理选择刀具和切削参数，以及对工件进行合理固定，确保加工质量。
5. 表面处理
钢结构经过加工后，需要进行表面处理，以提高防腐性能和美观度。常见的表面处理方法有热镀锌、喷涂防腐漆等。在进行表面处理时，需要严格按照工艺要求，确保涂层的均匀和厚度。
三、设备及工具
1. 水平加工设备 对于大型钢结构工程来说，需要配备数控切割机、冷弯机、数控钻床、数控铣床等设备，以满足复杂结构的加工需求。同时，还需要配备相应的夹具和刀具，以保证加工质量和效率。
2. 焊接设备
钢结构工程中常用的焊接设备有手工电弧焊机、气体保护焊机、等离子切割机等。在使用这些设备时，需要定期检查和维护，确保设备的正常工作。
