钢结构产品制造工艺标准

钢结构产品制造工艺标准文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]钢结构产品制造工程一、目的：本作业指导书规定了本公司钢结构制造的技术标准，用以保证钢结构产品的制造满足设计及规范的技术要求，确保产品质量。

二、适用范围：本作业指导书适用于本公司钢结构产品制造过程和技术管理的监控。

三、说明：1.本标准与设计文件一起，作为本公司钢结构制造、检验和验收的统一标准。

2.钢结构制造的生产工序必须实行“自检、互检和专检”的三级质量检验制度，防止不合格品流入下道工序。

3.制造和检验所使用的仪器、仪表和量具等，必须经过专业检定部门检定，并在检定合格周期内。

4.当执行本标准发生问题和矛盾时，应及时向设计室和技质科反映情况，通过研究及协商提出处理意见。

四、引用的主要技术标准与规范：《钢结构工程施工质量验收规范》《建筑钢结构焊接技术规程》《建筑工程施工质量验收统一标准》《气焊、手工电弧焊及气体保护焊焊缝坡口的形式与尺寸》《埋弧焊焊缝坡口的基本形式与尺寸》《钢结构焊缝外形尺寸》Z39-87 《焊接材料的验收、存放和使用》《火焰切割面质量技术要求》《涂装前钢材表面锈蚀等级和除锈等级》《低合金高强度钢结构》《热轧钢板和钢带的尺寸、外形、重量及允许偏差》T14957-94 《熔化焊用钢丝》T14958-94 《气体保护焊用钢丝》T8110-95 《气体保护电弧焊用碳钢、低合金钢焊丝》T17493-98 《低合金钢药芯焊丝》《碳素钢埋弧焊用焊剂》《工业液体二氧化碳》T5118-95 《低合金钢焊条》T5117-95 《碳钢焊条》《钢焊缝手工超声波探伤方法和探伤结果分级》《碳素结构钢》《氩气》T10045 《碳钢药芯焊丝》T12470 《低合金钢埋弧焊用焊剂》五、生产准备：在接到钢结构件生产计划后应作好以下准备工作。

1.工程概况：生产计划科应全面掌握钢结构制造的概况、材料明细表、构件明细表、计划进度要求。

钢结构制造及验收标准一、基本规定1.钢结构工程施工单位应具备相应的钢结构工程施工资质, 施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度, 施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。

2.钢结构工程施工质量的验收, 必须采用经计量检定、校准合格的计量器具。

二、下料1.钢材切割可采用气割、机械剪切、等离子切割等方法，选用的切割方法应满足工艺文件的要求。

切割后的飞边、毛刺应清理干净。

2.所有板件外露面不得手工切割，割纹深度不大于0.3mm ，局部1.0mm , 否则补焊打磨。

3.钢材切割面或剪切面应无裂纹、夹渣、分层等缺陷和大于1mm 的缺棱。

三、焊接1.焊瘤、凸起或余高过大，采用砂轮或碳弧气刨清除过量的焊缝金属；2.焊缝必须均匀饱满不得出现焊缝凹陷或弧坑、焊缝尺寸不足、咬边、未熔合、焊缝气孔或夹渣等应在完全清除缺陷后进行补焊；3.对焊接的焊缝进行探伤，应按每条焊缝计算百分比，且探伤长度不应小于200mm，当焊缝不足200mm时，应当对整条焊缝进行探伤。

四、矫正与成型1.矫正可采用机械矫正、限定温度的加热矫正、加热矫正与机械联合矫正等方法。

2.矫正后的钢材表面，不应有明显的凹痕或损伤，划痕深度不得大于0.5mm ，且不应大于该钢材厚度允许负偏差的1/2 。

3.料架钢结构整体精度偏差±2mm，根据图纸要求进行制造。

4.马鞍座表面平整度精度±1mm，根据图纸要求进行制造。

5.屋顶钢构整体精度偏差±2mm，按照图纸要求进行制造。

五、除锈喷漆1.涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定。

处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等，所加工的钢构件除锈等级为Sa2.5，且所有构件抛丸除锈后1小时内即喷涂油漆。

2.防腐油漆按环氧富锌底漆(耐最高温度120°C，颜色为灰色)耐高温面漆(耐最高温度320°C )考虑;漆膜总厚度120μm。

钢结构的制造与加工钢结构在现代建筑中得到广泛应用，它具有高强度、抗震性能好、施工周期短等优点，被认为是建筑结构的重要选择。

本文将介绍钢结构的制造与加工过程，以及相关的工艺和技术。

一、材料准备制造钢结构的首要工作是准备合适的材料。

钢结构常用的材料包括碳钢、合金钢等。

这些材料的选择需根据工程所需的强度、耐腐蚀性、成本等因素进行综合考虑。

在材料准备阶段，需要进行材料的筛选、质量测试，确保材料符合规定的标准和要求。

二、制造流程1. 设计和图纸准备在制造钢结构之前，需要进行详细的设计和图纸准备。

设计人员根据建筑要求和结构强度计算结果，制定出相应的制造方案和详细图纸。

这些图纸包括结构草图、构件尺寸和连接方式等信息，为制造过程提供了指导和依据。

2. 钢材切割和预处理首先，需要对钢材进行切割和预处理。

切割可以采用火焰切割、等离子切割或激光切割等技术，根据构件的形状和要求进行精确的切割。

然后，对切割好的钢材进行清洁和除锈处理，以保证表面的光洁度和防腐性能。

3. 焊接和装配接下来，进行焊接和构件的装配工作。

焊接是钢结构制造的核心环节，可以使用手工焊接、自动焊接或机器人焊接等方法。

通过焊接，将各个构件连接在一起组成整体结构。

在装配过程中，需要进行精确的尺寸控制和对齐，确保结构的稳定性和准确性。

4. 检验与质量控制制造完成后，需要进行检验与质量控制工作。

根据相关标准和规定，对钢结构进行检测，包括尺寸检查、焊缝质量检测、非破坏性检测等。

通过严格的质量控制，确保钢结构的质量符合要求，满足工程的安全性和可靠性。

三、加工工艺和技术1. 冷弯成型冷弯成型是制造钢结构中常用的一种加工工艺。

通过在常温下对钢材进行弯曲和加工，得到所需的形状和尺寸。

冷弯成型工艺具有操作简便、生产效率高等优点，广泛应用于钢结构制造中。

2. 切割和钻孔钢结构中常常需要进行切割和钻孔的加工。

切割可以采用火焰切割、等离子切割或激光切割等技术。

钻孔可以使用钢结构专用的钻孔设备或加工中心进行。

钢结构构件加工工艺标准一、施工准备：1、图纸会审：进行图纸会审，与甲方、设计人员、监理充分沟通，了解设计意图。

2、审核施工图：根据工厂、工地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是否满足要求；工厂和工地的工艺条件是否能满足设计要求。

3、详图设计：根据设计文件进行构件详图转换设计，以便与加工制作和安装。

4、根据构件特点和工厂实际情况，为保证产品质量和操作方便，应适当设计制作部分工装、夹具、模具。

5、组织必要的工艺实验，如焊接工艺评定等试验，尤其是对新工艺、新材料要做好工艺试验，作为指导生产的依据。

6、编制材料采购计划和施工制作工期进度生产计划。

二、材料要求：1、钢材入库和存放应有专人负责，并及时记录验收和存放情况。

2、钢材应按种类、材质、炉批号、规格等分类平整堆放，并做好标记，堆放场地应有排水设施。

3、所采购的Q235、Q345钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。

4、对质量有疑义的钢材，对设计有复验要求的刚才要进行复检，材料复检达到国家标准要求才能使用。

5、焊接材料：①、焊条应符合现行国家标准《碳钢焊条》GB/T117、《低合金钢焊条》GB/T5118。

②、焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957，《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110及《碳钢药芯焊丝》GB/T10045，《低合金钢埋弧用焊剂》GB/T17493。

③、埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB/T5293，《低合金钢埋弧用焊剂》GB/T12740的规定。

6、材料管理：①、钢结构工程所采用的钢材，焊接材料，紧固件、涂装材料等应附有产品的质量合格证文件、中文标志及检验报告，各项指标应符合现行国家产品标准和设计要求。

②、进场的原材料，除有出厂质量证明书外，还应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好记录，并想甲方和监理提供检验报告。

钢结构制作施工工艺标准1．0．1．1合用范围当前，建筑钢结构在我国得到蓬勃的发展，为了适应建筑铒结构发展的需要，保证工程质量，做到技术先进、经济合理、宝全合用，制定本施工工艺标准。

本施工工艺标准合用于建筑钢结构的加工制作。

1．O．1．2编制参考标准及规范(1)《高层民用建筑钢结构技术规程》JGJ 99—1998(2)《钢结构工程施工质量验收规范》GB 50205--2023(3)《建筑钢结构焊接技术规程》JGJ 81—2023(4)《钢结构高强度螺栓连接的设计、施工及验收规范》JC82—911．0．2术语符号1．O．2．1术语(1)设计文献：设计图纸、施工技术规定和设计变更文献等的统称。

(2)材质证明书：由钢材生产部门或销售单位委托有资质的质量检测部门出具的某批钢材质量的证明文献。

(3)零件：组成部件或构件的最小单元，如腹板、翼缘板、连接板、节点板、加劲肋等(4)部件：由若干零件组成的单元，如焊接H形钢、牛腿等。

(5)构件：由若干零件、部件组成的钢结构基本单元，如梁、柱、支撑等。

(6)抗滑移系数：高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。

(7)预拼装：为检查构件是否满足安装质量规定而在安装前进行的拼装。

(8)放样：按照技术部门审核过的施工详图，以1：1的比例在样板台上划出实样，求出实长，根据实长制成样板。

(9)号料：以样板为依据，在原材料上划出实样，并打上各种加工记号。

1．O．2．2符号采用国家通用符号。

1．O．3基本规定1．0．3．1钢结构工程施工单位应具有相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检查制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文献。

1．0．3．2钢结构工程施工质量的验收，必须采用经计量检定、校准合格的计量器具。

1．0．3．3钢结构工程应按下列规定进行施工质量控制：(1)采用的原材料及成品应进行进场验收。

钢结构制造技术标准 cscs016Steel structure manufacturing technology standard CSCS016 is a crucial set of guidelines that ensures the quality, safety, and efficiency of steel structure construction. 钢结构制造技术标准CSCS016 是一套关键的指导方针，它确保了钢结构建筑的质量、安全性和效率。

These standards cover a wide range of aspects including material specifications, fabrication practices, welding procedures, and quality control measures. 这些标准涵盖了许多方面，包括材料规范、制造工艺、焊接程序和质量控制措施。

First and foremost, the steel structure manufacturing technology standard CSCS016 provides detailed requirements for the materials used in steel construction. 首先而且最重要的是，钢结构制造技术标准CSCS016 对钢结构建筑中使用的材料提出了详细的要求。

This includes the specifications for various types of steel, such as structural steel, sheet steel, and bars, as well as guidelines for testing and certification of these materials. 这包括各种类型钢材的规格，如结构钢、钢板和钢棒，以及这些材料的测试和认证指南。

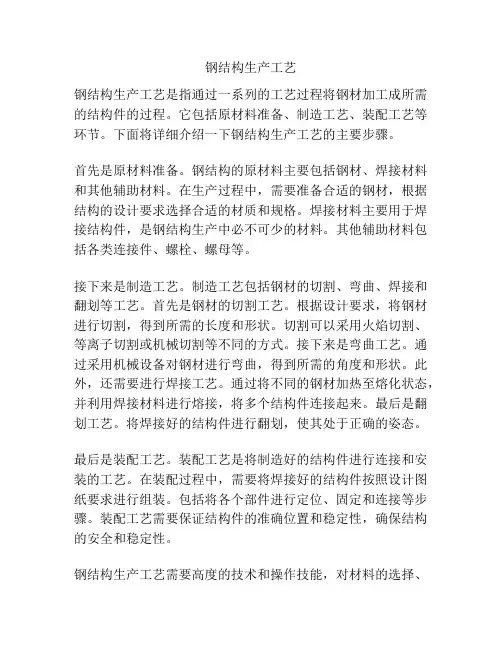

钢结构生产工艺钢结构生产工艺是指通过一系列的工艺过程将钢材加工成所需的结构件的过程。

它包括原材料准备、制造工艺、装配工艺等环节。

下面将详细介绍一下钢结构生产工艺的主要步骤。

首先是原材料准备。

钢结构的原材料主要包括钢材、焊接材料和其他辅助材料。

在生产过程中，需要准备合适的钢材，根据结构的设计要求选择合适的材质和规格。

焊接材料主要用于焊接结构件，是钢结构生产中必不可少的材料。

其他辅助材料包括各类连接件、螺栓、螺母等。

接下来是制造工艺。

制造工艺包括钢材的切割、弯曲、焊接和翻划等工艺。

首先是钢材的切割工艺。

根据设计要求，将钢材进行切割，得到所需的长度和形状。

切割可以采用火焰切割、等离子切割或机械切割等不同的方式。

接下来是弯曲工艺。

通过采用机械设备对钢材进行弯曲，得到所需的角度和形状。

此外，还需要进行焊接工艺。

通过将不同的钢材加热至熔化状态，并利用焊接材料进行熔接，将多个结构件连接起来。

最后是翻划工艺。

将焊接好的结构件进行翻划，使其处于正确的姿态。

最后是装配工艺。

装配工艺是将制造好的结构件进行连接和安装的工艺。

在装配过程中，需要将焊接好的结构件按照设计图纸要求进行组装。

包括将各个部件进行定位、固定和连接等步骤。

装配工艺需要保证结构件的准确位置和稳定性，确保结构的安全和稳定性。

钢结构生产工艺需要高度的技术和操作技能，对材料的选择、切割、焊接和安装等过程都要求有严格的规范。

工艺的合理，能够确保钢结构的质量和性能，提高生产效率和安全性。

同时，还需要严格遵守相关的安全规范和操作规程，确保工人的安全。

过程质量限制停止点流程图1、排料：根据工艺要求及实际材料的规格材质进行合理排版.2、拼板2.1、先拼接后下料,特殊工程需先下料后拼接时,应采用引弧引出板,气体保护焊焊缝引弧、引出板长度应大于25mm,埋弧焊,引弧引出板长度应大于80mm.2.2、翼缘板拼接长度不应小于600,腹板拼接宽度不应小于300mm.2.3、当板厚28mm拼接时,焊件需开剖口.首先用碳弧气刨清根必须刨到反面原焊缝焊肉,其次使用角磨机进行打磨〔打磨至外表金属光泽无夹渣、气孔、裂纹等缺陷〕时,最后进行焊接.2.4、引弧、引出板宜采用火焰切割、碳弧气刨或机械等方法去除,去除时不得伤及母材并将切割口处修磨至与焊缝端部平整.严禁使用锤击或扳手类工具去除引弧引出板.2.5、不得在焊区以外的母材上引弧,电弧擦伤的焊疤应打磨干净；构件焊接完毕,焊工应清理焊缝表面的熔渣及两侧飞溅物.对接焊缝缝隙两侧边不允许存在弧坑、缺口等焊接缺陷.2.6、对接焊缝外形尺寸规定：、拼接完成后必须保证钢板平面度,出现折弯现象必须校平前方可转入下道工序.下料1、放样、号料1.1.放样下料所用的钢尺、量具须经计量部门检验合格前方可使用.1.2.严格根据放样排幅员进行号料、放样,特别注意材质、板厚是否相符,且钢板号料时去除“生边〞边缘5〜10mm.1.3.放样和号料应根据工艺要求预留制作和安装时的焊接收缩量及切割加工余量.注所下材料必须符合以下要求：焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm.翼缘板拼接长度不应小于600mm;腹板拼接宽度不应小于300mm,长度不应小于600mm.1.4.样板、地样必须全部检查,检验合格前方可使用或切割〔异形零件、部件直接在钢板上放样、划线时必须按90°坐标作图方法进行放样、划线,基准线必须用墨线清楚弹出〕.1.5.放样时平行线距离和分段尺寸,允许偏差±1mm.对角线差,允许偏差1.5mm.宽度、长度,允许偏差±1mm:2、切割2.1.检查上道工序所制作构件是否符合本道工序质量要求〔拼板平整度,焊缝外观不允许存在焊接缺陷〕；2.2.确认基准线、轨道线和铺助线,所下板材需要端头找方情况下必须与轨道线基准线同时进行.2.3.半自动切割必须画平行轨道线,不得随意切割.2.4.直条切割机切割时板料边定位和轨道平行.2.5.切割完后必须把切割工件上的氧化铁、切割缺陷等清理干净,钢材外表的浮锈、泥沙、粘连物必须去除干净,零部件必须有明显的用油漆笔标识〔规格、材质、构件编号、操作人员〕分类、分区域整洁堆放.2.6.材料气割面应无裂纹、夹渣、分层和大于1mm的缺棱,气割外表应平整、清洁,不应有明显的凹、损伤,坡口面氧化皮清理得是否干净.3制孔3.1.制孔应采用钻孔,严禁采用割孔,制孔除数控设备制孔以外其余制孔必须采用模板方法套制.3.2.主体构件制孔时在构件组装之前制孔或安装加筋板前画出制孔基准定位线在安装完加筋板后进行制孔〔有焊缝等级要求或坡口方向必须确认制孔的方向3.3.限制孔径、孔距尺寸、孔群加工注意对角线尺寸组立质量限制标准1、检查、核对上道工序工件的质量和数量,不符合质量要求的应拒绝接收,更不得接续加工.1.1、组立时应严格按图纸及工艺进行组立,组立应对零件编号、规格、尺寸进行复查.1.2、H型钢翼缘板与腹板的拼接焊缝应错开200mm以上,上下翼缘板不应在同一断面,或按相关工艺要求.1.3、组立前须清理零部件的毛刺、飞边；腹板与翼板紧贴,最大间隙不大于1mm；翼缘板拼接焊缝与腹板紧贴处应磨平以保证间隙要求.1.4、翼缘板与腹板端头应按图纸及工艺要求装配,腹板组装后不得扭曲.1.5、定位点焊部位应光滑、平整对称,不得有偏位、咬边等缺陷.定位点焊的长度和间距应满足：1.6、当钢梁腹板厚度t216mm且腹板与翼缘板的连接焊缝为荣投行时,腹板与翼缘板接触面位置的1 型连接焊缝周围50mm应用砂轮机外表的氧化皮、铁锈、油污等杂物,此位置打磨需全部露出金属光泽. 2、组立后型钢的允许偏差应满足下表要求：装配质量限制标准1、组装所用的钢尺、量具须经计量部门检验合格前方可使用.2、通用组装胎架搭设应有足够的强度和刚度,胎架便于工件装、卸,最好是点接触,预防焊疤、焊缝影响拼装精度,胎架必须经检验合格前方可投入使用,并定期复检.3、异形构件组装,严格按图纸1:1进行放样,胎模〔地样〕上必须画出轴心线、定位线、边缘线、加工线等基准线.4、在构件组装之前所有板件必须先矫正,不得强行组对,以免构件弯曲或扭转；5、钢梁、钢柱的牛腿、筋板、孔板拼装时,必须与眼孔中定位,多层牛腿在同一直线时,牛腿拼装面必须在同一直线〔拉线检查〕.6、相同批量构件,半成品拼装必须标识构件编号和构件流水号,成品构件必须标识构件编号和轴线号.7、全熔透焊缝位置必须打磨处理,焊缝坡口内不得有氧化渣、铁锈、油污等,严禁在焊缝坡口间隙内填塞焊条头、钢筋、铁块.8、去除引弧板时不允许用锤敲击,应使用气割切除,但不得损伤母材,切割缺陷必须补磨平整,去除氧化渣,铁屑、灰尘,〔禁止超应力组装〕.9、翼板拼接缝和腹板拼接缝的间距不小于200mm.上下翼缘板不应在同一断面；腹板拼接宽度不小于300 mm,长度不小于600 mm；以上拼接焊缝的质量等级均按一级焊缝要求.10、劲型柱、箱型柱组装时,端口尺寸必须用工装模具定位；11、构件组装完成后必须用钢印方法编号,钢柱、桥梁、桁架或特殊构件必须按技术要求标识测量基准或安装定位线.焊接工序质量限制标准1、焊工必须经测试合格并取得合格证书.持证焊工必须在其测试合格工程及其认可范围内施焊.2、焊条、焊丝、焊剂等焊接材料与母材相匹配,且严格按设计及施工工艺要求进行施焊.3、焊缝坡口内不得有氧化渣、铁锈、油污,定位焊药皮、坡口必须用电动钢丝刷清理干净,严禁在焊缝坡口间隙内填塞焊条头、钢筋、铁块；4、必须按焊接工艺要求施焊,不得随意改变焊接方法和焊接材料种类规格,构件两端必须加设引弧板.5、焊缝感观应到达：外形均匀,成型良好,焊道与焊道、焊道与根本金属间过渡平滑,焊渣和飞溅物去除干净,焊缝接头部位过度应平滑,收弧要饱满,无未封口现象〔熔透部位焊完24小时后再进行报验UT检测〕. 7、坡口焊缝,反面清根必须彻底,其质量应到达一、二级焊缝探伤要求;并在施焊焊缝位置50mm处用油漆笔标识清楚操作人员.注的角焊缝其局部焊脚尺寸允许低于设计要求值但总长度不得超过焊缝长度10%; 2.焊接H形梁腹板与翼缘板的焊缝两端在其两倍翼缘板宽度范围内,焊缝的焊脚尺寸不得低于设计值.校正打磨一、交接检查：检查核对上道工序工件的质量,不符合质量要求的应拒绝接收,更不得接续加工.二、矫正1、碳素结构钢在环境温度低于一l 60c低合金结构钢在环境温度低于一l 2℃时,不应进行冷矫正和冷弯曲.碳素结构钢和低合金钢在加热矫正时,加热温度不应超过900.配低合金结构钢在加热矫正后应自然冷却.2、型钢腹板局部平面度〔f〕在1米范围内允许偏差为：S<6mm时,fW3.0mm: 6mmWbW 14mm时,fW2.0mm; b>14mm时,fW1.5mm 〔b为钢板厚度〕.3、合缝板顶紧接触面不应少天75%紧贴,且边缘间隙不应大于0.8mm.4、焊接后的构件其矫正质量符合下表要求,吊车梁不得下挠,吊车梁上翼缘板与轨道接触面平面允许偏差不大于1.0mm.5、合缝板钢板的局部平面度〔f〕在300mm范围内允许偏听偏差为b；b<14mm时,fW1mm;b>14mm时, fW0.5mm;在300〜600mm 范围内允许偏差为：3W14mm 时,fW1.5mm; 5>14mm 时,fW1.0mm;在600~1000mm 范围风允许偏差为：3W14mm 时,fW2.5mm;b>14mm时,fW2.0mm; 〔3为钢板厚度〕.6、矫正后的钢材外表不应有明显的凹凸面和损伤,划痕深良不得超过0.5mm.且不应大于该钢材厚度负允许偏差的1/2.三、打磨1、矫正完成后,应对组装的焊疤、飞溅物、毛刺进行打磨清理,构件外表不得有明显的凹坑〔面〕、损伤和划痕〔包括吊夹具端制造成的扭曲〕.2、对接焊缝的引弧板或熄弧板采用气割切除,不能割伤母材,并修磨不整,不得用锤击落.3、高强度螺栓连接摩擦面应保持枯燥、整洁、不应有飞边、毛刺、焊接飞溅物、焊疤、氧化皮、污垢等. 四、标记：按规定要求将构件编号打上钢印,并将待转序的构件有序的放好.严禁出现因放置不当造成构件变形或将待转序的构件与其它未完工的构件混在一起！除锈质量限制标准1、除锈必须在二次加工全部完成,且办理了构件转序手续或经加工组组长同意后才准备进行.3、构件外表的毛刺、电焊药皮、焊瘤、飞溅物、灰尘和积垢等,应在除锈前清理干净,同时也要铲除疏松的氧化皮和较厚的锈层；4、钢材外表如有油污和油脂,应在除锈前去除干净.涂装、吊运质量限制标准1、涂装前操作工应清理灰尘,检查构件外表是否到达规定要求〔除锈后的钢材外表不应的焊渣、焊疤、灰尘、油污、水和毛刺等〕,不符合要求的,应重新清理或除锈.2、涂装用的油漆、涂料和稀释剂的品种、型号.涂装通数、漆膜厚度均应符合设计或合同规定要求.当设计对涂装遍数、漆膜厚度无要求时,宜根据技术部要求进行作业：每道干漆膜厚度宜为30um,允许偏差为-5um.当天用的涂料应在当天配置,并不得随意添加稀释剂.3、涂装时环境温度和相对湿度应符合涂料产品说明书的要求,当产品说明书无要求时,环境温度宜在5—38之间相对湿度85%构件外表结露时不得涂装,涂装后4小时内不得淋雨.4、钢构件但凡高强度螺栓国家连接并的磨擦系数要求的范围内不允许涂刷油漆或的污渍,安装焊缝周围应留出30〜50mm 范围不涂装,与混凝土相接触和外表不得涂装油漆.5、油漆应涂刷均匀、细致,无明显色差、流坠、皱皮、针眼、气泡、不得有脱皮、返锈、误涂、漏涂等缺陷.6、涂装完成后,构件的标志、标记和编号应清楚完整.三、吊运1、构件转序前,需办理相关转序手续或经加工班组组长同意前方可吊运.2、在吊运中应注意构件的涂层的保护,构件、零件不变形、不损坏,涂层不受损.3、构件堆放应整洁,垫块应平整,稳定,预防构件在堆放中出现变形.4、按规定允许的局部气孔及补焊打磨不够平滑处应用腻予处理好.5、转入成品区的构件如发生变形损坏、涂层损伤,应及时修正,补漆或向有关职能部门反映,以确保发货前构件完好无损.折弯、压型工序质量限制要求一、折弯1、构件折弯应根据技术部的细化图或绘制的相关工艺单进行.2、天沟翻边或钢板折边应做样板加工,角度误差不得大于30,超过允许范围的应及时返工.二、压型1、材料的品种、型号、规格、涂层和外观质量应符合设计要求及相关标准规定.2、压型金属板成形后,其基板不应有裂纹.3、有涂层、镀层压型金属板成形后,涂层、镀层不应有肉眼可见的裂纹,剥落和划痕等缺陷.4、压型金属板成形后,外表应干；争,不应有明显凹凸和皱褶.5、压型金属板的尺寸允许偏差：表13.2.3压型金属板的尺寸允许偏差(mm)表1325压型金属板施工现场制作的允许偏差(mm)。

第一章钢结构制作施工工艺标准适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。

第一节材料要求1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。

1.1.2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。

并向甲方和监理提供检验报告。

1.1.3在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。

1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。

1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。

用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。

1.1.6焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。

1.1.7螺栓应在干燥通风的室内存放。

高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。

1.1.8涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结块失效的涂料。

第二节主要机具第三节作业条件1.3.1完成施工详图，并经原设计人员签字认可。

1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。

1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。

1.3.4主要材料已进厂。

1.3.5各种机械设备调试验收合格。

1.3.6所有生产工人都进行了施工前培训，取得相应资格的上岗证书。

第四节操作工艺1.4.1工艺流程1.4.2操作工艺1.放样、号料1）熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。
