钢结构件加工工艺规程

钢结构加工工艺流程
钢结构加工是指将原材料经过一系列的加工工艺，最终制作成符合设计要求的钢结构构件的过程。

钢结构加工工艺流程的完善与否直接影响着钢结构构件的质量和工期。

下面将详细介绍钢结构加工的工艺流程。

首先，钢结构加工的第一步是材料准备。

在进行钢结构加工之前，需要对材料进行检验和验收，确保材料符合设计要求。

然后进行材料切割，根据设计图纸和要求，对钢材进行切割成合适尺寸的零部件。

接下来是零部件的成型加工。

通过冷弯、热弯、切割、焊接等工艺，将切割好的钢材进行成型加工，制作成所需的构件形状。

随后是构件的连接加工。

在这一步，需要对构件进行打孔、螺栓连接、焊接等工艺，将各个构件连接在一起，形成整体结构。

然后是表面处理。

对已连接好的构件进行除锈、喷涂防腐等表面处理工艺，保证构件的表面光洁、耐腐蚀。

最后是质量检验。

对加工好的钢结构构件进行质量检验，确保构件的尺寸精确、质量合格，达到设计要求。

以上就是钢结构加工的工艺流程。

在实际加工过程中，需要严格按照工艺流程进行操作，确保每一个环节都符合要求，从而保证钢结构构件的质量和安全性。

同时，加工过程中需要严格遵守安全操作规程，确保生产过程安全。

希望通过对钢结构加工工艺流程的介绍，能够对相关人员有所帮助，提高钢结构加工的生产效率和质量水平。

XXXXXX厂区扩建项目钢构加工规定为管控工程项目实施过程钢构加工的流程管控，保障工程进度及质量，特制定本办法。

一、适用范围适用于XXXX厂区扩建项目钢结构施工中钢构合同的签订、钢构加工单位的确定、钢构的加工、防腐、运输等管理。

二、具体流程1、钢构安装合同的签订：XXXX项目部与安装单位签订钢构安装合同，后者负责项目所需钢构的供应和安装。

2、钢构加工单位的选择：XXXX项目部认定了6家钢构加工战略合作伙伴（具体名单见附件1），并分别与之签订了战略合作框架技术协议。

安装单位可在上述6家钢构加工单位中选择并合作，也可向XXXX项目部推荐更优的钢构加工单位，但必须经过后者的考察认定、并签订战略合作框架技术协议，否则不得作为中标的钢构加工单位。

施工单位在与钢构加工单位谈判时，须报出钢结构加工费+抛丸除锈费+油漆防腐费用（吨价格）。

3、钢构加工等具体要求：XXXX厂区扩建项目钢结构图纸转化、原材料采购、加工、防腐、标识、运输、资料和服务等执行《XXXX厂区扩建项目钢构加工战略合作框架协议》，具体见附件2。

不清楚的部分与XXXX项目部商议决定。

4、原材料采购范围界定及主材认价：钢构安装所需的高强螺栓、防腐所用佐敦漆，由XXXX项目部采购；其它型钢、安装螺栓、钢格栅、栏杆、花纹板等由安装单位采购，具体价格执行《XXXX公司工程物资认价管理办法》。

三、相关要求：1、钢构加工期间，XXXX项目部将派专人进驻钢构加工单位进行监造，遇到执行偏差的问题将反馈钢构加工单位进行整改。

2、派驻钢构加工单位的建造人员必须经过培训并考试合格。

3、如果在供货过程中出现质量问题，视问题轻重，XXXX有权拒绝该钢构加工单位参与后续工段的加工服务。

四、考核1、对于未按规定对建造人员进行培训、考试而直接上岗的考核相关人员100-200元/次。

2、对于钢构质量问题，视严重程度，除要求进行相应的补救措施外，还要给予安装单位1000-20000元/次的考核。

钢结构施工方案及流程1、钢柱、钢梁、制作制作工艺流程：放样→号料→切割→矫正、弯曲和边缘加工→制孔→组装→焊接→外观检查→抛湾除锈→涂装→涂装编号→构件验收。

（1）放样1）核对图纸的安装尺寸和孔距，以1：1的大样放出节点，核对各部分尺寸。

2）制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。

3）放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。

断面高小于等于1000mm，且板厚小于等于25mm，四条纵焊缝每米收缩0.6mm,焊透梁高收缩1.0mm，每对加劲板焊缝，梁长度收缩0.3mm。

（2）号料1）检查核对材料，在材料上划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔及标出零件编号。

2）号料时应尽量做到合理用材。

（3）切割1）钢材下料时，柱、梁的板材用料采用气割，加劲板等零件采用机剪，支撑用料采用锯切；材料的切割线与号料线的允许偏差应符合下列规定手工切割±2mm；自动、半自动切割±1.5mm；精密切割±1.0mm。

2）切割前应将钢板材表面切割区域内的铁锈、油污等清除干净，切割后，断面上不得有裂纹和大于1mm的铁棱，•并应清除边缘上的熔瘤和飞溅物等。

3）切割截面与钢材表面不垂直度应不大于钢板材厚度的10％，且不大于2mm。

4）机械剪切的零件，其剪切线与号料线的允许偏差不得大于2.0mm；断口处的截面上不得有裂纹和大于1.0mm的缺棱，并应清除毛刺。

机械剪切的斜度不得大于2.0mm。

（4）矫正弯曲和边缘加工：1）普通碳素结构钢在高于-16摄氏度，可用冷矫正和冷弯曲。

2）矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不能大于0.5mm。

3）钢材矫正后的允许偏差应符合规范要求：钢板厚度小于或等于14mm时，其允许偏差不大于或等于1.5mm。

钢板厚度大于或等于14mm时，其允许偏差不大于或等于1mm。

4）普通碳素结构钢，允许加热矫正，其加热温度严禁超过正火温度。

钢结构制作安装施工规程(yb9254-95)钢结构制作安装施工规程(YB9254-95)是中国钢结构领域很重要的国家标准之一。

该标准旨在规范钢结构制作、安装及施工过程中的相关工艺、验收标准、质量要求等方面，以确保钢结构的质量和安全。

本标准适用于钢结构制作和安装施工的有关单位和个人，并包括以下内容：钢结构的制备、运输、装配、调整、固定和施工验收。

本标准的要求适用于所有类型和尺寸的钢结构，不局限于某一特定类型的钢结构。

一、制作工艺(一)设计文件审核：钢结构制作前应按照设计文件进行审核，确保设计文件符合本标准的要求，同时应对设计文件的完整性和准确性进行核查。

(二)材料验收：钢结构的材料应按照设计文件的要求进行验收。

钢材的质量应符合相应的标准要求。

材料的标识应清晰、完整，并且应有材证、冶金性能试验报告等相应资料。

(三)零部件制作：钢结构制作中的零部件应严格按照设计文件和工艺要求进行加工和制作。

制作过程中，应注意切割、冲压、弯曲、焊接等工艺适度，确保各零部件加工精度和尺寸符合要求。

(四)设备校验：制作设备应定期进行检查和校验。

设备出现故障应停机进行修理，并且应有明确的记录。

二、安装工艺(一)现场管理：钢结构安装现场应进行规范管理，确保施工现场安全、整洁，同时应有明确的施工方案，合理布置现场施工场地并进行必要的防护。

(二)施工许可证：钢结构安装前应向当地有关部门申请施工许可证，并在倒腾、安装等重要阶段通知监督机构进行检查验收。

(三)起吊与安装：钢结构起吊、安装过程中应注意各项安全措施，确保操作人员和周围人员的安全。

起吊过程中涉及到构件的平衡和垂直度的控制，应加强监测。

(四)拨正调平：钢结构安装完成后，应进行拨正调平，使钢结构安装位置准确、垂直度、平整度等符合设计要求。

(五)固定与焊接：钢结构安装完成后，应对钢结构进行拧紧、焊接等固定作业，确保预张力调试及焊缝合格。

三、验收标准(一)外观质量：钢结构各构件表面应清洁、平整，无裂纹、氧化、波浪和切割、冲压等工艺缺陷。

钢结构加工流程钢结构是一种重要的建筑结构形式，它具有高强度、轻质、抗震性能好等优点，因此在现代建筑中得到了广泛的应用。

而钢结构的加工流程则是保证钢结构质量的关键，下面将介绍钢结构的加工流程。

首先，钢材的选材十分重要。

合适的钢材能够保证钢结构的强度和稳定性。

在选材时，需要考虑到使用环境、承载力要求等因素，选择合适的钢材规格和品种。

其次，进行钢材的切割和成型。

在加工钢结构之前，需要对钢材进行切割和成型。

切割可以采用火焰切割、等离子切割、激光切割等方式，根据需要进行选择。

成型则需要根据设计要求进行冷弯或热弯等加工，使钢材达到设计要求的形状和尺寸。

接下来是焊接和连接。

焊接是钢结构加工中的重要环节，通过焊接将各个部件连接成整体。

在进行焊接时，需要严格按照焊接工艺规程进行操作，确保焊接质量。

连接则是将各个部件连接在一起，通常采用螺栓连接、焊接连接等方式。

然后是表面处理。

表面处理是为了提高钢结构的防腐蚀性能和美观度。

常见的表面处理方式包括喷涂防腐漆、热浸镀锌、喷丸除锈等，根据使用环境和要求进行选择。

最后是质量检验和包装。

在钢结构加工完成后，需要进行质量检验，包括外观质量、尺寸偏差、焊接质量等方面。

合格后进行包装，通常采用防水防潮的包装材料，以确保运输和使用过程中不受损坏。

综上所述，钢结构的加工流程包括选材、切割成型、焊接连接、表面处理、质量检验和包装等环节，每个环节都至关重要，需要严格按照工艺要求进行操作。

只有这样，才能保证钢结构的质量和安全性，为建筑工程提供坚实的支撑。

钢结构工程加工方案一、引言钢结构工程是一种应用广泛的工程结构，它具有轻质、高强、可靠、施工周期短、成本低等特点，因此在建筑、桥梁、厂房、设备支架等领域得到了广泛的应用。

在钢结构工程加工中，为了保证工程质量和进度，需要设计一个合理的加工方案。

本文将钢结构工程加工方案从加工工艺、设备及工具、质量控制、安全管理等方面进行分析和论述。

二、加工工艺1. 钢材焊接钢结构工程中，焊接是一种常见的加工工艺。

常见的焊接方法有手工电弧焊、气体保护焊、等离子弧焊等。

在焊接的过程中，需要严格控制焊接电流、电压、焊接速度，确保焊缝质量良好，达到设计要求。

此外，还需要对焊接工人进行培训和考核，提高焊接质量和效率。

2. 钢材切割切割是对钢材进行下料的重要加工工艺。

常见的切割方法有等离子切割、火焰切割、数控切割等。

在切割之前，需要准确测量和标记钢材，合理安排切割顺序，减少材料浪费，提高利用率。

3. 钢材冷弯在钢结构工程中，常常需要对钢材进行冷弯加工，以满足设计要求。

冷弯时需要根据设计要求选用合适的模具，控制冷弯弯曲半径、弯曲角度，防止出现裂纹和变形。

4. 钢材加工在钢结构工程中，还需要对钢材进行钻孔、铣削、螺纹加工等。

在进行这些加工工艺时，需要合理选择刀具和切削参数，以及对工件进行合理固定，确保加工质量。

5. 表面处理钢结构经过加工后，需要进行表面处理，以提高防腐性能和美观度。

常见的表面处理方法有热镀锌、喷涂防腐漆等。

在进行表面处理时，需要严格按照工艺要求，确保涂层的均匀和厚度。

三、设备及工具1. 水平加工设备对于大型钢结构工程来说，需要配备数控切割机、冷弯机、数控钻床、数控铣床等设备，以满足复杂结构的加工需求。

同时，还需要配备相应的夹具和刀具，以保证加工质量和效率。

2. 焊接设备钢结构工程中常用的焊接设备有手工电弧焊机、气体保护焊机、等离子切割机等。

在使用这些设备时，需要定期检查和维护，确保设备的正常工作。

3. 检测设备为了保证钢结构工程的质量，需要配备必要的检测设备，包括焊缝探伤仪、超声波探伤仪、尺寸测量仪等。

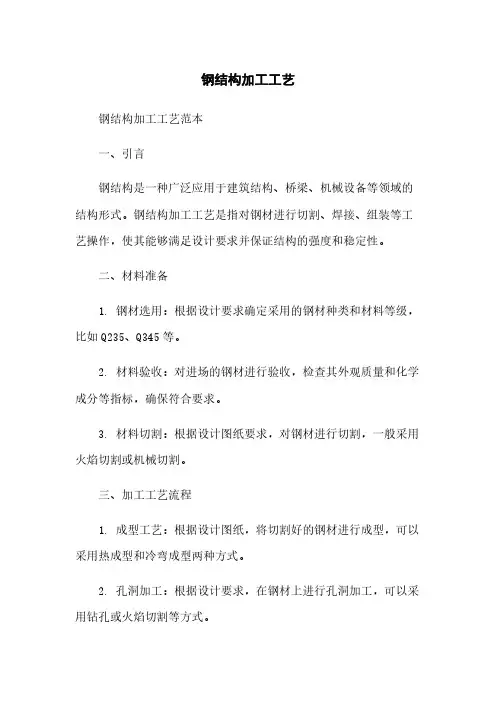

钢结构加工工艺钢结构加工工艺范本一、引言钢结构是一种广泛应用于建筑结构、桥梁、机械设备等领域的结构形式。

钢结构加工工艺是指对钢材进行切割、焊接、组装等工艺操作，使其能够满足设计要求并保证结构的强度和稳定性。

二、材料准备1. 钢材选用：根据设计要求确定采用的钢材种类和材料等级，比如Q235、Q345等。

2. 材料验收：对进场的钢材进行验收，检查其外观质量和化学成分等指标，确保符合要求。

3. 材料切割：根据设计图纸要求，对钢材进行切割，一般采用火焰切割或机械切割。

三、加工工艺流程1. 成型工艺：根据设计图纸，将切割好的钢材进行成型，可以采用热成型和冷弯成型两种方式。

2. 孔洞加工：根据设计要求，在钢材上进行孔洞加工，可以采用钻孔或火焰切割等方式。

3. 焊接工艺：将不同构件进行组装焊接，包括手工电弧焊、气体保护焊、埋弧焊等。

4. 补强工艺：对焊接接头和连接部位进行加强处理，可以采用焊接补强、加厚板等方式。

5. 表面处理：根据需要进行表面处理，包括除锈、喷涂防腐等工艺。

四、质量控制1. 制定加工工艺规程：根据设计要求和相关规范，制定详细的工艺规程，包括加工工艺流程、焊接参数、检验要求等。

2. 加工过程检验：对加工过程中的钢材、焊缝等进行检测，确保符合设计要求和规范标准。

3. 非破坏性检测：采用超声波检测、磁粉检测等非破坏性检测方法，对焊接接头进行检测，保证焊缝无裂纹和气孔等缺陷。

4. 样品检测：从加工过程中抽取样品进行物理和化学性能测试，确保加工质量符合要求。

五、安全生产1. 加工现场布置：合理布置加工区域，设置防护措施，以确保工人的安全。

2. 操作规范：制定操作规范，明确工人的操作流程和注意事项，防止事故发生。

3. 安全设备：提供必要的安全设备和防护装备，如安全帽、防护眼镜等。

六、附件本所涉及附件如下：1. 设计图纸：包括结构设计图纸、工艺流程图等。

2. 材料验收记录表：记录进场材料的检验情况。

3. 加工工艺规程：详细描述加工工艺流程和检验要求。

钢结构制作工艺规程完整版.doc 范本1：钢结构制作工艺规程完整版第一章总则1.1 目的与适用范围1.2 规程的依据1.3 术语和定义第二章钢结构材料的选用2.1 钢材的分类和标志2.2 钢材的质量要求2.3 钢材的检验和验收标准第三章钢结构的制作工艺3.1 钢结构的制作工艺流程3.2 切割工艺3.3 对接工艺3.4 钢结构加工工艺3.5 钢结构的焊接工艺3.6 钢结构的校正和调整工艺3.7 钢结构的预埋件安装工艺第四章施工工艺控制要点4.1 施工准备工作4.2 施工现场环境控制4.3 施工机具和设备使用规范4.4 施工质量控制4.5 施工安全控制第五章钢结构的质量检验与验收5.1 钢结构的质量检验要求5.2 钢结构的质量验收标准5.3 钢结构的质量问题处理和整改措施第六章钢结构的防腐保护6.1 防腐保护的分类和要求6.2 防腐保护材料的选用6.3 防腐保护施工工艺第七章提供的附件附件1：钢材质量检验报告附件2：钢结构制作工艺流程图附件3：钢结构质量检验记录表第八章法律名词及注释1. 钢结构制作：指根据设计要求，通过材料加工和连接装配等工艺形成的钢结构构件。

2. 施工工艺控制要点：指施工过程中需要严格控制的工艺要求，包括施工前的准备、施工过程的控制和施工后的验收等。

3. 钢结构的质量问题处理和整改措施：指钢结构在制作和施工过程中可能出现的质量问题的处理和整改措施。

范本2：钢结构制作工艺规程完整版第一章规程目的与适用范围1.1 目的1.2 适用范围第二章规程依据与术语定义2.1 规程依据2.2 术语和定义第三章钢材的选择与质量要求3.1 钢材分类和标志3.2 钢材的质量要求3.3 钢材的检验和验收第四章钢结构制作工艺流程4.1 制作工艺流程概述4.2 切割工艺要点4.3 对接工艺要点4.4 加工工艺要点4.5 焊接工艺要点4.6 校正和调整工艺要点4.7 预埋件安装工艺要点第五章施工工艺控制要点5.1 施工准备工作5.2 施工现场环境控制5.3 施工机具和设备使用规范5.4 施工质量控制5.5 施工安全控制第六章钢结构质量检验与验收6.1 钢结构质量检验要点6.2 钢结构质量验收标准6.3 钢结构质量问题处理和整改措施第七章钢结构的防腐保护7.1 防腐保护的分类和要求7.2 防腐保护材料的选用7.3 防腐保护施工工艺第八章提供的附件附件1：钢材质量检验报告附件2：钢结构制作工艺流程图附件3：钢结构质量检验记录表第九章法律名词及注释1. 钢结构的制作：根据设计要求，采用钢材进行切割、焊接等工艺制作钢结构构件的过程。

钢构件施工施工工艺一、钢构件的加工制作（一）制作前准备工作1、钢材采购、检验、储备：经过工程施工管理人员及公司有关部门参与的情况下进行内部图纸会审，并由翻样工作人员经过翻样后列出各类钢材的材料用量表，并做好材料规格、钢号的归纳，交工程部采购员进行材料采购。

材料进厂后，会同业主、质监、设计按设计图纸和国家规范对材料按下列方法进行检验：⑴、钢材质量证明书。

质量证明书应符合设计的要求，并按国家现行有关标准的规定进行抽样检验，不符合国家标准和设计文件的均不得采用。

⑵、钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的½。

⑶、钢材表面锈蚀等应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定。

⑷、连接材料（焊条、焊丝、焊剂）、高强度螺栓、普通螺栓以及涂料（底漆和面漆）等均应具有出厂质量证明书，并应符合设计的要求和国家现行有关标准的规定。

合格的钢材安品种、牌号、规格分类堆放，做好标识。

钢材的堆放应成形、成方、成垛，便于点数和取用；最底层垫上道木，防止进水锈蚀。

焊接材料（焊条、焊丝、焊剂）应按牌号和批号分别存放在干燥的储藏仓库。

焊条和焊剂在使用之前按出厂证明书上的规定进行烘焙和烘干；焊丝应清除、油污以及其它污物。

材料凭领料单发放，发料时应该对材料的品种、规格、牌号是否与领料单一致，并要求质检人员在领料现场签证认可。

2、会审图纸、节点构造细化：经图纸会审会，由技术部负责出好本工程的各节点详图，进行节点构造细化。

交设计部门确定，然后由翻样工作人员进行。

材料翻样后，经技术部确认完成本工程的翻样工作。

3、定钢构件加工生产工艺及质量标准：根据《钢结构工程施工及验收规范》（GBJ205-83）、《港口工程质量检验评定标准》（JTJ221-98）、等国家规范及公司质量体系文件ISO90001-2002钢构件制作安装工艺规程编制本工程钢构件加工生产工艺及质量标准。

（二）钢构件加工制作流程钢构件加工制作流程：钢构件制作生产准备→放样、号料、切割→矫正、成型→边缘加工→组装→焊接（焊接结构矫正）→制孔→钢构件验收（三）放样、下料和切割1、按照施工图上的几何尺寸，以1：1的比例在样台上放出实样以求出真实形状和尺寸，然后根据实样的形状和尺寸制成样板、样杆，作为下料、弯制、铣、刨、制孔等加工的依据。

钢结构加工制作工艺（一）钢结构材料管理1.1工厂加工方法（1）工厂内生产加工操作程序生产加工由生产部组织进行。

操作程序是指生产部从接受任务到成品发至现场全过程的生产活动和控制手段。

1）接受任务和下达任务根据计调中心下达的生产任务，制定生产加工计划，并将相关任务计划下达到各工作室。

2）工艺编制和工时定额工艺员根据加工图纸、细目、编制各种加工零件的工艺卡片，同时，定额员根据工艺卡制定工时定额。

3）车间加工车间技术工人按工艺卡、图纸技术要求、质量等级进行机械加工，包括钢构件加工、玻璃加工等。

4）质量检验在生产的全过程当中一直贯穿着质量检验的活动，包括首检、抽检及三检制的执行等。

5）包装、运输至现场完成现场所需要的合格半成品和成品后，既可按照不同的包装要求，对不同产品进行包装，并按一定的方法装车运至现场。

以上过程将在生产加工操作程序严格控制下进行。

1.2钢结构加工（1）应用于本工程的原材料及其要求1）钢材所有钢材均为焊接结构用钢及成品型钢，均应满足以下要求：a.钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2；b.钢材应有明显的屈服台阶；c.钢材应有良好的可焊性。

常规钢材：分为板材、钢管及型钢。

用于主结构的钢管采用Q345B、Q235B，满足《低合金高强度结构钢》（GB/T1591-94）的要求。

型钢为热轧型，采用Q235B号钢或者Q235B号钢。

满足《热轧H 型钢和部分T型钢》（GB/T11263-2005）。

2）连接材料A、普通螺栓、螺母及垫圈：C级，强度等级为4.8级。

B、高强度螺栓：高强度螺栓为10.9级扭剪型高强螺栓。

连接板为235时，摩擦面抗滑移系数不小于0.45。

C、电焊条：对于Q235钢，用E43XX型焊条，电焊条需满足《碳钢焊条》（GB5117）的要求；对于Q245钢，用E50XX型焊条，焊条需满足《低合金钢焊条》（GB5118）。

D、焊剂与焊丝（自动焊）：对于Q235，用F4A0-H08A、H08Mn2SiA；对于Q345钢，用F5024-H10Mn2。
