立式铣床型号
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精
密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

立式铣床
立式铣床与卧式铣床相比较，主要区别是主轴垂直布置，除了主轴布置不同以外，工作台可以上下升降， 立
式铣床用的铣刀相对灵活一些，适用范围较广。可使用立铣刀、机夹刀盘、钻头等。可铣键槽、铣平面、镗
孔等。卧式铣床也可使用上面各种刀具，但不如立铣方便，主要是可使用挂架增强刀具（主要是三面刃铣刀、
片状铣刀等）强度。可铣槽、铣平面、切断等。卧式铣床一般都带立铣头，虽然这个立铣头功能和刚性不如
立式铣床强大，但足以应付立铣加工。这使得卧式铣床总体功能比立式铣床强大。立式铣床没有此特点，不
能加工适合卧铣的工件。生产率要比卧式铣床高。

(1)台式铣床：小型的用于铣削仪器、仪表等小型零件的铣床。
(2)悬臂式铣床：铣头装在悬臂上的铣床，床身水平布置，悬臂通常可沿床身一侧立柱导轨作垂直移动，铣头
沿悬臂导轨移动。
(3)滑枕式铣床：主轴装在滑枕上的铣床，床身水平布置，滑枕可沿滑鞍导轨作横向移动，滑鞍可沿立柱导轨
作垂直移动。
(4)龙门式铣床：床身水平布置，其两侧的立柱和连接梁构成门架的铣床。铣头装在横梁和立柱上，可沿其导
轨移动。通常横梁可沿立柱导轨垂向移动，工作台可沿床身导轨纵向移动。用于大件加工。
(5)平面铣床：用于铣削平面和成型面的铣床，床身水平布置，通常工作台沿床身导轨纵向移动，主轴可轴向
移动。它结构简单，生产效率高。
(6)仿形铣床：对工件进行仿形加工的铣床。一般用于加工复杂形状工件。
(7)升降台铣床：具有可沿床身导轨垂直移动的升降台的铣床，通常安装在升降台上的工作台和滑鞍可分别作
纵向、横向移动。
(8)摇臂铣床：摇臂装在床身顶部，铣头装在摇臂一端，摇臂可在水平面内回转和移动，铣头能在摇臂的端面
上回转一定角度的铣床。
(9)床身式铣床：工作台不能升降，可沿床身导轨作纵向移动，铣头或立柱可作垂直移动的铣床。
(10)专用铣床：例如工具铣床：用于铣削工具模具的铣床，加工精度高，加工形状复杂。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精
密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

合集下载

XA5032 立式升降台铣床电路图 2009

XA5032 立式升降台铣床电路图 2009


2
3
=
+
4
5
1
9 /4.2:C
8
4
12 /4.5:C
E
‎图号 ‎设计
5
90001
‎共 8 ‎页
EPLAN
2021/1/11 ‎第 4 ‎页
6
1
3.6:B / 4
11
-SB7
A
/4.2:A
12
‎急停按钮
51
11
-SB8
/4.3:A
12
‎急停按钮
52 B
11
-SB1
/4.2:C
12
‎主轴停止
5
11
-SB2
12
221
1
3
2
12
4
3A
2A
2
4
01
380V/110V/100VA
-QF7
12
3A
‎照明变压器
-TC3
-QF11
222
1
3
201 1 2
2
4
380V/24V/63VA
3A
2
-PE
203
13
-SA6
14
210
204
x1
-EL
‎机床照明 x2
B 4 / 5.1:A 01 / 5.1:D
C
D
‎项目描述：‎XA5032 立式升降台铣床电路图 2009
2
‎型号 3TH82 44 - 0XF0 3TB44 22 - 0XF0 3TB40 22 - 0XF0 H3Y-2 PYF08A-E Y132M-4-B5 Y90L-4 JCB-22 QSM1-100L/3310/30A 3VU1340 - 1MN00 3VU1340 - 1NJ00 3VU1340 - 1ME00 QS30-63/1P D3 QS30-63/1P D2 QSLA37-11XS/20K QSLA37-11XS/30K QSLA37-22XS/20K QSLA37-22/K QSLA37-11/W QSLA37-11/GR QSLA37-22ZS/MT/R

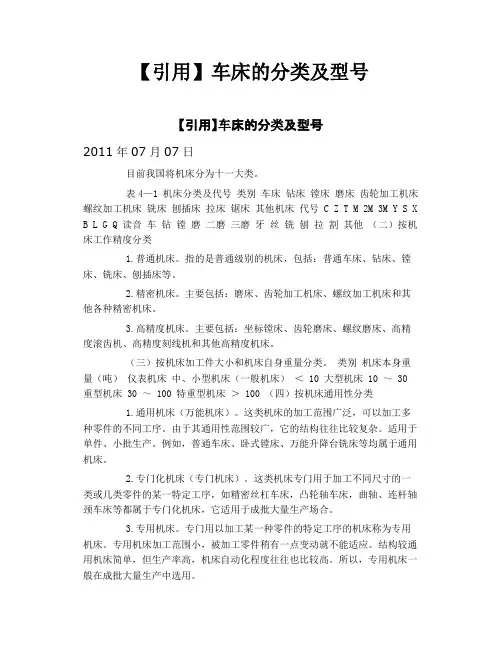

车床的分类及型号
