PC桥梁悬臂灌注施工挂篮的发展

  • 格式：pdf
  • 大小：103.12 KB
  • 文档页数：3

ＰＣ艟桨悬譬鞋注施工挂篮的发展王武勤　５５　
摘要　
美蕾调　
分类号　

ＰＣ桥梁悬臂灌注施工挂篮的发展　
三塞墅：　
论述预应力混凝土桥梁悬臂施Ｔ用挂篮的种类及特点，分析了各自的适用性，预测了挂篮的发展方向．　

１悬灌挂篮的演化　‘　
ＰＣ连续粱或刚构的悬臂施工挂篮最初是平行桁架　式，后来，逐渐发展为多样化，结构越来越轻型；受力越　来越合理；施工越来越方便ｌ应用也越来越广泛。　１．１挂篮设计轻型化　随着挂篮结构设计的优化和材料工业的发展，挂篮　下降的趋势，如就挂篮总重与悬浇最大粱段的重量比而　言，最初的平行桁架式挂篮约在０．８～１．２之间，个别高　
达２以上，较后出现的挂篮则逐渐下降为：三角型组合　
梁式挂篮为０．７９，曲弦桁架式（或称弓弦式）降为０．５０，　
菱形挂篮降为　３３，滑动斜拉式则降为０．３１。见表１。　

裹ｌ国内舒分桥粱挂篮丧　

１．２结构受力合理化　几种主要挂篮的结构如图ｌ～６所示。　最初的平行桁架式挂篮，其上部结构外形一般为一　等高度桁梁，其受力特点是：底模平台及侧模架所承重　圈ｌ平行桁桨式挂篮　＊高工，？１ｏｏ５４．铁道部第一工程局　量均由前后吊杆垂直传至桁梁节点和箱粱底板上，故又　
称吊篮式结构，桁架在粱顶用压重或锚固或二者兼之来　
解决倾覆稳定问题，桁架本身为受弯结构。　

田２平弦无平衡Ｉ挂篮　

维普资讯 http://www.cqvip.com
Ｓ６　桥粱建设　１９９７年第４期　
２号　２号　
放下吊杆　
田３三角组合鬃式挂篮　

圈４弓弦式挂篮　
田ｓ滑动辫拉式挂篮　

田６董形挂篮　
平弦无平衡重挂篮是在平行桁架式挂篮的基础上，　
取消压重，在主桁上部增设前后上横桁，根据需要，其可　
沿主桁纵向精移，并在主桁横移时吊住底模平台及侧模　

支架。由于挂篮底部荷重作用在主桁架上的力臂减小，　
大大减小了倾覆力矩，故不需平衡压重，其主桁后端则　
通过梁体竖向预应力筋锚固于主梁顶板上。　
三角型组合梁挂篮是在平行桁架式挂篮的基础之　
上，将受弯桁架改为三角形组合梁结构。由于其斜拉杆　
的拉力作用，大大降低了主梁的弯矩，从而使主梁能采　
用单构件实体型钢。由于挂篮上部结构轻盈，除尾部锚　
固外，还需较大配重。其底模平台及侧模支架等的承重　
传力与平行桁架式挂篮基本相同。　
ＴＲＥＢＩ１０一Ｉ型挂篮和滑动斜拉式挂篮较之上述　
两种挂篮在力学体系方面有较大的突破，其上部采用斜　
拉体系代替梁式结构的受力，而由此引起的水平分力，　
通过上下限位装置（或称水平制动装置）承受，主梁的纵　
向倾覆稳定由后端锚固压力维持。其底模平台后端仍吊　
挂或锚固于箱梁底板之上。　
菱形挂篮可以认为是在平行桁架式挂篮的基础上　
简化而来，其上部结构为菱形，前部伸出两伸臂小梁，作　
为挂篮底模平台和侧模前移的滑道，其菱形结构后端锚　
固于箱梁顶板上，无平衡压重，而且结构简单，故自重大　
大减轻。　
弓弦式桁架（又称曲弦桁架式）挂篮主桁外形似弓　
形，故也可认为是从平行桁架式挂篮演变而来，除具有　
桁高随弯矩大小变化外，还可在安装时施加预应力　消　
除非弹性变形。故也可取消平衡重，所　一般重量较轻。　

２挂篮的分类及适用性　
２．Ｉ挂篮分类　
以上几种挂篮可归类如下：①按构造形式可分为　
桁架式（包括平弦无平衡重式、菱形、弓弦式等）、斜拉式　
（包括三角斜拉式和预应力斜拉式）、型钢式及混合式４　
种；②按其抗倾覆平衡方式可分为压重式、锚固式和半　
压重半锚固式３种；③按其走行方法可分为一次走行　
到位和两次走行到位２种；④按其移动方式可分为滚　
动式、滑动式和组合式３种。　
２．２各种挂篮的适用性　
平行桁架式挂篮由于其自重大，一般已不大采用。　
三角型组合梁挂篮由于压重较大，故应用受一定限制。　
弓弦式挂篮由于杆件以常备式杆件为主而且自重较轻，　
对不想一次性投入过多的施工单位有一定吸引力，但其　
缺点是杆件数量多、制作安装都较麻烦，且易丢失。菱形　
挂篮具有结构简单、受力合理和一次移动到位等特点，　
较受欢迎。滑动斜拉式挂篮由于兼有自重轻和无平衡重　
等特点，被认为是国内目前最轻的挂篮之一，应用前景　
较好，但对挂篮的水平制动装置仍需进一步改善。　

维普资讯 http://www.cqvip.com
３　
豆　

ＰＣ桥梁悬臂灌注施工挂篮的发展王武勤　５７　
选用挂篮时，还应考虑有些挂篮无法灌注１号段甚　
至２号段，只有在桥下搭设托架或支挚较方便、较经济　
时方可采用。　

３挂篮的发展方向　
３．１挂篮设备应系列化、规格化　
挂篮作为ＰＣ连续粱（或刚构）悬臂灌注的一种常　
用设备，应用已很普遍｛而目前国内的挂篮种类虽不少，　
但适应不同跨度和粱宽的系列化、规格化产品尚不多　
见，多效施工单位都是对不同跨度和粱宽使用一种挂　
篮，仅对其某些杆件的布置作些调整，往往会因大马拉　
小车影响作业效率。产生这种现象的原因除产品开发滞　
后外，还有挂篮在具体一个施工单位的利用率问题，为　
此建议成立挂篮系列产品租赁公司，以便解决产品系列　
化、规格化和利用率的矛盾。此外，挂篮设计还应考虑　
ＰＣ粱悬灌段灌注的连续性，附设一些保证全天候作业　
的设施，供施工单位根据不同的需要选用　
３．２挂篮制作的工厂化　
由于挂篮作业的安全性要求较高，一般来说，除一　
些可利用的常备式杆件外，挂篮的主要受力部件，特别　
是一些需作特殊处理的杆件　宜由具有一定资质的厂家　
加工制作，并需作严格的检测，以绝对保证高空作业的　
安全。　
３．３挂篮施工作业的标准化和规范化　
目前，我国桥梁施工规范对挂篮的作业做了一些规　
定，但尚不够充分和完善｝而国内出现的几起挂篮施工　
事故大多由于操作不当所致，建议在修订桥梁施工规范　

时，对主要挂篮的操作要求予以进一步的补充和明确。　
３．４挂篮设计形式的新动向　
（１）针对一般挂篮粱上结构占用悬灌作业场地的　
矛盾，国外有人设想将挂篮用箱粱的纵向预应力筋预张　
拉固定，承受灌注段的重量；而在粱顶设专门为滑移挂　
篮而用的结构，待完成滑移作业后将这部分结梅后移，　
腾出作业场地　对此有必要作进一步的探讨与研究。　
（２）针对弯粱桥，国内有关单位已研制出一种斜拉　
组合式挂篮，这种弯粱施工用挂篮既能纵向走行，又可　
横向转动，其组合位移便形成了沿桥梁的曲线走行　挂　
篮前移时，是用锚固于粱顶的上横粱维持大粱稳定的，　
挂篮转动是靠顶推挂篮后端实现的。这种挂篮的出现，　
为弯粱桥的悬灌开辟了一条新的途径。　

参考文献　
１　赵世运，杨健全．弓弦挂篮的研制厦应用．施工科技通讯，　
１９９３（２）｝１８～２２　
２　汤俊生．悬臂灌注施工预应力混凝土粱述评．施工科技通汛，　
１９９３（２，）｛２３￣２９　
３　赵青山．菱形挂篮的研制厦应用．施工技术，１９９４（３）｛２１￣２６　
４　欧阳克武，赵剑发．平弦无平衡重挂篮的设计与施工．桥梁建　
设，１９９４（１）｝２１￣２５　
５　交通部二局一处．沙洋太桥技术总结．１９８７—１２　
６　平复强，橱世福．滑动斜拉式挂篮的设计与施工．桥梁建设，　
１９８９（４）　１０～２０　
７　陈克济．ＴＲＥＢｌｌ０一Ｉ型挂赶的设计与试验．桥梁建设，１９８９　
（１）　２２￣２６　
（收稿日期：１９９７—０２—１９）　

Ｔｈｅ　Ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｔｈｅ　Ｔｒａｖｅｌｌｉｎｇ　Ｃａｒｒｉａｇｅ　ｆｏｒ　
Ｃａｎｔｉｌｅｖｅｒ　Ｃａｓｔ　ｏｆ　ＰＣ　Ｂｒｉｄｇｅ　
ＷａｎｇＷｕｑｉｎ　
Ａｂｓｔｒａｃｔ　Ｔｈｅ　ｓｏｒｔｓ　ａｎｄ　ｆｅａｔｕｒｅｓ　ｏｆ　ｔｈｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｔｒａｖｅｌｌｉｎｇ　ｃａｒｒｉａｇｅ　ｆｏｒ　ｃａｎｔｉｌｅｖｅｒ　ｃａｓｔ　ｏｆ　ＰＣ　ｂｒｉｄｇｅ　ａｒｅ　
ｒｅｃｏｕｎｔｅｄ　ａｎｄ　ｄｉｓｃｕｓｓｅｄ・Ｔｈｅｉｒ　ｖａｒｉｏｕｓ　ｕｓａｇｅｓ　ａｒｅ　ａｎａｌｙｓｅｄ，ａｎｄ　ｔｈｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｔｒｅｎｄ　ｏｆ　ｔｈｅ　ｔｒａｖｅｌｌｉｎｇ　ｃａｒｒｉａｇｅ　
ｉｓ　ａｌｓｏ　ｐｒｅｓｕｐｐｏｓｅｄ．　
Ｋｅｙ　Ｗｏｒｄｓ　ｂｒｉｄｇｅ，ｃａｎｔｉｌｅｖｅｒ　ｃａｓｔ，ｔｒａｖｅｌｌｉｎｇ　ｃａｒｒｉａｇｅ，ｄｅｖｅｌｏｐｍｅｎｔ　ｔｒｅｎｄ　

维普资讯 http://www.cqvip.com

合集下载

桥梁施工中挂篮悬臂浇筑施工技术研究

桥梁施工中挂篮悬臂浇筑施工技术研究

桥梁施工中挂篮悬臂浇筑施工技术研究摘要：在经济的发展推动下，加快了我国桥梁工程的建设，而公路桥梁的建设为人们的出行提供了便捷，同时也有效推动了我国运输行业的发展。

在桥梁建设过程中，挂篮悬臂施工技术是桥梁施工不可或缺的一部分，采用该技术不仅加快了施工进度，还能够大大提高工程的施工质量。

但是在施工过程中，仍存有一些需要解决的问题，对此相关技术人员应加大监管力度，进一步提高挂篮悬臂施工技术。

基于此，本文主要根据桥梁施工中挂篮悬臂施工技术展开分析，希望可以进一步提高挂篮悬臂施工技术，加快我国桥梁工程的发展建设。

关键词：桥梁施工；挂篮悬臂；浇筑施工；技术要点引言城市化的扩大建设，使得我国城市道路与桥梁的使用率越来越高，在车辆日剧增加的情况下，促使我国桥梁工程的建设应时而生。

而在桥梁工程建设过程中，往往会在施工环节中出现问题，对此针对施工中的问题，使得挂篮式悬臂式浇筑技术被桥梁工程单位广泛使用。

利用挂篮式悬臂式浇筑技术不仅能够确保桥梁工程质量的安全性和稳定性，还能够全面提高桥梁工程的施工质量。

1挂篮悬臂浇筑施工技术的工作原理在桥梁工程施工建设过程中，挂篮式悬臂式浇筑技术作为桥梁施工中的一种技术手段，其原理不仅结构轻巧，而且操作便捷，能够在施工中有效建设大型起重机的使用问题。

桥梁工程在施工期间，能够利用挂篮式悬臂式浇筑技术对隔墙进行悬挂，大大提高了施工效率。

在桥梁浇筑完毕后，需要将预应力位进行安装，然后再前移挂篮，如此才能完成下一步的浇筑作业，这样可以在一定程度上大大提高桥梁工程的施工效率。

由于在工程施工完毕后需要在悬臂上进行挂篮施工，对此悬臂也可以作为承重台，在桥梁工程中也起到了承重的作用。

由此可见，在整个挂篮施工期间，对稳定性和耐用性的要求较高；此外，在进行运输途中需要减轻其重量，如此才能提高施工的安全性和质量。

在施工过程中，整个施工环节都是通过悬臂进行，对此要严格把控好每一个构件的质量和重量；同时还需要根据工程的实际建设情况来合理、科学的设计桥梁工程施工方案，才能保障好工程的施工质量。

桥梁施工中悬臂挂篮技术应用

桥梁施工中悬臂挂篮技术应用

桥梁施工中悬臂挂篮技术应用随着城市化进程的加快，桥梁建设的需求日益增长。

而在桥梁建设中，悬臂挂篮技术的应用不断推广和深化，已成为桥梁建设中不可或缺的一项技术。

悬臂挂篮技术是指在桥梁施工中，利用悬挂式挂篮将工人和材料悬挂在桥梁结构下方，方便施工。

因其结构简单，搭建快捷，使用灵活等特点，悬臂挂篮技术被广泛应用于各类桥梁建设中。

悬臂挂篮技术的应用，主要有以下几个方面：1. 悬臂挂篮可实现空中作业悬臂挂篮主要用于桥梁施工中的高空作业，在桥梁下方悬挂的挂篮可以任意变动位置，使工人可以在桥梁上进行各种高空作业。

同时，由于挂篮的悬挂稳定性较高，能够确保工人的安全，提高施工效率。

悬臂挂篮还可以根据桥梁结构的形状、曲线等进行调整，以便于施工。

由于悬臂挂篮可以在桥梁下方悬挂进行高空作业，所以在多层桥梁建设中，可以方便地进行不同层次的施工。

例如，在斜拉桥建设中，悬臂挂篮可将各个支索悬挂在桥梁下方逐层进行施工。

3. 悬臂挂篮可适用于多种桥梁结构悬臂挂篮的结构比较简单，可以针对不同的桥梁结构进行搭建，以实现高效施工。

例如，在斜拉桥建设中，因为支索结构较为复杂，悬臂挂篮可用于支索的悬挂和调整。

此外，在T形桥、拱形桥建设中，悬臂挂篮也能够应用。

由于悬挂式挂篮的施工过程中，只需要搭建少量的临时施工设施和机械设备，就可以实现桥梁结构的高空作业，因此可以大大减少施工所需成本和时间。

总之，悬臂挂篮技术的应用已经成为桥梁建设中的一项基本要素，其应用范围广泛，具有可靠性、安全性、高效性等优点。

在今后的城市化进程中，随着桥梁建设的不断推进，悬臂挂篮技术的应用前景将更加广阔。

悬臂挂篮技术在桥梁施工中的运用研究

悬臂挂篮技术在桥梁施工中的运用研究

悬臂挂篮技术在桥梁施工中的运用研究近年来，我国经济水平的快速发展，人们对桥梁施工的质量要求也随之而提升。

将悬臂挂篮技术应用到桥梁施工中能有效提升到桥梁工程的质量，为此如何有效增强到悬臂挂篮技术应用在桥梁施工中的应用已成为当前有关人员应当思考解决的难题。

关键字：悬臂挂篮技术;桥梁施工;应用;强化措施1、前言悬臂挂篮技术具有了施工效率快、成本投入低以及操作方便等的优势，已在我国桥梁施工中广泛应用开来。

其在施工的过程中往往都是在高空中进行作业，为此应当严格遵守施工重点，使得工程质量可以得到有力的保障。

文章主要是分析了悬臂挂篮技术的工作原理，同时讲解了其的实际应用效果，提出了强化桥梁悬臂挂篮施工技术的措施，望能为有关人员提供到一定的参考和帮助。

2、悬臂挂篮技术的基本概述悬臂式缆车技术的应用特性体现在其自由移动的能力上。

传统的依靠超大型起重机的工程施工方法比较困难，对现场施工产生了影响。

它非常快捷，方便，在悬臂吊船的各种技术投入使用后，建筑公司还可以根据现场桥梁的特点使用单排悬臂法。

只有在中间移动挂篮，才能最终完成每个横梁部分的结构。

除了易于使用之外，许多建筑公司还使用悬臂篮技术作为承重能力的结构形式。

但是，这种承重功能通常是一个在结构上容易被忽视的问题。

因此，在详细设计挂篮时，有必要确保挂篮的强度和稳定性完全满足大多数要求，并且需要轻巧灵活的运动特性来实现挂篮的重量，提高施工项目的安全性和稳定性，以确保主桥工地施工的质量水平。

3、臂挂篮施工技术具体分析3.1、挂篮制作与安装的要求悬臂式挂篮的最佳技术应用的关键在于吊船本身的设计是否更合理。

显然，这要求在进行桥梁施工之前，制造和安装人员应按照相关标准迅速完成掛篮的生产和安装时间。

在完成安装之前，应做好充分的准备以进行桥梁工程的安装以及检查和现场工作。

鉴于施工环境，在可以安装的实际操作过程中，吊船应进行完整的安全和性能测试。

特别是在缆车旁边应设置相关的保护层和各种措施，以防止坠落的物体引起安全事故。

桥梁挂篮悬臂浇筑技术在大桥施工中的运用

桥梁挂篮悬臂浇筑技术在大桥施工中的运用

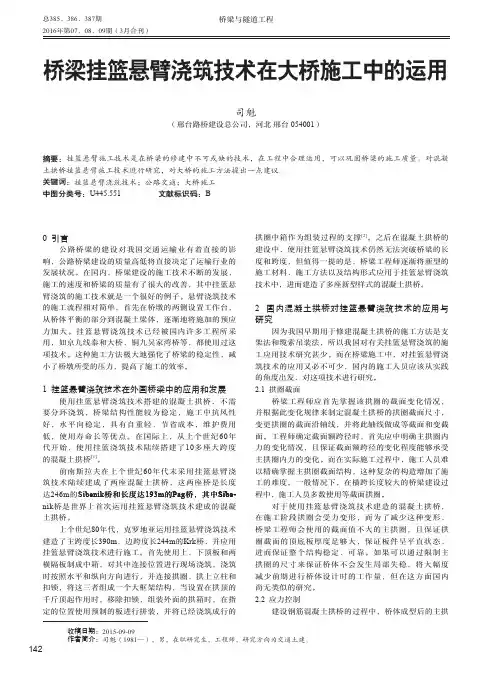

142总385、386、387期2016年第07、08、09期（3月合刊）桥梁与隧道工程0 引言公路桥梁的建设对我国交通运输业有着直接的影响，公路桥梁建设的质量高低将直接决定了运输行业的发展状况。
