桥梁挂篮悬臂法施工工艺流程图

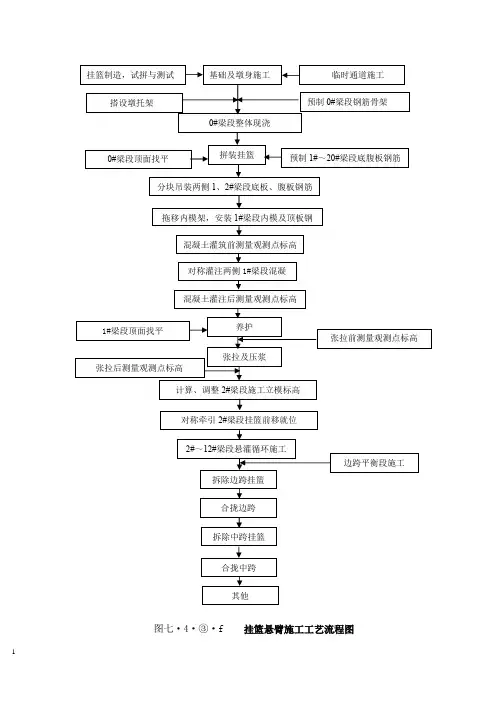

1 图七·4·③·f 挂篮悬臂施工工艺流程图 张拉前测量观测点标高 挂篮制造，试拼与测试 基础及墩身施工 临时通道施工 搭设墩托架 预制0#梁段钢筋骨架 0#梁段整体现浇 0#梁段顶面找平 拼装挂篮 预制1#～20#梁段底腹板钢筋分块吊装两侧1、2#梁段底板、腹板钢筋 张拉后测量观测点标高 对称灌注两侧1#梁段混凝混凝土灌筑前测量观测点标高 混凝土灌注后测量观测点标高 养护 1#梁段顶面找平 张拉及压浆 计算、调整2#梁段施工立模标高 对称牵引2#梁段挂篮前移就位 拖移内模架，安装1#梁段内模及顶板钢2#～12#梁段悬灌循环施工 边跨平衡段施工 拆除边跨挂篮 合拢边跨 边跨平衡段施工 拆除中跨挂篮 合拢中跨 其他。

挂篮悬臂浇筑法施工技术图文详解一、挂篮的介绍大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。

所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。

它不需要架设支架和不使用大型吊机。

挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。

（一）挂篮构造挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。

完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。

（二）挂篮施工的主要工作内容用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。

（三）挂篮分类一般桁架式挂篮可分为三角挂篮、菱形挂篮、弓弦式挂篮、平弦无平衡重式挂篮四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。

三角挂篮菱形挂篮弓弦式挂篮（四）三角挂篮的构造三角挂篮由①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。

①主桁架系统：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。

②走行系统：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。

③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。

平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。

④吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。

用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。

⑤工作平台系统：主要由前下横梁、后下横梁、底模花架等组成。

⑥模板系统：由内模、侧模、底模组成。

二、挂篮施工技术主要工艺流程桩连续梁灌篮施工顺序图解（一）0 # 段的浇注0#段位于桥墩上方，灌注0#段相当于给挂篮提供一个安装场地。

2010 NO.19SCIENCE & TECHNOLOGY INFORMATION 工　程　技　术1 挂篮悬臂施工工艺流程1.10号梁段施工在支座安装前,首先在支座垫石上确定支座中心线,根据中心线和需要安装的支座型号、规格、外形尺寸在支座垫石上放大样。

活动支座安装完毕后对0号梁段设置临时锁定。

临时锁定通常用高标号硫磺砂浆或砂桶做临时支墩,在梁体和墩身间用精扎螺纹钢或钢绞线连接并施加临时锁定的拉力装置。

1.2悬臂现浇施工1.2.1挂篮拼装(1)挂篮在工厂加工完成,应做试拼装,检查尺寸和连接状况,焊缝应做超声探伤检查,确定合格后运达现场。

(2)挂篮现场拼装要按照设计拼装顺序进行。

先拼装行走系统、主桁架、后锚,然后上吊带、拼装底篮下横梁、纵梁、分配梁、底模板,再拼装挂篮侧模板和工作平台。

1.2.2挂篮加载试验(1)加载试验的目的:按照最不利荷载模拟分级加载,检验挂篮的稳定性,实测出挂篮的变形和理论计算的符合程度并为线形调整时的预抛高值提供依据,消除安装误差及其他非弹性变形对结构线形的影响。

(2)加载试验可以采用两种方法:砂袋堆码方法,千斤顶反顶加载法。

砂袋堆码模拟实际施工状态非常吻合,缺点是用工用时较多相对繁琐。

千斤顶施加反力,一般要在承台上或墩身上设置锚固钢筋或预应力钢束予以锚固,千斤顶施力方便快捷常被采用。

用千斤顶进行反压试验要做好试验设备:千斤顶的校核,锚具钢绞线的检验,观测点的布设,测量仪器的准备等工作。

1.2.3梁段循环施工(1)钢筋施工。

先绑扎底板钢筋;腹板钢筋中的箍筋与底板钢筋一起安装,其下部与底板钢筋的横向钢筋平行焊接,形成腹板和底板钢筋骨架;绑扎底板上层钢筋网;安装腹板水平钢筋;调整好内模后施工顶板钢筋。

(2)预应力管道施工。

在钢筋施工时穿插进行预应力管道安装,管道每间隔50cm 安装定位的钢筋网并固定;预应力管道内穿比预应力管道小一级别的塑料衬管,防止预应力管道变形、漏浆。

挂篮悬臂浇筑连续梁施工工艺一、工法概述1、工法简介悬臂施工法是在桥墩两侧对称逐段就地浇筑混凝土，待混凝土达到一定强度后，张拉预应力筋,移动机具、模板继续施工。

预应力混凝土连续梁桥采用悬臂施工的方法需在施工中进行体系转换，即在悬臂施工时，结构的受力状态呈T形刚构，悬臂梁，待施工合拢后形成连续梁.因此，在桥梁设计中在考虑施工过程的应力状态；要考虑由于体系转换及其他因素引起结构的次内力。

内时为使施工受力与运营状态结构的受力尽量吻合，通常用悬臂施工的连续梁桥选取变截面梁。

预应力混凝土连续梁桥在悬臂施工时，由于墩梁铰接而不能承受弯矩，因此，施工时要采取措施临时将墩、梁固结。

待悬臂施工至少一端合拢后恢复原结构状态，这是连续梁采用悬臂施工法的一个特点。

悬臂施工法不需大量施工支架和临时设备,不影响桥下通航、通车，施工不受季节，河道水位的影响,并能大跨径桥上采用，因此得到广泛的使用。

悬臂浇筑的施工方法是大跨连续梁桥的主要施工方法。

2、工法特点1、易控制悬臂浇筑段标高偏差，能够随时纠正合拢段线形误差,保证弧状线形观感要求。

2、可以减少劳动强度、节省经济成本，施工速度快，能保证安全质量。

3、施工方法简单、易于施工人员掌握。

4、需要较完整的配套机械设备，机械化程度高。

5、有较好的社会效益和经济效益。

3、工法适用范围1、适用于同类型墩高、大跨连续梁的悬浇施工。

2、适用于风力在10级以下的悬浇梁施工。

3、适用于工期紧，而且安全因素复杂的悬浇梁施工。

二、施工准备2.1 技术管理2.1。

1施工前完成设计图纸会审和设计技术交底，施工方案和专项技术措施的审核、审批。

2.1.2对所用参与施工的人员进行技术培训和交底。

2.1。

3 每分项工程施工前，必须经过工前检查，并签发检查合格证，由现场技术人员和安全员进行检查，并由施工负责人进行签认.2.1.4 现场检查、测量的数据等检测应在专用记录本上及时做好记录并签字，数据信息要真实、完整、准确、清晰。

连续梁挂篮悬臂法施工
常熟悉的一个施工工艺了，今天小编拿出来和大家分享其实有两个目的，一是这个施工工艺的确非常重要应用十分广泛，而且很多朋友只是熟悉一部分，并没有形成一个系统的体系，二是今天的内容的确非常详细，对很多初入路桥工地的朋友来说十分有帮助。

一、连续梁挂篮悬臂法施工主要工艺流程
1、连续梁悬臂法施工的概述
悬臂法施工的连续梁桥，利用支架或托架在主墩墩顶立模施工箱梁0#段，0#段施工完成后，即可进行悬臂梁段施工，T构梁段施工采用悬臂灌筑法，根据梁段的划分利用挂篮分节段逐步对称完成。

挂篮是一个能沿梁顶滑动或滚动的承重结构，其锚固悬挂在已经施工的前端粱段上，在挂篮上可以进行下一粱段的模板、钢筋、预应力管道的安装、混凝土浇筑、预应力张拉和压浆等施工作业。

完成一个节段的循环作业后，挂篮即可前移并固定，进行下一个节段的悬臂浇筑，如此循环直至最后一个节段的悬臂浇筑完成为止。

2、悬臂浇筑施工工艺流程
（1）下部结构施工完成后，首先安装永久支座、设置临时支座、搭设临时支（托）架，并对支（托）架进行预压，然后施工0#段；在0#段上进行挂篮安装和预压；然后利用挂篮对称悬臂灌注梁段。

（2）连续梁合拢顺序有先边跨后中跨和先中跨后边跨两种，施工时必须严格按照设计图纸和施工方案进行组织施工。

斜拉桥牵索挂篮（前支点）施工工艺工法，、乙、，1刖B1.1工艺工法概况牵索挂篮又称前支点挂篮，是一种用于混凝土斜拉桥主梁悬臂浇筑施工的设备，是一种具有国际先进水平的新型挂篮。

我国自安徽铜陵长江公路大桥首次使用牵索挂篮以来，在大跨度、大节段的混凝土斜拉桥如武汉长江二桥、南昌新八一大桥、武汉江汉四桥、湖南岳阳洞庭湖大桥、江西鄱阳湖大桥、湖北荆洲长江公路大桥等的施工中，牵索挂篮施工工艺得到了广泛的应用。

1.2工艺原理利用斜拉索作为挂篮前支点的牵引索，后锚点锚于已浇梁段的底板上，中支点用C型挂钩支撑于已浇主梁顶面，将后锚点挂篮的悬臂受力状态改变为前后支点的简支受力状态，从而减小了挂篮的挠度与弯矩，提高了挂篮的承载能力，实现主梁全节段一次浇筑。

图1牵索挂篮系统结构示意图2工艺工法特点采用钢箱型结构，结构紧凑，整体性强，刚度大，承载能力大，安全性高，采用吊挂与斜拉索牵拉相结合的传力，加大了节段施工长度，施工标准化程度高，施工速度快，施工质量好，重量大，加工费用高。

3适用范围大跨度长节段混凝土斜拉桥主梁悬臂浇筑施工。

4主要技术标准《公路桥涵施工技术规范》JTG/TF50《公路斜拉桥设计规范》JTJ027《公路桥涵钢结构及木结构设计规范》JTJ025《钢结构工程施工质量验收规范》GB50205《公路工程质量检验评定标准》JTGB80-15施工方法根据设计图纸，主梁0、1#段采用墩旁托架施工，挂篮从第2号段正式悬臂施工。

结合现场条件，0、1#段施工时考虑用挂篮承载平台作为施工平台，挂篮承载平台在墩旁托架上直接拼装、焊接、平移、顶升到位。

墩旁托架采用万能杆件在塔墩顶拼装而成。

挂篮拼装提升到位后，在挂篮后端设支承牛腿，前端设斜拉，挂篮主纵梁中部设斜向钢支撑，以满足0、1#段梁体施工。

牵索挂篮作为主梁悬臂浇筑的承重结构，通过锚固系统，将挂篮锚固在主梁底板上，通过牵索系统将斜拉索与挂篮弧形首相连，形成简支结构受力平台，然后在挂篮平台上进行立模、绑扎钢筋、浇筑混凝土，张拉预应力、压浆等作业。

第1节预应力混凝土连续刚构悬臂挂篮法施工一、墩顶0#段的施工墩顶0#段是大跨度刚构梁施工中的第一作业段，也是梁部施工中最为繁琐的部分，为保证施工进度和质量，结合下部墩身为双壁空心墩的具体特点，设计采用预应力空中支架完成施工任务。

墩身施工时，在相应部位埋设支架预埋件，并在预埋件处增设墩身内部横系梁。

支架通过横系梁处预留的孔道用精轧螺纹钢张拉预应力后连接起来，支立完成后，在支架顶面铺设分配梁，并加铺楔块后放置底模并进行等效加载。

内模采用钢木组合结构拼装而成，外模利用菱形挂篮的大块钢模板，利用支架作为支撑平台，内外模之间用拉杆对拉，绑扎底钢筋，安装竖向预应力钢筋，混凝土浇注，达到设计强度后张拉压浆。

二、悬臂挂篮法节段施工（1）挂篮的结构及特点菱形挂篮主要由吊架系统、锚固行走系统、前后吊系统、模板系统等几部分组成。

最主要特点是结构简单，受力明确，适应梁高变化范围大；取消了平衡重，利用梁体本身竖向预应力筋锚固滑道，挂篮沿轨道行走；材料均为普通型钢，加工制作简单；可用于合拢段的施工，挂篮利用系数高。

（2）悬臂灌注节段施工①挂篮的预压和拼装在挂篮拼装前对单个菱形架利用千斤顶逐个预压，以消除其非弹性变形，测出弹性变形值，为立模提供可靠依据。

当墩顶0#段混凝土浇注完成并张拉压浆后，即可开始拼装加工好的挂篮，挂篮通过缆索吊机进行拼装。

顺序为：走行装置→主构架→锚固系→前后吊系→模板系。

同时拼装挂篮时还应注意以下几点：应在主梁混凝土顶面，特别是前支脚位置，修整已浇注的混凝土表面，使之平整；拼装时要自下而上对称进行，因为主桁架前悬臂较大，容易造成倾覆，故一定要用锚固系将后锚点锚固好。

②悬臂节段的施工调整底模板：底模板采用整体钢模板，面板用δ=6mm钢板制作，肋板采用槽钢，安装完毕后，利用经纬仪及水准仪调整底模板中线与标高。

外模合拢：外模采用桁架式整体钢模板，面板用δ=6mm钢板，骨架桁架用槽钢制作。

外模悬挂于菱形挂篮中、前横梁上，通过吊杆和倒链实现合拢就位。

目录一、挂篮悬臂浇筑施工方案和施工方法 .............. 错误!未定义书签。

（一）、总体施工方案 (1)（二）、详细施工方案、施工工艺方法 (4)2.1.墩顶O号梁段施工方 (4)2.1.1.O号块梁段施工工艺流程图, 见图8所示。

(6)2.1.2、永久支座安装与临时支墩安装、锁固及拆除 (8)2.1.3. O#块支架 (10)2.1.4、O号梁段模板 (11)2.1.5. 钢筋、预应力束孔道安装 (11)2.1.6、混凝土浇筑 (12)2.1.7、预应力钢筋安装、施加预应力（张拉作业） (13)2.1.8、孔道压（注）浆 (14)2.2.边跨非对称梁段（支架浇筑梁段）........................... (15)2.2..、施工模板支撑架 (16)2.2.2.模板、钢筋、混凝土 (17)2.3.挂篮悬臂浇筑梁段 (18)2.3.1.挂篮悬臂浇筑段施工工艺 (19)2.3.2.挂篮施工 (21)2.3.3.悬臂浇筑节段芯模板 (23)2.3.4.钢筋加工、安装与预应力钢筋孔道布设、安装 (24)2.3.5.混凝土浇筑 (25)2.3.6.施加预应力、孔道压（注）浆 (27)2.4.合拢及体系转换 (28)三、公路工程与铁路工程悬浇梁的规范规定差异 (29)一、挂篮悬臂浇筑施工方案和施工方法（一）、总体施工方案挂篮悬臂浇筑施工工法, 分为墩顶支架浇筑“O”号块梁段、跨中挂篮悬臂浇筑梁段、合拢梁段和边跨支架现浇梁段等四部分。

如图5所示。

墩顶“O”号梁段浇筑完成后, 再在“O”号梁段上组装挂篮。

“O”号梁段主要是为挂篮组装提供拼装工作平台和悬浇出发场地。

每个“O”号梁段长度一般为12～14m, 个别桥跨度较小的“O”号梁段设计长度较小, 只能满足连体挂篮安装条件。

辅助说明: 在高墩上进行连体挂篮安拆安全风险较大, 不是最佳施工方案！若是遇到此类工程, 应通过1号梁段支架现浇法加以避开！O号梁段和边跨现浇梁段均采用支架现浇法成型。
