51 单片机片外扩展RAM
一.概述
普通51 单片机可以片外扩展ROM 和RAM 各64K 字节的空间，在实际应用中很少扩展外部ROM，一般都是扩展RAM，因为普通51 单片机的内部RAM 实在太少，只有128-256 字节，处理数据量较大时往往不
够用。
而片外扩展RAM 需要占用P0 口、P2 口和P3.6、P3.7，消耗了18 个IO 口，导致IO 口又不够用。
为了解决以上矛盾，大容量的51 单片机（增强型51 单片机）应运而生，这种单片机一般内置1K-16K 的RAM 和16K-64K 的ROM，价格也相对昂贵。
在某些情况下，用普通51 单片机通过片外扩展RAM 要比直接使用增强型51 单片机更能节约成本。
所以，学习51 单片机片外扩展RAM 是很有必要的。
二.电路设计
在WSF-51DB 开发板上，扩展了32K RAM（HM62256B），地址锁存芯片用74HC573。
如果片外扩展RAM，P0 口作为数据和地址低字节的复用端口，不需要加上拉排阻，当然，加上拉排阻也没有影响。
需要注。
一、填空题1、单片机系统复位后，（PSW）=00H，因此内部RAM寄存区的当前寄存器是第（）组，8个寄存器的单元地址为（）。
【答案： 0 00H~07H 】2、通过堆栈操作实现子程序调用，首先要把（）的内容入栈，以进行断点保护，调用返回时再进行出栈操作，把保护的断点送回（）。
【答案：PC PC】3、MCS—51单片机的时钟电路包括两部分，即芯片内的（）和芯片外跨接的（）与（）。
【答案：高增益反相放大器晶体振荡器微调电容】4、MCS—51的4个I/O口中，（）是真正的双向口，而其它口则为准双向口，这一区别在口线电路结构中表现在（）的不同上。
【答案：P0 口的输出缓冲器】5、在直接寻址方式中，只能使用8位二进制数作为直接地址，因此其寻址对象只限于（）。
【答案：内部RAM】6、在变址寻址方式中，以（）作数变址寄存器，以（）或（）作为基址寄存器。
【答案：累加器 PC DPTR】7、假定外部数据存储器2000H单元的内容为80H，执行下列指令后，累加器A中的内容为（）。
MOV P2，#20HMOV R0，#00HMOVX A，@R0【答案：80H】8、假定DPTR的内容为8100H，累加器A的内容为40H，执行下列指令：MOVC A,@A+DPTR后，送入A的是程序存储器（）单元的内容。
【答案：8140H】9、假定（SP）=60H，（ACC）=30H，（B）=70H，执行下列指令：PUSH ACCPUSH B后，SP的内容为(62H)，61H单元的内容为（），62H单元的内容为（）。
【答案：30H 70H】10、假定已把PSW的内容压入堆栈，再执行如下指令：MOV R0,SPORL @R0,#38HPOP PSW实现的功能是（）【答案：修改PSW的 RS0、 RS1、 F0位为1】11、假定（A）=56H，（R5）=67H。
执行指令：ADD A，R5DA后，累加器A的内容为( ),CY的内容为（）。
【答案：23H 1】12、假定（A）=50H，（B）=0A0H,执行指令：MUL AB后，寄存器B的内容为（），累加器A的内容为（），CY的内容为( ),OV的内容为（）。
第1章习题答案1．什么是单片机？答:将中央处理器（Central Processing Unit，CPU）、随机存储器、只读存储器、中断系统、定时器/计数器以及I/O接口电路等微型计算机的主要部件集成在一块芯片上，使其具有计算机的基本功能，就叫做单片微型计算机（Single Chip Micro Computer，SCMC），简称单片机。
由于单片机的指令功能是按照工业控制的要求设计，所以单片机又称为微控制器（Micro Controller Unit，MCU）。
2．单片机有哪些特点？答: （1）单片机的存储器ROM和RAM是严格区分的。
ROM称为程序存储器，只存放程序、固定常数及数据表格。
RAM则为数据存储器，用作工作区及存放用户数据。
（2）采用面向控制的指令系统。
（3）单片机的I/O引脚通常是多功能的。
（4）单片机的外部扩展能力强。
（5）单片机体积小，成本低，运用灵活，易于产品化。
（6）面向控制，能有针对性地解决从简单到复杂的各类控制任务，因而能获得最佳的性能价格比。
（7）抗干扰能力强，适用温度范围宽。
（8）可以方便地实现多机和分布式控制，使整个控制系统的效率和可靠性大为提高。
3．单片机的应用有哪些？答: （1）工业控制。
单片机可以构成各种工业控制系统、数据采集系统等。
如数控机床、自动生产线控制、电机控制、测控系统等。
（2）仪器仪表。
如智能仪表、医疗器械、数字示波器等。
（3）计算机外部设备与智能接口。
如图形终端机、传真机、复印机、打印机、绘图仪、磁盘/磁带机、智能终端机等。
（4）商用产品。
如自动售货机、电子收款机、电子秤等。
（5）家用电器。
如微波炉、电视机、空调、洗衣机、录像机、音响设备等。
（6）消费类电子产品。
（7）通讯设备和网络设备。
（8）儿童智能玩具。
（9）汽车、建筑机械、飞机等大型机械设备。
（10）智能楼宇设备。
（11）交通控制设备。
4．常见的单片机有哪些类型？答: 1．AVR单片机；2．Motorola单片机；3．MicroChip单片机；4．Scenix单片机；5．EPSON单片机；7．GMS90单片机；8．华邦单片机9．Zilog单片机；10．NS单片机；11．AX1001单片机第2章习题答案1．MCS-51单片机内部包含哪些主要逻辑功能部件？答:（1）1个8位的微处理器CPU。

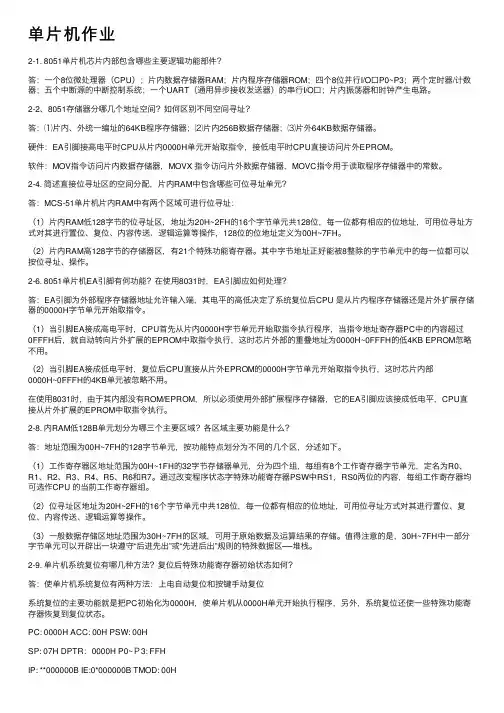

单⽚机作业2-1. 8051单⽚机芯⽚内部包含哪些主要逻辑功能部件？答：⼀个8位微处理器（CPU）；⽚内数据存储器RAM；⽚内程序存储器ROM；四个8位并⾏I/O⼝P0~P3；两个定时器/计数器；五个中断源的中断控制系统；⼀个UART（通⽤异步接收发送器）的串⾏I/O⼝；⽚内振荡器和时钟产⽣电路。
2-2、8051存储器分哪⼏个地址空间？如何区别不同空间寻址？答：⑴⽚内、外统⼀编址的64KB程序存储器；⑵⽚内256B数据存储器；⑶⽚外64KB数据存储器。
硬件：EA引脚接⾼电平时CPU从⽚内0000H单元开始取指令，接低电平时CPU直接访问⽚外EPROM。
软件：MOV指令访问⽚内数据存储器，MOVX 指令访问⽚外数据存储器，MOVC指令⽤于读取程序存储器中的常数。
2-4. 简述直接位寻址区的空间分配，⽚内RAM中包含哪些可位寻址单元？答：MCS-51单⽚机⽚内RAM中有两个区域可进⾏位寻址：（1）⽚内RAM低128字节的位寻址区，地址为20H~2FH的16个字节单元共128位，每⼀位都有相应的位地址，可⽤位寻址⽅式对其进⾏置位、复位、内容传送、逻辑运算等操作，128位的位地址定义为00H~7FH。
（2）⽚内RAM⾼128字节的存储器区，有21个特殊功能寄存器。
其中字节地址正好能被8整除的字节单元中的每⼀位都可以按位寻址、操作。
2-6. 8051单⽚机EA引脚有何功能？在使⽤8031时，EA引脚应如何处理？答：EA引脚为外部程序存储器地址允许输⼊端，其电平的⾼低决定了系统复位后CPU 是从⽚内程序存储器还是⽚外扩展存储器的0000H字节单元开始取指令。
（1）当引脚EA接成⾼电平时，CPU⾸先从⽚内0000H字节单元开始取指令执⾏程序，当指令地址寄存器PC中的内容超过0FFFH后，就⾃动转向⽚外扩展的EPROM中取指令执⾏，这时芯⽚外部的重叠地址为0000H~0FFFH的低4KB EPROM忽略不⽤。
（2）当引脚EA接成低电平时，复位后CPU直接从⽚外EPROM的0000H字节单元开始取指令执⾏，这时芯⽚内部0000H~0FFFH的4KB单元被忽略不⽤。
