楔式闸阀使用说明书

  • 格式：pdf
  • 大小：196.87 KB
  • 文档页数：7

楔式闸阀使用说明书楔式闸阀一、用途与原理本阀门用于化工、石油、天然气、电站、环保、城建等行业的管道上，作为接通或截断介质的启闭装置，一般不用作调节和节流。

由传动装置带动阀杆螺母作顺时针转动，使阀杆作向下运动，闸板下行，闸板与密封圈之密封面吻合，则为关闭，截断介质；反之，阀杆螺母作逆时针转动，闸板上行，直至上密封面吻合，则为开启，接通介质。

本阀门一般处于常开或常闭状态。

二、性能特点本阀门是严格按GB/T12234、GB/T12224、美国ANSIB16.34等国际和国内标准设计制造的。

经过精心选材，精细设计，精心加工，精准检测，严格控制，阀门的各项技术水平，技术参数均达到了国际二十世纪末的水平。

阀门密封性能优良，无内外泄漏；密封副配对合理，使用寿命长。

是值得用户信赖的优质、安全、环保、节能、成熟的产品。

三、技术参数及性能规范（见表1）表1技术参数及性能规范Z41H-16～160C、Z41Y-16～160P、Z41Y-16～160R、Z41Y-16～160I、Z941H-16～160C、Z941Y-16～160PZ941Y-16～160R、Z941Y-16～160I、Z541H-16～160C、Z541Y-16～160P、Z541Y-16～160R、Z541Y-16～160型号公称压力试验压力（MPa）适用温度（℃）适用介质PN（MPa）强度试验密封试验主体材质≤Z41H-16 1.6 2.4 1.76WCB-29～425水、蒸汽、油品Z41H-25 2.5 3.75 2.75ZG1Cr18NI9TiZG1Cr18Ni12Mo2TiCF8、CF8M、CF3M -254～200硝酸、醋酸、磷酸、氨、苛性碱、乙烯、硫、酒精、食品Z41H-40 4.0 6.0 4.4Z41H-64 6.49.67.04Z41H-10010.015.011.0ZG1Cr5Mo、C5650油品、蒸汽、SO2 Z41H-16016.024.017.6LC1、LC2、LC3-59、-73、-101CO2、甲醇、煤气四、标准与规范（见表2）表2标准与规范设计与制造结构长度连接端压力－温度等级检验与试验主体材料GB/T12234GB/T12221GB/T9113、JB/T79GB/T12224(焊端)GB/T12224JB/T9092见上API600、API6D ASME B16.10ASME B16.5ASME B16.25ANSI B16.34API568五、产品结构简图六、主要零件名称和材质（见表3）表3主要零件名称和材质序号名称材质1阀体WCB/A216WCBZG1Cr18NI9TiZG1Cr18Ni12Mo2TiCF8、CF8M、CF3、CF3MZG1Cr5MoA217C5LC1、LC2、LC3 2阀盖3闸板4密封圈13Cr/STL18-8SS/STL STL5阀杆2Cr13/F6a18-8SS/304、316SS25Cr2Mo1VA2Cr13/F6a6垫片柔性石墨+3047螺柱35CrMo/A19318-8SS/A193B825Cr2Mo1VA2Cr13/A320L7 8螺母45/A1942H18-8SS/A194835CrMo A19469阀杆螺母ZQAl9-410手轮电动头KTH350-10组合件七、主要外型尺寸、连接尺寸和质量（见表4）表4主要外型尺寸和连接尺寸PN16DN标准值参考值手动电动L D D1D2b Z-φD0H H1型号50250160125100164-φ182********DZW10A 65265180145120184-φ182********DZW10A 80280195160135208-φ182********DZW15A 100300215180155208-φ183********DZW20A 125325245210185228-φ183********DZW20A 150350280240210248-φ23360675994DZW20A 2004003352952652612-φ234008151138DZW30A 2504504053553203012-φ254509521409DZW45A 3005004604103753012-φ2556011301540DZW60 3505505204704353416-φ2564012581700DZW90 4006005805254853616-φ3064014201933DZW120 4506506405855454020-φ3072015162150DZW120 5007007056506084420-φ3472016452235DZW180 6008008407707184820-φ4180018582474DZW250 PN25DN标准值参考值L D D1D2b Z-φ手动电动D0H H型号50250160125100204-φ182********DZW10A 65265180145120224-φ182********DZW15A 80280195160135228-φ182********DZW20A 100300230190160248-φ23320502740DZW20A 125325270220188288-φ25360614820DZW20A 150350300250218308-φ25360675994DZW30A 2004003603102783412-φ254008181138DZW30A 2504504203703323612-φ304509691409DZW45A 3005004854303904016-φ3056011301540DZW60 3505505504904484416-φ3464012801700DZW90 4006006105505054816-φ3472014501933DZW120 4506506606005555020-φ3472015412150DZW180 5007007306606505220-φ4180016762235DZW250 6008008407707185620-φ4180018742474DZW250PN40DN标准值参考值L D D1D2b Z-φ手动电动D0H H型号50250160125100204-φ182********DZW10A 65280180145120228-φ183********DZW15A 80310195160135228-φ183********DZW20A 100350230190160248-φ23360510802DZW20A 125400270220188288-φ25360615820DZW20A 150450300250218308-φ25400675994DZW30A 2005503753202823812-φ304508581138DZW45A 2506504453853454212-φ345609711409DZW60 3007505104504084616-φ3464011451588DZW90 3508505705104655216-φ3472012801755DZW120 4009506555855355816-φ4180014501902DZW180 50011507556706126220-φ4890017202425DZW250 PN63DN标准值参考值手动电动L D D1D2b Z-φD0H H型号50250175135105264-φ23280360620DZW15A 65280200160130288-φ23300375636DZW20A 80310210170140308-φ23320440716DZW20A 100350250200168328-φ25360510807DZW30A 125400295240202368-φ30360615862DZW30A 150450340280240388-φ34400675998DZW30A 2005504053453004412-φ344508581185DZW45A 2506504704003524812-φ415609711475DZW60 3007505304604125416-φ4164011451691DZW90 3508505955254756016-φ4172012802055DZW120 4009506705855256616-φ4814502215DZW180 50011508007056407020-φ5417202550DZW250PN100DN标准值参考值L D D1D2b Z-φ手动电动D0H H型号50250195145112284-φ25280360625DZW20A 65280220170138328-φ25300375638DZW20A 80310230180148348-φ25350440720DZW20A100350265210175388-φ30350510810DZW30A 125400310250210428-φ34400615866DZW30A 1504503502902504612-φ344006751010DZW45A 2005504303603125412-φ415008581190DZW60 2506505004303826012-φ416509711478DZW90 3007505855004427016-φ4872011451695DZW180 3508506555604987616-φ542060DZW250 4009507156205588016-φ542220DZW350 50011508157246358924-φ542540DZW350 PN160DN标准值参考值L D D1D2b Z-φ手动电动D0H H型号50250195145112284-φ25280360625DZW20A 65280220170138328-φ25300375638DZW20A 80310230180148348-φ25350440720DZW20A 100350265210175388-φ30350510810DZW30A 125400310250210428-φ34400615866DZW30A 1504503502902504612-φ344006751010DZW45A 2005504303603125412-φ415008581190DZW60 2506505004303826012-φ416509711478DZW90 3007505855004427016-φ4872011451695DZW180八、运输、存贮1.运输过程中必须将每台阀门、每台包装箱固定好，防止运输过程中磕碰损坏。

合集下载

阀门产品使用说明书

阀门产品使用说明书

Z41H 闸阀使用说明书Z41H 闸阀为阀板在阀杆的带动下，沿阀座密封面作升降运动而达到启闭的目的。

1、压力级：1.0MPa, 1.6MPa, 2.5 MPa, 4.0MPa,6.4 MPa,10 MPa; 2 、使用温度： -29℃ ---425 ℃3、使用介质：水、蒸汽、油品等非腐蚀性介质。

一、结构特点1、阀体通道为全通径，流体阻力小。

2、介质可从闸阀二侧任意方向流过，不受介质流动方向的限制。

3、全开对密封面受冲蚀性较小，密封性能好。

二、维护保养1、运输途中的维护阀门在运输途中应注意要轻装轻卸，以防止法兰密封面磕碰损坏，应将密封面擦干净后再关闭。

要确保油漆、铭牌和法兰密封面的完好，现场要作好防雨、防尘工作。

2、保管中的维护对入库的阀门，要认真擦拭、清洗阀门在运输过程中的积水和灰尘，对容易生锈的加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。

阀门进出口通道的密封盖要封好，以免赃物进入。

对在运输中损坏、丢失的阀门零件，应及时配齐。

3、阀门安装注意事项3.1、阀门搬运时要小心轻放，更不允许丢掷，以免阀杆扭断及各部件损伤。

3.2、在安装时应清除阀腔内部和管道中尘屑杂物，以避免擦伤阀体与阀板密封面，以致发生渗漏。

3.3、带传动机构的闸阀（如齿轮传动、电动、气动或液动等）均应严格按传动机构使用说明的规定安装，安装位置应保证阀门的使用，维修方便，阀门应直立安装。

3.4、阀门传动机构的安装、使用、贮存、保管应按执行机构使用说明书执行。

3.5、手轮、传动机构均不允许作起吊用，并严禁碰撞。

3.6、手动闸阀应靠旋转手轮使之启闭，不得借助于其他杠杆。

3.7、在操作过程中应保持介质和阀件的清洁，发现任何缺陷和故障，应及时排除。

4、运转中的维护阀门在运转过程中要使阀门处于常年整洁、润滑良好、阀件齐全、正常运转的状态。

以达到开启灵活的目的，不允许在运行中对阀门进行敲打。

三、常见故障的预防和排除常见故障产生原因预防措施排除方法开不起1、 T 型槽断裂。

闸阀

闸阀

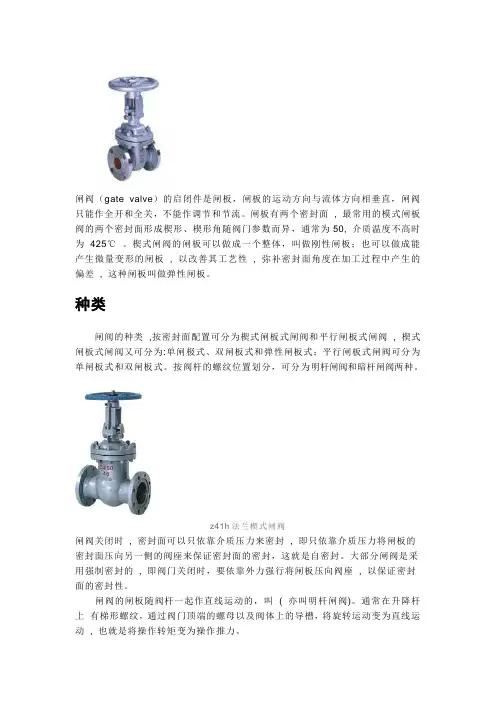

闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50, 介质温度不高时为425℃。

楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。

种类闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

z41h法兰楔式闸阀闸阀关闭时, 密封面可以只依靠介质压力来密封, 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的, 即阀门关闭时，要依靠外力强行将闸板压向阀座, 以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫( 亦叫明杆闸阀)。

通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动, 也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。

实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。

为考虑温度变化出现锁死现象, 通常在开到顶点位置上, 再倒回1/2－1圈, 作为全开阀门的位置。

因此, 阀门的全开位置，按闸板的位置（即行程〉来确定。

有的闸阀, 阀杆螺母设在闸板上，手轮转动带动阀杆转动, 而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀刚性单闸板闸阀。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

主要分以下几个大类：以JB／T2203－1999《闸阀结构长度》为主的通用类。

目前国内大多数安全阀生产厂家均按本标准设计生产。

z941电动法兰闸阀 产品说明书

z941电动法兰闸阀 产品说明书

Z941电动法兰闸阀上海奥力泵阀制造有限公司SHANGHAI AOLI PUMP VALVE MFG CO.,LTD.地址：上海市金山区亭林镇南亭公路5369号邮编：201505闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。

适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

操作方式有：手动、齿轮传动、电动、气动等。

结构与特点1、选材考究，符合国内外相关标准，材料的全面质量高。

2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。

3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

应用规范设计与制造 GB/T12234结构长度 GB/T12221 连接端尺寸法兰尺寸 JB79检验与试验 JB/T9092碳钢 GB/T12229材 料不锈钢 GB/T12230标 志 GB/T12220供 货 JB/T7928主要零件材料及主要用途阀体 阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度(≤℃)WCB WCB+D507MO D577 2Crl3 柔性石墨水、油品、蒸汽 425ZGlCr5MOZGlCr5M0+Stellite121Crl8Ni9+Stellite625Cr2M01VA柔性石墨水、油品、蒸汽 550ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+Stellite61Crl8Ni9Ti PTFE 硝酸类、碱类 200ZG00Crl7Nil4M02316L+Stellite12316L+Stel1ite6316L PTFE 尿素、甲铵液、磷酸200产品说明Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金（Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200R Z941W-100I）、铬镍钛不锈钢（Z941W-100P）、铬镍钼钛不锈钢（Z941W-100R），公称压力 PN100~PN200，阀体材料为碳素钢（Z941H-100~200 Z941Y-100~200）、铬镍钛不锈钢（Z941Y-100P~200P Z941W-100P）、铬镍钼钛不锈钢（Z941Y-100R~200R Z941W-100R）、铬钼合金钢（Z941Y-100I~200I Z941W-100I）的闸阀。

阀门产品使用说明书

阀门产品使用说明书

Z41H 闸阀使用说明书Z41H闸阀为阀板在阀杆的带动下，沿阀座密封面作升降运动而达到启闭的目的。

1、压力级：1.0MPa, 1.6MPa， 2.5 MPa, 4。

0MPa,6。

4 MPa，10 MPa；2、使用温度：—29℃-—-425℃3、使用介质：水、蒸汽、油品等非腐蚀性介质。

一、结构特点1、阀体通道为全通径，流体阻力小。

2、介质可从闸阀二侧任意方向流过，不受介质流动方向的限制。

3、全开对密封面受冲蚀性较小,密封性能好。

二、维护保养 1、运输途中的维护阀门在运输途中应注意要轻装轻卸，以防止法兰密封面磕碰损坏,应将密封面擦干净后再关闭。

要确保油漆、铭牌和法兰密封面的完好，现场要作好防雨、防尘工作。

2、保管中的维护对入库的阀门，要认真擦拭、清洗阀门在运输过程中的积水和灰尘，对容易生锈的加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。

阀门进出口通道的密封盖要封好，以免赃物进入。

对在运输中损坏、丢失的阀门零件，应及时配齐。

3、阀门安装注意事项3.1、阀门搬运时要小心轻放,更不允许丢掷，以免阀杆扭断及各部件损伤.3.2、在安装时应清除阀腔内部和管道中尘屑杂物，以避免擦伤阀体与阀板密封面，以致发生渗漏。

3.3、带传动机构的闸阀（如齿轮传动、电动、气动或液动等)均应严格按传动机构使用说明的规定安装,安装位置应保证阀门的使用，维修方便，阀门应直立安装.3.4、阀门传动机构的安装、使用、贮存、保管应按执行机构使用说明书执行。

3.5、手轮、传动机构均不允许作起吊用，并严禁碰撞。

3.6、手动闸阀应靠旋转手轮使之启闭，不得借助于其他杠杆。

3。

7、在操作过程中应保持介质和阀件的清洁，发现任何缺陷和故障，应及时排除。

4、运转中的维护阀门在运转过程中要使阀门处于常年整洁、润滑良好、阀件齐全、正常运转的状态。

以达到开启灵活的目的，不允许在运行中对阀门进行敲打。

三、常见故障的预防和排除常见故障产生原因预防措施排除方法开不起1、T型槽断裂。
