变压器运⾏规程（1）
南丹县南⽅有⾊冶炼有限责任公司NDNF/JS—JD04～2007 控制状态：发放编号：
变压器运⾏规程
编制：黄涛
审核：张庆伟
批准：2007年7⽉18⽇发布2007年8⽉1⽇实施
南丹县南⽅有⾊冶炼有限责任公司发布1 主题内容与适⽤范围
本规程规定了电⼒变压器（下称变压器）运⾏的基本要求、运⾏维护、不正常运⾏和处理。
本规程适⽤于电压为110KV电⼒变压器，整流变压器等设备可参照执⾏。⼀般按本规程执⾏，必要时可参照制造⼚的有关规定。2 变压器的正常运⾏
2.1 主变压器⽇常巡视检查周期
1) 正常情况下，每⽇早、中、晚各巡视检查⼀次；
2) 在下列情况下应对主变压器进⾏特殊巡视检查，视具体情况增加巡视检查次数
3) 新设备或经过检修、改造的变压器在投运72⼩时内；
4) 变压器有下列严重缺陷；
5) 主变严重漏油，造成油⾯降低；
6) 主变上层油温超过85℃；
7) 主变内部⾳响不正常；
8) 压⼒释放阀动作喷油；
9) 主变冷却装置全部故障；
10) 主变套管有破裂或闪络放电；
11) 主变过负荷；
12) ⽡斯继电器观察窗内出现碳质物质；
13) 轻⽡斯动作；
14) 有载调压分接开关调压后，三相电流显著不平衡；
15) 有载调压分接开关操作控制回路故障；
16) 主变引线接头发热发红。
17) 有⼤风、⼤雾、⼤雪、冰雹、寒潮、环境温度聚变等⽓象时；
18) 雷⾬季节（特别是雷⾬过后应⽴即巡视）；
19) ⾼温季节中的⾼温期间及⾼峰负荷期间；
20) 变压器达到或超过额定负荷期间。2.2 变压器的⽇常巡视检查⼀般包括以下内容
2.2.1 检查变压器本体的油温温度计和绕组温度计是否正常，指⽰应在85℃及以下，并与主控室内主变控制屏上远⽅显⽰的主变温度显⽰数值相⼀致，温度计指针、外壳⽆损坏现象；2.2.2 检查变压器油箱顶上本体和分接开关储油柜的油位指⽰表指⽰值应符合主变铭牌上的温度与油位关系曲线。
2.2.3 检查下列部件应⽆渗油或漏油现象

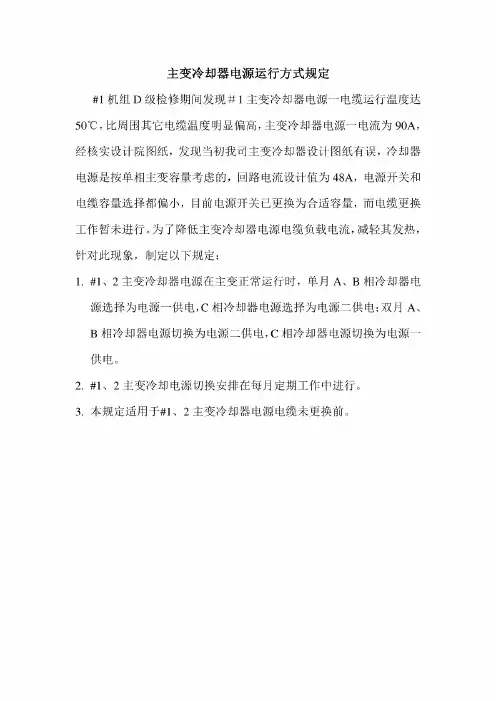

2主变冷却器全停事故处理预案
1、事故前运行方式
事故前主变冷却系统的工作情况及运行方式为:冷却器“工作电源开关”工作在“I电源”位置；三组冷却器的控制转换开关分别切至1“工作”，2“辅助”，3“备用。
2、事故现象
(1)、监控机：“告警信号铃响”，信号为“#2主变冷却器故障”、“#2主变冷却器全停”、三相油温逐渐升高，或上升较快；
(2)、变压器油温度曲线有明显的变化；
(3)、各相冷控箱监视变压器风扇运行的指示灯熄灭；(4)、变压器油位会逐渐升高。3、故障检查
(1)、各相冷控箱内电源指示灯是否熄灭，各工作风扇是否运转，冷却电源是否消失或故障，动力箱内I、II段动力电源空气开关是否跳开；
(2)、各相冷控箱内各空气开关切换开关的位置是否正常，判断热继电器是否动作；
(3)、各相冷控箱内电缆头有无异常，动力箱内电缆头有无异常，检查动力电源是否缺相；
(4)、站用电室#2主变冷却器动力电源（I、II）组合开关是否正常，电缆头有无烧断现象；
(5)、站用电是否消失或异常；
(6)、备用电源是否切换成功（站用变）。4、故障处理： (1)、检查站用电运行是否正常，否则将站用电切至0#站变运行；(2)、检查是哪一相主变冷却器全停。（如是C相）；(3)、派专人严密监视#2主变上层油位，油温变化；
(4)、检查两组电源是否正常。如是一组正常，则可能是切换回路故障。将电源切至正常的一组，检查切换回路及另一组电源故障的原因；如冷控箱内各组空气开关切换开关的位置是否正常，判断热继电器是否动作，电缆、接头有无烧伤熔断等；
(5)、找到故障点后进行隔离，能处理的自己处理，否则汇报要求公司派人来处理；
(6)、若故障难以在变压器冷却器全停时规程允许变压器运行时间内消除，应汇报调度作好停用#2主变的准备；
(7)、汇报调度、超高压分公司相关部门及站领导；(8)、做好相关记录。
变压器运行规程
一、主变压器基本情况
1.1基本参数
型号:SZ9-120000/220 额定频率:50Hz
额定容量: 120000 KVA 相数 :3相
电压组合: (230±8×1.25%)/36.75 KV 联结组别号: YNd11
冷却方式: ONAN 使用条件: 户外
容量: 120000 KVA
绝缘水平 ：
h.v.线路端子 LI/AC 950/395
h.v.中性点端子 LI/AC 400/200
l.v.线路端子 LI/AC 200/85
短路阻抗（120000KVA） 1分接 14.20％
主分接 13.40％
17分接 13.28％
高压 低压
分接位臵 电压（V） 电流（A） 电压（V） 电流（A）
1 253000 273.8
36750 1885.2 2 250125 277.0
3 247250 280.2
4 244375 283.5
5 241500 286.9
6 238625 290.3 7 235750 293.9
8 232875 297.5
9A
230000 301.2 9B
9C
10 227125 305.0
11 224250 308.9
12 221375
313.0
13 218500 317.1
14 215625 321.3
15 212750 325.6
16 209875 330.1
17 207000 334.7
低压
电压(V) 电流(A)
36750 1885.2
0 A
型号 电流比A 准确级 额定输出VA 型号 电流比A 准确级 额定输出VA
LRB-110 5P30 15 LR220 0.5 15
邵武市金岭发电有限公司 东关水电站运行规程 P1/P14

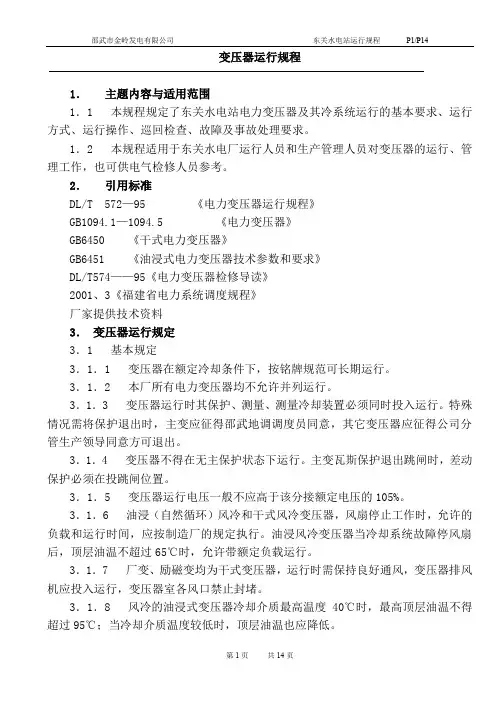

第1页 共14页 变压器运行规程
1． 主题内容与适用范围
1．1 本规程规定了东关水电站电力变压器及其冷系统运行的基本要求、运行方式、运行操作、巡回检查、故障及事故处理要求。
1．2 本规程适用于东关水电厂运行人员和生产管理人员对变压器的运行、管理工作，也可供电气检修人员参考。
2． 引用标准
DL/T 572—95 《电力变压器运行规程》
GB1094.1—1094.5 《电力变压器》
GB6450 《干式电力变压器》
GB6451 《油浸式电力变压器技术参数和要求》
DL/T574——95《电力变压器检修导读》
2001、3《福建省电力系统调度规程》
厂家提供技术资料
3． 变压器运行规定
3．1 基本规定
3．1．1 变压器在额定冷却条件下，按铭牌规范可长期运行。
3．1．2 本厂所有电力变压器均不允许并列运行。
3．1．3 变压器运行时其保护、测量、测量冷却装置必须同时投入运行。特殊情况需将保护退出时，主变应征得邵武地调调度员同意，其它变压器应征得公司分管生产领导同意方可退出。
3．1．4 变压器不得在无主保护状态下运行。主变瓦斯保护退出跳闸时，差动保护必须在投跳闸位置。
3．1．5 变压器运行电压一般不应高于该分接额定电压的105%。
3．1．6 油浸（自然循环）风冷和干式风冷变压器，风扇停止工作时，允许的负载和运行时间，应按制造厂的规定执行。油浸风冷变压器当冷却系统故障停风扇后，顶层油温不超过65℃时，允许带额定负载运行。
3．1．7 厂变、励磁变均为干式变压器，运行时需保持良好通风，变压器排风机应投入运行，变压器室各风口禁止封堵。
3．1．8 风冷的油浸式变压器冷却介质最高温度40℃时，最高顶层油温不得超过95℃；当冷却介质温度较低时，顶层油温也应降低。 邵武市金岭发电有限公司 东关水电站运行规程 P2/P14
