BET-BFK型变压器风冷智能控制柜使用说明书目录一、产品概述 (2)二、引用标准 (2)三、型号说明 (3)四、使用环境条件 (3)五、控制原理及方式 (4)六、功能特点 (5)七、外形与地基安装图 (5)八、订货须知 (6)BET-BFK型变压器风冷智能控制柜·使用说明书一、产品概述电力系统由发电、变电、输电、配电、用电几个环节组成，其中变压器是一个十分重要的元件，它的安全运行对电力系统起着十分重要的作用。
变压器在运行过程中，绕组中的铜耗和铁芯中的铁耗都转变为热能，使变压器各个部分的温度升高，变压器的使用寿命主要由绝缘老化程度决定，绝缘老化主要是由温度变化造成的。
研究结果表明：在超越设计温度情况下，温度每升高6℃，变压器的使用寿命就要减少一半，这便是变压器绝缘老化的六度规则。
由此可见温度是影响变压器使用寿命的一个重要指标。
在110kv、220kv、500kv、1000kv的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式，其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。
变压器风冷智能控制柜就是针对着三种冷却方式而设计的智能型控制柜。
它可以实现远方自动和就地手动控制方式，并可以把各种信息上传显示和下行控制设定，对变压器整个冷却系统实现最优控制，达到节能和延长散热器使用寿命的目的。
二、引用标准GB1094-1996 电力变压器GB2900-1982 电工术语GB2536-1990 变压器油GB/T13499-1992 电力变压器应用导则GB/T17468-1998 电力变压器选用导则JB/T3837-1996 变压器类产品型号编制方法DL/T572-1995 电力变压器运行规程DL/T5147-2001 电力系统安全自动装置设计技术规定GB7621-1981 电气设备额定电流GB/T2682-1981 低压成套装置中的指示灯和按钮颜色BET-BFK 变压器变压器风冷智能控制柜·使用说明书GB 7251-1997 低压成套开关设备和控制设备DL/T 720-2000 电力系统继电保护柜、屏通用技术条件DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程GB50054-1995 低压配电设计规范三、型号说明型号举例：BET-BFKW12-4/Q 则为北特电气生产的微机型12个风机4组冷却器强油循环风冷智能控制柜。
QSDX-2 型强油风冷控制柜使用说明（雁电主变用/张国林整理）控制系统的原理：1特点：1）变压器投入电网的同时，冷却系统能自动投入预先设定的相应数量的工作冷却器。
2）切除变压器时冷却装置能自动切除全部投入运行的冷却器。
3）变压器顶层油温（或绕组温度）达到规定值时能自动启动尚未投入运行的辅助冷却器。
4）当运行中的冷却器发生故障时，能自动启动备用冷却器。
5）每个冷却器可用控制开关手柄位置来选择冷却器的工作状态（工作、辅助或备用），这样运用灵活，易于检修各个冷却器。
6）整个冷却系统接入二路独立电源，二路电源可任选一路工作，一路为备用，当工作电源发生故障时，自动投入备用电源，而当工作电源恢复时，备用电源自动退出，工作电源自动投入。
7）冷却器的油泵电机，设有过负荷，短路及断相保护，以保证电机的安全运行。
8）当冷却系统在运行中产生故障时，能发出事故信号，向值班人员报警。
2控制原理：2.1 冷却器的油泵和风扇电机都由二路独立电源供电，二路电源工作状态可SA1 转换开选择。
电源自动控制：变压器投入电网前，先将I、II 两路独立380V 电源送上电，然后将SA1 转换开关手柄在选定的工作位置上，就可实现电源自动控制。
2.2 各个冷却器控制：变压器投入电网前，先将SA2 转换开关手柄放在工作位置，S1A －－SNA 转换开关，按照负荷情况事先将手柄放在“工作” 、“辅助” 或“备用”位置，将所有Q1F－QNF 空气开关合上，当变压器投入电网时，由于电源自动控制同，此时工作冷却器投入继电器动作，工作冷却器内变压器油开始流动，当流速达到一定值时，油流继电器动作，HL灯亮，冷却器已投入运行。
3.当油泵或风扇电机发生故障时，FB 或FF1~FFN 热继电器动作，而KBM 或KFM 线圈断电，接触器的主触头打开，从而保护了电机，另外接触器的辅助动断触点闭合，接通了备用冷却器回路，2 KT线圈通电，经过一定的延时，其动合触点接通5 KA线圈，5 KA动合触点闭合，一对触点启动了备用冷却器回路，另两对触点分别按通了回路，发出冷却器投入信号并亮灯以示投入。

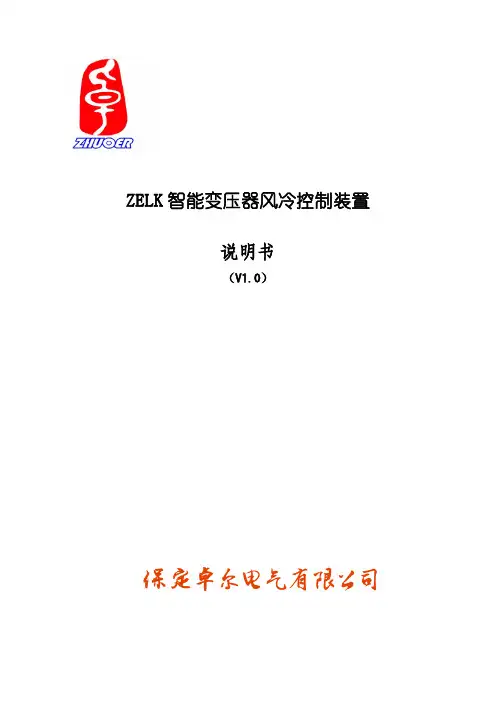

ZELK智能变压器风冷控制装置说明书（V1.0）ZELK智能变压器风冷控制装置目录一、产品概述 (1)二、功能特点 (1)三、技术参数 (1)四、规格说明 (2)五、工作原理 (2)六、设计说明 (3)七、质量保证 (4)八、订货须知 (4)一、产品概述电力变压器在运行时，铁心、线圈和金属结构件中均要产生损耗，这些损耗将转变为热量而引起变压器发热和温度升高。
油浸电力变压器一般采用A级绝缘材料，它的允许温度为105℃，因此，变压器运行时的温度是有限值的，过高的温度会使变压器效率降低、绝缘老化和实用寿命缩短，可见变压器冷却装置的可靠运行对于变压器的正常运行十分重要。
目前，风冷却方式是大型电力变压器最常用的散热方式之一，风冷却器运行状况一般由控制柜来完成。
控制柜一般仍配用传统的继电器控制方式，继电器控制方式是用导线把继电器、接触器、开关的触点等按一定的逻辑关系连接起来形成控制逻辑，控制系统的连线多而复杂，且体积大、功耗高，一旦系统设计完成后，若想改变或增加功能将十分困难。
此外继电器的触点数量有限，其灵活性和可扩展性也受其本身结构及生产工艺所制约。
因此，变压器冷却控制柜技术由传统型向智能型发展。
传统风冷控制箱有以下缺点：1、逻辑控制回路由大量电磁继电器组成，控制回路复杂、可靠性低、故障率高、维护量大；2、冷却器状态固定，不能根据负荷、温度灵活调整，能耗高，寿命短；3、单电源控制方式，一旦控制电源故障，就会造成冷却器全停故障；4、当变压器温度在设定的投切温度阀值附近波动时，会造成风冷装置的频繁投切；5、无法实现与中央控制室的通讯。
ZELK系列变压器智能风冷控制装置是我公司在总结了国际国内大量的研究成果和用户、设计单位的意见基础上研发出的新型智能装置，在功能、原理、可靠性相对于传统产品有重大改进，对变压器整个冷却系统实现最优控制，达到节约能源和延长散热器实用寿命的目的，是传统变压器风冷控制装置的理想更新换代产品。
TFCS型变压器风冷控制箱操作使用说明书莱芜科泰电力科技有限公司目录第一部分TFCS-A型变压器风冷控制箱一、概述 (2)二、主要技术参数 (2)三、控制系统特点 (2)四、使用说明 (3)五、故障及处理 (4)六、箱体外形及安装尺寸 (4)第二部分TFCS-B型变压器智能风冷控制箱一、概述 (5)二、主要技术参数 (5)三、控制系统特点 (5)四、使用说明 (6)五、故障及处理 (8)六、TD200文本操作显示器 (9)七、箱体外形及安装尺寸 (11)地址：山东省莱芜高新技术产业开发区凤凰路009号邮编：271100第一部分TFCS-A型变压器风冷控制箱一、概述非常感谢您使用我们的产品，我们将竭诚为你服务！TFCS-A型变压器风冷控制箱主要是针对大型油浸风冷变压器所设计，采用人性化设计，完全适应室外变压器环境恶劣，高可靠性的要求，性能稳定、操作方便、安全可靠，符合《电力变压器器运行规程》。
为了您的人身安全及设备的正常运行，请注意以下事项：1、使用前请仔细阅读随机资料，并按要求正确操作。
2、请勿带电维修及更换元件。
3、请使用合格的测试设备对本装置进行测试、试验。
4、如有疑问，请及时与本公司售后服务部联系。
二、主要技术参数1、额定工作电源电压：三相AC380V50HZ2、额定控制电源电压：AC220V50HZ3、防护等级：IP54三、控制系统特点1、控制箱采用1.5mm不锈钢精加工而成，简洁大方。
顶部采用坡面三角形结构，可有效应用于室外工况。
2、箱内装有一台双路温度控制器，当温度为0℃时，将自动加热。
当温度达到5℃以上时，则加热停止。
当温度达到35℃时将启动降温风扇，温度降到30℃以下后，风扇关闭，这样就保证箱内温度保持在一个安全范围内。
3、控制箱接入二路独立、互为备用的主电源，当电源I发生故障时，则自地址：山东省莱芜高新技术产业开发区凤凰路009号邮编：271100动切除电源I、投入电源II，当电源II发生故障时，则自动切除电源II、自动投入电源I，并发出报警信号，同时将故障信号发送到主控室。
变压器冷却系统的运⾏1.变压器冷却系统的运⾏。
1.1.主变压器采⽤强迫油循环风冷式冷却装置，其运⾏过程中，冷却装置必须可靠投⼊运⾏。
1.2.变压器冷却装置的两路电源应确保可靠供电，冷却装置的控制、信号电源也应全部投⼊，其装置控制回路按下列规定执⾏: 1.2.1.主变冷却装置控制柜内的动⼒电源采⽤两回路电源供电，且互为备⽤，⼯作⽅式：⼀路⼯作、⼀路备⽤。
1.2.2.正常运⾏时，主变冷却器控制柜内各组冷却器的动⼒电源空⽓开关均应合上，各组冷却器运⾏⽅式切换开关有四个位置可供选择。
1.2.2.1.⼯作：冷却器投⼊运⾏。
1.2.2.2.辅助：运⾏中的变压器当负荷电流达到三分之⼆值且上层油温达到55℃，或绕组温度上升到65℃时⾃动投⼊，上层油温降⾄45℃以以下⾃动停⽌。
1.2.2.3.备⽤：⼯作冷却器或⾃动投⼊的辅助冷却器运⾏中事故跳闸，达到辅助冷却器启动条件，辅助冷却器未启动或启动后油流异常时，备⽤冷却器⾃动投⼊。
1.2.2.4.停⽌：冷却器停⽌运⾏。
1.2.3.正常运⾏时，投冷却器2组运⾏（⽓温低或轻载时可只投运1组），1组备⽤，1组辅助。
如环境温度过⾼，可以投3组运⾏、⼀组备⽤或全部投⼊运⾏，各组冷却器运⾏⽅式应定期切换。
1.3.为防⽌油流静电，变压器油应尽量避免在35～45℃温度区域内运⾏。
1.4.冷却器油泵不能同时投⼊，应逐台启动，避免形成湍流。
1.5.主变冷却器控制箱加热元件，可根据温度和湿度情况投退，建议⽤⼿动⽅式。
1.6.主变压器冷却器电源⾃投回路应在开机前等情况下进⾏⾃投试验，试验⽅法为：⼿动断开⼯作电源空开，备⽤电源应投⼊正常，合上⼯作电源空开，备⽤电源应跳闸。
⼀般情况下电源I做为⼯作电源，电源II做为备⽤电源。
1.7.启备变和⾼变冷却装置正常投⼆组运⾏，视环境温度可做适量增减。
电源⾃投试验⽅法同主变，冷却装置正常投“⾃动”⼯作状态。
在“⾃动”⽅式下：油温60℃时启动1、3、5组风扇、50℃返回，油温70℃时启动2、4组风扇、60℃返回；在“⼿动”⽅式下：直接启动1、3、5组风扇，60分钟后启动2、4组风扇。

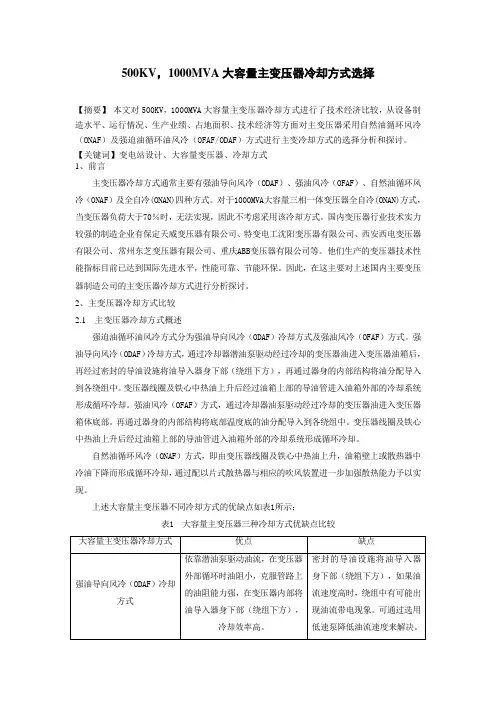

500KV，1000MVA大容量主变压器冷却方式选择【摘要】本文对500KV，1000MVA大容量主变压器冷却方式进行了技术经济比较，从设备制造水平、运行情况、生产业绩、占地面积、技术经济等方面对主变压器采用自然油循环风冷（ONAF）及强迫油循环油风冷（OFAF/ODAF）方式进行主变冷却方式的选择分析和探讨。
【关键词】变电站设计、大容量变压器、冷却方式1、前言主变压器冷却方式通常主要有强油导向风冷（ODAF）、强油风冷（OFAF）、自然油循环风冷（ONAF）及全自冷(ONAN)四种方式。
对于1000MVA大容量三相一体变压器全自冷(ONAN)方式，当变压器负荷大于70％时，无法实现，因此不考虑采用该冷却方式。
国内变压器行业技术实力较强的制造企业有保定天威变压器有限公司、特变电工沈阳变压器有限公司、西安西电变压器有限公司、常州东芝变压器有限公司、重庆ABB变压器有限公司等。
他们生产的变压器技术性能指标目前已达到国际先进水平，性能可靠、节能环保。
因此，在这主要对上述国内主要变压器制造公司的主变压器冷却方式进行分析探讨。
2、主变压器冷却方式比较2.1 主变压器冷却方式概述强迫油循环油风冷方式分为强油导向风冷（ODAF）冷却方式及强油风冷（OFAF）方式。
强油导向风冷（ODAF）冷却方式，通过冷却器潜油泵驱动经过冷却的变压器油进入变压器油箱后，再经过密封的导油设施将油导入器身下部（绕组下方），再通过器身的内部结构将油分配导入到各绕组中。
变压器线圈及铁心中热油上升后经过油箱上部的导油管进入油箱外部的冷却系统形成循环冷却。
强油风冷（OFAF）方式，通过冷却器油泵驱动经过冷却的变压器油进入变压器箱体底部。
再通过器身的内部结构将底部温度底的油分配导入到各绕组中。
变压器线圈及铁心中热油上升后经过油箱上部的导油管进入油箱外部的冷却系统形成循环冷却。
自然油循环风冷（ONAF）方式，即由变压器线圈及铁心中热油上升，油箱壁上或散热器中冷油下降而形成循环冷却，通过配以片式散热器与相应的吹风装置进一步加强散热能力予以实现。
变压器强油风冷控制原理及事故处理强油风冷变压器冷却糸统工作原理及故障处理方法强油风冷变压器冷却装置是将变压器在运行中损耗所产生的热量散发出去以保证变压器的安全运行。
ZG电力自动化不仅为电力职工提供一个可以交流的网络平台而且也为电力技术的爱好者和电力大中专学生提供一个可以展现自我的一个舞台。
这个平台与传统知识交流平台相比具有：获取信息速度快，信息量大，互动性强，成本低。
这几个特性是传统知识交流平台所不具备的。
ZG电力自动化就是要利用这种互动方式为大家铺设桥梁，使各位朋友的技术共同进步、提高！2R/M(s(b%?*N3}/J强油风冷变压器冷却装置是采取强迫油循环通过风扇吹风冷却散热效率很高，为了进行强迫油循环采用油泵，为了增大散热面积，冷却管上安置金属片或缠绕金属带由风扇强制吹风从而使热油加速冷却，冷却后的油从冷却器下端进入变压器油箱内。
冷却器总体结构：冷却器本体是由一组冷却器管与上下油室焊接而成一个整体以及油泵风扇流速继电器和净油器、风冷控制箱组成，总控制箱内装有控制开关，继电器等组成。
分控制箱内装有接触器，热继电器，熔断器等组成。
强油风冷控制糸统有以下几个特点：ZG电力自动化,变电检修,继电保护,远动通信,电力技术,高压试验,输电线路,变电运行,整定计算,规章规程,电力论坛,电力技术,高压实验,电网,供电局,供电公司,电业局' ]) X7 k8 j, B/ I1，按负荷的情况自动投入或切除相当数量泠却器；------电力技术论坛======专注电力技术、扩大学习交流，结交电力好友、彼此共同进步======1 O6 K, a p, F3 q0 ?$ e2，切除故障冷却器后备用冷却器自动投入；3，变压器上层油温或负载电流达到规定值能自动起动辅助冷却器；www.zg e ps a.c o m"k+{5\7O,D:?4，各冷却器可用控制开关手柄位置来选择冷却器工作状态；; ?. @) g+ ]5 V$ J" c: v9 L9 Y5，整个冷却器糸统接入两个独立电源可任选一个为工作电源，另一个为备用电源。

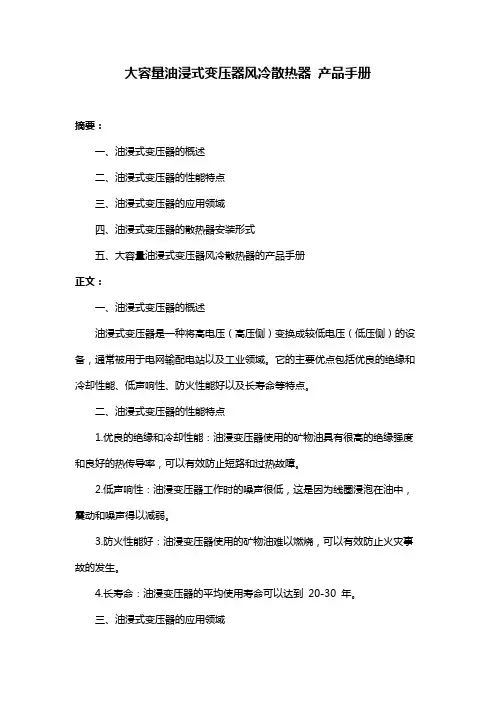

大容量油浸式变压器风冷散热器产品手册摘要：一、油浸式变压器的概述二、油浸式变压器的性能特点三、油浸式变压器的应用领域四、油浸式变压器的散热器安装形式五、大容量油浸式变压器风冷散热器的产品手册正文：一、油浸式变压器的概述油浸式变压器是一种将高电压（高压侧）变换成较低电压（低压侧）的设备，通常被用于电网输配电站以及工业领域。
它的主要优点包括优良的绝缘和冷却性能、低声响性、防火性能好以及长寿命等特点。
二、油浸式变压器的性能特点1.优良的绝缘和冷却性能：油浸变压器使用的矿物油具有很高的绝缘强度和良好的热传导率，可以有效防止短路和过热故障。
2.低声响性：油浸变压器工作时的噪声很低，这是因为线圈浸泡在油中，震动和噪声得以减弱。
3.防火性能好：油浸变压器使用的矿物油难以燃烧，可以有效防止火灾事故的发生。
4.长寿命：油浸变压器的平均使用寿命可以达到20-30 年。
三、油浸式变压器的应用领域油浸式变压器广泛应用于电厂、电网、石化、冶金、工矿企业、城市基础设施等领域，如机场、地铁、码头和小区等项目中。
四、油浸式变压器的散热器安装形式油浸式变压器需要配合散热器对变压器油进行冷却。
传统的散热器安装方式有以下缺陷：1.箱壁焊接管接头，管接头长度约175mm 加上蝶阀40mm，共215mm，增加了变压器宽度尺寸；2.箱壁焊接管接头的散热器安装方式限制了散热器的散热面积，要想增加散热面积只能使用j 型散热器。
五、大容量油浸式变压器风冷散热器的产品手册大容量油浸式变压器风冷散热器产品手册提供了散热器的详细安装和使用说明，包括散热器的选型、安装位置、安装方法以及维护保养等方面的内容。
ZH-BFKM24/8QJ型变压器风冷智能控制柜操作说明书保定中恒电气有限公司BaoDing ZhongHeng Electric CO.,LTDZH-BFKM24/8QJ 型变压器风冷智能控制柜操作说明书1目 录一、型号说明 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2二、使用条件 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2三、技术参数 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3四、功能特点 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3五、控制操作程序∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 4六、故障报警及冗余控制程序∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 6七、检修操作注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 9 附录：触摸屏的操作说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10注：在使用风冷控制柜前，检修操作注意事项一定要认真阅读！ZH-BFKM24/8QJ 型变压器风冷智能控制柜操作说明书2一、型号说明二、使用条件2.1 户外、户内使用；2.2 海拔高度：2000米以下；2.3 环境温度：-40℃～+55℃；2.4 最大日温差：≤ 25K ；2.5 日照强度：≤0.1W/cm 2；2.6 相对湿度：≤ 95%RH ；2.7 大气压力：80～110kPa ；2.8 最大风速：≤ 35m/S ；2.9 地震烈度：水平加速度≤ 0.3g ，垂直加速度≤ 0.15g ；2.10 污秽等级：III 级（2.8kV/cm ）；2.11 覆冰厚度：≤10mm ；2.12 超越上述使用条件的地区，定制产品时要额外声明。
主变风冷控制柜产品说明书一、产品概述我公司主变端子箱的控制功能如下：1、控制回路由大量进口继电器组成，电气回路可靠性高、进口的电机保护装置为冷却设备的安全可靠运行提供了有力的保证；不锈钢外壳美观大方，防护等级高。
大大提高了产品的品质。
2、合理的信号指示回路，能正确指示工作状态并及时提醒故障的处理、维修。
3、控制系统有两路电源进线，并互为备用自投。
当一路电源进线出现故障时，另一路电源自动投入运行。
4、不锈钢外壳，美观大方、便于维修；内部布局合理，结构紧凑，接线简单，体积小。
二、型号说明JY —FK□1：户内落地；2：户内壁挂；3：户外落地；4：户外壁挂产品代码公司代码三、产品结构1、箱体材料：户外采用优质不锈钢板，户内采用优质冷轧钢板2、户外箱体结构有防雨顶盖，下有出气孔有不锈钢网加密，防止雨水及杂物等进入。
3、防护等级按不同用户的需求有IP54或IP55。
4、箱门用橡胶条嵌入密封，进出线控设有护线套，还可用橡皮泥进行密封。
根据需要可做成前门或前后门且开启可达到180度。
四、柜内设置1、箱体正面门内装有需板后接线的元件如按钮、转换开关等。
2、箱体正面或背面装有接线用端子排，端子排根据要求可做成横排或竖排等。
3、箱内进线安装两只施耐德断路器。
此处为方便检修，安装有单相三孔220V∕16A电源插座和箱内照明灯。
4、端子箱内装有温、湿度控制器，用于阻止凝露。
5、接线端子为阻燃性端子。
五、主要技术指标5.1温湿度控制器5.1.1 供电电源：AC220V/50Hz5.1.2 温度控制范围：-40℃~50℃5.1.3 温度控制精度：+0.5℃5.1.4湿度控制范围：0~100﹪RH5.1.5凝露启控：≥93％RH启动，≤80％RH停止5.1.6输出接点：阻性AC220V/5A5.1.7 工作环境：温度-40℃~50℃湿度≤90％RH5.2断路器开关5.2.1施耐德产品5.2.2工作电源：AC220V+10% 50Hz5.2.3额定短路分断能力：符合标准：IEC 60 8985.2.4 工作环境：-40℃~50℃5.2.5 适用范围：用于线路短路保护5.3加热器5.3.1工作电源：AC220V+10% 50Hz5.3.2 功率：150W5.4接线端子5.4.1 型号：URTK/S UK5N USLKG55.4.2控制信号回路端子接线截面≥1.5mm2端子箱可以根据用户的不同要求进行设计制作，以满足用户在实际运行中的使用。
60kV级油浸式电力变压器安装使用说明书Specification for 60kV power transformer本安装使用说明书为60kV级油浸式电力变压器安装使用说明书的通用部分,包括变压器主体起吊、运输、验收、储存、器身检查、抽真空、真空注油、运行前的检查、试验、运行与维护、安装等，其它说明详见具体型号变压器安装使用说明书和组件安装使用说明书，本安装使用说明书适用于国内(外)使用产品。
This instruction is general section for 60kV transformer installation, which include lift, transport, commission, storage, vacuum pumping, vacuum filling of transformer body, inspection, test, operation, maintenance before operation and mounting sequence, content, schedule etc, other sections refer to supplementary instruction.1变压器主体的起吊与运输lift and transport of transformer body1.1 起吊主体时，必须吊挂所有的主吊拌（详见产品外形图或安装说明书），通常为4个或8个。
吊绳与垂线夹角应小于30°，各吊绳长度一定要相等且受力均等。
主体起吊时要保持平稳和不倾斜。
Hang all hanger plate when lifting body. There are usually four or eight hanger plates. (see product drawing or refer to product mounting instruction) The angle of lifting rope and vertical is not bigger than 30. All lifting rope length and stress are equal, keep transformer body stable and level when lifting.1.2 支撑起主体时，所有千斤顶支架（见产品外形图要同时受力，各千斤顶的升降要同步，速度要均匀。
智能型强油风冷却器控制箱使用说明书一、概述XKPLCTO型智能型强油风冷却器控制箱是新疆特变电工自控设备有限公司研制的一种改进的电力变压器冷却控制装置，是一种以可编程控制器（PLC）及进口继电器等电气元器件为主的冷却系统控制柜，大大提高了变压器冷却控制装置的可靠性。
二、型号说明例如：XKPLC-10/2+1其中“XKPLCT0”表示智能型强油风冷却器控制箱，“/2+1”表示控制的冷却器数量为3组，其中有1组冷却器为备用冷却器。
三、控制箱结构及工作原理简述变压器冷却系统控制箱的功能如下：1、电源切换选用进口的双电源自动切换装置，其主要功能是主备工作电源自动切换，当常用电源故障出现时，自动切换到备用电源。
当两路电源都正常时，常用电源工作，备用电源处于备用状态。
2、可编程控制器（PLC）是强油风冷却器控制装置执行部分的控制中心，它接收变压器送来的各种状态信号，从而来控制执行部分。
3、提供各种信号接口："I段电源故障”、“口段电源故障”、“控制电源故障”、“冷却器故障”、“冷却器油流故障”、“风冷全停”、“风冷全停跳闸”、“1号冷却器运行”等，供保护使用。
4、工作状态指示回路，它将冷却器的工作状态以指示灯的方式显示，便于维护者了解装置的工作情况。
四、风冷控制箱的安装及接线1、安装时请将屏底固定牢固，并将屏体良好接地。
2、按后附的接线图接线。
附图一：风冷控制箱外形及底座尺寸图附图二：风冷控制箱原理图附图三：端子接线图五、指示功能简介控制箱前门内安装有一内门，内门上有指示灯指示各类状态及控制箱的工作情况。
指示灯意义如下：“Q1合闸”指示灯：指示控制箱的双电源供电情况，当常用电源合闸时，（不包含脱扣），该指示灯亮；“Q2合闸”指示灯：指示控制箱的双电源供电情况，当常用电源出现故障，备用电源合闸时.，（不包含脱扣）该指示灯亮；“Q1脱扣”指示灯：指示控制箱的双电源供电情况，当常用电源发生脱扣时,该指示灯亮（发生脱扣后请检查相关线路，无误后手动断开断路器后再合闸，脱扣和报警消除）；“Q2脱扣”指示灯：指示控制箱的双电源供电情况，当备用电源发生脱扣时,该指示灯亮（发生脱扣后请检查相关线路，无误后手动断开断路器后再合闸，脱扣和报警消除）；“报警”指示灯：指示控制箱的双电源工作情况，当双电源切换装置出现故障时（主要包括脱扣等），该指示灯亮，并触发蜂鸣器。

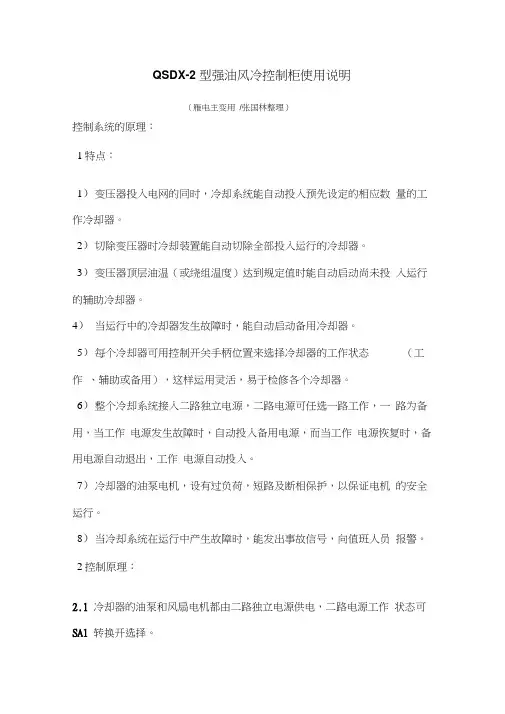

QSDX-2型强油风冷控制柜使用说明
（雁电主变用/张国林整理）
控制系统的原理：
１特点：
１）变压器投入电网的同时，冷却系统能自动投入预先设定的相应数量的工作冷却器。
２）切除变压器时冷却装置能自动切除全部投入运行的冷却器。
３）变压器顶层油温（或绕组温度）达到规定值时能自动启动尚未投入运行的辅助冷却器。
４）当运行中的冷却器发生故障时，能自动启动备用冷却器。
５）每个冷却器可用控制开关手柄位置来选择冷却器的工作状态（工作、辅助或备用），这样运用灵活，易于检修各个冷却器。
６）整个冷却系统接入二路独立电源，二路电源可任选一路工作，一路为备用，当工作电源发生故障时，自动投入备用电源，而当工作电源恢复时，备用电源自动退出，工作电源自动投入。
７）冷却器的油泵电机，设有过负荷，短路及断相保护，以保证电机的安全运行。
８）当冷却系统在运行中产生故障时，能发出事故信号，向值班人员报警。
２控制原理：
2.1冷却器的油泵和风扇电机都由二路独立电源供电，二路电源工作状态可SA1转换开选择。
电源自动控制：变压器投入电网前，先将I、II两路独立380V电源送上电，然后将SA1转换开关手柄在选定的工作位置上，就可实现电源自动控制。
2.2各个冷却器控制：
变压器投入电网前，先将SA2转换开关手柄放在工作位置，S1A －－SNA转换开关，按照负荷情况事先将手柄放在“工作”、“辅助”或“备用”位置，将所有Q1F－QNF空气开关合上，当变压器投入电网时，由于电源自动控制同，此时工作冷却器投入继电器动作，工作冷却器内变压器油开始流动，当流速达到一定值时，油流继电器动作，HL灯亮，冷却器已投入运行。
3.当油泵或风扇电机发生故障时，FB或FF1~FFN热继电器动作，而KBM或KFM线圈断电，接触器的主触头打开，从而保护了电机，另外接触器的辅助动断触点闭合，接通了备用冷却器回路，２KT线圈通电，经过一定的延时，其动合触点接通５KA线圈，５KA动合触点闭合，一对触点启动了备用冷却器回路，另两对触点分别按通了回路，发出冷却器投入信号并亮灯以示投入。
4当冷却器内油流速不正常，低于规定值时，油流继电器动作，HL灯灭，表示冷却器内部发生故障，油流继电器动断脆点启动备用冷却器回路，考虑到油泵油流速不稳定以防其误动作，故在备用冷却器回路加２KT时间继电器，２KT整定时间一定要和油流继电器动断触点断开时间相配合（２KT整定时间在３S以上）
当变压器负荷增加时，温度随着上升，当上升到某一规定值（一
般为65℃）温度计的信号接点闭合,启动辅助冷却器,当温度下降到某一规定值(一般为50℃)辅助冷却器退出运行。
备用冷却器在正常情况上，一般是不投入运行的，在工作冷却器或备用冷却器发生故障时，如前所述启动了备用冷却器控制回路，使5KA动合触点闭合，备用冷却油泵和风机投入运行。
5．故障信号回路
考虑到变压器现场的冷却器主控制箱内能观察又能反映到主控制让运行人员知道，故障信号回路设下列四种：
1）当两路电源都发生了故障，而使冷却器都退出运行时，经过适当的延时（一般K1T设置为20分钟，一般K2T设置为
60分钟，θ设置为75℃）使断路器跳闸，将变压器从电网
中切除。
2）当I或II是电源发生故障时，发出事故信号。
3）当工作或辅助冷却器发生故障时，备用冷却器投入运行时，发出故障信号。
4）当备用冷却器投入运行后，产生故障时，发出故障信号。
说明：控制柜内设主电源开关2个，主电源接触器2个，各分组冷却器空开4个（共四组冷却器）。
K1T为冷却器全停延时用时间继电器，K2T为上层油温达75℃后延时用时间继电器），柜内还设置有多个用于自动启停，故障联启用继电器，待确认），就地端子箱内设有两个电源接触器：一个为油泵电源，一个为风扇电源。
另设有四个热继电器：即一台油泵及三台风扇各一个热继电器）。
200908实试:
1.全停试验开关:“试验”位置，主电源回路通，控制柜正常工作。
“工作”位置，主电源全部切除，冷却器全停，控制柜失电。
2.任一台风机故障跳闸时，联跳本组其他风机。
油泵不受影响。
备用冷却器延时自启。
3.油泵故障跳闸时，联跳本组所有风机。
备用冷却器延时自启。
