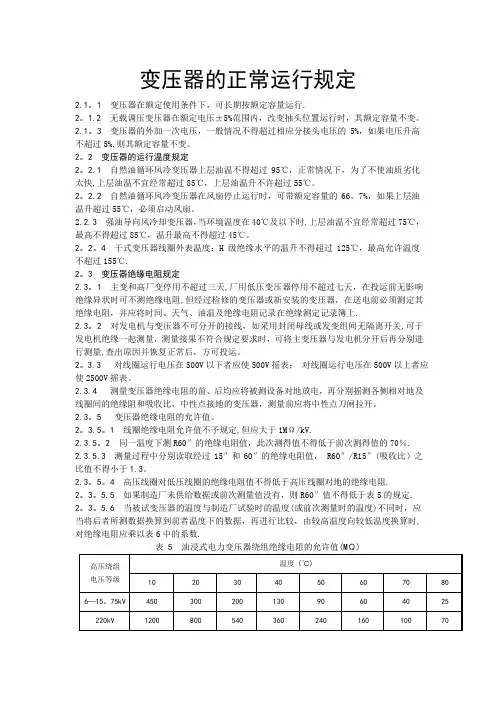

变压器的正常运行规定2.1。
1 变压器在额定使用条件下,可长期按额定容量运行.2。
1.2 无载调压变压器在额定电压±5%范围内,改变抽头位置运行时,其额定容量不变。
2.1。
3变压器的外加一次电压,一般情况不得超过相应分接头电压的5%,如果电压升高不超过5%,则其额定容量不变。
2。
2 变压器的运行温度规定2。
2.1自然油循环风冷变压器上层油温不得超过95℃,正常情况下,为了不使油质劣化太快,上层油温不宜经常超过85℃,上层油温升不许超过55℃。
2。
2.2自然油循环风冷变压器在风扇停止运行时,可带额定容量的66。
7%,如果上层油温升超过55℃,必须启动风扇。
2.2.3 强油导向风冷却变压器,当环境温度在40℃及以下时,上层油温不宜经常超过75℃,最高不得超过85℃,温升最高不得超过45℃。
2。
2。
4 干式变压器线圈外表温度:H级绝缘水平的温升不得超过125℃,最高允许温度不超过155℃.2。
3 变压器绝缘电阻规定2.3。
1 主变和高厂变停用不超过三天,厂用低压变压器停用不超过七天,在投运前无影响绝缘异状时可不测绝缘电阻,但经过检修的变压器或新安装的变压器,在送电前必须测定其绝缘电阻,并应将时间、天气、油温及绝缘电阻记录在绝缘测定记录簿上.2.3。
2 对发电机与变压器不可分开的接线,如采用封闭母线或发变组间无隔离开关,可于发电机绝缘一起测量,测量接果不符合规定要求时,可将主变压器与发电机分开后再分别进行测量,查出原因并恢复正常后,方可投运。
2。
3.3 对线圈运行电压在500V以下者应使500V摇表;对线圈运行电压在500V以上者应使2500V摇表。
2.3.4 测量变压器绝缘电阻的前、后均应将被测设备对地放电,再分别摇测各侧相对地及线圈间的绝缘阻和吸收比,中性点接地的变压器,测量前应将中性点刀闸拉开。
2.3。
5变压器绝缘电阻的允许值。
2。
3.5。
1线圈绝缘电阻允许值不予规定,但应大于1MΩ/kV.2.3.5。

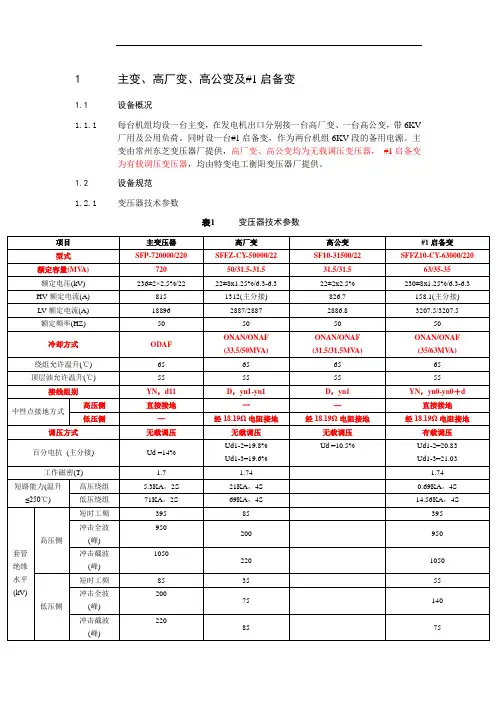

1主变、高厂变、高公变及#1启备变1.1设备概况1.1.1每台机组均设一台主变,在发电机出口分别接一台高厂变、一台高公变,带6KV厂用及公用负荷。
同时设一台#1启备变,作为两台机组6KV段的备用电源。
主变由常州东芝变压器厂提供,高厂变、高公变均为无载调压变压器,#1启备变为有载调压变压器,均由特变电工衡阳变压器厂提供。
1.2设备规范1.2.1变压器技术参数表1变压器技术参数1.2.2变压器套管CT技术参数表2变压器套管CT技术参数1.2.3变压器分接开关技术参数表3变压器分接开关技术参数1.2.4.1主变冷却器a)共配置7组冷却器,每组冷却器配置3台冷却风扇和1台潜油泵。
b)冷却装置采用低噪声的风扇和低转速的油泵,有过载、短路和断相保护。
c)冷却装置进出油管装有蝶阀,潜油泵进出口油管装有蝶阀。
d)控制箱采用两路独立电源供电,两路电源可任选一路“工作”或“备用”。
工作电源断相或失压时能自动切换至备用电源。
e)每组冷却器通过切换开关可运行在“工作”、“辅助A1”、“辅助A2”、“备用”、“停止”状态。
工作或辅助冷却器出现故障时,备用冷却器能自动投入运行。
辅助A1,冷却器按变压器线圈温度大于55℃或负荷大于75%自动启动,小于45℃停止。
辅助A2,冷却器按变压器线圈温度大于65℃或负荷大于85%自动启动,小于55℃停止。
.f)冷却器全停延时1min报警。
冷却器全停延时30min后若顶层油温高于75℃则变压器跳闸。
否则,冷却器全停延时60min变压器跳闸。
g)冷却器熔断器用途说明如下:FU1、FU2动力电源A监视继电器回路。
FU3、FU4动力电源B监视继电器回路。
F1动力电源A交流接触器回路。
F2动力电源B交流接触器回路。
F3辅助/备用自动回路。
F4故障信号指示灯回路。
F5、F6110V直流控制回路。
F7、F8110V直流信号回路。
QA加热器回路。
各组冷却器动力箱FC1~FC7各组冷却器接触器回路。
h)当投入备用电源、备用冷却装置,冷却器跳闸、潜油泵发生故障时,均发出信号。

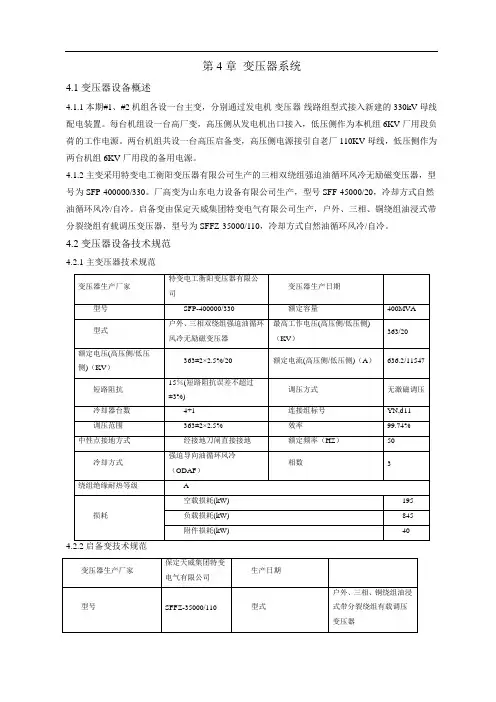

第4章变压器系统4.1变压器设备概述4.1.1本期#1、#2机组各设一台主变,分别通过发电机-变压器-线路组型式接入新建的330kV母线配电装置。
每台机组设一台高厂变,高压侧从发电机出口接入,低压侧作为本机组6KV厂用段负荷的工作电源。
两台机组共设一台高压启备变,高压侧电源接引自老厂110KV母线,低压侧作为两台机组6KV厂用段的备用电源。
4.1.2主变采用特变电工衡阳变压器有限公司生产的三相双绕组强迫油循环风冷无励磁变压器,型号为SFP-400000/330。
厂高变为山东电力设备有限公司生产,型号SFF-45000/20,冷却方式自然油循环风冷/自冷。
启备变由保定天威集团特变电气有限公司生产,户外、三相、铜绕组油浸式带分裂绕组有载调压变压器,型号为SFFZ-35000/110,冷却方式自然油循环风冷/自冷。
4.2变压器设备技术规范4.2.1主变压器技术规范变压器生产厂家特变电工衡阳变压器有限公司变压器生产日期型号SFP-400000/330 额定容量400MVA型式户外、三相双绕组强迫油循环风冷无励磁变压器最高工作电压(高压侧/低压侧)(KV)363/20额定电压(高压侧/低压侧)(KV)363±2×2.5%/20 额定电流(高压侧/低压侧)(A)636.2/11547 短路阻抗15%(短路阻抗误差不超过±3%)调压方式无激磁调压冷却器台数4+1 连接组标号YN,d11 调压范围363±2×2.5% 效率99.74%中性点接地方式经接地刀闸直接接地额定频率(HZ)50冷却方式强迫导向油循环风冷(ODAF)相数 3绕组绝缘耐热等级 A损耗空载损耗(kW) 195 负载损耗(kW) 845 附件损耗(kW) 404.2.2启备变技术规范变压器生产厂家保定天威集团特变电气有限公司生产日期型号SFFZ-35000/110 型式户外、三相、铜绕组油浸式带分裂绕组有载调压变压器额定容量(MVA)35/20-20效率(%) 99.43最高工作电压(kV) 高压/低压126.5/6.3 额定电流(A)高压/低压175.7/1832.9额定电压(kV)高压/低压115/6.3 额定电压比(kV)115±8X1.25%/6.3-6.3 KV短路阻抗(%)16% 额定频率(Hz) 50中性点接地方式高压侧直接接地/低压侧经电阻接地冷却方式冷却方式自然油循环风冷/自冷相数 3冷却器数量(其中备用组数)4联结组标号YN/yn0-yn0+d 绝缘耐热等级 A空载损耗(kW) 28负载损耗(kW) 1704.3.1变压器绝缘电阻规定4.3.1.1新安装、检修后或长期停用(超过15天)的变压器,在投入运行前,应由检修试验人员测量变压器的绝缘电阻值,并向运行人员做好书面交代。

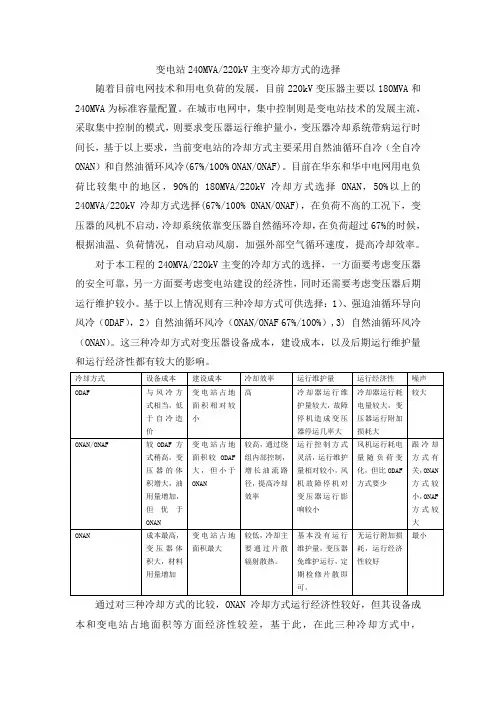

变电站240MVA/220kV主变冷却方式的选择随着目前电网技术和用电负荷的发展,目前220kV变压器主要以180MVA和240MVA为标准容量配置。
在城市电网中,集中控制则是变电站技术的发展主流,采取集中控制的模式,则要求变压器运行维护量小,变压器冷却系统带病运行时间长,基于以上要求,当前变电站的冷却方式主要采用自然油循环自冷(全自冷ONAN)和自然油循环风冷(67%/100% ONAN/ONAF)。
目前在华东和华中电网用电负荷比较集中的地区,90%的180MVA/220kV冷却方式选择ONAN,50%以上的240MVA/220kV冷却方式选择(67%/100% ONAN/ONAF),在负荷不高的工况下,变压器的风机不启动,冷却系统依靠变压器自然循环冷却,在负荷超过67%的时候,根据油温、负荷情况,自动启动风扇,加强外部空气循环速度,提高冷却效率。
对于本工程的240MVA/220kV主变的冷却方式的选择,一方面要考虑变压器的安全可靠,另一方面要考虑变电站建设的经济性,同时还需要考虑变压器后期运行维护较小。
基于以上情况则有三种冷却方式可供选择:1)、强迫油循环导向风冷(ODAF),2)自然油循环风冷(ONAN/ONAF 67%/100%),3) 自然油循环风冷(ONAN)。
这三种冷却方式对变压器设备成本,建设成本,以及后期运行维护量和运行经济性都有较大的影响。
通过对三种冷却方式的比较,ONAN冷却方式运行经济性较好,但其设备成本和变电站占地面积等方面经济性较差,基于此,在此三种冷却方式中,ONAN/ONAF冷却方式应该是最佳选择。
对于变压器的温升过高的问题,产生的可能性主要有以下几方面:1、变压器本身损耗值偏大,冷却系统的设计效率不满足实际损耗散热需求。
这方面需要严格控制损耗的设计值和生产过程中的工艺控制,同时需要对冷却系统的设计进行验证分析,确保冷却系统设计的参数取值科学合理。
要求损耗设计和生产控制准备,同时冷却设计计算准确。

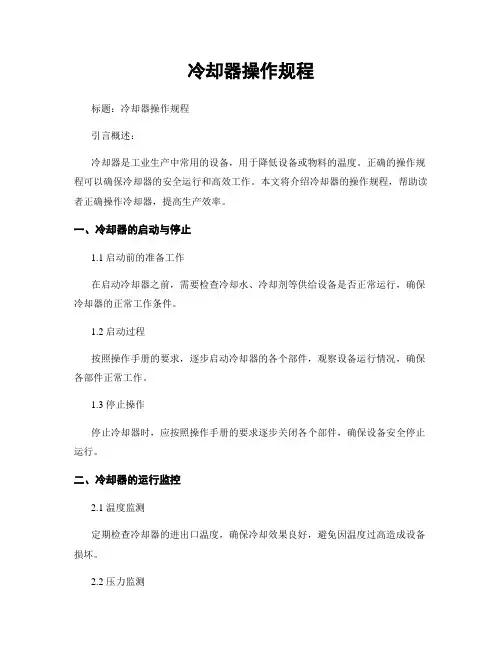

冷却器操作规程标题:冷却器操作规程引言概述:冷却器是工业生产中常用的设备,用于降低设备或物料的温度。
正确的操作规程可以确保冷却器的安全运行和高效工作。
本文将介绍冷却器的操作规程,帮助读者正确操作冷却器,提高生产效率。
一、冷却器的启动与停止1.1 启动前的准备工作在启动冷却器之前,需要检查冷却水、冷却剂等供给设备是否正常运行,确保冷却器的正常工作条件。
1.2 启动过程按照操作手册的要求,逐步启动冷却器的各个部件,观察设备运行情况,确保各部件正常工作。
1.3 停止操作停止冷却器时,应按照操作手册的要求逐步关闭各个部件,确保设备安全停止运行。
二、冷却器的运行监控2.1 温度监测定期检查冷却器的进出口温度,确保冷却效果良好,避免因温度过高造成设备损坏。
2.2 压力监测监测冷却器的压力变化,确保设备在正常工作范围内,避免因压力过高造成安全隐患。
2.3 流量监控监控冷却水或冷却剂的流量,确保冷却器正常供给,避免因流量不足导致设备故障。
三、冷却器的维护保养3.1 定期清洗定期清洗冷却器的散热片或冷却管道,避免因污垢堵塞导致散热效果下降。
3.2 润滑保养定期给冷却器的轴承和传动部件添加润滑油,确保设备运行顺畅,延长设备寿命。
3.3 检修维护定期对冷却器的各个部件进行检修,及时更换老化或损坏的零部件,确保设备的正常运行。
四、冷却器的安全操作4.1 安全防护在操作冷却器时,要注意佩戴相关的安全防护用具,避免因操作不慎导致伤害。
4.2 避免超负荷运行冷却器的运行负荷应按照设备规格要求进行,避免超负荷运行导致设备过热或损坏。
4.3 应急处理在冷却器发生故障或异常情况时,应立即停止设备运行,并进行相应的应急处理,确保设备和人员安全。
五、冷却器的优化调整5.1 温度调节根据实际生产需要,适时调整冷却器的温度设定值,确保设备的正常运行和生产效率。
5.2 流量调整根据生产工艺的要求,适时调整冷却水或冷却剂的流量,确保冷却效果和能耗的平衡。

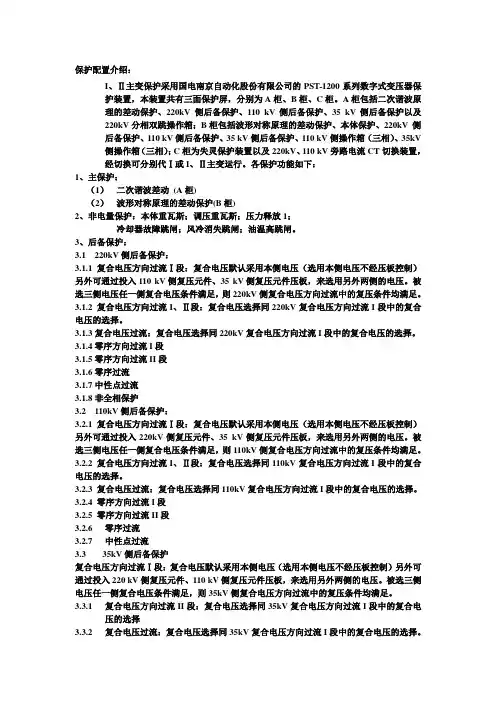

保护配置介绍:I、Ⅱ主变保护采用国电南京自动化股份有限公司的PST-1200系列数字式变压器保护装置,本装置共有三面保护屏,分别为A柜、B柜、C柜。
A柜包括二次谐波原理的差动保护、220kV 侧后备保护、110 kV侧后备保护、35 kV侧后备保护以及220kV分相双跳操作箱;B柜包括波形对称原理的差动保护、本体保护、220kV 侧后备保护、110 kV侧后备保护、35 kV侧后备保护、110 kV侧操作箱(三相)、35kV 侧操作箱(三相);C柜为失灵保护装置以及220kV、110 kV旁路电流CT切换装置,经切换可分别代Ⅰ或I、Ⅱ主变运行。
各保护功能如下:1、主保护:(1)二次谐波差动(A柜)(2)波形对称原理的差动保护(B柜)2、非电量保护:本体重瓦斯;调压重瓦斯;压力释放1;冷却器故障跳闸;风冷消失跳闸;油温高跳闸。
3、后备保护:3.1 220kV侧后备保护:3.1.1 复合电压方向过流Ⅰ段:复合电压默认采用本侧电压(选用本侧电压不经压板控制)另外可通过投入110 kV侧复压元件、35 kV侧复压元件压板,来选用另外两侧的电压。
被选三侧电压任一侧复合电压条件满足,则220kV侧复合电压方向过流中的复压条件均满足。
3.1.2 复合电压方向过流I、Ⅱ段:复合电压选择同220kV复合电压方向过流I段中的复合电压的选择。
3.1.3复合电压过流:复合电压选择同220kV复合电压方向过流I段中的复合电压的选择。
3.1.4零序方向过流I段3.1.5零序方向过流II段3.1.6零序过流3.1.7中性点过流3.1.8非全相保护3.2 110kV侧后备保护:3.2.1复合电压方向过流Ⅰ段:复合电压默认采用本侧电压(选用本侧电压不经压板控制)另外可通过投入220kV侧复压元件、35 kV侧复压元件压板,来选用另外两侧的电压。
被选三侧电压任一侧复合电压条件满足,则110kV侧复合电压方向过流中的复压条件均满足。
变电所现场运行规程编写规范前言本规范是根据江苏省电力公司标准化工作的要求,为加强变电所的运行管理,规范变电所现场运行规程编写内容及格式,特制定本规范。
本规范由江苏省电力公司生产运营部提出。
本规范由江苏省电力公司公司归口。
本规范起草单位:江苏省南通电力公司生产运营部。
本规范起草人:董勤伟崔涛。
本规范审查人:董勤伟陆宇红任萱张震许德才姚锡琦王铭民曹晖朱克明范文江邰建林许锦喜本规范批准人:本规范由江苏省电力公司生产运营部负责解释。
Q/***-***.***-2002变电所现场运行规程编写规范目录1 范围 32 引用标准 33 概述要素 34 规程要素 45 层次分类及编辑要求 66 规程制作形式及要求 77 规程的审批 88 规程的报送 99 章节分类及条文编写的基本要求 101 总则 102 高压设备 102.1 主变压器(简称主变) 102.2 高压断路器(简称开关) 102.3 高压隔离开关(简称刀闸) 112.4 电压互感器和电流互感器 112.5 电力电容器及电抗器 112.6 串补装置 112.7 消弧线圈 112.8 耦合电器 112.9 防雷设备 123 防误操作闭锁装置 124 继电保护及自动装置 124.1 主变压器保护 124.2 母差保护 124.3 线路保护 134.4 电力电容器及电抗器保护 134.5 500kV高抗及串补设备保护 134.6 变电所综合自动化监控系统 134.7 公用设备 144.8 备用电源自投装置 144.9 安全稳定控制装置(振荡解列、远方切机等) 144.10 低周减载装置 144.11 小电流接地选线装置 154.12 故障录波器 154.13 变电所视频监控装置 155 所用电 156 直流系统 166.1 直流系统配电 166.2 绝缘监察装置 166.3 充电装置与蓄电池 167 消防装置 168 倒闸操作 168.1 一般操作原则 168.2 主变压器的停送电操作 178.3 配电装置的停送电操作 178.4 旁路开关的替代与恢复操作 179 事故及异常情况处理 189.1 事故处理 189.2 异常情况处理 18附录A 设备铭牌数据 18附录B 微机保护、自动装置动作及装置故障信息表 18附录C 交直流熔丝的配置 19附录D 消防设施的配置 19附录E 变电所一次系统结线图 19附录F ***kV***变电所现场运行规程修订记录 19附录A 规程封面及条文样式 20附录B 规程的用词说明 28江苏省电力公司企业标准Q/***-***.***-2002变电所现场运行规程编写规范1范围1.1规定了江苏省电力公司编写变电所现场运行规程时的基本要求,明确了现场运行规程编写的基本内容和格式要求,其中包括章节的分类、章节编写的基本条文要求等。

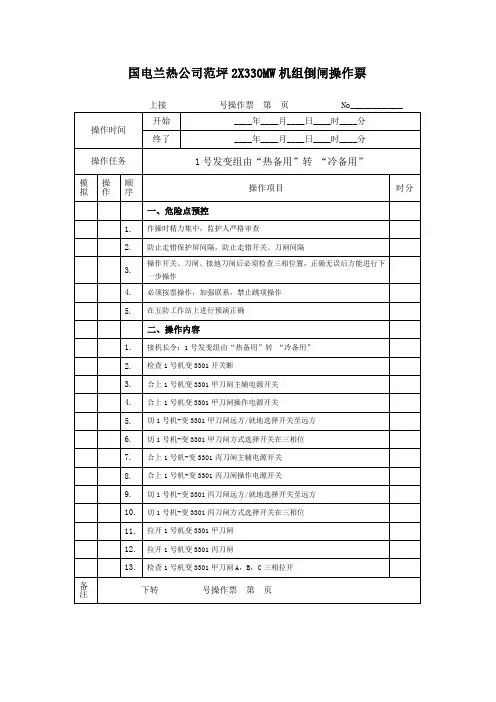

第4章变压器系统4.1变压器设备概述4.1.1本期#1、#2机组各设一台主变,分别通过发电机-变压器-线路组型式接入新建的330kV母线配电装置。
每台机组设一台高厂变,高压侧从发电机出口接入,低压侧作为本机组6KV厂用段负荷的工作电源。
两台机组共设一台高压启备变,高压侧电源接引自老厂110KV母线,低压侧作为两台机组6KV厂用段的备用电源。
4.1.2主变采用特变电工衡阳变压器有限公司生产的三相双绕组强迫油循环风冷无励磁变压器,型号为SFP-400000/330。
厂高变为山东电力设备有限公司生产,型号SFF-45000/20,冷却方式自然油循环风冷/自冷。
启备变由保定天威集团特变电气有限公司生产,户外、三相、铜绕组油浸式带分裂绕组有载调压变压器,型号为SFFZ-35000/110,冷却方式自然油循环风冷/自冷。
4.2变压器设备技术规范4.2.1主变压器技术规范变压器生产厂家特变电工衡阳变压器有限公司变压器生产日期型号SFP-400000/330 额定容量400MVA型式户外、三相双绕组强迫油循环风冷无励磁变压器最高工作电压(高压侧/低压侧)(KV)363/20额定电压(高压侧/低压侧)(KV)363±2×2.5%/20 额定电流(高压侧/低压侧)(A)636.2/11547 短路阻抗15%(短路阻抗误差不超过±3%)调压方式无激磁调压冷却器台数4+1 连接组标号YN,d11 调压范围363±2×2.5% 效率99.74%中性点接地方式经接地刀闸直接接地额定频率(HZ)50冷却方式强迫导向油循环风冷(ODAF)相数 3绕组绝缘耐热等级 A损耗空载损耗(kW) 195 负载损耗(kW) 845 附件损耗(kW) 404.2.2启备变技术规范变压器生产厂家保定天威集团特变电气有限公司生产日期型号SFFZ-35000/110 型式户外、三相、铜绕组油浸式带分裂绕组有载调压变压器额定容量(MVA)35/20-20效率(%) 99.43最高工作电压(kV) 高压/低压126.5/6.3 额定电流(A)高压/低压175.7/1832.9额定电压(kV)高压/低压115/6.3 额定电压比(kV)115±8X1.25%/6.3-6.3 KV短路阻抗(%)16% 额定频率(Hz) 50中性点接地方式高压侧直接接地/低压侧经电阻接地冷却方式冷却方式自然油循环风冷/自冷相数 3冷却器数量(其中备用组数)4联结组标号YN/yn0-yn0+d 绝缘耐热等级 A空载损耗(kW) 28负载损耗(kW) 1704.3.1变压器绝缘电阻规定4.3.1.1新安装、检修后或长期停用(超过15天)的变压器,在投入运行前,应由检修试验人员测量变压器的绝缘电阻值,并向运行人员做好书面交代。
主变冷却器全停控制回路改造方案一、概述主变变压器为强油循环风冷变压器,按照DL/T572-2010《电力变压器运行规程》规定要求:强油循环风冷变压器,在运行中,当冷却系统发生故障切除全部冷却器时,变压器在额定负载下允许运行时间不小于20min。
当油面温度尚未达到75℃,允许上升到75℃,但冷却器全停的最长运行时间不得超过1小时。
现全厂主变冷却器全停回路由主变冷却器就地控制箱内双电源切换回路中接触器KMM1、KMM2常闭接点串联启动KT6、KT7时间继电器,其中①:KT7延时60min启动K11中间继电器。
②:KT6延时20min后闭合,当油面温度达到75℃,启动K11继电器。
K11常开接点接入发变组保护C屏,无延时启动发变组全停跳闸矩阵,发变组全停。
主变冷却器就地控制箱在室外露天环境下,设备运行时间长易老化,KT6、KT7时间继电器运行时间长、稳定性不高,另外,主变总端子箱到发变组保护C屏电缆运行多年,且电缆较长,受对地电容干扰也比较大,当电缆发生多相接地短路时,可能造成主变冷却器全停误动作,没有缺陷处理时间,直接触发发变组全停跳闸矩阵,发变组全停。
为避免此类问题的发生,确保电缆发生多相接地短路时,冷却器全停误报警动作后有足够时间检查判断处理,计划将主变冷却器全停回路进行优化,把冷却器全停延时时间改至发变组保护C屏RCS-974型装置内,当发变组非电量保护装置接收到主变冷却器全停开入信号后,①延时60min启动发变组全停跳闸矩阵。
②在接收到冷却器全停开入信号时延时20min开放冷控失电保护,当变压器油面温度达到75℃启动发变组全停跳闸矩阵。
现阶段微机型发变组保护装置运行可靠性很高,回路优化后,解决了由于时间继电器本身、电源接触器及其外挂辅助接点、长电缆相间绝缘不良引起主变冷却器误动作情况,提高设备稳定性,使继电保护真正起到保护一次设备安全运行作用,确保机组安全运行。
二、组织机构(一)组织机构总指挥:副总指挥:技术监督人:安全监督人:工作负责人:工作人员:(二)组织机构职责总指挥职责:负责对施工方案进行审核、批准,确保施工方案的具体内容符合施工现场实际需要,具有可行性和可操作性,对施工现场存在的问题提出整改意见落实责任,并对施工的全过程进行监督,对施工现场的安全、质量、文明生产、进度负领导责任。
