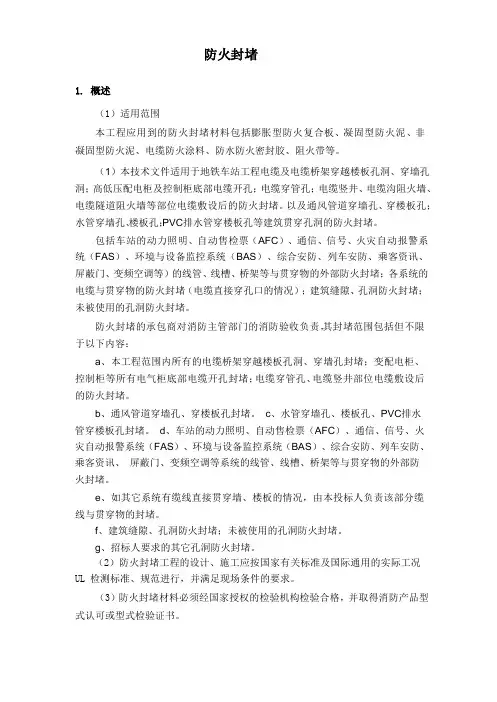

防火封堵1. 概述（1）适用范围本工程应用到的防火封堵材料包括膨胀型防火复合板、凝固型防火泥、非凝固型防火泥、电缆防火涂料、防水防火密封胶、阻火带等。

（1）本技术文件适用于地铁车站工程电缆及电缆桥架穿越楼板孔洞、穿墙孔洞；高低压配电柜及控制柜底部电缆开孔；电缆穿管孔；电缆竖井、电缆沟阻火墙、电缆隧道阻火墙等部位电缆敷设后的防火封堵。

以及通风管道穿墙孔、穿楼板孔；水管穿墙孔、楼板孔；PVC排水管穿楼板孔等建筑贯穿孔洞的防火封堵。

包括车站的动力照明、自动售检票（AFC）、通信、信号、火灾自动报警系统（FAS）、环境与设备监控系统（BAS）、综合安防、列车安防、乘客资讯、屏蔽门、变频空调等）的线管、线槽、桥架等与贯穿物的外部防火封堵；各系统的电缆与贯穿物的防火封堵（电缆直接穿孔口的情况）；建筑缝隙、孔洞防火封堵；未被使用的孔洞防火封堵。

防火封堵的承包商对消防主管部门的消防验收负责，其封堵范围包括但不限于以下内容：a、本工程范围内所有的电缆桥架穿越楼板孔洞、穿墙孔封堵；变配电柜、控制柜等所有电气柜底部电缆开孔封堵；电缆穿管孔、电缆竖井部位电缆敷设后的防火封堵。

b、通风管道穿墙孔、穿楼板孔封堵。

c、水管穿墙孔、楼板孔、PVC排水管穿楼板孔封堵。

d、车站的动力照明、自动售检票（AFC）、通信、信号、火灾自动报警系统（FAS）、环境与设备监控系统（BAS）、综合安防、列车安防、乘客资讯、屏蔽门、变频空调等系统的线管、线槽、桥架等与贯穿物的外部防火封堵。

e、如其它系统有缆线直接贯穿墙、楼板的情况，由本投标人负责该部分缆线与贯穿物的封堵。

f、建筑缝隙、孔洞防火封堵；未被使用的孔洞防火封堵。

g、招标人要求的其它孔洞防火封堵。

（2）防火封堵工程的设计、施工应按国家有关标准及国际通用的实际工况UL 检测标准、规范进行，并满足现场条件的要求。

（3）防火封堵材料必须经国家授权的检验机构检验合格，并取得消防产品型式认可或型式检验证书。

信号施工技术作业指导书为了规范和统一信号施工作业标准，提高工程施工质量，除按与电务段签订的《施工标准协议》及《铁路信号施工规范》（10206--99）、《铁路信号工程施工质量验收标准》（TB10419--2003）的有关施工工艺要求施工外，对沪杭线施工提出以下施工作业要点。

一、通则1、信号工程必须按照批准的设计文件、书面信号交底和有关通知要求进行施工。

2、项目部技术主管应核对设计文件，发现问题及时与设计院及项目部工程部联系解决，如需变更按萧甬指的变更设计处理办法执行。

3、信号工程应按规定对主要设备和器材的电气、机械性能进行测试，并作好记录。

4、所有侧面KZ电源配线为红色线、KF电源配线的颜色为黑色线。

配线时需用粗细合适的塑料套管，套管用打号机打号，套管上应正确标注有效的相应端子号，端子号书写字迹应清晰、工整，并能永久保留。

5、信号设备应作标记化处理，所有标记的内容应清晰、明了、准确，同一地点的标记化铭牌或书写的文字应规范、整齐、统一。

标记化铭牌应固定于相应设备或器材附近相对固定的物体上，不宜直接固定于所属的设备或器材上，避免因设备或器材的更换导致铭牌丢失。

6、取消信号熔丝，改用南非开关（断路器）。

7、施工中的安全工作，应遵循铁道部和上海铁路局现行的有关施工安全规则、产品技术文件的安全规定及公司有关施工安全的要求。

8、信号工程应积极开展文明施工，对重点、难点工程开展QC攻关。

9、ZPW--2000型自闭施工工艺另行提供。

10、本指导书解释权属中铁二十四局沪杭电化项目部工程部。

二、信号机1、高柱信号机应考虑预留200mm的下沉量，梯子安装第一个卡箍距杆顶400 mm，然后依次固定下面各卡箍和支架，安装好后，正面看应与机柱中心平行，侧面看各支架应水平，梯子不弯曲，拧紧各部螺栓，埋好梯子基础。

2、矮柱信号机安装，基础顶面距钢轨顶面250～300 mm，机构中心距所属线路中心2029 mm，基础安装垂直，不倾斜。

第1篇一、工程概况项目名称：XX单位XX地区XX项目安全技术防范系统工程项目地点：XX地区项目规模：本工程为XX单位XX地区XX项目安全技术防范系统工程，包括入侵报警系统、视频安防监控系统、出入口控制系统等。

项目时间：2019年5月1日至2019年6月30日二、施工准备1. 施工人员：本项目由XX公司负责施工，施工人员包括项目经理、技术负责人、施工员、电工、焊工、搬运工等。

2. 施工材料：根据设计图纸和工程需求，准备所需设备、材料，包括：摄像机、报警器、控制器、传输线缆、电源设备、接线盒、接插件等。

3. 施工工具：根据施工需要，准备电焊机、扳手、螺丝刀、剥线钳、切割机等工具。

三、施工过程1. 入侵报警系统施工：（1）在施工现场安装报警器，确保报警器安装牢固，连接线路畅通。

（2）将报警器与控制器连接，确保报警器与控制器之间的信号传输正常。

（3）进行报警器功能测试，确保报警器能够正常工作。

2. 视频安防监控系统施工：（1）在施工现场安装摄像机，确保摄像机安装牢固，镜头朝向正确。

（2）将摄像机与传输线缆连接，确保摄像机与传输线缆之间的信号传输正常。

（3）在监控中心安装控制器，将摄像机与控制器连接，确保信号传输正常。

（4）进行视频监控系统测试，确保监控系统能够正常工作。

3. 出入口控制系统施工：（1）在施工现场安装门禁控制器，确保控制器安装牢固，连接线路畅通。

（2）将门禁控制器与读卡器、出门按钮等设备连接，确保信号传输正常。

（3）进行门禁系统测试，确保门禁系统能够正常工作。

四、施工验收1. 施工过程中，严格按照设计图纸和施工规范进行施工，确保工程质量。

2. 施工完成后，对施工项目进行自检，确保各项指标达到设计要求。

3. 邀请业主单位、监理单位进行竣工验收，对施工项目进行全面检查，确保工程合格。

五、施工总结1. 本项目施工过程中，严格按照设计图纸和施工规范进行施工，确保了工程质量和进度。

2. 施工过程中，加强施工人员的安全教育，确保施工安全。
