CVGF两级压缩离心式冷水机组Model CVGFWater-Cooled Hermetic Centrifugal Chillers 1406~3516kW型号说明降膜式蒸发器·制冷剂充注量少，减少使用费用·高效换热结构，省电看得见机载启动柜·方便用户安装· 节省用户操作空间冷凝器· 高效换热管，降低耗电量· 独有管卡技术，有效保护换热管压缩机· 专利叶轮，效率高· 两级压缩，冷量调节范围广半封闭电机· 液态制冷剂冷却，绕组温度低· 运转环境清洁，可靠性高冷凝器型号冷凝器换热管类型蒸发器型号蒸发器换热管类型孔板型号叶轮电机功率压缩机型号机组型号CVGF 400 - 266 - 960 - 19 - I 500C - T 500CCVGF离心式冷水机组型号说明AdaptiView 控制柜·自适应控制，机组运行更稳定·前馈功能，能量调节更灵敏·支持一次泵变频，系统更节能产品简介面对市场需求的不断多样化，为满足不同客户的要求，特灵公司推出了CVGF 离心式冷水机组，机组采用R134a作为制冷剂。
机组特点●高效节电，为您节省运行费用的冷水机组，ARI工况效率高达0.55kW/ton ◆机组采用两级压缩，单级经济器结构，无论在理论上还是在实际应用过程中都提高了机组的效率。
◆机组采用特灵公司发明的专利：独有的降膜式蒸发器，制冷剂充注量少，换热效率高，有力的提高了机组的效率。
◆压缩机采用特灵公司发明的专利：压缩机油槽除雾器，有效的降低了齿轮箱摩擦损失，有力的提高了机组的效率。
◆采用先进的流体动力学原理进行压缩机叶轮与导流叶片的优化设计，有力的提高了机组的效率。
◆采用先进的基本负荷功能，可使效率高的机组优先使用，以节省用户的运行费用。
●可靠性高，让您放心的冷水机组◆高强度的铝合金叶轮在设计转速的125%条件下进行测试，装配后经动平衡试验使振动小于5mm/s，保障了机组的可靠性。
◆压缩机与电机采用封闭式结构，没有联轴器、轴封等易损件，保障了机组的可靠性。
◆液态制冷剂冷却电机，电机冷却充分，绕组温度低，保障了机组的可靠性。
◆独有的多目标跟踪自动调控系统，使机组在恶劣的外部环境中正常运行，保障了机组的可靠性。
●控制先进，使用方便的冷水机组◆前馈自适应控制功能，当用户空调负荷急剧变化时，机组可根据冷水回水温度变化自动调节机组负荷，有力的保证了冷水出水温度的稳定性。
◆软加载功能，可控制压缩机调节负荷时间，防止压缩机电机频繁启动。
◆冷水变流量补偿功能，使空调系统实现了蒸发器进出口冷水流量可变，省去了复杂的二次变频系统，支持系统的节能。
◆快速启动功能，机组可在停机后30~60秒重新启动，特别适用于机组电力系统临时断电。
●适应性强，应用广泛的冷水机组◆部分负荷调节能力强，机组最低可在10~16%负荷运行。
◆机组适应外界环境温度范围广，可满足过度季节需要使用机组的要求。
机组获得的专利◆Polygon drive for refrigerationcompressor impellers◆Centrifugal comressor sump demister◆Internal oil filter◆Thermosiphonic oil cooler◆Compressor height and alignmentadjustment◆Oil return using hot gas for motiveforce◆Centrifugal impeller assembly◆Internal oil filter独有的降膜式蒸发器AdaptiView动态彩色显示控制器离心式冷水机组随机配备先进的AdaptiView TM控制器(图1)可以方便、有效地实现空调系统设计工程师所提出的系统节能方案，还可以让冷水机组达到前所未有的节能效果。
图1◆ 12英寸彩色触摸控制屏幕为用户提供直观的使用界面，提高了用户的使用效率。
◆ 多方位的可调整手柄，为用户提供安全可靠便捷的操作。
◆ 标准化的客户报告，图表和曲线图。
◆ 先进的AdaptiveView TM控制系统配合UC800控制器，使用行业内最先进的自适应控制逻辑运算，优化冷水机组的运行。
合理高效运行◆ 冷冻水温度重设根据冷冻水回水温度或室外气温重新设定冷冻水温度，使机组更高效地运行。
◆ 机组软加载功能通过容量控制和电流限制，控制机组在瞬间负荷变化时逐步加载，避免机组频繁启停，运行更稳定。
◆ 基本负荷控制功能模拟输入信号(外部、远程或手动设定)直接控制机组负荷，而不以控制出水温度为手段，可对机组实现预启动和预加载。
当系统中选用不同制冷效率机组时，在部分负荷运行状态下，可锁定高效制冷机组运行，让低效制冷机组停机。
接驳楼宇自控◆ AdaptiView TM控制器可提供如下通讯接口- BACnet MS/TP--- Modbus Slave- 使用LCI-C接入LonTalk协议- 使用TCI连接Comm4卡特殊功能与优点◆ 可升级的控制软件AdaptiView TM控制器配备有USB(2.0)接口，可以下载最新的冷水机组控制程序，让机组控制技术与未来的先进节能技术同步，大大节省机组的运行费用。
(图2)◆ 自动重启功能机组在断电或其它临时故障时，无需操作人员的操作干预，30~60秒后就可以重新自启动。
◆ 控制反应灵敏迅捷的运算速度，对各控制部件的巡检速度可达到每秒三次，大大提高机组的控制能力。
◆ 操作维修灵活方便具备远程控制、数据远程传输、自诊断程序等功能。
精确控制负荷◆ 前馈控制功能不但能根据冷水出水温度调节机组负荷，而且还能根据冷水进水温度的变化率来预测和补偿空调负荷的变化。
这项功能使得特灵冷水机组调节负荷的速度更快，出水温度更稳定。
◆ 冷水变流量控制功能AdaptiView TM控制器具备变流量自适应功能，保证系统在变流量状态下出水温度波动小，运行更稳定。

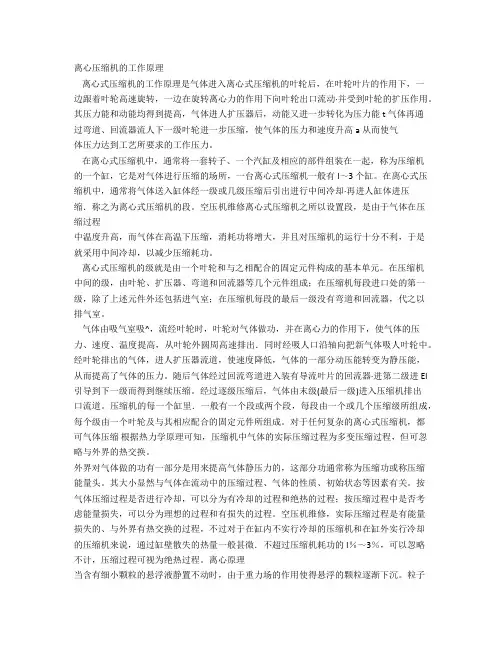

图2产品特性CVGF冷水机组，有效避免部分负荷喘振为什么离心压缩机在部分负荷会喘振？离心压缩机是速度型压缩机，压缩机进口的制冷剂气体进入压缩机后被叶轮提速从而得到动能，高速的气体从叶轮出去后进入扩压管，制冷剂速度降低，压力得到提升，从而完成了压缩制冷剂的过程。
叶轮出口的制冷剂速度3可分为径向速度1与切向速度2。
切向速度2与叶轮转速和叶轮直径有关。
而径向速度1则与制冷剂流量有关。
当机组运行在部分负荷时径向速度会随着负荷减小而相应减小，径向速度的减小导致了速度V与切向速度Vt夹角的减小。
当夹角小到一定值时压缩机的气体无法被压出，在叶轮内造成涡流，此时冷凝器中的高压气体会倒流进叶轮，使压缩机内的气体在瞬间增加，气体被排出，然后气体又会倒流进叶轮，如此往复循环。
此时压缩机进入了喘振状态。
解决喘振的方法1) 改进叶轮和扩压管设计，潜力有限，效果不大。
2) 采用电机变频技术，系统复杂，造价昂贵。
3) 采用热气旁通方法，部分负荷运行耗能巨大，不经济。
4) 采用多级压缩离心技术，其中特灵多离心压缩技术最为成功，被广泛运用。
与单级压缩机相比，为什么多级压缩机能够解决喘振问题，扩大能量调节范围？我们从上面可知道，要避免喘振，一定要控制好β角不能低于某个值，多级压缩也如此。
在每级压缩时，由于多级压缩采用低速，与单级压缩相比，有效降低Vt(注：Vt与转速ω成正比)，而Vr未下降(注：Vr与转速ω无关)，从而提高了β角。
因此多级压缩机由于采用低速多级压缩，β角升大了从而容易克服喘振。
通常情况来说，两级离心压缩机能够在10%～16%负荷运行时不会喘振，而单级压缩机最小负荷只能运行到30%~40%(如不采用热气旁通)。
1-Vt=f(Q)2-Vt=f(D,RPM)3-V=Resuitant4-RPM5-D6-QVrVVt VrVVtVrVVtPressure两级压缩机单级压缩机技术参数表制冷剂R134a备注：1、如需机组的详细参数，敬请与当地销售办事处联系。
2、特灵公司的CVGF冷水机组有很多种配置，本表配置仅为示例，用户可对该配置适当调整，具体情况以ARI认可的报表为准，请与特灵销售机构联系。
3、标准工况冷量：冷冻水进水温度为12℃，冷冻水出水温度为7℃，冷却水进水温度为32℃，冷却水出水温度为37℃。
4、上表标准水室承压1.0MPa。
5、污垢系数为蒸发器0.0176m2℃/kW, 冷凝器0.044m2℃/kW。
6、对产品的改良为本公司的一贯政策，各项配置若有变动，恕不另行通知。
技术参数表产地：中国机组选项:● 机载或远程安装星三角启动柜(运行电流在952A以上仅提供远程安装启动柜)● 机载式或远程壁挂，落地安装固态启动柜● 直接启动，初级阻抗启动或自藕启动中压启动柜● 冷凝器、蒸发器船用水室● 冷凝器、蒸发器300psig水室● 弹簧减振器● 楼宇自控系统(BAS)通讯卡● 用户见证性能测试技术参数表冷凝器、蒸发器最大流量与最小流量机组尺寸和重量用户须知1、地坪安装为机组的标准安装方式，左、右两侧的基础应能承受机组载荷。
2、地坪安装时，应放置机组随带的橡胶减振垫。
3、安装基础无其他特殊要求，建议采用整体地坪或长条形平台，长条形平台基础的宽度至少应为250mm。
4、应保证机组水平度公差在全长全宽方向小于6mm。
5、如果要求机组固定在地坪上，地坪要求及地脚螺栓的固定方法请遵照建筑规范。
6、楼板安装需要弹簧减振器，请与特灵公司销售办事处联系。
7、标准接管方向：右、右。
a)面对AdaptiView控制面板、蒸发器、冷凝器均为右侧进水，右侧出水；b)若接管方向另有规定，须在合同中明确标明；c)冷凝器下进上出，蒸发器下进上出(靠近AdaptiView)；d)冷凝器、蒸发器进/出水口为卡口连接。
CVGF机组尺寸(mm)(仅供参考)尺寸和重量应以工厂制造图为准机械说明特灵CVGF离心机组，使用HFC-134a 制冷剂，由封闭的齿轮传动的两级压缩机、蒸发器、冷凝器、单级经济器、微电脑控制面板和启动柜组成，机组完全由工厂装配和测试。
压缩机两级离心压缩机采用高强度铝合金的全封闭叶轮，叶轮是在设计转速的125%条件下测试的，转子组件经动平衡在正常运转的速度下振动小于5mm/s，在控制系统中，可以通过调节每级叶轮之前的电子驱动的进口导叶，控制部分负荷在10%-16%范围内。
驱动装置驱动装置由封闭的大小齿轮组成，齿表面经表面强化，配合良好。
整体的叶轮轴由液力止推轴承和径向轴承支撑。
电机电动机是封闭的，由制冷剂液体冷却，两极，低转差率鼠笼感应电机。
径向液力轴承和向心止推滚珠轴承支撑转子组件，嵌在线圈内的传感器提供可靠的保护。
