企业产品技术资料
特灵(TRANE)风冷式冷水(热泵)机组/风管式分体机组
产品类别Koolman(酷曼)风冷式冷水(热泵)机组Odyssey(奥迪斯)风管式分体机组
适用范围
住宅、别墅、办公楼、商店、小型餐厅、旅馆、娱乐场所以及一般工业厂房等。
特点
风冷式冷水(热泵)机组（图1-室外机）
采用全封闭高效涡旋式压缩机，部分机型可逐段控制以满足各种使用需求。
压缩机噪声低。
特殊薄型设计，可直接安装于阳台、屋顶，无需机房。
风管式分体机组
室外机（图2）备有单冷和热泵及一拖一、一拖二产品，共30余种规格可供选择。
室内机组备有专供吊顶安装和可吊、可座安装两种机型。
提供良好通风条件和优质室内空气品质。
主要技术性能参数（表1～表4）
图2
图1
表2风管式分体机组系统参数
表3风管式分体机组室外机
表4风管式分体机组室内机
表1风冷式冷水(热泵)机组
R91
地址： 上海市黄浦区西藏中路268号来福士广场10楼邮编：200001电话：************
传真：************网址：
S3730/TRANE
特灵空调器有限公司
未命名－３２2005.5.10, 9:40 PM
3。
特灵中央空调集中控制器说明
特灵中央空调集中控制器是一种智能化控制器，旨在为用户提供更加便捷、舒适的空调使用体验。
该控制器具备以下特点：
一、自动控制功能
特灵中央空调集中控制器能够根据室内温度、湿度等参数自动调节空调的运行状态，实现智能化的控制。
二、遥控功能
用户可以通过遥控器对特灵中央空调集中控制器进行操作，包括开关、温度调节、风速调节等。
三、定时开关机功能
特灵中央空调集中控制器能够根据用户设定的时间自动开关机，方便用户在不同时间段内实现自动控制。
四、多种模式选择
特灵中央空调集中控制器提供多种模式选择，包括制冷、制热、送风、除湿等，用户可以根据实际需要选择合适的模式。
五、多种安全保护功能
特灵中央空调集中控制器具备多种安全保护功能，包括过流保护、过载保护、电压保护等，以保障用户使用的安全。
六、可扩展性强
特灵中央空调集中控制器具备可扩展性强的特点，用户可以根据实际需要增加控制器的数量，以实现灵活控制。
特灵空调设备介绍特灵空调是一种高效节能、环保、智能化的空调设备，具有多种功能和特点。
下面将对特灵空调设备进行详细介绍。
一、高效节能：特灵空调采用了先进的节能技术，能够在满足用户需求的同时，最大程度地降低能耗。
其核心技术包括：1.双频能效压缩机：特灵空调采用了高效稳定的双频能效压缩机，可根据室内外环境的变化自动调节转速，降低能耗。
2.热回收技术：特灵空调还配备了热回收技术，可将冷却过程中产生的废热回收利用，提高能效。
3.智能控制系统：特灵空调的智能控制系统能够根据不同的使用场景自动调节运行模式和温度，实现精准控制，减少能耗。
二、环保性：特灵空调采用了环保制冷剂，不会对大气层臭氧层产生破坏作用。
同时，特灵空调还配置了高效净化滤网，可以过滤掉空气中的细菌、病毒、颗粒物等有害物质，保证室内空气的清洁。
三、智能化特点：1.可远程控制：特灵空调支持通过智能手机等终端设备远程操控，用户可以随时随地调节空调的温度和风速。
2.语音控制：特灵空调还支持语音控制功能，用户可以通过语音指令来操作空调，提高使用的便捷性。
3.自学习功能：特灵空调还具备自学习功能，通过不断学习用户的使用习惯和环境需求，可以自动调整运行模式，提供更加舒适的使用体验。
四、健康舒适：特灵空调注重用户的健康舒适体验1.静音设计：特灵空调采用了优化的风机和隔音材料，运行时噪音非常低，保证用户的安静休息。
2.温度均匀：特灵空调通过采用多向送风技术和智能温度控制，可以实现室内温度的均匀分布，避免冷热区域的不舒适感。
3.湿度调节：特灵空调还具备湿度调节功能，可以根据室内湿度情况自动调节，保持舒适的湿度水平。
综上所述，特灵空调设备具有高效节能、环保、智能化和健康舒适等多种功能和特点，能够为用户提供舒适的使用体验，同时降低能耗，保护环境。
特灵空调是一种理想的选择，无论是家庭、办公室还是商业场所，都能够满足不同需求。

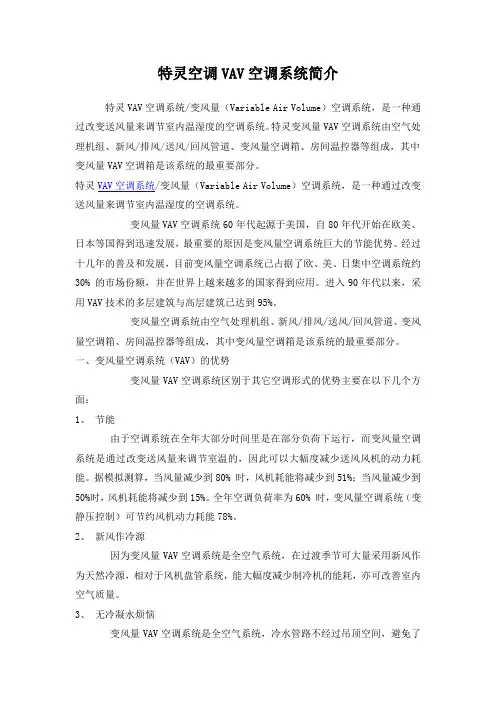

特灵空调VAV空调系统简介特灵VAV空调系统/变风量（Variable Air Volume）空调系统，是一种通过改变送风量来调节室内温湿度的空调系统。
特灵变风量VAV空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成，其中变风量VAV空调箱是该系统的最重要部分。
特灵VAV空调系统/变风量（Variable Air Volume）空调系统，是一种通过改变送风量来调节室内温湿度的空调系统。
变风量VAV空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。
经过十几年的普及和发展，目前变风量空调系统己占据了欧、美、日集中空调系统约30% 的市场份额，并在世界上越来越多的国家得到应用。
进入90年代以来，采用VAV 技术的多层建筑与高层建筑已达到95%。
变风量空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成，其中变风量空调箱是该系统的最重要部分。
一、变风量空调系统（VAV）的优势变风量VAV空调系统区别于其它空调形式的优势主要在以下几个方面：1、节能由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可以大幅度减少送风风机的动力耗能。
据模拟测算，当风量减少到80% 时，风机耗能将减少到51%；当风量减少到50%时，风机耗能将减少到15%。
全年空调负荷率为60% 时，变风量空调系统（变静压控制）可节约风机动力耗能78%。
2、新风作冷源因为变风量VAV空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。
3、无冷凝水烦恼变风量VAV空调系统是全空气系统，冷水管路不经过吊顶空间，避免了风机盘管系统中令人烦恼的冷凝水滴漏和污染吊顶问题。
4、系统灵活性好现代建筑工程中常需进行二次装修，若采用带VAV空调箱装置的变风量空调系统，其送风管与风口以软管连接，送风口的位置可以根据房间分隔的变化而任意改变，也可根据需要适当增加风口。
气液分离器气体回到1#回路表一：RTAC140~400(50Hz)标准机组注：以上所有数据基于标准工况，出/回水温度7/12˚C ，环境温度35˚C 。
综合参数特灵空调Ton kW Gallons Liters GPM L/Sec GPM L/Sec inches mm inches mminchesmm cfm m 3/hr rpm rps ft/min M/S HP kW Deg F Deg CDeg FDeg Clb kg lb kg140STD 2136.1165.03513217111525334156/1563962/396242106719234/4307626334610761595015.87461381.51.125-3.90-17.8HFC-134a 215145/14566/6614.4/14.454.5/54.5155STD 2149.3181.83814118211606384180/1564572/396242106719235/4307626950711808195015.87461381.51.125-3.90-17.8HFC-134a 215155/14570/6615.3/14.457.9/54.5170STD 2162.6198.94015119813684434180/1804572/457242106719235/5307627567112855395015.87461381.51.125-3.90-17.8HFC-134a 215155/15570/7015.3/15.357.9/57.9185STD 2179.5216.94215621514626394216/1805486/457242106719236/5307628323614140595015.87461381.51.125-3.90-17.8HFC-134a 215220/210100/9521.8/20.882.5/78.7200STD 2196.6233.74416321514767484216/2165486/548642106719236/6307629080315426095015.87461381.51.125-3.90-17.8HFC-134a 215220/220100/10021.8/21.882.5/82.5250STD 3232.0280.75420524215747478156/1083962/457242106719238/63076210869818466195015.87461381.51.125-3.90-17.8HFC-134a 215305/195138/8822.8/22.886.3/86.3275STD 3259.7316.26022727517909578108/1084572/2743421067192310/63076212105620565595015.87461381.51.125-3.90-17.8HFC-134a 215335/195152/8833.7/20.3127.6/76.8300STD 3294.6352.966249308201070688216/1085486/2743421067192312/63076213621023139995015.87461381.51.125-3.90-17.8HFC-134a 215385/195175/8839.1/20.3148/76.8350STD 4322.0397.771265457291313838180/1804572/4572421067192310/103076215133225708995015.87461381.51.125-3.90-17.8HFC-134a 215335/335152/15233.7/24.3127.6/92375STD 4354.7432.773276501321454928216/1805486/4572421067192312/103076216646728280195015.87461381.51.125-3.90-17.8HFC-134a 215385/335175/15239.1/33.7148/127.6400STD 4390.2469.9813045453416561058252/2166401/5486421067192312/123076218161130852895015.87461381.51.125-3.90-17.8HFC-134a215385/385175/17539.1/39.1148/148制冷量输入功率尺寸类型压缩机数量储水量最小流量最大流量盘管数量盘管长度盘管高度翅片/英尺排数数量直径总风量风机转速叶尖速度电机功率标准机组低环境温度油充注量冷媒充注量制冷剂制冷回路最小负荷最低运行环境温度冷凝风扇冷凝器蒸发器表二：RTAC140~400(50Hz)高效机组注：以上所有数据基于标准工况，出/回水温度7/12˚C ，环境温度35˚C 。
第1篇一、前言特灵设备是一种先进的空调系统，广泛应用于各类公共场所、住宅和商业建筑中。
为确保特灵设备的安全、稳定、高效运行，特制定本操作规程。
二、操作人员要求1. 操作人员应具备空调制冷、通风、供暖等相关知识，熟悉特灵设备的基本结构、工作原理及操作方法。
2. 操作人员应持有相关资格证书，具备一定的设备操作经验。
3. 操作人员应严格遵守操作规程，确保设备安全运行。
三、操作步骤1. 开机前准备（1）检查设备电源是否正常，确保设备周围环境安全。
（2）检查设备冷却水系统、冷媒系统、通风系统等是否完好。
（3）检查设备控制面板、传感器等是否正常。
2. 启动设备（1）打开设备电源开关，启动主控制器。
（2）根据实际需求，设置设备运行参数，如温度、湿度、风速等。
（3）启动冷却水泵、冷媒压缩机、通风风机等设备。
3. 监控设备运行（1）观察设备运行状态，如冷却水泵、冷媒压缩机、通风风机等是否正常工作。
（2）查看设备控制面板显示的运行参数，确保设备运行在设定范围内。
（3）定期检查设备冷却水系统、冷媒系统、通风系统等，发现异常及时处理。
4. 停机操作（1）关闭设备控制面板上的运行按钮，停止设备运行。
（2）关闭冷却水泵、冷媒压缩机、通风风机等设备。
（3）关闭设备电源开关。
四、注意事项1. 操作人员应熟悉设备操作规程，确保设备安全运行。
2. 操作过程中，如发现设备异常，应立即停止操作，及时上报并采取相应措施。
3. 操作人员应定期对设备进行维护保养，确保设备正常运行。
4. 操作人员应严格遵守操作规程，不得擅自改变设备运行参数。
5. 操作人员应保持设备周围环境整洁，避免杂物堆积影响设备运行。
五、培训与考核1. 对操作人员进行定期培训，提高操作技能和设备维护保养能力。
2. 对操作人员进行考核，确保其具备操作特灵设备的资格。
3. 对操作人员进行考核不合格者，禁止其独立操作设备。
本规程适用于特灵设备操作人员，如有未尽事宜，可根据实际情况进行补充和修改。
特灵中央空调产品技术说明空调系统1．0螺杆式冷水机组特灵rthd系列螺杆式冷水机组由一个半密封式直接传动螺杆压缩机，冷凝器，微处理器控制，膨胀阀，带检修阀的制冷剂过滤器，绝缘弹簧，流量开关，液量测量装置和悬挂压缩机电机启动器组成；出厂前通过检验并可随时运行，机组符合ARI 标准，额定频率为50HZ。
压缩机半密封式，直接传动，3000rpm，由滑阀控制功率的水平旋转压缩机，油槽加热器和冷冻油压差系统。
润滑系统润滑滚动轴承组件支撑旋转组合。
系统有一个由微处理器控制的油槽加热器。
电机电机有一个冷气抽气机，密封，双杆，鼠笼式感应电动机。
电机可在415V/50HZ/3Ph电源，3000Rpm转速下工作。
电机是WYEDELTA连接。
蒸发器－冷凝器组蒸发器壳是碳钢板，蒸发器和冷凝器管的替换相对独立的，标准管道是外肋铜管与翅片连接，内表面完美无缝。
水箱设计可承受300psig（2067kPa，1psig＝6.89kPa）的压力。
流水侧在1.5倍的设计工作压力下进行静液测试。
微处理器控制面板微处理器控制面板是出厂前进行安装并通过测试的。
通过控制能源转换器提供控制系统能源。
控制器通过压缩机滑阀来加载或卸载冷水。
微处理器自动控制回流水，避免由于蒸发器制冷剂温度低，冷凝温度高，电机电流过载非正常操作的条件引起的停机。
如果非正常操作条件持续和达到保护极限，机器将会停机。
以下情况会造成机器停机保护，需要手工复原：●蒸发器制冷剂温度、压力低；●冷凝器制冷剂压力高；●油位低；●传感器或回路检测错误；●电机电流过载；●压缩机卸载温度高；●各部件失去连接；●电子输送错误：无电压，相不平衡，变相；●外部或当地紧急停电；●启动转换器坏了。
以下情况，机器会自动停机保护：·` `●短暂的能源缺失●低/高压●蒸发器或冷凝器水流没有了如果发生一次故障，会有超过100次的诊断。
显示器会指出错误，要求复原，显示诊断时间和日期，诊断时运行的机器状态，和帮助信息。
Odyssey/Odyssey EVI 风管式分体机组Odyssey TWA/TTA075-250 21~68.8 kWOdyssey EVI TWA080-100 25~30 kW产品特性 Odyssey产品概述Odyssey风管式分体热泵机组是特灵公司产品卓越品质与可靠性能的充分展现，机组初投资和运行维护费用均低于大型冷水机组，且无水系统的腐蚀问题，单台故障不影响整体使用，为用户带来超值的助益!目前已广泛应用于超市、商店、餐厅、娱乐场所和工业厂房等场所，在全国已有众多知名用户，如中央电视台、北京国贸、易初莲花超市、肯德基快餐厅等。
产品特性产品齐全◆ 单机容量从21~68.8kW，规格齐全；◆ 单冷、单冷＋辅热、热泵、热泵＋辅热四种机组型式；◆ 一拖一和一拖二系统；◆ MWD、TWE两种型式室内机组；节约投资◆ 风冷管道式空气系统无水系统及其各种配套设备，因而大大降低了设备成本及安装费用；高效节能◆ 室外机组采用高效涡旋压缩机，并配以U型亲水铝箔—内螺纹铜管换热器，机组效率高；◆ 部分机组采用双回路设计，室外风扇相互独立，部分负荷可自动卸载，节省运行费用；运行宁静◆ 内机采用高效低噪风机，内壁粘贴吸音保温材料；◆ 外机采用涡旋压缩机，振动小，噪音低；能力强劲◆ 可在超低环境温度下正常制热，严寒的冬季为您带来春天般的温暖；◆ 寒冷地区可选配辅助电加热器，效率高，寿命长；健康舒适◆ 可引入室外清新空气，提高室内空气品质；◆ 特有的大风量小温差设计，用户感觉更为舒适；安装方便◆ 系统方便扩展，适合分阶段投入使用的楼宇；◆ 内机可吊装，也可落地明装，外机可安装于屋顶或地面，无需专门机房。
经久耐用◆ 全系列机组均通过中国国家检测中心测试；◆ 所有板材均为镀锌钢板，面板经过静电喷塑工艺，防腐蚀性强；◆ 机组为全空气系统，因此不存在水系统中水的腐蚀问题。
保护齐全◆ 压缩机高压保护；◆ 压缩机低压保护；◆ 压缩机过载保护；◆ 压缩机协调工作功能；◆ 压缩机再启动保护及分别启动延时；◆ 制冷模式下室内盘管结冰保护；◆ 制热模式下室内盘管过热保护。
