MDEL900型轮胎式提梁机操作使用说明书资料

  • 格式：doc
  • 大小：5.65 MB
  • 文档页数：73

1 MDEL900型轮胎式提梁机操作使用说明书 1.概述 MDEL900型轮胎式提梁机适用于高速铁路或客运专线32m、24m及20m双线整孔预制混凝土箱梁的吊运（从制梁台位到存梁台位，或从存梁台位到跨线提升站），或在预制场内为YL900运梁车装梁，还可以用于预制场箱梁预扎钢筋和内模的整体吊装。 MDEL900型轮胎式提梁机是超大型的起重设备，为了保证安全，用户应该选派具有相应资质的人员使用、保养和维护提梁机，所有操作者及相关人员在进行整机运转和使用之前，必须仔细阅读本说明书及有关技术文件，以便安全、正确、有效地使用提梁机。未按本说明书的要求,使用、维护、保养MDEL900型轮胎式提梁机，后果自负。 说明：本文中的简称是指 本设备——MDEL900型轮胎式提梁机， 本公司——中铁科工集团有限公司。

2.MDEL900型轮胎式提梁机主要技术参数 2.1 型号： MDEL900型 2.2 吊重能力： 2

2.2.1 额定起重量： 900t 2.2.2 吊点数： 4组 2.2.3 每组吊点额定起重量： 225t 2.3 跨度/净跨: 43.5m/39.0m 2.4 起升高度: 12.5m（起吊箱梁的上顶面距地面最大距离） 2.5 整机工作级别： A3 2.6 机构工作级别： M5 2.7 适应线路坡度： 15‰ 2.8 整机走行速度： 0-17m/min（重载） 0-35m/min（空载） 2.9 起升速度： 0-0.5m/min（重载） 0-1.5m/min（空载） 2.10 吊梁小车重载移动距离： 纵向： ±500mm 横向： ±240mm 2.11 整机纵/横向运行转向角度：±15º 2.12 原地转向角度： 90 º 2.13 运行方式： 直行、斜行、横行 3

2.14 发动机功率/转速/台数： 273Kw/2100r.p.m/2台 2.15 轮胎和支撑油缸接地比压： ≤7bar 2.16 轴距： 2600mm 2.17 轮胎规格、数量： 26.5R25/56个 2.18 轮轴和悬挂数量： 28个 2.19 驱动轴/从动轴： 8/20 2.20 驱动轮/从动轮： 16/40 2.21 整机重量: 480t 2.22工作状态外形尺寸（长×宽×高）： 48×19.03×18.25m 2.23运输尺寸： 最大主梁节段（长×宽×高）:12.0×2.2×3.2m 单侧车架整体运输（长×宽×高）:17.5×1.84×1.7m 单件最大重量： 31t 2.24 提梁机起吊箱梁采用“三点平衡”起吊系统：一台小车两个吊点各自独立，另一台小车两个吊点通过均衡滑轮转换成“一个吊点”。 2.25辅助发电机组功率：15kW。

3.MDEL900型轮胎式提梁机主要结构及特点 MDEL900型轮胎式提梁机主要由主梁、支腿、车架、吊梁小车、 4

主动轮组、从动轮组、转向机构、动力系统、电气系统、液压系统、司机室等组成。 3.1主梁 主梁由五个节段拼装而成，每个节段均为焊接箱型结构，各节段

之间采用高强度摩擦型螺栓连接。为保证箱型结构的稳定性，箱梁设有加强筋和隔板，并在箱梁内部有加强结构。主梁截面高3.2米，宽2.2米，与支腿采用法兰连接。单件箱梁不超过12米长，符合公路运输要求，并且在工作现场可以由普通的吊装设备进行组装和解体。 最大主梁节段（长×宽×高）:12.0×2.2×3.2m 最大重量：31t 钢结构材质：Q345C结构钢。 联接螺栓等级：10.9级高强螺栓。(螺栓GB/T1228-1991、螺母GB/T1229-1991、垫圈GB/T1230-1991，成套定货、使用)。 联接螺栓的拧紧力矩按GB/T1231-1991的规定执行，联接螺栓不得重复使用。拼装前，主梁节段和连接板的接触面经过特别处理，保证其抗滑移系数大于0.45。 3.2支腿 支腿为焊接箱型结构，内部布置有加强筋板以防止局部失稳。主

梁与两个支腿通过高强螺栓连接形成主结构，可以保证轮胎式提梁机的抗扭性和垂直方向的稳定性。 5

钢结构材质：Q345C结构钢。 联接螺栓等级：10.9级高强螺栓。 联接螺栓的拧紧时，弹垫压紧即可 3.3车架 车架是走行轮组的承力部件，为焊接箱型结构，上面和支腿相连，

下面安装有走行轮组和支撑机构。 钢结构材质：Q345C结构钢。 联接螺栓等级：10.9级高强螺栓。 联接螺栓的拧紧时，弹垫压紧即可 3.4吊梁小车 吊梁小车由液压卷扬机、横移小车、大车总成、导向轮组、定滑

轮组、动滑轮组、钢丝绳、吊具等组成。液压卷扬机采用变量泵、变量马达和减速机驱动卷筒，可实现无级调速，使起升平稳无冲击；卷扬机设三级制动，工作制动采用液压制动，停车时减速机带弹簧常闭制动，安全制动采用钳盘式制动器在卷筒处制动，保证箱梁不下滑，使起升系统有足够的安全性。 箱梁由4个起升滑轮组提升，其中两个采用一根钢丝绳缠绕，另外两个采用两根单独的钢丝绳缠绕，可以保证箱梁载荷的均衡分布（四点起升、三点平衡吊装系统）。 变位机构采用油缸推拉方案，在每个吊梁小车与主梁之间设置2 6

个顶推油缸，满载时吊梁小车能够纵向移位±500mm，满足精确对位要求，同时在空载、需要长距离调整吊梁小车的纵向位置时，采用步履式顶推方式实现吊梁小车的变幅移位，满足吊装32m、24m及20m三种不同双线整孔预制混凝土箱梁的要求。还设有2个横移油缸，满载时小车能够横向移位±240mm，满足精确对位的需要。 提梁机给运梁车装梁时，两个吊梁小车要向其正司机室（无发动机一侧）方向移动一米五左右，并且只能朝一个方向移动，吊不同长度的梁片时，只能移动指定的一个吊梁小车。 3.5主动轮组和被动轮组 主动轮组和被动轮组共有28个，其中8个主动轮组，16个主

动轮；20个被动轮组，40个被动轮。 主动轮组主要由支撑臂总成、摆动臂、均衡油缸、液压驱动马达、减速机、轮胎、轮毂、转动销及摆动销等组成。摆动臂通过摆动销连接在支撑臂总成上，平衡油缸缸头连接在支撑臂总成上，活塞杆头连接在摆动臂上。液压马达固定在摆动臂上，通过减速机驱动轮毂上的轮胎转动。 被动轮组主要由支撑臂总成、车桥、均衡油缸、轮胎、轮毂、转动销及摆动销等，其构造型式与主动轮组类似。 走行轮组采用液压悬挂系统。当提梁机在坡道上行走或通过凸凹 7

不平的路面时，通过均衡油缸的自由收缩或外伸达到自动调节与其它轮胎承载平衡的目的。通过把悬挂系统的油缸按组并联，实现既能满足整机的三点支撑，以保证整个设备保持均衡；又能实现自动调整载荷，使轮胎承载力均匀分配。 液压悬挂设有双管路保险系统，在极端情况下，液压管路爆裂时，能够确保整机平衡，不出现整机颠覆。 整机走行驱动是由液压回路完成的。该液压回路是由高压变量泵、变量马达组成的闭式回路，通过传感器、电磁比例阀和微电控制系统，可无级变速，保障平稳起步和平稳制动,冲击小,平稳性好。满载时能纵向、横向及斜行行走。 行车制动：大车走行时能平稳制动。行车制动采用液压回路静压制动。当正在行驶的轮胎提梁机需要停下时，将操作杆回中位，液压油泵停止供油，所有走行马达转换为油泵，通过密闭的静压回路产生制动，轮胎提梁机将逐渐缓慢的停止。 停车制动：停车制动由减速机自带的盘式制动器（弹簧压紧、液压松开）实现。可以满足在整机满载时停在斜坡上，并可以承受风载而整机不溜移。能保证发动机熄火时自动制动。 轮胎的充气压力：800kpa。 3.6转向机构 8

轮胎式提梁机设置电控独立转向机构，可实现原地90度转向、纵向走行和横向走行过程中的±15度转向——斜行、原地旋转。转向机构由转向油缸、转向支架等组成，转向油缸的缸体通过销轴与转向支架铰接，活塞杆端与悬挂总成中的转臂铰接，通过转向油缸的伸缩来实现轮组的转向。每个轮组上都安装有转向油缸，通过电子控制及电子反馈系统使每个轮组按设定的角度进行转动。可以保证每个轮组转向角度完全一致，并能在行进中微调。 原地旋转用于调整整机的姿态，只能在出梁通道上使用。 轮胎在原地进行90度转向时，无论重载或空载均应把支撑油缸支撑于地面，减小轮胎的压力和地面对轮胎的磨损。支撑油缸的活塞杆端通过球面接头与球面底座相联，使球面底座可以在±5º范围内摆动，从而适应路面不平的变化。 3.7动力系统 动力系统由柴油机、联轴器、驱动用油泵、起升及转向系统用油

泵、纵横移用油泵、辅助系统油泵、油箱、控制阀组和电池等组成。 柴油机为水冷式，装在一个有弹性垫的底架上，泵组通过联轴器与柴油机连接，泵组的输入口与液压油箱连接在一起。柴油机的额定功率273kW，额定转速2100r.p.m，共两台。还有一台15kW发电机组，用于照明和空调。 3.8 电气系统 9

MDEL900型轮胎式提梁机的电气控制对象由A边走行轮组、B边走行轮组、起重小车等三大部分组成。设立了一个操作司机室。电气系统分为A边控制系统、B边控制系统、发动机控制部分、照明及备用发电机部分、工业图像监视部分。除传感器与摄像头外；其余电器分装在司机室电气柜里。司机室可以完成所有工况动作的操作与监视；主控部分由多个EPEC控制器组成基于CAN总线的分布式控制系统。EPEC控制器是一种专门用于工程机械电液控制的PLC装置。具有IP67防护等级，广泛应用于建筑机械、公路机械、铁路施工机械和矿山机械等领域。为了提高操作的可靠性，防止误操作，司机室还安装有大型彩色液晶显示器，主屏幕将实时同步显示系统关键点数据及电气系统本身各部分的工作状态，为用户提供了友好人机界面，直观地监视各项安全保护参数的动态变化，同时提供多媒体声像报警。 绝大部分传感器都带有CANOPEN总线接口;而调节电磁阀则是CAN2.0B总线接口。 系统框图见下图：

合集下载

yl900A型运梁车使用说明书

yl900A型运梁车使用说明书

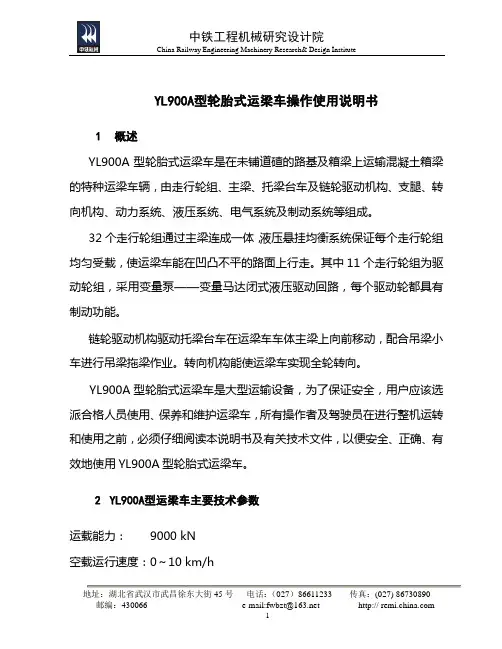

YL900A型轮胎式运梁车操作使用说明书1概述YL900A型轮胎式运梁车是在未铺道碴的路基及箱梁上运输混凝土箱梁的特种运梁车辆，由走行轮组、主梁、托梁台车及链轮驱动机构、支腿、转向机构、动力系统、液压系统、电气系统及制动系统等组成。
