渐开线花键计算方法

  • 格式：doc
  • 大小：26.00 KB
  • 文档页数：2

模数 m = 3 齿数 z = 15 标准压力角 αD = 30° 配合代号：H7/h7 分度圆直径 D =

m×z = 45 基圆直径 Db = m×z×cos(αD) = 38.9711 周节 p = π×m =

9.42477796076937 内花键大径 Dei = m×(z+1.5) = 49.5 外花键作用齿厚上偏差 esv

= 0 (根据<<机械传动设计手册>>1463页表9-1-49或由公差代号计算) 外花键渐开线起始圆直径：DFemax= 2×((0.5Db)^2+(0.5Dsin(αD)-(hs-0.5esv/tan(αD))/sin(αD))^2)^0.5

= 41.8669 (其中hs = 0.6m = 1.8) 内花键小径 Dii = DFemax+2CF) = 42.47 (其中CF =

0.1m = .3) 内花键基本齿槽宽 E = 0.5πm = 4.71238898 外花键基本齿厚 S = 0.5πm

= 4.71238898 内花键：内花键总公差 T+λ = 40i*+160i** = 179 其中i* = 0.45(D)^(1/3)

+ 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) + 0.001E (E =

(3×6)^0.5 = 4.24264068711928) 周节累积公差 Fp = 7.1(L)^0.5 + 18 = .078 其中分度圆周长之半 L = πmz/2 = 70.6858347057703 网址： 齿形公差 ff = 6.3ψf + 40 = .062 其中公差因数 ψf = m + 0.0125D = 3.48412291827593 齿向公差 Fβ = 2.0×(g)^0.5 + 10 = .023 其中花键长度 g = 40 综合公差 λ= 0.6((Fp)^2 +

(ff)^2 + (Fβ)^2)^0.5 = .061 作用齿槽宽最小值 Evmin = 0.5πm = 4.712 实际齿槽宽最大值 Emax = Evmin + (T+λ) = 4.891 实际齿槽宽最小值 Emin = Evmin + λ =4.773 作用齿槽宽最大值 Evmax = Emax - λ = 4.83 外花键：外花键大径 Dee = m×(z + 1) = 48

外花键小径 Die = m×(z - 1.5) = 40.5 外花键总公差 T+λ = 40i*+160i** = 179 其中i* =

0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) +

0.001E (E = (3×6)^0.5 = 4.24264068711928) 周节累积公差 Fp = 7.1(L)^0.5 + 18

= .078 其中分度圆周长之半 L = πmz/2 = 70.6858347057703 齿形公差 ff = 6.3ψf +

40 = .062 其中公差因数 ψf = m + 0.0125D = 3.48412291827593 齿向公差 Fβ =

2.0×(g)^0.5 + 10 = .023 其中花键长度 g = 40 来源：标准分享站 综合公差 λ=

0.6((Fp)^2 + (ff)^2 + (Fβ)^2)^0.5 = .061 作用齿厚最小值 Svmin = Smin + λ = 4.594

实际齿厚最大值 Smax = Svmax - λ = 4.651 实际齿厚最小值 Smin = Svmax - (T+λ)

=4.533 作用齿厚最大值 Svmax = S + esv = 4.712 30°平齿根花键计算书 第 2 页量棒直径 DRi = DRe = 5.04 内花键量棒中心圆上的压力角 invαi = Emax/D + invαD -

DRi/Db = 4.891/45 + inv(αD) - 5.04/38.9711

= .108688888888889+5.37514935913267E-02-.129326603560074 =

3.31224454025424E-02 αi = 25.7996333° 内花键棒间距最大值 MRimax = Db ×

cos(90/z)/cosαi - DRi = 37.3 内花键棒间距最小值 MRimin = MRimax - Ki×T = 37.07

其中 Ki = cosαD × cos(90/z)/sinαi T = (T+λ)-λ 外花键量棒中心圆上的压力角 invαe =

DRe/Db + invαD + Smin/D - π/z = 5.04/38.9711 + inv(αD) + 4.533/45 - π/15

= .129326603560074+5.37514935913267E-02+.100733333333333-.209439510239319 来源：标准分享站 = 7.43805866859188E-02 αe = 33.1259646° 外花键跨棒距最大值 MRemin = Db × cos(90/z)/cosαe + DRe = 50.74 外花键跨棒距最小值 MRemax

= MRemin + Ke×T = 50.557 其中 Ke = cosαD × cos(90/z)/sinαe T = (T+λ)-λ 挤压强度计算计算挤压应力 σc = 1000T/(ψ×z×h×l×r) = 27.1 MPa 其中 传递转矩 T =

30000×P/π/n = 658.5722 N×m 系数 ψ取 0.75 齿数 z = 15 花键工作高度 h =

0.8×m = 2.4 花键工作长度 l = 40 花键平均半径 r = D/2 = 22.5 根据 联接情况：静联接使用、制造条件：中等热处理工艺：齿面未经热处理许用挤压应力 [σc] = 60--100 MPa

挤压强度满足要求 σc < [σc]

日本花键m3.5在JIS D2001-1959中是第一系列的.

计算公式：

(1)公称直径d=(Z+2x+0.4)m

(2)孔的大径D2:

①齿形定心和插孔时，D2=d+0.3m

②齿形定心拉孔或大径定心时，D2=d

(3)孔的小径d2:d2=d-2m

合集下载

30°渐开线花键的设计计算(实例计算)

30°渐开线花键的设计计算(实例计算)

30°渐开线花键的设计计算

已知：

m=1.25

Z=24

αD=30°

1、分度圆直径D： D=mZ=1.25*24＝30

2、基圆直径Db： Db＝mZCOSαD＝1.25*24*cos30＝25.98

3、齿距p： p=πm=1.25π=3.927

4、内花键大径基本尺寸Dei： Dei＝m(Z+1.5)=1.25*(24+1.5)=31.875

5、内花键大径下偏差： 0

6、内花键大径公差：IT12－14，取IT12，公差值0.25

7、内花键渐开线终止圆直径最小值DFimin：

DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.5

8、内花键小径基本尺寸Dii：

Dii=DFemax+2CF=28.62+2*0.125=28.87

9、内花键小径极限偏差：查机械设计手册，为

10、基本齿槽宽E： E=0.5πm=0.5*π*1.25=1.963

11、作用齿槽宽EV： EV＝0.5πm＝1.963

12、作用齿槽宽最小值EVmin： EVmin＝0.5πm＝1.963

13、实际齿槽宽最大值Emax：

Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，

其中Τ+λ查机械设计手册，为0.137

14、实际齿槽宽最小值Emin： Emin＝EVmin+λ＝1.963+0.048＝2.011

其中λ值查机械设计手册，为0.048

15、作用齿槽宽最大值EVmax： EVmax＝Emax－λ＝2.100－0.048＝2.052

16、外花键作用齿厚上偏差esV：查机械设计手册，为0

17、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.25

18、外花键大径上偏差esV/tanαD： 0

19、外花键大径公差：查机械设计手册，为0.16

[整理版]渐开线花键的设计计算

[整理版]渐开线花键的设计计算

30°渐开线花键的设计计算

0000

已知：

0000

m=1.25

0000

Z=24

0000

αD=30°

0000

1、分度圆直径D： D=mZ=1.25*24＝30

0000

2、基圆直径Db： Db＝mZCOSαD＝1.25*24*cos30＝25.98

0000

3、齿距p： p=πm=1.25π=3.927

0000

4、内花键大径基本尺寸Dei： Dei＝m(Z+1.5)=1.25*(24+1.5)=31.875

0000

5、内花键大径下偏差： 0

0000

6、内花键大径公差：IT12－14，取IT12，公差值0.25

0000

7、内花键渐开线终止圆直径最小值DFimin：

0000

DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.5

0000

8、内花键小径基本尺寸Dii：

0000

Dii=DFemax+2CF=28.62+2*0.125=28.87

0000

9、内花键小径极限偏差：查机械设计手册，为

0000

10、基本齿槽宽E： E=0.5πm=0.5*π*1.25=1.963

0000

11、作用齿槽宽EV： EV＝0.5πm＝1.963

0000

12、作用齿槽宽最小值EVmin： EVmin＝0.5πm＝1.963

0000

13、实际齿槽宽最大值Emax：

0000

Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，

0000

其中Τ+λ查机械设计手册，为0.137

0000

14、实际齿槽宽最小值Emin： Emin＝EVmin+λ＝1.963+0.048＝2.011

0000

其中λ值查机械设计手册，为0.048

0000

15、作用齿槽宽最大值EVmax： EVmax＝Emax－λ＝2.100－0.048＝2.052

0000

16、外花键作用齿厚上偏差esV：查机械设计手册，为0

0000

17、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.25

渐开线花键计算(最全的花键计算公式)

渐开线花键计算(最全的花键计算公式)

渐开线外花键各参数计算表零件图号520e-3461齿数（Z）36

模数（m）2.5

压力角（α）30变位系数（xn）0

量棒直径（dp）4.9

公差等级（GB　3478.1-1995）6

基本偏差（GB　3478.1-1995）e

花键长度5.3

作用齿厚上偏差（esv）-0.072

总公差（T+λ）0.124054273

综合公差（λ）0.049554588加工公差（T）0.074499685

周节累积公差（Fp）——齿距累积总偏差（Fp）0.071949909齿圈径跳公差（Fr）查表

齿形公差（ff） ——齿廓总偏差（Fα）0.0395

齿向公差（Fβ） ——螺旋线总偏差0.009177716

分度圆直径（d）90

基本齿厚（S）3.926990817

作用齿厚最大值（Svmax）3.854990817

实际齿厚最小值（Smin）3.730936544

实际齿厚最大值（Smax）3.805436229

作用齿厚最小值（Svmin）3.780491132

齿形裕度（CF）0.25

外花键渐开线起始圆直径最大值（DFemax）87.04371208

30°平齿根和圆齿根－外花键大径基本尺寸（Dee）92.5

外花键大径上偏差-0.125外花键大径公差30°平齿根－外花键小径基本尺寸（Die）86.25

外花键小径上偏差-0.125外花键小径公差（从IT12、IT13和IT14中选取）invαM=invα+dp/(m×Z×COSα)+Smin/(m×Z)-π/Z0.070806911

用迭代法求αM32.63603236

外花键跨棒距的最小值（Mmin）97.45557

外花键跨棒距的公差（T）0.119633899

invαM'=invα+dp/(m×Z×COSα)-π/2Z+2xntgα/Z0.072985292用迭代法求αM'32.93685711外花键跨棒距M'（名义值）97.76911299

跨齿数（k=az/180°+0.5）四舍五入整数6

尼曼渐开线花键计算

尼曼渐开线花键计算

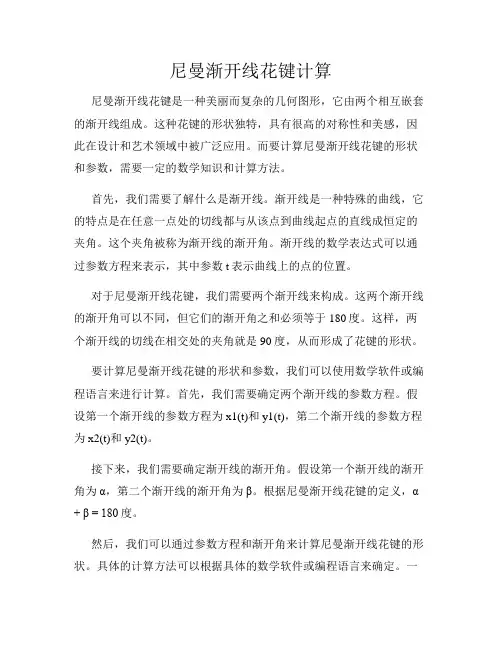

尼曼渐开线花键计算
