阜新王营子煤矿巷道施工设计与概预算

  • 格式：doc
  • 大小：1.16 MB
  • 文档页数：53

(此文档为word格式，下载后您可任意编辑修改！)目录前言 (1)1 工程概况 (2)1.1矿井交通位置 (2)1.2矿区气候特征 (2)1.3矿区地质条件 (3)1.4通讯 (3)1.5供电 (4)1.6供水 (4)1.7排水 (4)2 巷道断面设计 (5)2.1选择巷道断面形状 (5)2.2确定巷道净断面尺寸 (5)2.3巷道风速验算 (8)2.4道床参数的选择 (9)2.5布置巷道内水沟和管线 (12)2.6绘制断面图 (12)3 巷道掘进设计 (13)3.1炮眼布置和爆破图表编制设计 (13)3.1.1炮眼布置 (13)3.1.2掏槽方法 (14)阜新王营子煤矿巷道施工组织设计与概预算3.1.3爆破器材选择 (16)3.1.4爆破参数的确定 (16)3.1.5炮眼布置如图 (20)3.2 装药结构与起爆 (21)3.2.1装药工作 (21)3.2.2连线工作 (21)3.2.3装药结构 (22)3.3钻眼注意事项 (23)3.4装岩工作设计 (24)3.4.2装岩机具的选择 (24)3.4.2装岩效率 (24)4 巷道围岩压力计算 (25)4.1 巷道顶压、侧压、底压的计算 (25)4.2 围岩破碎半径的计算 (26)5 巷道支护设计 (27)5.1支护形式的选择 (27)5.2 支护参数选择与计算 (27)5.2.1锚杆长度 (27)5.2.2锚杆杆体直径 (28)5.2.3锚杆间、排距 (29)5.3喷射混凝土的主要参数 (30)6 巷道施工组织设计及编制循环图表 (34)7 概预算 (39)7.1总概算(见01表) (42)7.2人工、材料、机械台班数量数量汇总表（见02表） (43)7.3建筑安装工程费计算表（见03表） (44)7.4其他工程费及间接费综合费率计算表（见04表） (45)7.5工程建设其他费用计算表（见05表） (47)7.6人工、材料、机械台班单价汇总表（见06表） (48)7.7分项工程预算表（见07表） (50)8施工期间工程管理 (56)8.1工程建设监理的管理和内容 (56)8.2建设项目工期控制 (58)9结论 (61)致谢 (62)参考文献 (63)附录A (64)附录B (74)阜新王营子煤矿巷道施工组织设计与概预算前言本设计为王营子矿的施工组织设计及其概预算。

设计中的重要数据和图表都是以王营子煤矿的地质资料、井筒断面图、巷道断面图、等为依据，严格的依照了《矿井建设专业毕业设计教学大纲》的要求进行计算和描绘。

在进行设计过程中，严格遵守《煤矿安全规程》和《煤矿施工设计规范》的有关规定，不仅注重加强了基本理论、基本方法技能的学习和基本能力的培养；而且注重了与其它课程的联系，特别是与课本及规程的衔接与配合。

内容和步骤;首先根据巷道的服务年限，用途和围岩的性质，选择巷道断面的形状和支护方式，其次根据巷道中通过的设备尺寸和支护参数和道床参数通风量和行人要求等确定巷道净断面积尺寸（并进行风速运算）计算巷道的设计掘进断面的尺寸然后布置水沟和管缆。

最后绘制巷道断面施工图，编制巷道特征表和每米巷道工程量和材料消耗量。

1 工程概况1.1矿井交通位置王营子矿区位于阜新盆地中北部，阜新市系辽宁省辖市之一，位于辽宁省西北部，与省会沈阳市直线距离147.5公里。

往南经锦州可直下京、津；北上经通辽可到霍林河矿区；东达沈阳及辽东沿海城市；西至朝阳、内蒙古赤峰，是辽宁西部的交通要道。

阜新全境呈矩形，中轴斜交于北纬42°10′和东经122°0′的交点上。

图1-1地理交通位置figure 1-1 Geographic location of traffic1.2 矿区气候特征矿区高空处于西风环流带中，常有气旋(低气压)和反气旋(高气压)由西向东移动。

特别是春季，气旋和反气旋常呈追逐式移动，导致西南与西北大风交替出现，气温因之忽高忽低。

夏季季风来自南部海上，矿区在副热带高压(或其边缘)控制下，高温高湿，多阴雨天气。

冬季季风来自西伯利亚，受大陆冷高压控制，阜新市气温低而多晴。

矿区所在地区地势由西北向东南呈阶梯式下降，山丘多由西南向东北伸展，对来自西方的气流有下沉作用。

西来气流含水汽较少。

所以西来系统过境雨水稀少；南来系统因地形抬升作用降水有阜新王营子煤矿巷道施工组织设计与概预算所加强。

本矿区气候属于北温带大陆季风气候区，四季分明，雨热同季，光照充足。

矿区的四季是以候平均气温高于20℃为夏季，低于3℃为冬季（全国标准：高于22℃为夏季，低于10℃为冬季）。

介于二者之间的气温分别为春、秋季。

1.3 矿区地质条件阜新盆地位于中朝地台的东北部 ,燕辽断隆区东段 ,是在前寒武纪长期抬升剥蚀的基础上 ,燕山运动中期断裂作用形成的北北东向断陷盆地。

盆内沉积了一套内陆含煤碎屑岩及火山碎屑岩建造 ,分布面积约 2 0 0 0ｋｍ2 。

王营子矿区位于阜新盆地中北部 ,分布面积约10ｋｍ2 。

含煤地层主要为上侏罗统阜新组 ,是一套以河流相为主的砂砾岩、粗砂岩、粉砂岩、泥岩夹煤层组合。

厚度 530～ 710ｍ ,大多为 550～ 60 0ｍ。

该组煤层与邻区相比厚度大 ,层数多 ,分布广 ,纵向上自上而下可划分为水泉段、孙家湾段、中间段、太平段和高德段累计煤层厚度 2 0 .69～ 10 2 .85ｍ ,结构较复杂 ,分叉尖灭现象明显。

从煤层平面叠加厚度看 ,北部和中部厚度相对较大。

煤岩类型以亮煤和半亮煤为主 ,煤岩组分中镜质组含量一般大于 90 %。

各煤层镜质体反射率值一般在 0 .4 2 %～ 0 .62 %之间 ,挥发分产率一般在 38.36%～ 4 1.81%之间 ,煤级以长焰煤为主 ,部分为气煤。

在侵入岩影响区镜质体反射率值可高达 1.2 1% ,挥发分产率降低....矿区构造属于一个较完整的同生向斜, 向斜的走向由西部的北西到东部转为北东。

区内发现落差大于20 m 的断层共6 条, 均为张性或张扭性正断层。

喜山期区内岩浆活动较为强烈, 岩浆侵入均以近东西向高角度辉绿岩岩墙为主。

矿区内共发育岩墙31 条, 走向45~ 105, 宽度0. 8~ 82 m, 规模较大的岩墙对煤层的破坏较大, 并对煤的变质程度有一定的影响。

1.4通讯矿井施工期地面通讯利用永久通讯工程，永久通讯工程在施工准备期形成。

行政通讯电话引自中国铁通或电信网络，采用光缆接入。

交换机设在临时办公室内，待永久办公楼建成后，移进楼内机房。

变电所之间电力调度通讯先期使用行政通讯电话，待变电所永久工程完成后，电力调度通讯也同时完成，此后行政通讯电话为备用通讯方式。

1.5供电初步设计王营子煤矿2回电源均引自多伦110kV 变电站，施工准备期形成2回35kVd 的LGJ12030永久输电线路，保证施工用电。

永久变电所形成前设356.3临时变电所一座，安装8000kVA 变压器1台（可利用永久设备），保证冻结及掘砌施工。

临时变及输电线路未形成时，先从场区附近经过的农电10kV 输电线路分接1条LJ —7010kV 输电线路，引进场区供冻结打钻、四通一平等临时施工用电，待临时变电所投用后拆除。

1.6供水据水文地质资料，矿井工业场地及井下用水可以采用地下水作为水源。

在施工准备期建设矿井永久水井供施工使用。

水源地选址为矿井工业场地的西北部，距工业场地300米处，设2眼水源井，每井井径330mm ，井深70m ，井出水量20m3 ——导电弓子距拱壁安全间距，取n=300毫米；K ——导电弓子宽度之半，K=7182=359，取K=360毫米；1b ——轨道中线与巷道中线间距，1b =B2－1a =36002－930=870(mm)； 故3h ≥2000mm+410mm-22(1800300)(360870)--+mm=1552mm 。

(2)按管道装设要求确定h33h ≥5h +7h +b h -22()2DR K m b -+++ 式中 5h ————碴面至管子底高度，按《煤矿安全规程》取5h =1800mm ； 7h ————管子悬吊件总高度，取7h =900mm ； m ————导电弓子距管子间距，取m=300mm ； D ————压气管法兰盘直径，D=335mm ； b2————轨道中线与巷道中线间距，2b =B2-1C =3600mm2-1370mm=430mm 。

故阜新王营子煤矿巷道施工组织设计与概预算3h ≥1800mm+900mm+220mm-223351800(360300430)2-+++mm=1633mm(3)按人行高度要求确定2231800()b h h R R j ≥+---式中，j 为距壁j 处的巷道有效高度，不小于1800毫米。

j ≥100毫米，一般取200毫米。

3h ≥1800mm+220mm-221800(1800200)--mm=1195mm综上计算，并考虑一定的余量、确定本巷道壁高为3h =1820mm 。

则巷道净高度H=3h －b h +0h =1820－220+1800=3400mm 。

4、确定巷道净断面积S 和净周长P 由表2.3得：净断面面积S=B(0.39B+2h ) 式中2h ——渣面以上巷道壁高，2h =3h －bh =1800－200=1600毫米故S=3600(0.39×3600+1600)=10814400=10.8 净周长P=2.57B+2h=2.57×3.6+2×1.6=12.5 m2.3 巷道风速验算巷道通过的风量是根据对整个矿井生产通风网络求解得到的。

当通过该巷道的风量确定后，断面越小，风速越大。

风速过大，不仅会扬起煤尘，影响工人身体健康和工作效率，而且易引起煤尘爆炸事故。

设计时，在不违反《煤矿安全规程》的情况下，按照《煤炭工业设计规范》规定，矿井主要进风巷的风速一般不大于6ms ，为矿井增产留有余地。

按下式进行风速验算：v=S Q≤vmax式中 v ————通过该巷道的风速，ms ；Q ————根据设计要求通过该巷道的风量，50m3s ； S ————巷道的净断面面积，10.8㎡；vmax ————该巷道允许通过的最大风速，按下表确定，为6ms 。

由公式得v=50÷10.8=4.63≤6ms 。

表2-2 巷道允许的最高风速Table2-2 the and technical characteristic 使用地点 运输设备钢轨规格（kg ·m -1） 斜井箕斗 人车 运送液压支架设备车 30,381t ，1.5t 矿车22 平硐 大巷 井底车场8t 及以上机车 3t 以上机车 运送液压支架设备车 301t ，1.5t 矿车22 采区巷道运送液压支架设备车 30,22 1t ，1.5t 矿车22,15 因此按表知，钢轨规格应选取30 kg ·m-1。

合集下载

煤矿项目概算方案

煤矿项目概算方案

煤矿项目概算方案简介本概算方案针对一座煤矿项目进行了预算，包括了矿山设计、设备采购、建设工程等费用，以及后期生产运营费用等方面的预算。

本文档旨在为相关项目方提供一个预算参考，并不作为正式报价或承诺，具体报价以实际情况为准。

建设地点本煤矿项目位于中国内蒙古自治区。

矿山设计本煤矿项目采用露天开采方式，矿区总面积为5000亩，其中采区面积为2800亩，矿床类型为深部房柱式矿床。

矿区地质条件复杂，需要进行地质勘探、测量、图样和资料的收集等工作，初步预计费用为200万元。

采矿设备本煤矿项目需要的采矿设备包括铲车、自卸车等。

根据矿山设计和生产能力的规划，初步预计需要采购30台铲车和100台自卸车，总费用为1000万元。

设备采购本煤矿项目需要大量的采矿设备、生产设备和生活设备，如矿区外设机械设备、通风设备、照明设备、消防设备、一般办公设备等。

初步预计需要采购总价值为5000万元的设备。

建设工程本煤矿项目需要进行的建设工程包括矿山基础设施建设、办公楼建设、工人宿舍建设等。

需要施工的基础设施包括道路、桥梁、排水系统等。

根据初步设计和平均价格计算，预计建设费用为8000万元。

生产运营本煤矿项目预计年产煤500万吨，年销售收入为2.5亿元。

根据煤矿运营的惯例，生产运营费用一般占销售收入的20%-30%，本项目初步预算为5000万元（占销售收入的20%）。

总结本煤矿项目的初步预算总费用为：地质勘探费用200万元 + 采矿设备采购费用1000万元 + 设备采购费用5000万元 + 建设工程费用8000万元 + 生产运营费用5000万元 = 19200万元。

以上为项目概算，实际投资费用还需根据具体施工、运营进度和企业运营状况等情况进行调整，如有更换设备、改变建设方案等情况发生需要重新调整预算方案。

煤矿修复巷道工程施工方案

煤矿修复巷道工程施工方案

本项目位于某煤矿井下，主要针对矿井内巷道因长期使用、地质条件变化等原因导致的巷道变形、裂缝、坍塌等问题进行修复。

工程内容包括：巷道顶板、底板、侧帮的修复，巷道支护结构的加固，以及巷道排水系统的完善。

二、施工方案1. 施工准备（1）组织施工队伍：成立专门的施工队伍，负责巷道修复工程的施工工作。

（2）材料设备准备：准备必要的材料，如水泥、砂、石子、钢筋、模板等，以及施工设备，如挖掘机、搅拌机、切割机等。

（3）施工图纸和技术交底：熟悉施工图纸，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。

2. 施工工艺（1）巷道顶板修复1）清除原有顶板破碎、松动、坍塌的岩石，直至露出新鲜岩面。

2）采用锚杆、锚索支护，将锚杆、锚索与顶板牢固连接。

3）对顶板进行喷射混凝土，厚度不小于100mm，强度等级不低于C20。

（2）巷道底板修复1）清除原有底板破碎、松动、坍塌的岩石，直至露出新鲜岩面。

2）采用锚杆、锚索支护，将锚杆、锚索与底板牢固连接。

3）对底板进行喷射混凝土，厚度不小于100mm，强度等级不低于C20。

（3）巷道侧帮修复1）清除原有侧帮破碎、松动、坍塌的岩石，直至露出新鲜岩面。

2）采用锚杆、锚索支护，将锚杆、锚索与侧帮牢固连接。

3）对侧帮进行喷射混凝土，厚度不小于100mm，强度等级不低于C20。

（4）巷道支护结构加固1）对原有支护结构进行检查，对损坏、松动、失效的支护结构进行更换或加固。

2）采用锚杆、锚索、钢筋网等材料对支护结构进行加固。

（5）巷道排水系统完善1）检查现有排水系统，对损坏、失效的排水设施进行更换或维修。

2）根据实际情况，增设排水设施，确保巷道排水畅通。

3. 施工进度安排根据工程量和施工队伍的实际情况，制定合理的施工进度计划，确保工程按时完成。

4. 施工质量控制（1）严格执行国家相关规范和标准，确保工程质量。

（2）对施工过程中发现的质量问题，及时进行整改。

（3）加强施工过程中的监督检查，确保工程质量符合要求。

矿山工程概预算

矿山工程概预算

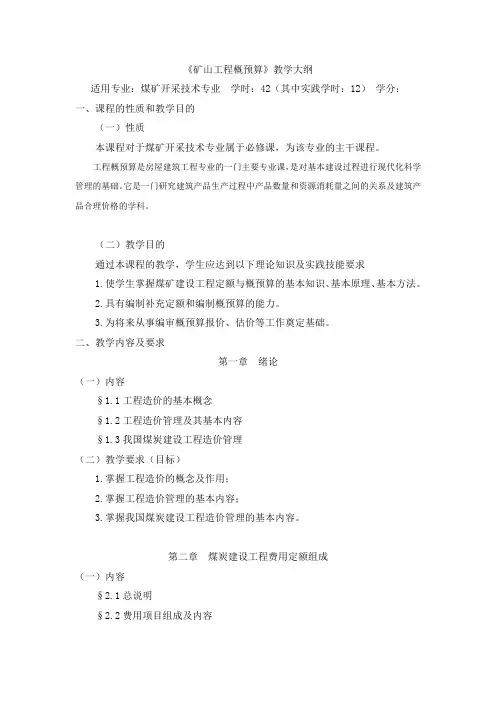

《矿山工程概预算》教学大纲适用专业：煤矿开采技术专业学时：42（其中实践学时：12）学分：一、课程的性质和教学目的（一）性质本课程对于煤矿开采技术专业属于必修课，为该专业的主干课程。
