--------煤业有限公司井巷工程施工组织设计二0一一年十一月一、施工组织设计编制原则1、认真贯彻执行国家的各项建设方针，技术经济政策；2、突出以经济效益为中心，以施工方案优化为重点，强化时间观念，力争投资少，工期短，出煤快，效益好；3、合理安排施工顺序，认真组织井巷、土建、机电安装工程的平行交叉作业和均衡施工，抓紧连锁工程和重点工程的施工；4、吸取国内外煤矿建设经验，推广国内外行之有效的新技术、新工艺、新材料和科学管理经验，选用成套的施工设备，不断提高施工机械化程度，发展建筑施工工厂化，采用移动式和装配式设施建井，改善劳动条件，提高劳动生产率；5、在经济合理的前提下，尽可能利用永久设施建井，减少大临工程和措施工程；6、把组织管理工作置于重要位置，做好前提准备工作和施工过渡阶段工作；7、做好人力，物力及财力的综合平衡，确保工程连续均衡施工；8、节约施工用地，把环境保护和绿化工作放在重要位置，做到文明施工，有条件的应及时造地还田；9、根据当地的具体条件，因地制宜就地取材，选择好大宗材料供应基地，降低材料价格和工程成本；10、在煤矿建设中要以施工服务和生活服务为主，面向社会开展多种经营和第三产业，以提高建井期间的经济效益。
二、施工组织设计编制依据1、国家颁发的各种经济政策、规程、规范、规定及各种有关文件；2、国家开发银行贷款项目的贷款条件评审报告；3、批准的初步设计、总概算及国家对该建设项目的要求；4、批准的矿区建设组织设计；5、矿井的检查钻地质报告；6、井筒检查孔地质报告；7、建设单位和有关部门、单位签署的各种有关协议、合同等；8、施工单位的技术装备，施工力量，技术水平，以及可能达到的施工机械化程度和工程平均进度指标等。
第一章矿井设计简介第一节基本概况为认真贯彻落实《山西省人民政府关于加快推进煤矿企业兼并重组的实施意见》(晋政发〔2008〕23号), 提高煤炭产业集中度和产业水平及山西省人民政府关于进一步加快推进煤矿企业兼并重组整合有关问题的通知(晋政发〔2009〕10号),加快推进煤矿企业兼并重组整合,淘汰落后产能，推进煤炭工业转型发展、安全发展、和谐发展，山西沁源康伟李城煤业有限公司依据山西省煤矿企业兼并重组整合工作领导组下发关于《长治市沁源县煤矿企业兼并重组整合方案（部分）的批复》(晋煤重组办发〔2009〕82号)，以沁源县康伟煤焦有限公司为主体、将原山西沁源李城煤业有限公司、原山西杨氏煤业有限公司、原山西沁新煤焦股份有限公司新安煤矿进行整合，整合后矿井名称为山西沁源康伟李城煤业有限公司，整合后面积（含新增空白区面积）为5.995km 2, 新增面积0.4928 km 2，生产能力由原来30万t/a提升至60万t/a。

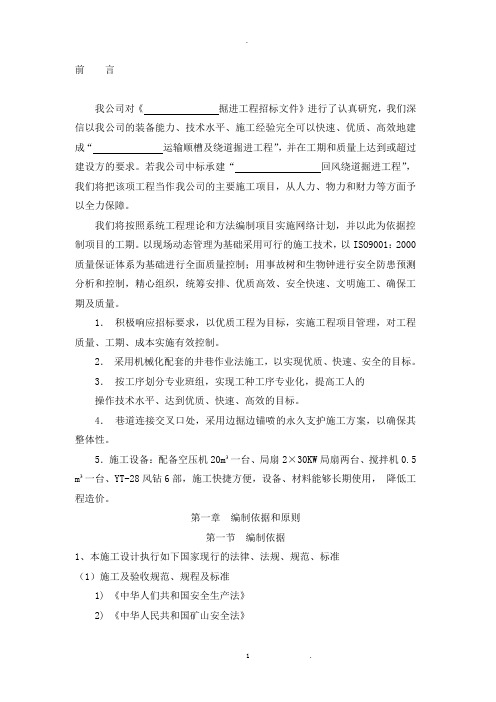

前言我公司对《掘进工程招标文件》进行了认真研究，我们深信以我公司的装备能力、技术水平、施工经验完全可以快速、优质、高效地建成“运输顺槽及绕道掘进工程”，并在工期和质量上达到或超过建设方的要求。
若我公司中标承建“回风绕道掘进工程”，我们将把该项工程当作我公司的主要施工项目，从人力、物力和财力等方面予以全力保障。
我们将按照系统工程理论和方法编制项目实施网络计划，并以此为依据控制项目的工期。
以现场动态管理为基础采用可行的施工技术，以ISO9001：2000质量保证体系为基础进行全面质量控制；用事故树和生物钟进行安全防患预测分析和控制，精心组织，统筹安排、优质高效、安全快速、文明施工、确保工期及质量。
1．积极响应招标要求，以优质工程为目标，实施工程项目管理，对工程质量、工期、成本实施有效控制。
2．采用机械化配套的井巷作业法施工，以实现优质、快速、安全的目标。
3．按工序划分专业班组，实现工种工序专业化，提高工人的操作技术水平、达到优质、快速、高效的目标。
4．巷道连接交叉口处，采用边掘边锚喷的永久支护施工方案，以确保其整体性。
5．施工设备：配备空压机20m³一台、局扇2×30KW局扇两台、搅拌机0.5 m³一台、YT-28风钻6部，施工快捷方便，设备、材料能够长期使用，降低工程造价。
第一章编制依据和原则第一节编制依据1、本施工设计执行如下国家现行的法律、法规、规范、标准（1）施工及验收规范、规程及标准1) 《中华人们共和国安全生产法》2) 《中华人民共和国矿山安全法》3) 《建筑工程施工质量验收统一标准》（GB50300-2001）4) 《建筑地基基础工程质量验收规范》（GB50202-2002）5) 《砌体工程施工质量验收规范》（GB50203-2002）6) 《混凝土工程施工质量验收规范》（GB0204-2002）7) 《混凝土结构工程施工质量验收规范》（GB50204-2002）8) 《钢筋焊接及验收规范》 (JGJ18-84)9) 《地下防水工程质量验收规范》 (GB50208-2002)10) 《工程测量规范》 (GB50026-93)11) 《建筑电气工程施工质量验收规范》 (GB50303-2002)12) 《矿山井巷工程施工及验收规范》 (GBJ213-90)13) 《煤矿井巷工程质量检验评定标准》 (MT5009-94)14) 《煤矿安全规程》（2006年版）15）《煤矿井巷工程测量规范》（GB50026-92）16)《煤矿测量规程》（能源煤总[1989]25号）17)《锚杆喷射混凝土支护技术规范》（GB50086—2001）18)《混凝土结构工程施工及验收规范》 (GBJ50204-92)19)《混凝土质量控制标准》 (JB50164-92)20)《混凝土强度检验评定标准》 (JBJ107-87)21)《钢结构工程施工质量验收规范》 (GB50205-2002)22)《建筑安装工程质量检验评定标准》 (GBJ301-88)23)《电器装置安装35KV及以下架空电力线路施工及验收规范》 (GB50173-92)24)《煤炭建设工程质量技术资料管理规定与评级办法》 (煤规字[1999]第34号) （2）施工安全管理规范、规程及规定1) 《建筑施工高处作业安全技术规范》（JGJ80-90）2) 《建筑机械使用作业安全技术规程》（JGJ33-86）3) 《施工现场临时用电安全技术规范》（JGJ46-88）4) 《建筑工程施工现场供用电安全规范》（GB50194-93）5) 《建筑施工安全检查标准》（JGJ59-99）6) 《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）7) 《施工升降机检验规则》 (GB/T10054-88)8) 《建筑卷扬机安全规程》 (GB13329-91)1.1.2 建设单位提供的资料1）煤矿工程设计有限公司“S1196-170-01”的《矿井41101工作面顺槽布置平、断面图》；2）煤矿工程设计有限公司“S1196-170-02”的《矿井41101工作面顺槽布置断面图及工程量表》；4）煤矿工程设计有限公司《煤业有限公司兼并重组整合项目初步设计》4）有限公司《煤业有限公司兼并重组矿井地质报告》第二节编制的指导思想和原则1、编制的指导思想编制本施工组织设计大纲的指导思想是：贯彻执行国家及本行业部门有关建设方针和技术政策，采用先进的科学技术，充分利用本公司的施工能力和技术经验，提高矿山建设的综合效益，在确保安全和工程质量的前提下，合理安排施工顺序及工程进度。
煤矿掘进巷道施工组织设计一、项目概况该项目煤矿的巷道掘进工程，总长度为XXX米，巷道规模为XXX，地质条件复杂，包括有软岩、硬岩等地质层次，需要充分考虑掘进方法和支护措施。
二、施工目标1.安全施工，确保施工过程中无人员伤亡和事故发生。
2.平坦顺直，保证巷道的使用效果和通行能力。
3.提高施工效率，尽快完成掘进任务。
三、组织安排1.建立项目组，由项目经理、技术负责人、施工队长等组成，负责项目的整体管理、技术指导和施工过程的监督。
2.制定细化的施工计划，明确各阶段的工艺流程、任务分工和工期要求。
3.开展安全教育和培训，提高工人的安全意识和技术水平。
4.设立监督人员，对施工现场进行常态化监督，及时发现和解决问题。
四、施工工艺1.掘进工艺根据地质情况，采用经销掘进法，并配合岩爆和渗水等问题的处理。
具体分为如下步骤：（1）进行钻探，采集地质信息，确定地质层次的分布和岩性。
（2）制定掘进方案，选择合适的设备和进场方式，进行掘进。
（3）对于软岩层次，采用护管和支撑等方式进行掘进。
（4）对于硬岩层次，采用钻孔爆破的方式进行开挖。
（5）配合通风、排水等步骤，确保施工过程的顺利进行。
2.支护工艺根据地质情况和巷道要求，采用合适的支护方式，具体分为如下步骤：（1）对于软岩层次，采用预支护的方式，如锚杆和喷射混凝土等。
（2）对于硬岩层次，采用钢筋网片和喷射混凝土等方式进行支护。
（3）针对局部地质条件特殊的地段，采取特殊的支护措施，如岩爆区域采用钢网梁和钢拱等。
五、安全措施1.施工现场设置合适的警示标志和安全隔离措施，保证人员和设备的安全。
2.严禁酒后作业和违章操作，对违规行为给予惩处。
3.加强防火、防爆措施，定期检查电器设备和通风系统的安全性。
4.配备好消防器材，制定应急预案，并组织演练，提高应对突发事件的能力。
5.加强施工人员的健康检查和培训，确保施工人员的身体素质和安全意识。
六、质量控制1.严格按照设计要求和规范施工，确保巷道的平整度和纵横向的误差。
第1篇一、项目概述井巷工程是矿井建设的重要组成部分，其施工质量直接影响到矿井的生产安全和经济效益。
本工程以某矿井井巷工程为例，对该项目的施工组织进行详细阐述。
二、施工组织设计1. 施工队伍根据工程规模和复杂程度，组建一支具有丰富经验的施工队伍。
施工队伍应包括施工项目经理、技术负责人、安全员、质量员、施工员等。
施工人员需具备相关资质，确保施工质量和安全。
2. 施工方案（1）施工顺序：先进行井筒施工，再进行平巷、斜井等辅助巷道的施工。
（2）施工方法：采用钻眼爆破法进行岩石掘进，采用锚杆、喷射混凝土等支护方式。
（3）施工设备：选用先进的钻眼设备、爆破设备、运输设备、支护设备等。
3. 施工进度安排根据工程规模和施工条件，制定合理的施工进度计划。
施工进度计划应包括各分项工程的开工时间、完工时间、施工周期等。
4. 施工质量保证措施（1）加强施工人员培训，提高施工人员素质。
（2）严格执行施工规范和操作规程，确保施工质量。
（3）加强施工现场管理，确保施工过程中的安全、文明施工。
（4）加强施工过程中的质量检查，发现问题及时整改。
5. 施工安全保证措施（1）加强安全教育培训，提高施工人员安全意识。
（2）严格执行安全操作规程，确保施工过程中的安全。
（3）加强施工现场安全检查，及时发现并消除安全隐患。
（4）配备必要的安全防护设施，确保施工人员安全。
三、施工组织管理1. 施工项目管理（1）建立健全施工项目管理制度，明确各部门职责。
（2）加强施工过程中的沟通与协调，确保施工顺利进行。
（3）定期召开施工项目会议，及时解决施工过程中遇到的问题。
2. 施工人员管理（1）加强施工人员培训，提高施工人员素质。
（2）合理配置施工人员，确保施工人员满足施工需求。
（3）关心施工人员生活，提高施工人员工作积极性。
3. 施工材料管理（1）建立健全材料管理制度，确保材料质量。
（2）合理采购、存储和使用施工材料，降低成本。
（3）加强材料管理，确保材料供应及时。

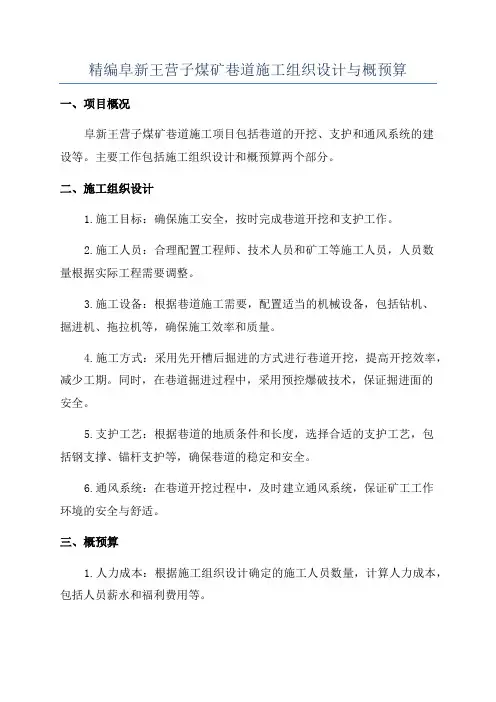

精编阜新王营子煤矿巷道施工组织设计与概预算一、项目概况阜新王营子煤矿巷道施工项目包括巷道的开挖、支护和通风系统的建设等。
主要工作包括施工组织设计和概预算两个部分。
二、施工组织设计1.施工目标：确保施工安全，按时完成巷道开挖和支护工作。
2.施工人员：合理配置工程师、技术人员和矿工等施工人员，人员数量根据实际工程需要调整。
3.施工设备：根据巷道施工需要，配置适当的机械设备，包括钻机、掘进机、拖拉机等，确保施工效率和质量。
4.施工方式：采用先开槽后掘进的方式进行巷道开挖，提高开挖效率，减少工期。
同时，在巷道掘进过程中，采用预控爆破技术，保证掘进面的安全。
5.支护工艺：根据巷道的地质条件和长度，选择合适的支护工艺，包括钢支撑、锚杆支护等，确保巷道的稳定和安全。
6.通风系统：在巷道开挖过程中，及时建立通风系统，保证矿工工作环境的安全与舒适。
三、概预算1.人力成本：根据施工组织设计确定的施工人员数量，计算人力成本，包括人员薪水和福利费用等。
2.材料成本：根据巷道施工需要，预估开挖所需爆破材料、支护材料和通风设备等材料的成本。
3.机械设备成本：根据施工组织设计确定的设备数量和租赁费用，计算机械设备的成本。
4.施工过程管理费用：包括工地办公室租金、水电费用、施工管理人员薪酬等费用，确保施工过程的顺利进行。
5.其他费用：根据实际情况，预留一定的预备费，用于应急情况或工程变动等额外费用。
四、安全注意事项1.施工前需组织人员进行安全教育，确保施工人员了解施工规程和安全操作要求。
2.施工现场应设置警示标志，保持通道畅通，避免人员闯入施工区域。
3.施工过程中，每天进行安全例会，及时总结存在的问题和隐患，采取措施进行改进。
4.遵循国家煤矿安全法律法规，做好安全检查和隐患排查工作，确保施工安全。
总结：阜新王营子煤矿巷道施工组织设计与概预算主要包括巷道施工组织设计和概预算两个部分。
施工组织设计要根据施工目标，合理配置人员和机械设备，采用安全有效的施工方式和支护工艺。
煤矿掘进巷道施工组织设计一、施工组织原则（一）安全第一原则煤矿掘进巷道施工是危险性较大的作业，因此安全是施工组织设计的首要原则，包括保证工人人身安全和设备安全两个方面。
在施工过程中要制定完善的安全管理制度，严格按照相关规定进行操作，并增加安全检查频率，确保施工过程的安全性。
（二）科学合理原则施工组织设计要科学合理，包括进场方式、施工工艺、设备选择、施工队伍配置等方面。
要根据地质条件、机电设备的技术指标和施工工艺的要求等因素进行综合考虑，确保施工过程中资源的优化利用，并减少不必要的浪费。
（三）经济效益原则施工组织设计要注重经济效益，包括节约成本、提高施工效率、减少不必要的资源浪费等方面。
要根据煤矿的实际情况，合理选择施工工艺，提高施工效率，保证工期，并尽量减少成本。
二、施工组织的内容和步骤（一）进场方式的确定根据煤矿的地质条件和巷道的特点，确定进场方式，包括硐室进场、露天进场等方式。
要确保进场方式的科学合理和安全性。
（二）施工工艺的确定根据巷道的特点和要求，确定施工工艺，包括掘进工艺、支护工艺等。
要根据地质条件、机电设备的技术指标和施工队伍的能力等因素进行综合考虑，并制定相应的施工方案。
（三）设备选择和配置根据施工工艺的要求和设备的技术指标，选择和配置相应的机电设备，包括掘进机、钻孔机、支护设备等。
要确保设备的性能和质量，并进行必要的培训。
（四）施工队伍的配置根据施工工艺的要求和施工队伍的能力，配置相应的施工队伍，包括掘进队、钻孔队、支护队等。
要确保施工队伍的素质和数量，并进行必要的培训。
（五）施工过程的安全管理根据煤矿的安全规定，制定完善的施工安全管理制度，包括安全操作规程、应急预案等。
要加强对施工过程的监督和检查，确保施工过程的安全性。
（六）施工进度的控制根据施工工艺的要求和煤矿的实际情况，制定合理的施工进度，包括施工周期、完成比例等。
要严格按照施工进度进行管理和控制，并及时调整。
三、施工组织设计的注意事项（一）煤矿地质的认真调查和评估，了解巷道的地质条件，并根据地质条件选择合适的施工工艺和支护措施。
普朗铜矿一期采选工程矿山井巷工程X标段施工组织设计XXXX矿业有限公司普朗项目部目录施工组织设计 (1)一、工程概况 (1)（一）工程地理位置 (1)（二）工程内容 (1)二、施工方案及技术措施 (2)（一）掘进施工方案 (2)（二）施工方法 (3)（二）、拉底中深孔施工 (9)三、质量保证措施和创优计划 (11)（一）工程质量保证措施 (11)（二）质量保证体系 (13)（三）创优计划 (14)四、施工进度计划安排及工期保证措施 (15)（一）掘进进度指标及工期 (15)（二）中深孔施工进度 (16)（三）工期保证措施 (16)五、劳动力安排和材料投入计划及其保证措施 (17)六、施工机械投入计划 (17)七、项目经理及项目管理人员配置 (17)八、安全文明施工及环境保护措施计划 (19)（一）安全施工 (19)（二）文明施工措施 (21)（三）环境保护措施 (22)九、施工场地治安保卫管理计划 (26)（一）制定《治安保卫管理办法》 (26)十、冬季和雨季施工方案 (27)(一）冬季施工方案 (27)(二）雨季施工方案 (31)十一、施工现场总平面布置 (33)十二、工程施工范围内拟分包的非主体工程和非关键工性工作、材料计划和劳动力计划 (34)十三、成品保护和工程保修工作的管理措施和承诺 (34)十四、任何可能的紧急情况处理措施、预案以及抵抗风险的措施 (34)片帮冒顶事故应急预案 (35)爆破事故应急预案 (36)触电事故应急预案 (39)火灾事故应急预案............................................................................... 错误!未定义书签。
冬季防雪灾应急预案......................................................................... 错误!未定义书签。

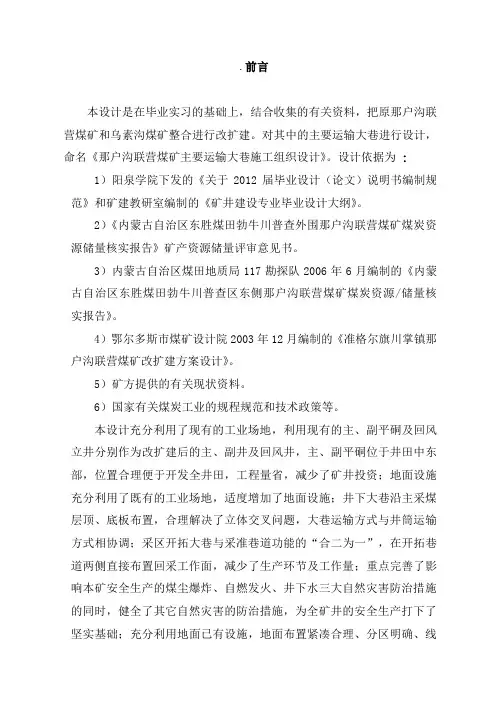

.前言本设计是在毕业实习的基础上，结合收集的有关资料，把原那户沟联营煤矿和乌素沟煤矿整合进行改扩建。
对其中的主要运输大巷进行设计，命名《那户沟联营煤矿主要运输大巷施工组织设计》。
设计依据为: 1）阳泉学院下发的《关于2012届毕业设计（论文）说明书编制规范》和矿建教研室编制的《矿井建设专业毕业设计大纲》。
2）《内蒙古自治区东胜煤田勃牛川普查外围那户沟联营煤矿煤炭资源储量核实报告》矿产资源储量评审意见书。
3）内蒙古自治区煤田地质局117勘探队2006年6月编制的《内蒙古自治区东胜煤田勃牛川普查区东侧那户沟联营煤矿煤炭资源/储量核实报告》。
4）鄂尔多斯市煤矿设计院2003年12月编制的《准格尔旗川掌镇那户沟联营煤矿改扩建方案设计》。
5）矿方提供的有关现状资料。
6）国家有关煤炭工业的规程规范和技术政策等。
本设计充分利用了现有的工业场地，利用现有的主、副平硐及回风立井分别作为改扩建后的主、副井及回风井，主、副平硐位于井田中东部，位置合理便于开发全井田，工程量省，减少了矿井投资；地面设施充分利用了既有的工业场地，适度增加了地面设施；井下大巷沿主采煤层顶、底板布置，合理解决了立体交叉问题，大巷运输方式与井筒运输方式相协调；采区开拓大巷与采准巷道功能的“合二为一”，在开拓巷道两侧直接布置回采工作面，减少了生产环节及工作量；重点完善了影响本矿安全生产的煤尘爆炸、自燃发火、井下水三大自然灾害防治措施的同时，健全了其它自然灾害的防治措施，为全矿井的安全生产打下了坚实基础；充分利用地面已有设施，地面布置紧凑合理、分区明确、线路简捷、占地面积小。
目录第一部分矿井基本概况 (1)第一章矿井概况及地质特征 (1)第一节矿井概况 (1)第二节地质特征 (7)第二章井田开拓与开采 (19)第一节井田境界及储量 (19)第二节矿井设计生产能力与服务年限 (21)第三节矿井开采 (22)第四节井筒及井底车场 (26)第三章地面生产系统 (27)第一节生产系统 (27)第二节辅助设施 (28)第四章采区布置及设备 (30)第一节采煤方法 (30)第二节采区布置 (34)第三节主要运输系统 (36)第四节巷道掘进 (38)第五章总平面布置及防洪排涝 (41)第一节总平面布置 (41)第二节竖向设计及场内排水 (43)第三节场内运输 (44)第四节其它场地布置 (45)第五节管线综合布置 (45)第六节防洪排涝 (46)第六章通风与安全 (48)第一节概况 (48)第二节矿井通风 (48)第三节灾害预防及安全装备 (54)第七章供电系统 (63)第一节井上供电 (63)第二节井下供电 (64)第三节监控与通信 (66)第八章给水排水 (69)第一节给水 (69)第二节排水 (70)第三节室内给排水 (70)第四节消防及洒水 (71)第二部分巷道施工组织设计 (72)第一章设计依据 (72)第二章施工准备及工程特征 (74)第一节施工条件 (74)第二节技术准备 (74)第三节工程准备 (75)第四节工程特征 (75)第三章巷道施工 (76)第一节施工方案 (76)第二节施工方法 (77)第三节凿岩方式 (78)第四节爆破作业 (79)第五节装、运岩(煤)方式 (81)第六节支护 (82)第四章巷道施工设备和辅助作业系统 (88)第五章劳动组织与正规循环作业 (90)第一节劳动组织 (91)第二节循环作业图表 (91)第三节主要技术经济指标 (92)第六章工程综合进度计划 (93)第一节工程综合进度 (93)第二节工程施工计划 (93)第七章工期目标及保证措施 (94)第一节工期目标 (94)第二节工期保证措施 (94)第八章安全技术管理及环保措施 (96)第九章工程质量目标及保证措施 (99)第十章主要施工设备及保证措施 (103)参考文献 (106)致谢 (107)第一部分矿井基本概况第一章矿井概况及地质特征第一节矿井概况一·位置、交通（一）位置川掌镇那户沟联营煤矿位于东胜煤田勃牛川普查区东侧外围，行政隶属鄂尔多斯市准格尔旗川掌镇，其拐点坐标如表1-1-1所示。
第六章施工组织设计1、工程概况1.1项目概述：隶属于公司的矿井建设工程设计年生产能力 600 万吨。
概算总投资 217231 万元，一期投资 150976 万元，矿井采用斜井开拓方式。
本次招标为回风立井井底车场工程。
1.2投标范围本标投标范围为回风立井井底车场巷道：南车场 216m、回风联络巷 140m、西回风巷130m、西措施巷 65m、车场绕道 94.2m、集中辅助下山 100m，共计 745.2m。
1.3井田地理位置、气候：1.3.1地形地貌：本井田属黄土丘陵地貌，梁、峁发育，沟谷纵横，多呈“U”字形，地势西高东低，南高北低，最高点标高1267m，最低点1050m，一般标高在1100m 左右，最大落差217m。
即将开工的井筒所在的工业广场占地26.5ha，场地平整，施工用电用水及道路、通讯等已基本具备。
1.3.2地质构造及煤层特征：基本构造形态为一单斜构造，近东南走向，向南倾斜，倾角为4º~21º，一般小于10º。
局部发育有次级短轴宽缓褶曲。
岩层自上而下分别为：30m 左右的第四系黄土覆盖层、55m 左右的砂质泥岩、粉砂岩、240m 厚互层的二叠系砂岩、泥岩以及180m 厚的石炭系砂岩、泥岩、石灰岩。
煤系地层总厚度平均179.17m，为石炭系上统太原组和二迭系下统山西组，含煤 18 层，可采 6 层，煤层瓦斯含量较大，施工中要采取特殊措施，保证安全施工。
1.3.3水文：井田内有一条河流通过，河床宽度约25m，流量约0.62m3/min。
井筒涌水主要为来自第四系粘土、砂砾层和二叠系砂岩的岩层孔隙水，涌水量预计10m3/小时。
1.3.4气象：本井田地处黄土高原，气候干燥，昼夜气温变化较大，属暧温带季风气候区域。
平均年降水量约505.41mm，主要集中在7~8 月，蒸发量为降水量的3.5 倍左右。
年平均气温为7.6℃，一月最冷，平均气温-8.8℃，极端最低气温-26.2℃，7 月最热，平均气温21.6℃。
山西阳城阳泰集团西沟煤业有限公司六采区及3602工作面巷道工程施工组织设计目录1、编制依据和原则2、项目概况3、施工准备4、施工方案及方法5、辅助生产系统6、施工特殊措施7、施工组织与管理8、施工进度计划及保证措施9、施工质量标准及质量保证措施10、安全保证措施11、文明施工及环保、职业健康保证措施12、与其他相关工程配合措施13、既有设施的保护措施14、降低污染的措施15、减少噪音及扰民措施1 编制依据和原则1.1 编制依据1.1.1 建设方及招标单位提供的资料1）山西阳城阳泰集团西沟煤业有限公司提供的图纸。
2）山西昊圣建设工程项目管理有限责任公司的招标文件。
1.1.2 编制原则（1）施工及验收规范、规程及标准1) 《中华人们共和国安全生产法》2) 《中华人民共和国矿山安全法》3)《建筑工程施工质量验收统一标准》（GB50300-2001）4)《混凝土结构工程施工质量验收规范》（GB50204-2002）5)《钢筋焊接及验收规范》（JGJ18-84）6)《地下防水工程质量验收规范》（GB50208-2002）7) 《工程测量规范》（GB50026-93）8)《建筑电气工程施工质量验收规范》（GB50303-2002）9)《煤矿井巷工程质量验收规范》（GB50213-2010）10) 《煤矿安全质量标准化标准及考核评级办法》11) 《煤矿安全规程》（2011年版）12) 《煤矿井巷工程测量规范》（GB50026-92）13) 《煤矿测量规程》（能源煤总[1989]25号）14）《锚杆喷射砼支护技术规范》（GBJ86—85）15) 《混凝土结构工程施工及验收规范》(GBJ50204-92)16) 《混凝土质量控制标准》(JB50164-92)17) 《混凝土强度检验评定标准》(JBJ107-87)18)《建筑安装工程质量检验评定标准》(GBJ301-88)19)《电器装置安装35KV及以下架空电力线路施工及验收规范》(GB50173-92)（2）施工安全管理规范、规程及规定1) 《建筑机械使用作业安全技术规程》（JGJ33-86）2)《施工现场临时用电安全技术规范》（JGJ46-88）3)《建筑工程施工现场供用电安全规范》（GB50194-93）4)《建筑施工安全检查标准》（JGJ59-99）5) 《施工升降机检验规则》(GB/T10054-88)6 )《建筑卷扬机安全规程》(GB13329-91)1.2编制的指导思想和原则1.2.1编制的指导思想编制本施工组织设计大纲的指导思想是：贯彻执行国家及本行业部门有关建设方针和技术政策，采用先进的科学技术，充分利用本公司的施工能力和技术经验，提高矿井建设的综合效益，在确保安全和工程质量的前提下，合理安排施工顺序及工程进度。
煤矿巷道施工组织设计与概预算毕业设计目录前言 (1)1 工程概况 (2)1.1矿井交通位置 (2)1.2矿区气候特征 (2)1.3矿区地质条件 (3)1.4通讯 (3)1.5供电 (4)1.6供水 (4)1.7排水 (4)2 巷道断面设计 (5)2.1选择巷道断面形状 (5)2.2确定巷道净断面尺寸 (5)2.3巷道风速验算 (8)2.4道床参数的选择 (9)2.5布置巷道水沟和管线 (12)2.6绘制断面图 (12)3 巷道掘进设计 (13)3.1炮眼布置和爆破图表编制设计 (13)3.1.1炮眼布置 (13)3.1.2掏槽方法 (14)3.1.3爆破器材选择 (16)3.1.4爆破参数的确定 (16)3.1.5炮眼布置如图 (20)3.2 装药结构与起爆 (21)3.2.1装药工作 (21)3.2.2连线工作 (21)3.2.3装药结构 (22)3.3钻眼注意事项 (23)3.4装岩工作设计 (24)3.4.2装岩机具的选择 (24)3.4.2装岩效率 (24)4 巷道围岩压力计算 (25)4.1 巷道顶压、侧压、底压的计算 (25)4.2 围岩破碎半径的计算 (26)5 巷道支护设计 (27)5.1支护形式的选择 (27)5.2 支护参数选择与计算 (27)5.2.1锚杆长度 (27)5.2.2锚杆杆体直径 (28)5.2.3锚杆间、排距 (29)5.3喷射混凝土的主要参数 (30)6 巷道施工组织设计及编制循环图表 (34)7 概预算 (39)7.1总概算(见01表) (42)7.2人工、材料、机械台班数量数量汇总表（见02表） (43)7.3建筑安装工程费计算表（见03表） (44)7.4其他工程费及间接费综合费率计算表（见04表） (45)7.5工程建设其他费用计算表（见05表） (47)7.6人工、材料、机械台班单价汇总表（见06表） (48)7.7分项工程预算表（见07表） (50)8施工期间工程管理 (56)8.1工程建设监理的管理和容 (56)8.2建设项目工期控制 (58)9结论 (61)致谢 (62)参考文献 (63)附录A (64)附录B (74)前言本设计为王营子矿的施工组织设计及其概预算。
设计中的重要数据和图表都是以王营子煤矿的地质资料、井筒断面图、巷道断面图、等为依据，严格的依照了《矿井建设专业毕业设计教学大纲》的要求进行计算和描绘。
在进行设计过程中，严格遵守《煤矿安全规程》和《煤矿施工设计规》的有关规定，不仅注重加强了基本理论、基本方法技能的学习和基本能力的培养；而且注重了与其它课程的联系，特别是与课本及规程的衔接与配合。
容和步骤;首先根据巷道的服务年限，用途和围岩的性质，选择巷道断面的形状和支护方式，其次根据巷道中通过的设备尺寸和支护参数和道床参数通风量和行人要求等确定巷道净断面积尺寸（并进行风速运算）计算巷道的设计掘进断面的尺寸然后布置水沟和管缆。
最后绘制巷道断面施工图，编制巷道特征表和每米巷道工程量和材料消耗量。
1 工程概况1.1矿井交通位置王营子矿区位于盆地中北部，市系省辖市之一，位于省西北部，与省会市直线距离147.5公里。
往南经可直下京、津；北上经可到霍林河矿区；东达及辽东沿海城市；西至、，是西部的交通要道。
全境呈矩形，中轴斜交于北纬42°10′和东经122°0′的交点上。
图1-1地理交通位置figure 1-1 Geographic location of traffic1.2 矿区气候特征矿区高空处于西风环流带中，常有气旋(低气压)和反气旋(高气压)由西向东移动。
特别是春季，气旋和反气旋常呈追逐式移动，导致西南与西北大风交替出现，气温因之忽高忽低。
夏季季风来自南部海上，矿区在副热带高压(或其边缘)控制下，高温高湿，多阴雨天气。
冬季季风来自西伯利亚，受大陆冷高压控制，市气温低而多晴。
矿区所在地区地势由西北向东南呈阶梯式下降，山丘多由西南向东北伸展，对来自西方的气流有下沉作用。
西来气流含水汽较少。
所以西来系统过境雨水稀少；南来系统因地形抬升作用降水有所加强。
本矿区气候属于北温带大陆季风气候区，四季分明，雨热同季，光照充足。
矿区的四季是以候平均气温高于20℃为夏季，低于3℃为冬季（全国标准：高于22℃为夏季，低于10℃为冬季）。
介于二者之间的气温分别为春、秋季。
1.3 矿区地质条件盆地位于中朝地台的东北部 ,燕辽断隆区东段 ,是在前寒武纪长期抬升剥蚀的基础上 ,燕山运动中期断裂作用形成的北北东向断陷盆地。
盆沉积了一套陆含煤碎屑岩及火山碎屑岩建造 ,分布面积约 2 0 0 0ｋｍ2 。
王营子矿区位于盆地中北部 ,分布面积约10ｋｍ2 。
含煤地层主要为上侏罗统组 ,是一套以河流相为主的砂砾岩、粗砂岩、粉砂岩、泥岩夹煤层组合。
厚度 530～ 710ｍ ,大多为 550～ 60 0ｍ。
该组煤层与邻区相比厚度大 ,层数多 ,分布广 ,纵向上自上而下可划分为水泉段、家湾段、中间段、太平段和高德段累计煤层厚度 2 0 .69～ 10 2 .85ｍ ,结构较复杂 ,分叉尖灭现象明显。
从煤层平面叠加厚度看 ,北部和中部厚度相对较大。
煤岩类型以亮煤和半亮煤为主 ,煤岩组分中镜质组含量一般大于 90 %。
各煤层镜质体反射率值一般在 0 .4 2 %～ 0 .62 %之间 ,挥发分产率一般在 38.36%～ 4 1.81%之间 ,煤级以长焰煤为主 ,部分为气煤。
在侵入岩影响区镜质体反射率值可高达 1.2 1% ,挥发分产率降低....矿区构造属于一个较完整的同生向斜, 向斜的走向由西部的北西到东部转为北东。
区发现落差大于20 m 的断层共6 条, 均为性或扭性正断层。
喜山期区岩浆活动较为强烈, 岩浆侵入均以近东西向高角度辉绿岩岩墙为主。
矿区共发育岩墙31 条, 走向45 ~ 105 , 宽度0. 8~ 82 m, 规模较大的岩墙对煤层的破坏较大, 并对煤的变质程度有一定的影响。
1.4通讯矿井施工期地面通讯利用永久通讯工程，永久通讯工程在施工准备期形成。
行政通讯引自中国铁通或电信网络，采用光缆接入。
交换机设在临时办公室，待永久办公楼建成后，移进楼机房。
变电所之间电力调度通讯先期使用行政通讯，待变电所永久工程完成后，电力调度通讯也同时完成，此后行政通讯为备用通讯方式。
1.5供电初步设计王营子煤矿2回电源均引自多伦110kV变电站，施工准备期形成2回35kVd 的LGJ120/30永久输电线路，保证施工用电。
永久变电所形成前设35/6.3临时变电所一座，安装8000kVA变压器1台（可利用永久设备），保证冻结及掘砌施工。
临时变及输电线路未形成时，先从场区附近经过的农电10kV输电线路分接1条LJ—70/10kV输电线路，引进场区供冻结打钻、四通一平等临时施工用电，待临时变电所投用后拆除。
1.6供水据水文地质资料，矿井工业场地及井下用水可以采用地下水作为水源。
在施工准备期建设矿井永久水井供施工使用。
水源地选址为矿井工业场地的西北部，距工业场地300米处，设2眼水源井，每井井径330mm，井深70m，井出水量20m3/h,一眼井工作，一眼井备用。
由于采用冻结施工工艺，用水量将大于设计永久水源井取水量，因此应再打临时水源井做施工补充。
1.7排水该场区地形较平坦，地势西北高、东南低。
周围附近没有河流，故工业场地不存在防洪问题。
在确保暴雨期间工业场地不受洪水威胁，除将井口标高提高0.30m防止涝外，并在场区北侧和西侧设置截水沟，断面为梯形，底宽0.60m，边坡1：1.5。
在暴雨期间雨水将通过截水沟顺地势排出。
2 巷道断面设计我国煤矿井下使用的巷道断面形状，按其构成的轮廓线可分为折线形和曲线形两大类。
前者如矩形、梯形、不规则型，后者如半圆拱形、圆弧拱形，三心拱形、马蹄形、椭圆形和圆形等。
巷道断面形状的选择，主要应考虑巷道所处的位置及穿过围岩的性质、作用在巷道上地压大小和方向、巷道的用途和服务年限、选用的支架材料和支护方式、巷道的掘进方法采用的掘进设备等因素，也可以参考邻近矿井同类巷道的断面形状及其维修情况等。
作用在巷道上的地压大小和方向，是选择巷道断面形状时需考虑的主要因素；当定压较大，测压较小时，则应选择直墙拱形断面；当顶压、侧压都很大时，同时底鼓严重时，就须选用马蹄形、椭圆形或圆形等封闭式的断面。
巷道的用途和服务年限也是考虑选择巷道断面形状不可缺少的重要因素。
服务年限长达几十年的开拓巷道，采用砖石、混凝土和锚喷支护的各种拱形断面较为有利；服务年限10年左右的准备巷道以往多采用梯形断面，现在采用锚喷支护的拱形断面日趋增多；服务年限短的回采巷道，多采用梯形断面。
巷道断面设计的基本原则：在满足安全生产和施工要求的条件下，力求提高断面的利用率，取得最佳的经济效果。
根据王营子矿的工程地质条件以及水文地质条件，计算其服务年限在20年以上，可选用拱形断面中的半圆拱形为宜。
2.1选择巷道断面形状年产100万吨矿井的第一水平运输大巷，一般服务年限在20年以上，采用600毫米轨距双轨运输的大巷，其净宽在3米以上，又穿过中等稳定岩层，故选用螺纹钢树脂锚杆与喷射混凝土支护，巷道为半圆拱形断面。
2.2确定巷道净断面尺寸1、确定巷道净宽度BA=1060毫米、高h=1550毫米；1.5吨矿车宽1050查表2.2可知ZK10－6/250电机车宽1毫米、高1200毫米。
根据《煤矿安全规程》并参照标准设计，取巷道人行道宽C=840毫米、非人行道一侧宽a=400毫米。
又查表2.1知本巷双轨直线段，中线距b=1300毫米，则两电机车之间距离为：1300－(1060/2+1060/2)=240(mm)。
故巷道净宽度：B=a+2A+c+t=400+2×1060+840+240=3600 (mm)表2-1双轨巷道轨道中线距数值Table2-1 double track tunnel rail line distance value运输设备600mm轨距/mm 900mm轨距/mm直线曲线直线曲线1.0t矿车1100 13001.5t矿车1300 1500 1400 16007t，10t，14t架线机车1300 1600 1600 19003.0t矿车1600 18003.0t底卸式矿车1500 17005.0t底卸式矿车1600 1800 1800 20008t ，12t 蓄电池机车1300 1600 1600 19002、确定巷道拱高0h半圆拱形巷道拱高0h =B/2=3600/2=1800(mm)。
半圆拱半径R=0h =1800(mm)。
3、确定巷道壁高（1）按架线电机车导电弓子要求确定由表2.5中半圆拱形巷道壁高公式得：式中 4h ——轨面起电机车架线高度，按《煤矿安全规程》取=2000毫米； c h ——道床总高度。
