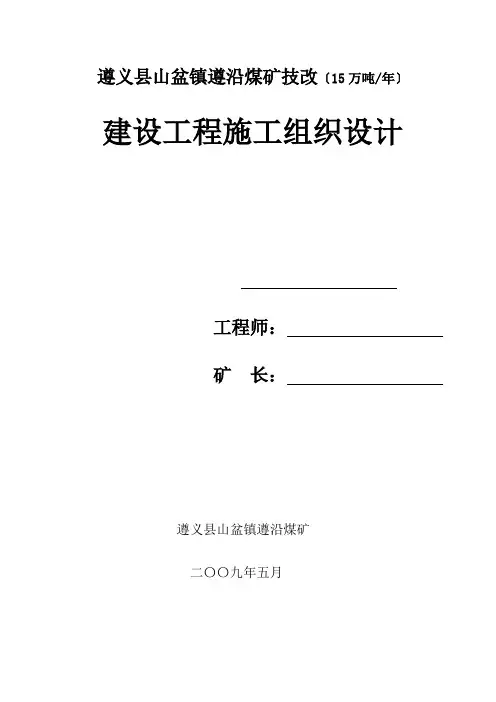

遵义县山盆镇遵沿煤矿技改（15万吨/年）建设工程施工组织设计编制：工程师：矿长：遵义县山盆镇遵沿煤矿二〇〇九年五月目录第一章编制说明 (4)第一节编制依据 (4)第二节编制范围 (4)第三节编制原则 (4)第四节遵循的主要规范、标准 (6)第二章工程概况 (7)第三章施工布署 (7)第一节指导思想 (9)第二节施工目标 (9)第三节项目管理系统 (9)第四章施工准备及场区布置 (11)第五章工程测量 (12)第一节控制测量 (12)第二节施工测量 (12)第三节测量检查 (12)第六章主要工程的施工方案及方法 (13)第一节总体施工方案 (13)第二节地质超前预报 (13)第七章作业指导书 (16)第一节爆破 (16)第二节装岩 (18)第三节支护 (18)第八章施工进度、工期及保证措施 (22)第一节作业方式 (22)第二节循环进度及工期 (22)第三节循环进度及工期 (23)第九章安全及文明施工保证措施 (25)第一章编制说明第一节编制依据一、贵州兴源煤矿科技有限公司（2008年8月）《遵沿煤矿（技改）开采方案设计说明书》。
二、贵州兴源煤矿科技有限公司（2008年8月）《遵沿煤矿（技改）安全专篇》。
三、《煤矿安全规程》、相关检验评定标准、规范及工程相关安全、消防、环保、文物等管理规定。
第二节编制范围遵沿煤煤矿建设工程所规定的范围。
详见投产时井巷工程量表。
第三节编制原则一、“安全第一”的原则施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案，特别是地质构造地段复杂的井巷施工安全。
必须在安全措施落实到位，确保万无一失的前提下组织施工。
二、优质高效的原则加强领导，强化管理，优质高效。
根据我们在施工组织设计中明确的质量目标，贯彻执行质量体系标准，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。
施工中强化标准化管理，控制成本，降低工程造价。
三、方案优化的原则科学组织，合理安排。
优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，对不同围岩类别的爆破掘进、地质构造地段复杂的处理等关键工序进行多种施工方案的综合比选，在技术可行的前提下，择优选用最佳方案。
投产时井巷工程量表四、确保工期的原则根据工期要求，编制科学的、合理的、周密的施工方案，采用信息化技术，合理安排工程进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足建设单位要求。
五、科学配置的原则根据井巷工程量大小及各项管理目标的要求，在施工组织中实行科学配置，选派有井巷施工经验的管理人员和专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，并做到专款专用。
选用优质材料，确保人、财、物、设备的科学合理配置。
第四节遵循的主要规范、标准一、《工程建设标准强制性条文矿山工程部分》。
二、《矿山井巷工程施工及验收规范》GBJ213－90。
三、《锚杆喷射混凝土支护技术规范》GB50086－2001。
四、《煤矿安装工程质量检验评定标准》MT5010－95。
五、《建筑工程施工质量验收统一标准》GB50300－2001。
六、《矿井建设单位工程统一名称表》七、《混凝土结构工程施工质量验收规范》八、《煤矿井巷工程施工质量标准及检验评级》第二章工程概况一、地理位置“遵义县山盆镇遵沿煤矿”位于贵州省遵义县山盆镇茶厂村棺材石组境内，隶属遵义县山盆镇所辖。
其中心点地理坐标:东经106°42′32″, 27°52′43″。
矿区范围由1、2、3、4、5共5个拐点圈定，面积为3.6927km2，拐点坐标见表1-1。
矿井距鸭溪电厂71km（运距），距遵义市36km（运距），距遵义县山盆镇20km（运距）。
距川黔铁路的董公寺火车站34km，直距31km，矿山有简易公路与二级公路相接，矿山距二级公路7公里，交通方便。
二、自然地理及经济概况矿区位于贵州高原北东部，属高原剥蚀、侵蚀型中山、低中山地貌。
区内总体地势南高北低、东高西低。
最高点为矿区南部南山山顶，海拔标高+1490.0m；最低点在矿区北部峰明垭北沟底处，海拔标高+1012.10m，最大相对高差477.9m。
矿区内山脉走向整体呈近东西向。
区内地表水主要为山间季节性溪沟，地表水总体沿溪沟由南向北排泄，流出矿区。
矿区属亚热带温暖湿润气候区，区内无霜期较长，降雨量较充沛，具有雨热同季，冬无严寒、夏无酷暑的气候特点，气候温和、湿润。
年平均气温18℃左右，最高气温36℃，最低气温-6℃；无霜期为257～285天左右；年平均降雨量1010mm， 5～8月为雨季，降水量为全年降水量的50％以上；多年平均湿度80％；夏季以东南风为主，冬季以东风为主，春、秋季以东北风为主，平均风速1m/s。
矿区及附近居民主为汉族、苗族，约200户，近1000人，劳动力较充足。
（三）其他开采技术条件（1）瓦斯等级：高瓦斯矿井。
（2）煤尘爆炸性：M5、M12煤层无爆炸性（3）煤层自燃发火倾向性：M5、M12煤层均为Ⅲ类，不易自燃。
（4）地温：地温正常。
（5）涌水量：该矿井下正常涌水量为64.56m3/h，最大涌水量为128.11m3/h。
第三章施工布署第一节指导思想我矿将组织优秀施工队(组)，配备精良设备，编制合理的施工方案，精心组织，精心施工。
以一流的施工速度、一流的施工质量、一流的管理水平，力争按《初步设计》及〈安全专篇》完成施工任务。
第二节施工目标一、工期计划总工期20个月（施工准备及竣工验收工期）。
二、全面创优，力创优质工程工程验收合格率100%，主、副井筒及运输大巷工程一次性验收达到优良，其余工程达到合格。
三、安全施工（一）杜绝因工死亡事故，避免煤与瓦斯突出事故即透水事故。
（二）重伤事故降低至0.1%（人·年）以下。
第三节项目安全管理系统一、附（遵沿煤矿项目建设安全管理网络）二、对施工作业队（组）人员的要求根据工程需要，拟配备齐全各熟练工种、熟练掌握施工操作技术、质量标准和安全知识的人员；根据施工准备期和井巷开工时间排队，组织精悍施工队伍，按工程需要及时开展工作。
坚持以工种岗位责任制为中心的组织方法，成立综合工程队，在施工中坚持正规循环作业。
为保证建设工期的顺利完成，矿拟成立三个综合作业队担负主、副斜井、风井及井下其它巷道的施工任务，每个综合工程队包括若干个专业化施工班组。
（1）掘进班：负责打眼、爆破、锚杆临时支护、出矸等工作。
（2）锚喷班：负责施工锚杆，工作面初喷及复喷成巷，回收回弹物、砌筑水沟等工作。
（3）运输班：负责矸石、材料提升运输工作。
（4）机电班：负责绞车、压风机、耙岩机等机械设备的维护维修以及工作面机电工作，包括非标件的加工制作。
（5）通风、瓦斯检查组：负责工作面通风、瓦斯检查工作。
第四章施工准备及场区布置本工程施工因是新建系统，施工前准备好双回路供电工程、取水工程及周边环境问题。
为保证工期的顺利完成，根据本矿实际，预计三个施工队分别于主井、副井和风井对开拓系统及采面布置系统分别施工。
第五章工程测量第一节控制测量本工程测量依照《工程测量规范》《煤矿测量规程》进行。
第二节施工测量施工放样测量采用经纬仪、水准仪，巷道内每隔50～100m埋设施工控制点。
井筒和轨道集中运输巷采用全站仪每10～15m施放一组中腰线。
巷道施工中，进行工作面放样，定出中线、腰线、起拱线及棚顶线，并划出开挖轮廓线及周边眼布置点。
巷道贯通前约100m进行控制网复核测量。
贯通误差要求：横向贯通误差≤±15cm，纵向贯通误差≤±20cm，高程贯通误差≤±5cm。
第三节测量检查严格实行“三级”检查制，确保成果的准确性，定期对峒内导线控制，峒外控制网进行平面、高程检校。
一、分析工程地质勘测报告及地质调查工程施工前，对本工程水文、工程地质情况进行技术交底。
由生产技术、安全、围岩监控测量技术人员，根据提供的地质报告分析研究，并作施工现场地质调查，对施工中可能出现的不良地质现象、地下渗水等作出预测，为制定相应的施工技术方案及施工组织措施提供科学依据。
二、地质资料收集、分析（一）随巷道施工进度编录地质剖面图、断面图；对断层、裂隙、地下渗水较大地段编制专门资料。
（二）作好施工期间水文地质工作，收集编录各出水点涌水量、水压力等资料，绘制水文分布预测图和实测图。
第六章主要工程的施工方案及方法第一节总体施工方案一、施工准备及施工工业场区布置工作：包括前期施工人员、部分机械设备进场，首先进行测量复测工作，同时进行工业场区的布置搭设施工所需用的临时设施，包括生活设施及工业设施，安装井筒施工的提升绞车、翻矸系统以及完成供电、供水、供风、通风等系统工作等。
二、井巷工程遵沿煤矿为新建系统，据调查，深部煤岩层倾角变缓，为准确控制煤岩层倾角情况，决定先施工风井，摸清楚岩层倾角和地质构造情况后再施工主斜井和副井。
井筒和巷道均采用钻爆法，光面爆破，全断面掘进锚喷，一次成巷的施工方案。
第二节地质超前预报一、地质超前预报的方法根据以上设计提供的地质条件和巷道施工“早预报”的原则，巷道采用以下的地质预报方法：（一）工作面钻探水孔预报。
在工作面左、中、右侧钻3个探水孔（每次探水孔深80m，掘进60m，保留20m，再开始下一次探水）。
探水孔的主要目的是探明巷道前方水压情况，在探水的同时，记录钻孔速度、岩碴岩粉特征、冲洗液颜色、含泥量、出水部位、钻杆是否突进（及深度）等情况，钻完以后测定出水量和水压力，必要时作压水试验；按设计和掘进巷道的地质资料，判定工作面前方的老窑及岩层水文地质情况，以采取必要的预防措施。
（二）利用工作面地质素描预报利用地质素描判定工作面前方短距离范围内的地质状况。
每次爆破后对工作面进行地质观察，必要时照相摄影，并绘制地质素描图。
当地层岩石发生较大变化时，地质素描内容包括地下水状态（出水点、出水量、水压力、突水情况等）、地层岩性（产状、结构、地质构造影响程度等）、岩石特征（岩石名称、风化状况、岩石结构、质地、强度）、地质结构面（间距、延伸性、粗糙度、张开性等）、软弱夹层、贯穿性强的节理、断层（填充情况、风化程度、开度、渗漏）等。
根据地质素描的内容，作出开挖面前方较短距离内的岩体稳定性分析，通过综合分析判断，提出地质预测报告。
随巷道的施工进度，每30m测量一次巷道气温及水温，预测前方地温变化。
二、地质信息收集与处理（一）地质预报由地质专业工程师负责，其它施工、质检人员给予配合，进行资料收集、统计、分析和编制信息预报成果，由总工程师予以复核，并报设计、监理，为变更设计、修改施工方法提供依据。
（二）不断总结经验，对已揭露的实际地质情况与前期地质预报内容相比较，评估预报的准确性，为以后的地质超前预报工作积累经验。
（三）经分析、整理的地质资料作为施工技术资料存档。
