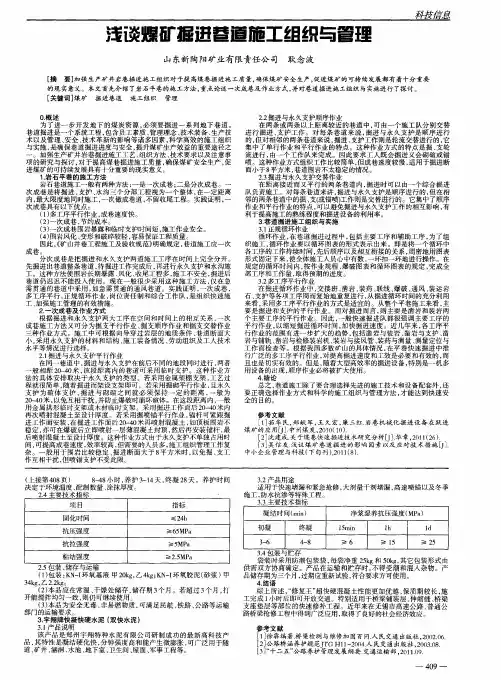

浅谈煤矿掘进巷道施工组织与管理
理
山 东新 陶 阳矿 业有 限责任公 司 耿 念波
［ 摘 要］ 加 强生产矿井岩巷掘进施 工组织对 于提 高煤巷掘进施 工质量 ， 确保煤矿安全 生产， 促进 煤矿的可持续发展都有 着十分重要
的现 实意义。本文首先介绍 了岩石平巷 的施 工方法 ， 重点论 述一次成巷及 作业方式 ， 并对巷道掘进施工组织与 实施进行 了探讨。 ［ 关键词 ］ 煤矿 掘进巷 道 施 工组织 管理
Ｏ ． 概 述
织施 工 ， 循环作业 要 以循环 图表 的形式 表示 出来 。即是将一个 循环 中 各工序 的工 作持续 时间 ， 先后顺序 以及相互衔接 的关 系 ， 周密地用 图表 分次成巷是 把掘进 和永久支护 两道施 工工序在 时间上完全分 开 。 形式 固定下来 ， 使全 体施工人员心 中有数 ， 一环扣一 环地 进行操作 。在 先 掘进出巷道整条巷道 ， 待掘进工作完成后 ， 再进行永 久支护和水沟施 规定 的循环时 间内 ， 按作业 规程 、 爆破 图表和循环 图表的规定 ， 完成全 工 。这种 方法使 围岩长期暴露 、 风化 、 收尾工程多 ， 施工不安 全 ， 掘进后 部工序和工作量 ， 取得预期 的进度 。 巷道 仍迟迟 不能投入使 用 。现 在一般很少 采用这种施 工方法 ， 仅 在急 ３ － ２ 多工序平行作业 需 贯通的巷道 中采用 ， 如急需贯通 的通风巷道 。实践 证明 ， 一 次成 巷 ， 在掘进 循环作业 中 ， 交接班 、 凿岩、 装药 、 联线 、 爆破、 通风 、 装运岩 多工 序平行 ， 正规循环作 业 ， 岗位责任制和综 合工作 队 ， 是组织快 速施 石 、 支护等各项 工序周 而复始地重复进行 ， 从掘进循环 时间的充分利用 工、 加强施工 管理的有效措施 。 来看 ， 采用多工序平行 作业的方式是适宜 的。从整个平 巷施 工来看 ， 主 ２ ． 一 次 成 巷 及 作 业方 式 要是掘进 和支护 的平 行作业 。而对 掘进而 言 ， 则主要 是凿岩和装 岩两 根据 掘进和永 久支护两 大工序 在空间和时 间上 的相 互关系 ， 一次 个主要工 序的平行作 业 。因此 ， 一般快速掘 进队都很 强调主要工 序的 成巷 施工方法 又可分 为掘支平行作 业 、 掘支顺 序作业 和掘支交替 作业 平行作业 ， 以缩短掘 进循环 时间 ， 加快掘进 速度 。近几 年来 ， 各工 序平 三种作业 方式 。施工 中可根据 向导 穿过岩层 的地质条件 、 巷道断 面大 行作业 的范围有进一 步扩大 的趋势 ， 包括凿岩 与装岩 、 凿 岩与支护 、 凿 小， 采 用永久 支护的材料 和结构 、 施 工装备情况 、 劳动组织 及工人技 术 岩与铺轨 、 凿岩与检修装岩机 、 装 岩与接风管 、 装药与测量 、 测量 定位与 水平等情况进行选 择。 工作 面检 查等。根据 我国多数 矿山的具体情 况 ， 在平 巷快速掘进 中推 ２ ． １ 掘进与永久支护平行作 业 行广泛的多工序平行作业 ， 对 提高掘进速度和工效是必要和有效 的 ， 而 在 同一巷道 中 ， 掘进与永 久支护 在前 后不同的地段 同时进行 ， 两者 且也是切实有效 的。但是 ， 随着大型高效率的掘进设备 ， 特别是 一机多 般相 距 ２ Ｏ 一 ４ Ｏ 米， 该 段距 离内的巷道 可采用 临时支 护。这 种作业 方 用 设备的出现 ， 顺序作业必将被扩大使用。 法的具体 安排取 决于永久 支护 的类 型。若采用金 属架棚 支架 ， 工艺过 ４ ． 结论 程就很简单 ， 随着掘进而架设支架 即可。若 采用掘砌平行作业 ， 且永 久 总之 ， 巷道施工除 了要合理选择 先进 的施工技术和设备配套外 ， 还 支护 为 碹体 支 护 ， 掘 进 与砌 碹之 间就必 须 保持 一 定 的距 离 ， 一 般为 要 正确选择 作业 方式 和科 学的施工组 织与管理方 法 ， 才能 达到快速安 ２ Ｏ 一 ４ ０ 米， 以免互相 干扰 ， 并防止爆破时崩坏碹体 。在这段距离 内， 一般 全 的 目的。 用金属拱形 临时支架或 木材临时支架 。采用 掘进工作 面后 ２ ０ — ４ ０ 米内 再次喷射 混凝土 至设计厚度 。若采用 掘喷锚平行作 业 ， 锚杆 可紧跟掘 参 考 文 献 进工作面安 装 ， 在掘进 工作 面后 ２ ０ — ４ ０ 米再 喷射混凝土 ， 如顶板 围岩不 ［ １ ］ 茹华 民 ， 郑献 军 ， 王 久宏 ， 廉 三红 岩巷 机械化 掘进设 备在跃进 稳定， 亦 可在爆破后 立即喷射一 层薄混凝 土封顶 ， 然后 再安装锚 杆 ， 最 煤矿 的应 用ｆ 『 Ｊ ＿ 中州煤炭 ， ２ ０ １ ０ （ １ ０ ） ． 后喷射混凝土至设计厚 度。这种作业方式 由于永久 支护不单独 占用时 ［ ２ ］ 沈建成 ． 关于煤巷 快速掘进技 术研 究分析… 华章 ， ２ ０ １ １ （ ２ ６ ） ． 间， 可提高成巷速度 ， 效 率较高 ， 但需要 的人员 多 ， 施 工组织管理工作复 ［ ３ ］ 吴信友 ． 浅议煤矿 巷道掘 进的影 响 因素 以及应 对技术措 施 ［ ｆ ］ ． 杂。一般 用于 围岩 比较 稳定 、 掘 进断面 大于 ８ 平 方米时 ， 以免掘 、 支工 中小企业 管理 与科技 （ 下旬刊 ） ， ２ ０ １ １ （ ８ ） ． 作互 相干扰 ， 但喷锚支护不受此限 。
山 东新 陶 阳矿 业有 限责任公 司 耿 念波
［ 摘 要］ 加 强生产矿井岩巷掘进施 工组织对 于提 高煤巷掘进施 工质量 ， 确保煤矿安全 生产， 促进 煤矿的可持续发展都有 着十分重要
的现 实意义。本文首先介绍 了岩石平巷 的施 工方法 ， 重点论 述一次成巷及 作业方式 ， 并对巷道掘进施工组织与 实施进行 了探讨。 ［ 关键词 ］ 煤矿 掘进巷 道 施 工组织 管理
Ｏ ． 概 述
织施 工 ， 循环作业 要 以循环 图表 的形式 表示 出来 。即是将一个 循环 中 各工序 的工 作持续 时间 ， 先后顺序 以及相互衔接 的关 系 ， 周密地用 图表 分次成巷是 把掘进 和永久支护 两道施 工工序在 时间上完全分 开 。 形式 固定下来 ， 使全 体施工人员心 中有数 ， 一环扣一 环地 进行操作 。在 先 掘进出巷道整条巷道 ， 待掘进工作完成后 ， 再进行永 久支护和水沟施 规定 的循环时 间内 ， 按作业 规程 、 爆破 图表和循环 图表的规定 ， 完成全 工 。这种 方法使 围岩长期暴露 、 风化 、 收尾工程多 ， 施工不安 全 ， 掘进后 部工序和工作量 ， 取得预期 的进度 。 巷道 仍迟迟 不能投入使 用 。现 在一般很少 采用这种施 工方法 ， 仅 在急 ３ － ２ 多工序平行作业 需 贯通的巷道 中采用 ， 如急需贯通 的通风巷道 。实践 证明 ， 一 次成 巷 ， 在掘进 循环作业 中 ， 交接班 、 凿岩、 装药 、 联线 、 爆破、 通风 、 装运岩 多工 序平行 ， 正规循环作 业 ， 岗位责任制和综 合工作 队 ， 是组织快 速施 石 、 支护等各项 工序周 而复始地重复进行 ， 从掘进循环 时间的充分利用 工、 加强施工 管理的有效措施 。 来看 ， 采用多工序平行 作业的方式是适宜 的。从整个平 巷施 工来看 ， 主 ２ ． 一 次 成 巷 及 作 业方 式 要是掘进 和支护 的平 行作业 。而对 掘进而 言 ， 则主要 是凿岩和装 岩两 根据 掘进和永 久支护两 大工序 在空间和时 间上 的相 互关系 ， 一次 个主要工 序的平行作 业 。因此 ， 一般快速掘 进队都很 强调主要工 序的 成巷 施工方法 又可分 为掘支平行作 业 、 掘支顺 序作业 和掘支交替 作业 平行作业 ， 以缩短掘 进循环 时间 ， 加快掘进 速度 。近几 年来 ， 各工 序平 三种作业 方式 。施工 中可根据 向导 穿过岩层 的地质条件 、 巷道断 面大 行作业 的范围有进一 步扩大 的趋势 ， 包括凿岩 与装岩 、 凿 岩与支护 、 凿 小， 采 用永久 支护的材料 和结构 、 施 工装备情况 、 劳动组织 及工人技 术 岩与铺轨 、 凿岩与检修装岩机 、 装 岩与接风管 、 装药与测量 、 测量 定位与 水平等情况进行选 择。 工作 面检 查等。根据 我国多数 矿山的具体情 况 ， 在平 巷快速掘进 中推 ２ ． １ 掘进与永久支护平行作 业 行广泛的多工序平行作业 ， 对 提高掘进速度和工效是必要和有效 的 ， 而 在 同一巷道 中 ， 掘进与永 久支护 在前 后不同的地段 同时进行 ， 两者 且也是切实有效 的。但是 ， 随着大型高效率的掘进设备 ， 特别是 一机多 般相 距 ２ Ｏ 一 ４ Ｏ 米， 该 段距 离内的巷道 可采用 临时支 护。这 种作业 方 用 设备的出现 ， 顺序作业必将被扩大使用。 法的具体 安排取 决于永久 支护 的类 型。若采用金 属架棚 支架 ， 工艺过 ４ ． 结论 程就很简单 ， 随着掘进而架设支架 即可。若 采用掘砌平行作业 ， 且永 久 总之 ， 巷道施工除 了要合理选择 先进 的施工技术和设备配套外 ， 还 支护 为 碹体 支 护 ， 掘 进 与砌 碹之 间就必 须 保持 一 定 的距 离 ， 一 般为 要 正确选择 作业 方式 和科 学的施工组 织与管理方 法 ， 才能 达到快速安 ２ Ｏ 一 ４ ０ 米， 以免互相 干扰 ， 并防止爆破时崩坏碹体 。在这段距离 内， 一般 全 的 目的。 用金属拱形 临时支架或 木材临时支架 。采用 掘进工作 面后 ２ ０ — ４ ０ 米内 再次喷射 混凝土 至设计厚度 。若采用 掘喷锚平行作 业 ， 锚杆 可紧跟掘 参 考 文 献 进工作面安 装 ， 在掘进 工作 面后 ２ ０ — ４ ０ 米再 喷射混凝土 ， 如顶板 围岩不 ［ １ ］ 茹华 民 ， 郑献 军 ， 王 久宏 ， 廉 三红 岩巷 机械化 掘进设 备在跃进 稳定， 亦 可在爆破后 立即喷射一 层薄混凝 土封顶 ， 然后 再安装锚 杆 ， 最 煤矿 的应 用ｆ 『 Ｊ ＿ 中州煤炭 ， ２ ０ １ ０ （ １ ０ ） ． 后喷射混凝土至设计厚 度。这种作业方式 由于永久 支护不单独 占用时 ［ ２ ］ 沈建成 ． 关于煤巷 快速掘进技 术研 究分析… 华章 ， ２ ０ １ １ （ ２ ６ ） ． 间， 可提高成巷速度 ， 效 率较高 ， 但需要 的人员 多 ， 施 工组织管理工作复 ［ ３ ］ 吴信友 ． 浅议煤矿 巷道掘 进的影 响 因素 以及应 对技术措 施 ［ ｆ ］ ． 杂。一般 用于 围岩 比较 稳定 、 掘 进断面 大于 ８ 平 方米时 ， 以免掘 、 支工 中小企业 管理 与科技 （ 下旬刊 ） ， ２ ０ １ １ （ ８ ） ． 作互 相干扰 ， 但喷锚支护不受此限 。

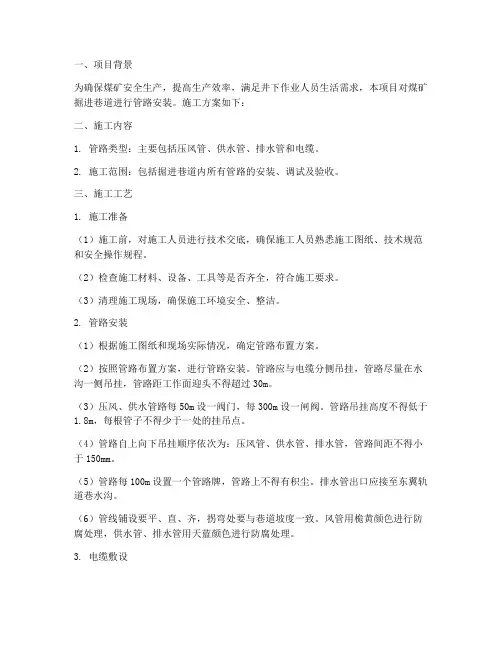

煤矿掘进巷道管路安装施工方案
一、项目背景为确保煤矿安全生产，提高生产效率，满足井下作业人员生活需求，本项目对煤矿掘进巷道进行管路安装。
施工方案如下：二、施工内容1. 管路类型：主要包括压风管、供水管、排水管和电缆。
2. 施工范围：包括掘进巷道内所有管路的安装、调试及验收。
三、施工工艺1. 施工准备（1）施工前，对施工人员进行技术交底，确保施工人员熟悉施工图纸、技术规范和安全操作规程。
（2）检查施工材料、设备、工具等是否齐全，符合施工要求。
（3）清理施工现场，确保施工环境安全、整洁。
2. 管路安装（1）根据施工图纸和现场实际情况，确定管路布置方案。
（2）按照管路布置方案，进行管路安装。
管路应与电缆分侧吊挂，管路尽量在水沟一侧吊挂，管路距工作面迎头不得超过30m。
（3）压风、供水管路每50m设一阀门，每300m设一闸阀。
管路吊挂高度不得低于1.8m，每根管子不得少于一处的挂吊点。
（4）管路自上向下吊挂顺序依次为：压风管、供水管、排水管，管路间距不得小于150mm。
（5）管路每100m设置一个管路牌，管路上不得有积尘。
排水管出口应接至东翼轨道巷水沟。
（6）管线铺设要平、直、齐，拐弯处要与巷道坡度一致。
风管用桅黄颜色进行防腐处理，供水管、排水管用天蓝颜色进行防腐处理。
3. 电缆敷设（1）电缆不应悬挂在风管或水管上，不得受淋水。
电缆上严禁悬挂任何物件。
盘圈或盘8字形的电缆不得带电，但给采、掘机组供电的电缆除外。
（2）电缆与压风管、供水管、排水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上距离。
4. 调试与验收（1）安装完成后，对管路进行试压、试水、试排水等调试工作，确保管路运行正常。
（2）对电缆进行绝缘测试，确保电缆绝缘性能良好。
（3）按照相关规范进行验收，合格后方可投入使用。
四、施工安全措施1. 施工过程中，严格遵守安全操作规程，确保施工人员安全。
2. 对施工现场进行安全隐患排查，及时整改。
3. 施工人员必须佩戴安全帽、防尘口罩等防护用品。
煤矿巷道支护设计及施工工艺
支护设计一、巷道断面巷道断面直墙半圆拱型，净下宽：3.6m，净高：3.0m，净断面：9.4㎡,掘进下宽：3.8m，掘进中高：3.1m，掘进断面：10.6㎡。
二、支护方式（一）、永久支护巷道永久支护方式采用锚网喷，巷道交叉口、岩层松软、过断层等地段采用锚网喷+锚索支护。
按悬吊理论计算锚杆参数：1、锚杆长度计算：L=KH+L1+L2式中 L---锚杆长度，m；H---冒落拱高度，m；K---安全系数，一般K=2；L1---锚杆锚进稳定岩层的深度，一般按0.5m；L2---锚杆的外露长度，一般取0.1m；其中：H=B/2f=3.8/(2×3)=0.63B---巷道掘进宽度，取3.8m；f---岩石坚固系数，取3；K---安全系数，一般K=2；则：L=2×0.63+0.5+0.1=1.862、锚杆间距、排距计算：设计时间距、排距均为a，则a=［Q/KHγ］1/2=1.02式中 a---锚杆间排距，m；Q---锚杆设计锚固力，64kN/根；H---冒落拱高度，0.63m；γ---被悬吊砂岩的密度，取25kN/m³；K---安全系数，一般K=2；通过以上计算，选用直径20mm螺纹钢树脂锚杆，长度为2.0m，锚杆间、排距为 0.9m。
网片采用钢筋网，相邻网片要压茬连接，搭接长度不小于100mm。
爆破前锚网支护距迎头不大于0.7m，炮后不大于2.4m。
围岩性较好时，采用先锚后喷的方式；围岩稳定性较差是，锚杆间、排距应适当缩小，并要先及时喷射混凝土，喷浆厚度不小于30mm，然后打设锚杆，复喷必须达到设计厚度。
初喷距工作面不超过5m，复喷距工作面不超过10m。
洒水养护时间不少于28天。
（二）、临时支护1、由于锚杆机手柄长度为1.3m，锚杆间距为0.9m，因此，在炮后及时进行敲帮问顶，然后操作人员站在支护完好的地点打设顶锚杆作为临时支护。
2、初喷工作面作临时支护。
炮后及时找掉，冲刷巷帮后立即进行初喷，初喷厚度不小于30mm，喷体初凝20min后，施工人员方可进入迎头。
煤矿掘进巷道施工组织设计
煤矿掘进巷道施工组织设计一、项目概况该项目煤矿的巷道掘进工程，总长度为XXX米，巷道规模为XXX，地质条件复杂，包括有软岩、硬岩等地质层次，需要充分考虑掘进方法和支护措施。
二、施工目标1.安全施工，确保施工过程中无人员伤亡和事故发生。
2.平坦顺直，保证巷道的使用效果和通行能力。
3.提高施工效率，尽快完成掘进任务。
三、组织安排1.建立项目组，由项目经理、技术负责人、施工队长等组成，负责项目的整体管理、技术指导和施工过程的监督。
2.制定细化的施工计划，明确各阶段的工艺流程、任务分工和工期要求。
3.开展安全教育和培训，提高工人的安全意识和技术水平。
4.设立监督人员，对施工现场进行常态化监督，及时发现和解决问题。
四、施工工艺1.掘进工艺根据地质情况，采用经销掘进法，并配合岩爆和渗水等问题的处理。
具体分为如下步骤：（1）进行钻探，采集地质信息，确定地质层次的分布和岩性。
（2）制定掘进方案，选择合适的设备和进场方式，进行掘进。
（3）对于软岩层次，采用护管和支撑等方式进行掘进。
（4）对于硬岩层次，采用钻孔爆破的方式进行开挖。
（5）配合通风、排水等步骤，确保施工过程的顺利进行。
2.支护工艺根据地质情况和巷道要求，采用合适的支护方式，具体分为如下步骤：（1）对于软岩层次，采用预支护的方式，如锚杆和喷射混凝土等。
（2）对于硬岩层次，采用钢筋网片和喷射混凝土等方式进行支护。
（3）针对局部地质条件特殊的地段，采取特殊的支护措施，如岩爆区域采用钢网梁和钢拱等。
五、安全措施1.施工现场设置合适的警示标志和安全隔离措施，保证人员和设备的安全。
2.严禁酒后作业和违章操作，对违规行为给予惩处。
3.加强防火、防爆措施，定期检查电器设备和通风系统的安全性。
4.配备好消防器材，制定应急预案，并组织演练，提高应对突发事件的能力。
5.加强施工人员的健康检查和培训，确保施工人员的身体素质和安全意识。
六、质量控制1.严格按照设计要求和规范施工，确保巷道的平整度和纵横向的误差。

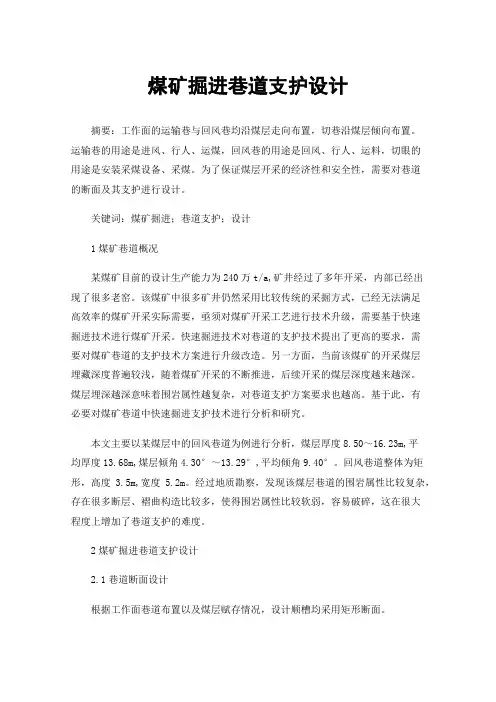

煤矿掘进巷道支护设计
煤矿掘进巷道支护设计摘要：工作面的运输巷与回风巷均沿煤层走向布置，切巷沿煤层倾向布置。
运输巷的用途是进风、行人、运煤，回风巷的用途是回风、行人、运料，切眼的用途是安装采煤设备、采煤。
为了保证煤层开采的经济性和安全性，需要对巷道的断面及其支护进行设计。
关键词：煤矿掘进；巷道支护；设计1煤矿巷道概况某煤矿目前的设计生产能力为240万t/a,矿井经过了多年开采，内部已经出现了很多老窑。
该煤矿中很多矿井仍然采用比较传统的采掘方式，已经无法满足高效率的煤矿开采实际需要，亟须对煤矿开采工艺进行技术升级，需要基于快速掘进技术进行煤矿开采。
快速掘进技术对巷道的支护技术提出了更高的要求，需要对煤矿巷道的支护技术方案进行升级改造。
另一方面，当前该煤矿的开采煤层埋藏深度普遍较浅，随着煤矿开采的不断推进，后续开采的煤层深度越来越深。
煤层埋深越深意味着围岩属性越复杂，对巷道支护方案要求也越高。
基于此，有必要对煤矿巷道中快速掘进支护技术进行分析和研究。
本文主要以某煤层中的回风巷道为例进行分析，煤层厚度8.50～16.23m,平均厚度13.68m,煤层倾角4.30°～13.29°,平均倾角9.40°。
回风巷道整体为矩形，高度3.5m,宽度5.2m。
经过地质勘察，发现该煤层巷道的围岩属性比较复杂，存在很多断层、褶曲构造比较多，使得围岩属性比较软弱，容易破碎，这在很大程度上增加了巷道支护的难度。
2煤矿掘进巷道支护设计2.1巷道断面设计根据工作面巷道布置以及煤层赋存情况，设计顺槽均采用矩形断面。
2.1.1皮带顺槽皮带顺槽宽度B可由式(1)计算，即：式(1)中，a为回采机头宽度，取3.0m;b1为回采机头距帮割透尺寸，取0.8m;c为人行道宽度，取0.8m。
将相关数据代入式(1)中，得B=4.6m。
在进行锚杆支护时，端头会裸露一部分在外，大约0.2m，而且巷道在矿山压力的作用下还会发生一定的变形。
因此，巷道的宽度应该适当大一些，取为5m。
煤矿巷道掘进支护设计
煤矿巷道掘进支护设计首先，根据地质条件选择支护方式。
常见的支护方式有喷锚支护、锚杆支护、锚索网支护等。
根据地质条件的不同，选择适合的支护方式可以提高支护效果。
比如在地质条件较差的地区，可以选择喷锚支护，利用高压水泥浆喷涂在巷道壁上形成坚固的支护层；而在地质条件较好的地区，可以选择锚杆支护，通过将锚杆固定在巷道壁上来增强其稳定性。
其次，考虑巷道尺寸确定支护方式的细节设计。
巷道的高度、宽度和坡度等尺寸参数会影响支护设计的具体要求。
通常情况下，巷道的高度和宽度应满足安全规定，并考虑到运输设备和材料输送的需要。
此外，巷道的坡度也需要合理设计，以避免因过大坡度导致的支护问题。
根据巷道尺寸，可以选择相应的支护材料，如可选择砂浆、钢筋和钢板等材料。
然后，考虑支护材料的可行性和经济性。
支护材料的选择要考虑其可行性和经济性，以确保巷道的安全性和效益。
在选择支护材料时，需要考虑材料的强度、耐久性、耐腐蚀性以及施工和维护的便利性等方面。
此外，还需要考虑材料的成本，选择性价比较高的材料，避免支出过多。
最后，需要在设计中考虑运输条件。
掘进巷道进行支护设计时，需要考虑后期运输设备和材料输送的要求。
比如，在巷道设计中预留足够的运输空间和设备安装空间，以便将来运输和设备的顺利进行。
总之，煤矿巷道掘进支护设计是确保巷道稳定和安全的重要一环。
在设计过程中，需要综合考虑地质条件、巷道尺寸、支护材料可行性和经济性以及运输条件等因素，选择合适的支护方式和材料，并合理设计巷道尺寸和支护细节，以确保掘进巷道的安全和可靠。
煤矿掘进工作面作业—巷道布置及支护说明
煤矿掘进工作面作业一巷道布置及支护说明第一节巷道布置1、运输巷布置在14#煤层中，水平标高为1310.17,巷道断面为在13.641∏2（宽4.4mX高3.1m）,净断面12.6nV（净宽4.2mX净高3.0m）,巷道预计总掘进量为905m,沿煤层顶板施工。
运输巷在Π402专用回风巷k11点处开门，按339°方位煤巷沿顶板掘进施工18m后按41。
方位角调向开门掘进23m,再按158°方位角调向开门掘进56m后贯通11401运输巷，然后在y2点处反向开门掘进130m揭露断层后，退回至y2点前52m处向右按36°方位角开门掘进678m止2、运输巷平面图（附图二）3、运输巷巷道剖面图（附图三）4、运输巷开门大样图（附图四）第二节支护设计一、巷道断面运输巷沿14#煤掘进，掘进采用矩形断面，掘进断面13.64ι∏2（宽 4.4mX高3.1m）,净断面12.6Hf（净宽4.2mX净高3.0m）；运输巷沿14#煤掘进，煤层变薄不能满足通风断面需求时，掘进改用半圆拱断面，掘进断面13.32∏Λ净断面12.38∏Λ拱基线13m,半径2.1m；顶板破碎达不到支护要求时，掘进改用架棚支护。
使用吊环式前探梁作为临时支护，当顶板完整稳定时，前探梁采用2根3寸钢管制作；当顶板破碎，巷道压力大时，前探梁采用2根矿用11#工字钢制作；前探梁长度4∙5m,用专用吊环固定在顶板锚杆上，前探梁上方用板梁木垛式接顶，并用木楔加紧；前探梁要始终处于工作状态，前探梁间距为1600mm,到迎头的端面距不得大于0.3m,前探梁上方的板梁距巷道两帮端面距不得大于0.3m。
二、支护方式(-)临时支护使用吊环式前探梁作为临时支护，前探梁采用2棵15kg轨道制作，长4.5m,用专用吊环固定在顶板锚杆上，前端用方木及木枇接实顶板,前探梁要始终处于工作状态，前探梁间距为800mm,到迎头的端面距不得大于0.3m,前探方木距两帮端面距不得大于0.3m,使用3根。
巷道施工技术巷道掘进模块二
主要内容
巷道断面设计 巷道掘进 巷道支护 特殊条件下的巷道施工 巷道施工组织与管理
模块二
巷 道 掘 进
课题一 岩巷掘进
课题二 煤巷掘进
课题三 半煤岩巷
道施工
课题四 倾斜巷道
施工
任务一：编制巷道掘进爆破图表 任务二：掘进通风
任务三：装岩与运输 任务四：岩巷机械化掘进
首先在工作面上将一部分岩石破碎并抛出，在一 个自由面的基础上爆出第二个自由面来，为其它 炮眼的爆破创造有利条件。
翻框式调车器和风动调车器，前者一般用于单轨 巷道，后者用于双轨巷道
翻框式调车器
风动调车器
气动调车盘装配在耙斗装岩机的车架上，紧跟在装岩 机后面进行调车工作。该盘主要有调车盘体、气动绞 车、空车推动气缸、气动操纵台等部分组成
气动调车盘
装岩机——转载机——矿车三个过程的作业线
结构简单、长度较短、行走方便、能适 应弯道装岩，下面存放的矿车数目少， 故连续装载能力小。
空眼和装药眼之间的距离，一般不宜超过爆破破碎圈的范围。 增加空眼数，能获得良好的掏槽效果，但增加了打眼工作量。 空眼应尽量置在软弱岩层中，严格保持炮眼平行，间距相等。 为了有利于岩渣的抛出，掏槽眼一般采用反向连续装药结构。 直眼掏槽装药长度系数一般为0.7～0.8。
斜眼布置成垂直楔形，与工作面的夹角为75°～85°，装药系 数不要太大，以0.4～0.5为宜，其起爆顺序应安排在所有垂直 槽眼起爆之后，以发挥抛渣扩槽的作用。
积极推广和研究装岩、运输机械化作业线 积极选用和研制高效能的装岩机 做好爆破工作 发展一机多用设备 加强装岩调车的组织管理工作
机械化作业线综合配套 1
提高成巷速度的有效途径 2
能根据工程条件，
合理确定机械化作 业线配套设备 1 会操作掘进机 2
巷道断面设计 巷道掘进 巷道支护 特殊条件下的巷道施工 巷道施工组织与管理
模块二
巷 道 掘 进
课题一 岩巷掘进
课题二 煤巷掘进
课题三 半煤岩巷
道施工
课题四 倾斜巷道
施工
任务一：编制巷道掘进爆破图表 任务二：掘进通风
任务三：装岩与运输 任务四：岩巷机械化掘进
首先在工作面上将一部分岩石破碎并抛出，在一 个自由面的基础上爆出第二个自由面来，为其它 炮眼的爆破创造有利条件。
翻框式调车器和风动调车器，前者一般用于单轨 巷道，后者用于双轨巷道
翻框式调车器
风动调车器
气动调车盘装配在耙斗装岩机的车架上，紧跟在装岩 机后面进行调车工作。该盘主要有调车盘体、气动绞 车、空车推动气缸、气动操纵台等部分组成
气动调车盘
装岩机——转载机——矿车三个过程的作业线
结构简单、长度较短、行走方便、能适 应弯道装岩，下面存放的矿车数目少， 故连续装载能力小。
空眼和装药眼之间的距离，一般不宜超过爆破破碎圈的范围。 增加空眼数，能获得良好的掏槽效果，但增加了打眼工作量。 空眼应尽量置在软弱岩层中，严格保持炮眼平行，间距相等。 为了有利于岩渣的抛出，掏槽眼一般采用反向连续装药结构。 直眼掏槽装药长度系数一般为0.7～0.8。
斜眼布置成垂直楔形，与工作面的夹角为75°～85°，装药系 数不要太大，以0.4～0.5为宜，其起爆顺序应安排在所有垂直 槽眼起爆之后，以发挥抛渣扩槽的作用。
积极推广和研究装岩、运输机械化作业线 积极选用和研制高效能的装岩机 做好爆破工作 发展一机多用设备 加强装岩调车的组织管理工作
机械化作业线综合配套 1
提高成巷速度的有效途径 2
能根据工程条件，
合理确定机械化作 业线配套设备 1 会操作掘进机 2
煤矿巷道施工技术(第三章)
第三章 巷道断面设计
补充、巷道常用术语
３.巷道净高度 矩形、梯形断面巷道的净高度,是指由道渣面或底板 至顶梁或顶部喷层面、锚杆露出长度终端的高度。 拱形断面巷道的净高度,是指道渣面至拱顶内沿或锚 杆露出长度终端的高度。它是由道渣面起巷道的壁 高和拱高两部分之和确定。 巷道的宽度和高度(断面尺寸)分别是其断面水平和垂直 方向上的长度。锚喷支护巷道断面净尺寸是从锚杆外 露的尾端算起,但当喷射混凝土厚度大于锚杆外露长度 时,则应由喷射混凝土面算起;棚式支架支护巷道断面净 尺寸,则从支架内侧算起。
第三章 巷道断面设计
４、巷道设计掘进断面及尺寸 巷道设计掘进断面是在其净断面基础上,考虑到支架及 道床本身占用空间后得到的断面。它相对应的设计掘 进宽度,是巷道净宽度加上水平方向支架占用空间的尺 寸,设计掘进高度是巷道净高度加上垂直方向支架和道 床本身占用空间的尺寸。 ５、巷道计算掘进断面及尺寸 巷道计算掘进断面是在其设计掘进断面基础上,加上巷 道允许超挖值后所得到的断面。它相对应的计算掘进 宽度,是设计掘进宽度加上水平方向巷道允许超挖数值。 计算掘进高度,是设计掘进高度加上垂直方向巷道允许 超挖数值。计算掘进断面及其尺寸是施工队伍掘出巷 道毛断面施工的依据。
(1)新建矿井、生产矿井新掘运输巷的一侧，从巷道道碴面 起1.6m的高度内，必须留有宽0.8m(综合机械化采煤矿井为 Im)以上的人行道，管道吊挂高度不得低于1.8m；巷道另一 侧的宽度不得小于0.3m(综合机械化采煤矿井为0.5m)。巷 道内安设输送机时，输送机与巷帮支护的距离不得小于0.5m； 输送机机头和机尾处与巷帮支护的距离应满足设备检查和维 修的需要，并不得小于0.7m。巷道内移动变电站或平板车上 综采设备的最突出部分，与巷帮支护间的距离不得小于0.3m。 生产矿井的已有巷道人行道的宽度不符合上述要求时，必须 在巷道的一侧设置躲避硐。两个躲避硐之间的距离，不得超 过40m。躲避硐宽度不得小于1.2m，深度不得小于0.7m， 高度不得小于1.8m，躲避硐内严禁堆积物料。
煤矿掘进巷道施工组织设计
煤矿掘进巷道施工组织设计一、施工组织原则（一）安全第一原则煤矿掘进巷道施工是危险性较大的作业，因此安全是施工组织设计的首要原则，包括保证工人人身安全和设备安全两个方面。
在施工过程中要制定完善的安全管理制度，严格按照相关规定进行操作，并增加安全检查频率，确保施工过程的安全性。
（二）科学合理原则施工组织设计要科学合理，包括进场方式、施工工艺、设备选择、施工队伍配置等方面。
要根据地质条件、机电设备的技术指标和施工工艺的要求等因素进行综合考虑，确保施工过程中资源的优化利用，并减少不必要的浪费。
（三）经济效益原则施工组织设计要注重经济效益，包括节约成本、提高施工效率、减少不必要的资源浪费等方面。
要根据煤矿的实际情况，合理选择施工工艺，提高施工效率，保证工期，并尽量减少成本。
二、施工组织的内容和步骤（一）进场方式的确定根据煤矿的地质条件和巷道的特点，确定进场方式，包括硐室进场、露天进场等方式。
要确保进场方式的科学合理和安全性。
（二）施工工艺的确定根据巷道的特点和要求，确定施工工艺，包括掘进工艺、支护工艺等。
要根据地质条件、机电设备的技术指标和施工队伍的能力等因素进行综合考虑，并制定相应的施工方案。
（三）设备选择和配置根据施工工艺的要求和设备的技术指标，选择和配置相应的机电设备，包括掘进机、钻孔机、支护设备等。
要确保设备的性能和质量，并进行必要的培训。
（四）施工队伍的配置根据施工工艺的要求和施工队伍的能力，配置相应的施工队伍，包括掘进队、钻孔队、支护队等。
要确保施工队伍的素质和数量，并进行必要的培训。
（五）施工过程的安全管理根据煤矿的安全规定，制定完善的施工安全管理制度，包括安全操作规程、应急预案等。
要加强对施工过程的监督和检查，确保施工过程的安全性。
（六）施工进度的控制根据施工工艺的要求和煤矿的实际情况，制定合理的施工进度，包括施工周期、完成比例等。
要严格按照施工进度进行管理和控制，并及时调整。
三、施工组织设计的注意事项（一）煤矿地质的认真调查和评估，了解巷道的地质条件，并根据地质条件选择合适的施工工艺和支护措施。
