关于变压器温控器的讲解

干式变压器温控仪干式变压器是一种不需要油的变压器，它采用干式绝缘材料并经过特殊处理，可以在高温、高湿、易爆炸等恶劣环境下使用。

但是，由于干式变压器在工作时会产生热量，因此需要安装温控仪来控制温度。

温控仪的基本原理温控仪是一种用于控制温度的仪器。

在干式变压器中，温控仪通常被安装在变压器的通风孔或者附近的散热器上。

其基本原理是通过感温元件将温度信号转换成电信号，再经过控制电路进行判断和控制。

在干式变压器中，常用的感温元件有热敏电阻和热电偶两种。

热敏电阻是一种根据温度变化电阻值发生变化的元件，根据欧姆定律，电阻值的变化可以转换为电压或电流信号。

而热电偶是一种将温度转换为电压信号的元件，当两个不同金属接触时，由于温度差异会产生电动势。

温控仪的应用温控仪的应用范围非常广泛，不仅仅用于干式变压器，还可以用于空调、电热水器、电炉、烤箱等众多电器设备中。

在干式变压器中，温控仪的主要作用是维持变压器内部的温度在一个安全范围之内，避免因温度过高导致变压器损坏或爆炸的情况发生。

温控仪通过对变压器内部温度的监测，并通过预设的阈值来判断是否需要进行降温控制，从而达到保护变压器的作用。

当温控仪检测到变压器内部温度超过预设值时，会自动控制风扇或其他散热设备进行降温操作。

温控仪还具有温度补偿和温度显示的功能，可通过数字显示器直接显示变压器内部的温度值，并且可手动设置温度阈值，方便对变压器的控制和管理。

温控仪的注意事项在安装温控仪时，需要注意以下几点：1.温控仪应安装在变压器通风良好的地方，不应暴露在阳光下或者受到高温和湿度等影响的地方；2.温控仪应在有电工证的专业人士的指导下安装，需要注意接线正确；3.温控仪需要定期检查和维护，以确保其正常的工作状态。

在进行检查时需要断电，避免因短路或其他问题造成安全事故。

在使用干式变压器时，安装温控仪可以帮助我们更好地控制变压器的温度，确保其正常运转，同时降低了安全风险。

因此，我们应该注重温控仪的管理和保养，提高设备的使用寿命并减少故障发生的可能。

变压器温度计讲义一、现场用温度计型号解释：1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：配计算机方型带接点控制温热带三防带Pt100铂电阻表示温度开关数量表示线性刻度液体压力式温度计变压器2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编织原则》的要求产品命名如下：型二、温度计工作原理变压器温度控制器主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元液体压力式弹性元件温度仪表件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY(WTYK)-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号(0～5V、1～5V、4～20mA)输出，实现远方主变油温监控。

三、温度计主要技术指标BWY(WTYK)-802A、803A型1、正常工作条件：－30～＋55 ℃2、测量范围：－20～＋80 ℃0～＋100 ℃0～＋120 ℃0～＋150 ℃3、指示精确度： 1.5级4、控制性能：（1）设定范围：全量程可调（2）设定精度：＋3 ℃（3）开关差： 6 ＋3 ℃（4）额定功率：AC 220V/3 A（5）标准设定值：802：K1＝55℃K2＝80℃803：K1＝55℃K2＝65℃K3＝80℃四、安装及使用：BWY(WTYK)-802、803型温控器：开关设定：BWY(WTYK)-802出厂时的标准设定值为K1＝55℃；K2＝80℃。

BWY(WTYK)-803出厂时的标准设定值为K1＝55℃；K2＝65℃；K3＝80℃。

-BWDK-F系列干式变压器温度控制器使用说明书制造单位：南京圣尚科技有限公司地址：南京市工人新村71号电话：025-******** 136******** 联系人：***警告： 主体变压器做高压绝缘实验时，请断开与本温控仪间的联线，以确保温控仪安全。

一、概述BWDK系列干式变压器温度控制仪是由微处理器构成的智能仪器，测量干式变压器三相绕组的温度。

根据设定的温度值，启停风机进行温度控制。

仪器具有各种声光报警功能，是保护干式变压器的重要装置。

仪器具有以下特点：1. 仪器可以测量干式变压器三相绕组的温度，用LED每隔4秒循环显示三相温度值或定点显示三相温度最大值。

2. 仪器可以用按键输入4种温度设定值。

当测量温度超过各设定值时，分别控制风机启停、超温报警、超高温跳闸等。

温度设定值可以随时修改，断电后不会消失。

3. 仪器具有传感器断线故障检测功能。

4. 仪器具有风机依设定温度自动定时启动和手动启动功能。

仪器可设定1-250小时内自动启动风机1分钟。

5. 仪器具有温度历史最大值记录功能。

6. 根据使用需要，仪器可以提供数字量或模拟量输出。

二、技术特性1. 仪器连续工作环境：温度：0～50℃；相对湿度：小于90%RH （25℃）。

短时间工作环境：温度：－50～75℃。

2. 工作电源：AC220V±10%；频率50Hz±4%。

仪表保护装置5A熔丝。

3. 温度测量范围：－50～200℃。

4. 温度测量准确度：0.5级。

5. 显示方式：LED每隔4秒循环显示A、B、C三相温度或定点显示三相温度的最大值，分辨力为0.1℃。

6. 输出方式：输出报警、跳闸和传感器故障，继电器接点容量AC250V/10A。

7. 启动风机：控制4～6台风机，继电器接点总容量AC250V/10A。

8. 耐压实验：2500V AC 、60Hz 、60秒。

9. 外形尺寸： 80（H ）×160（W ）×112（D ）mm 3。

变压器温控器原理及故障分析摘要：温控器对变压器温度的监测与运行状态都起到了很大作用。

本文简单介绍了变压器温控器的功能以及变压器油面与绕组温度的测量方法，分别介绍雅力士变压器油面温控器以及绕组温控器的结构域原理，最后对变压器运行中，温控器出现的一些故障进行分析，并提出相关的处理方法。

关键词：变压器；温控器；原理；故障分析变压器运用温度控制器主要为了测量与监控变压器油面、绕组温度的仪表。

变压器温度控制器不仅仅能够对变压器油面与绕组的温度进行监测，同时还对变压器冷却系统的开关系统进行把控、预警以及事故跳闸等多种功用，从而实现对变压器运行状况进行远程控制与监测，温度控制器也是变压器的重要的保护设备之一。

温度控制器作为温度传感元件，主要是对变压器温度进行检测，为变压器的安全运行提供保障。

但是温度控制器所面临的故障也为检修工作带来很大不便，严重影响了设备的可使用性。

一、温度控制器对变压器油面、绕组温度的测量方法运用温度控制器对变压器油面温度的测量方法实际很简单，通常状况下，只要在变压器的顶端安装孔内埋设传感器即可，常用到的传感器有压力式传感器以及Pt100铂电阻传感器等，通过传感器可直接测量变压器油面的温度。

运用温度控制器对变压器绕组热点温度的测量，常用到的主要有直接测量法、热模拟测量法以及间接计算测量法。

直接测量法比较简单，将传感器装设在变压器的绕组中，运用温度测量仪来测得变压器绕组的温度。

直接测量法运用光纤技术测得的温度更加准确，主要在变压器绕组的制造时接埋设光纤，埋设的点越多，测量的温度也就越准确。

结合光纤技术的直接测量法，相对来说技术比较复杂，成本也比较高，这种方法主要运用于变压器试验中与热模拟测量法进行比较时，主要对热模拟测量出现的差错进行校对和改正。

热模拟测量法是依据变压器负载产生的损耗与负载电流正比平方关系，以此而形成的一种测量方式。

这种测量方法是在结合在油面温度表的同时，配上电流匹配器以及电热元件，通过温度叠加的方式进行变压器绕组温度测量。

BWDK干式变压器温度控制器使用说明书（铁壳）一、产品概述本仪器是为新式风冷干式变压器而设计的新一代电脑温度控制器，它采用美国Microchip生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新台阶。

和传统的模拟与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使所需电子元器件的数量减少一半以上，从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。

我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的三个线包绕组的温度。

在抗干扰方面,本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而达到了极强的抗干扰能力。

在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。

二、技术参数1．测温范围：-40℃-200℃2．测温精度：±1℃3．分辨率：0.1℃4．工作电压：AC170V-AC250V（50Hz）5．功耗：＜10V A6．传感器：三支Pt100铂热电阻∮3×20×900（引线）7．继电器触点容量：有源单相风机：AC125V/20A 或AC220V/14A ;超温报警：AC125V/10A 或AC220V/7A；故障报警：AC125V/10A 或AC220V/7A；超温报警：AC125V/10A 或AC220V/7A8．仪表外形尺寸：260×200×80；嵌入开孔尺寸：230×180（mm）9．抗干扰性能：符合JB/T7631-94标准10．温控器保险管：250V/1A 或250V/2A11．风机保险管：250V/5A 或250V/10A12．仪表重量：＜3Kg三、产品功能介绍1．具有三相线包温度的巡回显示和最高相温度显示切换功能。

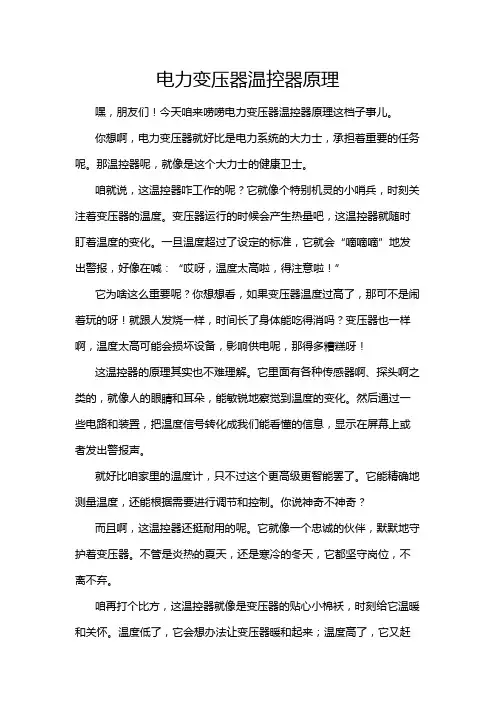

电力变压器温控器原理嘿，朋友们！今天咱来唠唠电力变压器温控器原理这档子事儿。

你想啊，电力变压器就好比是电力系统的大力士，承担着重要的任务呢。

那温控器呢，就像是这个大力士的健康卫士。

咱就说，这温控器咋工作的呢？它就像个特别机灵的小哨兵，时刻关注着变压器的温度。

变压器运行的时候会产生热量吧，这温控器就随时盯着温度的变化。

一旦温度超过了设定的标准，它就会“嘀嘀嘀”地发出警报，好像在喊：“哎呀，温度太高啦，得注意啦！”它为啥这么重要呢？你想想看，如果变压器温度过高了，那可不是闹着玩的呀！就跟人发烧一样，时间长了身体能吃得消吗？变压器也一样啊，温度太高可能会损坏设备，影响供电呢，那得多糟糕呀！这温控器的原理其实也不难理解。

它里面有各种传感器啊、探头啊之类的，就像人的眼睛和耳朵，能敏锐地察觉到温度的变化。

然后通过一些电路和装置，把温度信号转化成我们能看懂的信息，显示在屏幕上或者发出警报声。

就好比咱家里的温度计，只不过这个更高级更智能罢了。

它能精确地测量温度，还能根据需要进行调节和控制。

你说神奇不神奇？而且啊，这温控器还挺耐用的呢。

它就像一个忠诚的伙伴，默默地守护着变压器。

不管是炎热的夏天，还是寒冷的冬天，它都坚守岗位，不离不弃。

咱再打个比方，这温控器就像是变压器的贴心小棉袄，时刻给它温暖和关怀。

温度低了，它会想办法让变压器暖和起来；温度高了，它又赶紧拉响警报，让大家来帮忙降温。

总之呢，电力变压器温控器原理虽然听起来有点专业，但其实仔细想想，也没那么复杂嘛。

它就是为了保障变压器的安全运行，让我们的电力供应更加稳定可靠。

所以啊，可别小看了这个小小的温控器哦，它的作用可大着呢！这就是我对电力变压器温控器原理的理解，你们觉得怎么样呢？。

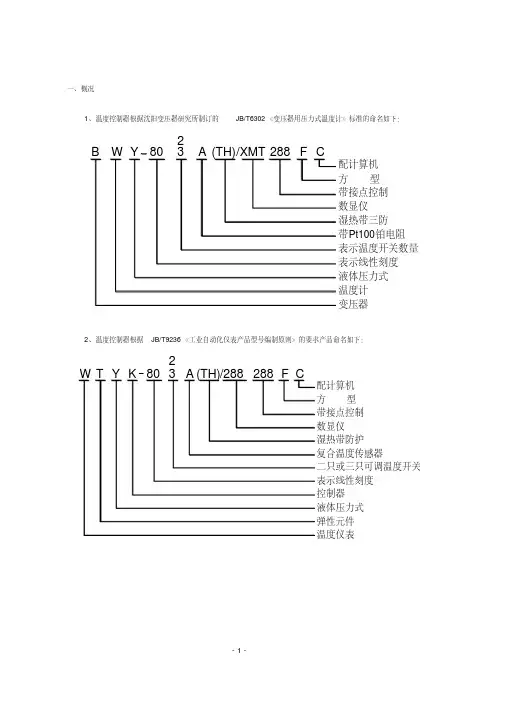

一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名如下：B W Y 803A 288F C配计算机方 型带接点控制数显仪湿热带三防带Pt100铂电阻表示温度开关数量表示线性刻度液体压力式温度计变压器2/XMT (TH)2、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下：T Y K 803A 288F C配计算机方 型带接点控制数显仪湿热带防护复合温度传感器二只或三只可调温度开关表示线性刻度控制器液体压力式弹性元件W 2温度仪表/288(TH)BWY（WTYK）系列温度控制器的成套性和适用性序号型号和名称主要用途适用场合备注1 BWY（WTYK）-802、803变压器温度控制器测量变压器顶层油温并当温度超过设定值时启动冷却装置和报警装置（参阅图一）1000kVA以上变压器2 BWY（WTYK）-802、803（TH）变压器温度控制器同1。

适用于湿热带场合。

1000kVA以上变压器3 BWY（WTYK）-802A、803A（TH）变压器温度控制器同2。

采用复合温度传感器技术，能同时输出Pt100热电阻信号8000kVA以上变压器4 XMT-288F数显温控仪与BWY（WTYK）-802A、803A（TH）配套，实现油温遥测遥控（参阅图二）。

方式嵌装式，安装尺寸同XCT。

8000kVA以上变压器5 XMT-288FC数显温控仪与BWY（WTYK）-802A、803A配套，实现油温遥测遥控外，还能输出和计算机联网的直流标准信号0～5V、1～5V或4～20mA。

8000kVA以上变压器6 BWY（WTYK）-802A、803A（TH）/288F成套变压器温度控制器同3、4等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电阻温度计Ⅲ）转换开关8000kVA以上变压器7 BWY（WTYK）-802A、803A（TH）/288FC成套变压器温度控制器同3、5等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电阻温度计Ⅲ）转换开关Ⅳ）XCT动圈温度计Ⅴ）信号转换的变送器8000kVA以上变压器无人值班电站最大插入深度安装孔图一系列温度控制器外形及安装尺寸B W Y (W T Y K )801000100K1K100K 23浙制014920040M100°C 60华立仪表二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

一、概述BWY-804型变压器温度控制器(以下简称804型温控器)是本公司根据JB/T 6302-92《变压器用压力式温度控制器》标准，在BWY-802、803型温度控制器的基础上研制开发的新一代产品。

适用于中、大型变压器作油温测量控制。

804型温控器具有以下新特点：1、适用范围广：针对变电所无人值班的智能化控制要求，本机能输出以下控制信号：（1）Pt100铂电阻；（2）直流4-20mA电流；（3）RS232、RS485通讯接口。

2、带有4组开关，开关可全量程设定，分别用于变压器冷却系统的控制，超温报警，超温跳闸等。

3、提供两种安装尺寸：为了满足不同用户的使用需求，本机推出两种安装尺寸，供用户选择。

（1）安装尺寸I：与BWY-802、803相同的安装尺寸，即JB/T 6302-92标准规定的安装尺寸。

我们推荐客户使用。

（2）安装尺寸Ⅱ：具有与部分进口仪表相同的安装尺寸，以方便部分原采用进口仪表现需更新仪表的客户使用。

二、型号命名804型温控器型号命名的具体含意如下：三、主要技术指标（一）804型温控器主要技术指标1、正常工作条件：-30~+55℃2、温度测量范围：0-100℃0-120℃0-150℃3、指标精确度：级4、控制性能：（1）设定范围：全量程可调（2）设定精确度：±3℃（3）开关差：6±2℃（4）额定功率：AC220V/3A（5）标准设定点：0-100℃：K1＝55℃K2＝65℃K3＝80℃K4＝90℃0-120℃：K1＝55℃K2＝65℃K3＝80℃K4＝100℃0-150℃：K1＝55℃K2＝65℃K3＝80℃K4＝130℃5、输出性能：（1）Pt100铂电阻；（2）直流4-20mA电流。

6、防护等级：IP557、仪表的外形及安装尺寸：（1）804型温控器的外形如图一。

（2）804型温控器的安装尺寸：①安装尺寸I （与BWY-802、803相同）见图一；②安装尺寸Ⅱ：拧下6只M4×10沉头螺钉，去掉安装底板就得到如图二所示安装尺寸。

运行与维护126丨电力系统装备 2019.1Operation And Maintenance2019年第1期2019 No.1电力系统装备Electric Power System Equipment1 电力变压器温度控制器的相关理论1.1 温控器的主要定义目前使用范围最广的测压仪表便是弹性式压力仪表。

这种仪表的结构简单，能够对多种变压器进行测量，仪表的指示清晰，便于使用和维护，价格合理，使用条件简单，对电力系统测量极为重要。

对1000 kV A 及以上变压器等油温进行检测时主要应用这种压力仪表，这种仪表也适用其他设备的温度检测以及控制。

1.2 温控器工作的原理该温控器主要有毛细管、温包、弹性的元件以及微调的开关组成。

温控器在工作时，温包的体积会发生一系列的变化，这种变化是由温控器内部液体的热胀冷缩引起的。

由于检测时的温度会发生一定的变化，温包的变化会使弹性元件产生一定的位移变化，这种变化经过一系列的方式能够显示出温度情况，从而使冷却系统因微调开关的变动而关闭或者启动。

温控器在仪表内部温包使弹性元件发生移动时会输出一种传输距离超过几百米的热电阻信号，这种信号可以由控制室接收，也就是BWY （WTYK ）-802 A 、803 A ，该温控器所应用的技术主要为复合传感，能够将温控仪的油温通过数字的形式显示出来。

传输的信号会由电阻信号变成直流标准信号（0~5）V ，（1~5）V 或（4~20）mA ，计算机联网之后可对该信号进行处理。

温控器的防护性能相对较良好，可以长期在户外作业，仪表的温控开关装在仪表内部，能够实现冷却系统的关闭、报警以及启动，使控制中心接收温度信号，将变压器的油温显示出来。

1.3 技术指标以及计量性能的要求（1）对显示误差的要求。

在检测时允许检测仪器有一定数值的误差，不过准确程度的级别应该限制误差的标准。

（2）进行标准的设定。

在检测时温度计上所显示的误差的示值应该超过误差的最大值的1.5倍。
