变压器绕组温控器原理简介变压器是电力系统中广泛应用的一种电气设备，它主要用于变换交流电压的大小。
而变压器绕组温控器则是一种用于监测和控制变压器绕组温度的装置，其原理及工作机制将在本文中详细讨论。
什么是变压器绕组温控器变压器绕组温控器是一种用来监测和控制变压器绕组温度的装置。
它通过感应变压器绕组的温度变化，采集和处理温度信号，并根据事先设定的温度范围，控制附加设备（如风扇、散热片等）的工作状态，以保持变压器绕组的温度在安全范围内。
变压器绕组温控器的原理变压器绕组温控器的原理主要基于以下几个方面：温度传感器、信号采集与处理、温度控制和故障报警。
温度传感器温度传感器是变压器绕组温控器中最核心的部件之一，它用于感应变压器绕组的温度。
常见的温度传感器有热敏电阻、热电偶和红外线温度传感器等。
通过将温度传感器安装在变压器绕组的关键位置，能够准确感知绕组的温度变化。
信号采集与处理温度传感器感应到的温度信号需要经过采集与处理，以便于后续的控制和监测。
一般情况下，温度信号会通过模拟信号转换为数字信号，并经过滤波和放大等处理，以提高信号的稳定性和准确性。
随后，这些信号将被送入温度控制系统进行进一步的处理。
温度控制温度控制是变压器绕组温控器的核心功能之一。
基于经过采集和处理的温度信号，温度控制系统会与附加设备（如风扇、散热片等）进行沟通，并根据事先设定的温度阈值，自动调节附加设备的工作状态，以控制绕组的温度在可接受范围内。
当温度超过设定的阈值时，温度控制系统会启动附加设备以进行散热，以确保变压器绕组的温度不超过安全限度。
故障报警除了温度的实时监测和控制外，变压器绕组温控器还应具备故障报警功能。
当温度传感器检测到异常的温度情况时，如温度过高或温度异常波动等，温度控制系统会立即发出警报，并采取相应的措施，如停止变压器运行、切断电源等，以避免变压器因温度过高而损坏。
变压器绕组温控器的应用变压器绕组温控器广泛应用于变压器的监测和控制中。
干式变压器温度控制器使用说明书干式变压器温度控制器使用说明书1、简介1.1 产品概述干式变压器温度控制器是一种用于监控和控制干式变压器温度的设备，能够确保变压器的正常运行。
1.2 主要特点- 高精度温度测量- 温度报警功能- 温度监控记录- 远程控制功能- 简便的操作界面2、使用前准备2.1 检查设备完整性在使用前，请检查设备是否完整，并确保所有附件齐全。
2.2 安装位置选择选择安装位置时，请确保设备与变压器之间的距离适宜，并且通风良好。
3、设备安装3.1 安装步骤1、将设备固定在合适的位置上。
2、连接设备电源，并确认电源指示灯亮起。
3、连接温度传感器，并确保传感器传输线路正常连接。
3.2 连接示意图4、操作说明4.1 设备启动在接通电源后，设备将自动启动。
4.2 参数设置通过操作界面，可对温度控制器的参数进行设置，如报警温度、报警延时等。
4.3 温度展示设备将实时显示变压器的温度，并可根据温度变化进行曲线展示。
4.4 报警处理当温度超过设定的报警温度或延时后，设备将发出声音和光闪烁等报警信号。
4.5 远程控制可通过远程控制接口，通过计算机或其他设备对温度控制器进行操作和监控。
5、注意事项5.1 温度探头安装安装温度探头时，请注意探头的位置和接触情况，确保能准确测量变压器的温度。
5.2 温度监控记录设备自带温度监控记录功能，可以记录变压器的温度变化情况，方便后续查阅和分析。
5.3 维护保养定期检查设备和温度探头的运行状况，确保其正常工作，并及时处理异常情况。
附件：设备安装示意图、操作界面截图、远程控制接口连接图。
法律名词及注释：- 温度探头：用于测量变压器温度的传感器。
- 温度监控记录：记录变压器温度变化情况的功能。
- 报警温度：设定的超过温度阈值时触发报警的温度值。
- 报警延时：设定的报警温度达到后延时多长时间才触发报警。
变压器温度控制器安全操作及保养规程随着电力工业的不断发展，变压器作为其中非常重要的设备，扮演着将电能从高电压输送到低电压的重要角色。
变压器的正常工作需要温度控制器的作用，但是如果操作不当或者保养不规范，容易导致设备故障和安全事故发生，因此，本文将从变压器温度控制器的安全操作及保养规程进行详细阐述。
变压器温度控制器的工作原理变压器温度控制器是一种能够防止变压器温度过高的电器设备。
在变压器正常工作时，变压器油的温度会随着电流的流过而升高，一旦超过了变压器工作所需的最高温度，变压器就会出现绝缘老化、短路等故障，严重时会引起火灾事故。
因此，变压器温度控制器就是用来控制变压器油温不超过一定范围，以保证变压器的安全稳定运行。
变压器温度控制器的安全操作变压器温度控制器是一种高压设备，为了保证安全，需要注意以下操作规范：1. 长时间不用的情况下，需要定期检查当变压器温度控制器长时间不用的时候，需要定期检查是否表现良好，以及电缆接线和仪表开关是否紧固牢靠，并进行试运行。
2. 移动中需要注意当需要移动变压器温度控制器的时候，要注意避免电缆受到损坏，移动过程中要轻拿轻放，不能重物碾压。
3. 测量之前必须断开电源当需要对变压器温度控制器进行电气量测时，必须断开电源，并采用安全可靠的工具和设备进行测量。
4. 定期检查仪表的准确度在变压器温度控制器的使用过程中，要定期检查温度控制器的仪表准确度，以保证各项指标正常。
5. 定期检查冷却系统在变压器温度控制器的使用过程中，需要定期检查冷却系统的运行情况，保证散热管的通畅，以免油温过高导致安全事故的发生。
变压器温度控制器的保养规程为了更好的保护变压器温度控制器，需要做好以下保养规程：1. 定期更换变压器油当变压器油使用时间久了，油质会变差，容易引发变压器故障，因此需要定期更换变压器油。
2. 定期清洗散热管为了保证变压器温度控制器的散热功能，需要定期清洗与检查所用散热管是否通畅，以确保接触良好，并将清洗记录做好备份。
第三章干式变压器温度控制器操作
3.1 温度控制器面板说明
1.超温报警指示灯（绿色）；
2. 超温跳闸指示灯（红色）；
3. 风机状态指示灯（黄色）；
4. 故障报警指示灯（红色）；
5. 巡回显示状态指示灯（红色）；
6. 最大值显示状态指示灯（绿色）；
7. 测量相序及提示符显示器；
8. 测量值及参数显示器；
9. 风机手动/自动控制状态指示灯（绿色）；10. 复位键；11. 减数键（巡回/最大值显示状态切换键）；12. 参数设定键；13. 增数键（风机手动/自动控制状态切换键）
3.2 温控器自检
温控器在正常测量工作状态下，按[SET]键，进入参数设定状态，D1显示状态提示符, D2显示参数提示符和设定的参数值，“巡回”和“最大”两个指示灯同时亮。
在设定状态中，按一次▲键，显示的参数值增1，按住该键不放，可进行快速增数。
正常工作状态下按▲键可切换风机处于手动控制状态或自动控制状态。
在设定状态中，按一次▼键，显示的参数值减1，按住该键不放，可进行快速减数。
正常工作状态下按▼键可切换温控器处于最大值显示或各相巡回显示状态。
需要对温控器进行手动复位时，按
3.4 温度控制器操作流程。

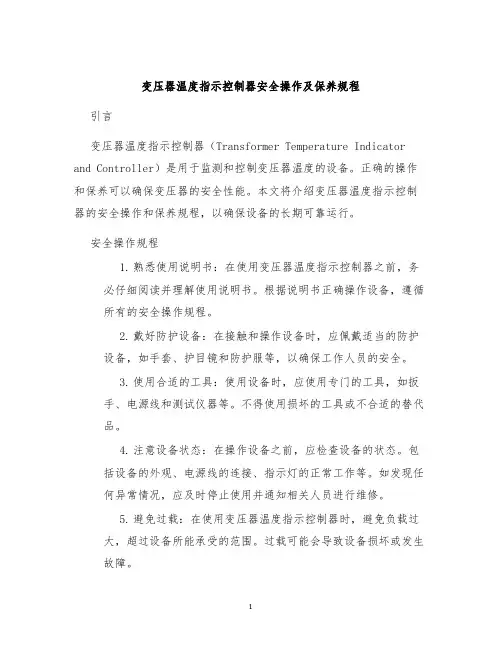

变压器温度指示控制器安全操作及保养规程引言变压器温度指示控制器（Transformer Temperature Indicator and Controller）是用于监测和控制变压器温度的设备。
正确的操作和保养可以确保变压器的安全性能。
本文将介绍变压器温度指示控制器的安全操作和保养规程，以确保设备的长期可靠运行。
安全操作规程1.熟悉使用说明书：在使用变压器温度指示控制器之前，务必仔细阅读并理解使用说明书。
根据说明书正确操作设备，遵循所有的安全操作规程。
2.戴好防护设备：在接触和操作设备时，应佩戴适当的防护设备，如手套、护目镜和防护服等，以确保工作人员的安全。
3.使用合适的工具：使用设备时，应使用专门的工具，如扳手、电源线和测试仪器等。
不得使用损坏的工具或不合适的替代品。
4.注意设备状态：在操作设备之前，应检查设备的状态。
包括设备的外观、电源线的连接、指示灯的正常工作等。
如发现任何异常情况，应及时停止使用并通知相关人员进行维修。
5.避免过载：在使用变压器温度指示控制器时，避免负载过大，超过设备所能承受的范围。
过载可能会导致设备损坏或发生故障。
6.合理使用电源：使用设备时，应确保电源稳定，电压合格。
避免电源过高或过低，以免对设备造成损害。
保养规程1.定期清洁：定期对变压器温度指示控制器进行清洁，除去灰尘和杂物，确保空气畅通。
可以使用软布轻拭，避免使用带有酸性或腐蚀性的清洁剂。
2.检查连接线路：定期检查设备的连接线路，确保电源线连接稳定可靠，避免线路老化或接触不良导致的故障。
3.校准温度指示：定期校准变压器温度指示控制器的温度指示准确性。
可以使用标准温度计进行比对，如发现偏差较大，应及时进行校准。
4.检查控制器功能：定期检查变压器温度指示控制器的控制功能是否正常。
如温度控制、报警功能等，确保设备能够正常工作。
故障排除在使用变压器温度指示控制器时，可能会遇到以下故障情况： 1.温度指示不准确：如果温度指示偏离实际温度较大，可以先进行校准，如仍存在问题，应联系专业人员进行维修。
干式变压器温控器引言干式变压器温控器是一种用于控制干式变压器温度的设备。
干式变压器是一种电力变压器，其绝缘材料是干燥的，而不是使用液体绝缘剂。
干式变压器的特点是维护方便、环境适应性强以及不易发生火灾等优点。
然而，干式变压器也存在着温度过高的问题，因此需要使用温控器来监测和控制其温度。
温控器原理温控器是一种基于温度传感器和控制回路的设备，用于测量和调节干式变压器的温度。
温度传感器通常使用热敏电阻、热电偶或半导体传感器。
当温度传感器感知到干式变压器的温度超过设定阈值时，温控器会通过控制回路触发相应的控制动作，例如关闭风扇或报警。
温控器的工作原理温控器的工作原理可以分为以下几个步骤：1.温度传感器测量干式变压器的温度。
2.温度传感器将测量到的温度信号转换为电信号。
3.电信号通过放大电路被放大，然后传递给比较器。
4.比较器将测量到的温度与设定阈值进行比较。
5.如果测量到的温度超过设定阈值，比较器将触发控制回路。
6.控制回路根据比较器的信号触发相应的控制动作，例如关闭风扇或报警。
7.控制动作持续到温度降低到设定阈值以下，然后温控器进入待机状态等待下一次温度超过设定阈值。
温控器的特点干式变压器温控器具有以下几个特点：1.精确度高：温控器使用先进的传感器和控制技术，能够对干式变压器的温度进行精确测量和控制。
2.可调节性强：温控器可以根据实际需求进行温度阈值的设定，以满足不同工作环境下的要求。
3.高可靠性：温控器采用优质的元器件和可靠的控制算法，具有较高的可靠性和稳定性。
4.易于安装和维护：温控器的安装和维护都比较简单，可以快速替换和修复。
5.安全性高：温控器能够及时检测和控制干式变压器的温度，避免温度过高导致火灾等安全问题的发生。
应用领域干式变压器温控器广泛应用于以下领域：1.电力系统：用于变电站、电力配电室等干式变压器的温度控制。
2.工业生产：用于工厂设备、机械设备等的温度控制。
3.石油化工：用于石油、化工等领域的干式变压器温度监测和控制。
变压器温控器原理及故障分析摘要：温控器对变压器温度的监测与运行状态都起到了很大作用。
本文简单介绍了变压器温控器的功能以及变压器油面与绕组温度的测量方法，分别介绍雅力士变压器油面温控器以及绕组温控器的结构域原理，最后对变压器运行中，温控器出现的一些故障进行分析，并提出相关的处理方法。
关键词：变压器；温控器；原理；故障分析变压器运用温度控制器主要为了测量与监控变压器油面、绕组温度的仪表。
变压器温度控制器不仅仅能够对变压器油面与绕组的温度进行监测，同时还对变压器冷却系统的开关系统进行把控、预警以及事故跳闸等多种功用，从而实现对变压器运行状况进行远程控制与监测，温度控制器也是变压器的重要的保护设备之一。
温度控制器作为温度传感元件，主要是对变压器温度进行检测，为变压器的安全运行提供保障。
但是温度控制器所面临的故障也为检修工作带来很大不便，严重影响了设备的可使用性。
一、温度控制器对变压器油面、绕组温度的测量方法运用温度控制器对变压器油面温度的测量方法实际很简单，通常状况下，只要在变压器的顶端安装孔内埋设传感器即可，常用到的传感器有压力式传感器以及Pt100铂电阻传感器等，通过传感器可直接测量变压器油面的温度。
运用温度控制器对变压器绕组热点温度的测量，常用到的主要有直接测量法、热模拟测量法以及间接计算测量法。
直接测量法比较简单，将传感器装设在变压器的绕组中，运用温度测量仪来测得变压器绕组的温度。
直接测量法运用光纤技术测得的温度更加准确，主要在变压器绕组的制造时接埋设光纤，埋设的点越多，测量的温度也就越准确。
结合光纤技术的直接测量法，相对来说技术比较复杂，成本也比较高，这种方法主要运用于变压器试验中与热模拟测量法进行比较时，主要对热模拟测量出现的差错进行校对和改正。
热模拟测量法是依据变压器负载产生的损耗与负载电流正比平方关系，以此而形成的一种测量方式。
这种测量方法是在结合在油面温度表的同时，配上电流匹配器以及电热元件，通过温度叠加的方式进行变压器绕组温度测量。

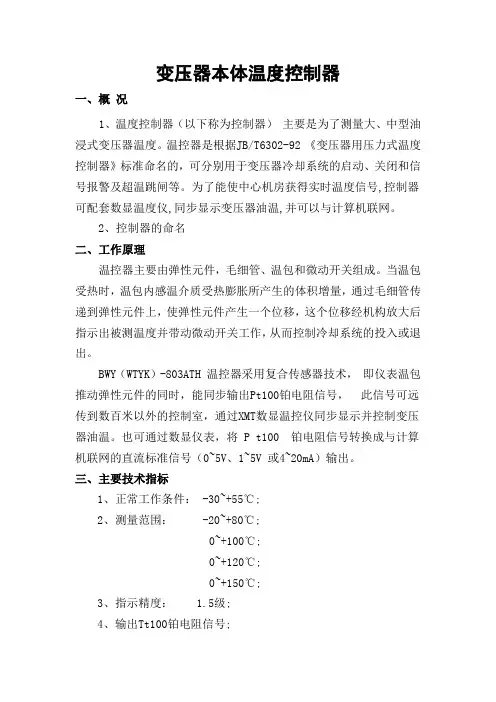

变压器本体温度控制器一、概况1、温度控制器（以下称为控制器）主要是为了测量大、中型油浸式变压器温度。
温控器是根据JB/T6302-92 《变压器用压力式温度控制器》标准命名的，可分别用于变压器冷却系统的启动、关闭和信号报警及超温跳闸等。
为了能使中心机房获得实时温度信号,控制器可配套数显温度仪,同步显示变压器油温,并可以与计算机联网。
2、控制器的命名二、工作原理温控器主要由弹性元件，毛细管、温包和微动开关组成。
当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
BWY（WTYK）-803ATH 温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100铂电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。
也可通过数显仪表，将 P t100 铂电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V 或4~20mA）输出。
三、主要技术指标1、正常工作条件： -30~+55℃;2、测量范围： -20~+80℃;0~+100℃;0~+120℃;0~+150℃;3、指示精度： 1.5级;4、输出Tt100铂电阻信号;5、控制性能：5.1、设定范围：全量程可调；5.2、设定精度：±3 ℃；5.3、开关差： 6 ±2 ℃；5.4、额定功率: AC 220V/3A;5.5、标准设定值：K1=55 ℃， K2=65 ℃， K3=80 ℃。
（局规定： K1=45 ℃ K2=55 ℃）四、调试1、计量标准器及配套设备量标准器及配套设备（包括计算机及软件，下同）的配置应当科学合理，完整齐全，计量特性必须符合相应计量检定规程或技术规范的规定，并能满足开展检定或校准工作的需要。
计量标准器及主要配套设备均应有连续、有效的检定或校准证书（包括符合要求的溯源性证明文件，下同）。
力得干式变压器温度控制器说明书一、产品介绍力得干式变压器温度控制器是一种用于干式变压器的温度监测和控制的装置。
它通过感知变压器的温度变化并及时采取相应的控制措施，以保证变压器运行时的安全性和稳定性。
二、工作原理力得干式变压器温度控制器通过多个温度传感器对变压器的不同部位进行实时监测。
当变压器温度超过预设的安全范围时，控制器会自动触发报警装置并采取相应的控制措施，如切断输入电源或启动风扇，以降低变压器温度。
三、主要功能1. 温度监测：力得干式变压器温度控制器能够对变压器的不同部位进行精确的温度监测，及时感知温度的变化。
2. 温度控制：当变压器温度超过预设的安全范围时，控制器会根据不同的情况采取相应的控制措施，确保变压器的温度保持在安全范围内。
3. 报警功能：当变压器温度超过预设的安全范围时，控制器会触发报警装置，及时提醒操作人员进行处理。
4. 远程监控：力得干式变压器温度控制器可以与监控中心进行连接，实现远程监控和管理，提高变压器的安全性和运行效率。
四、使用方法1. 安装：将力得干式变压器温度控制器安装在变压器上，并连接好相应的传感器和报警装置。
2. 设置参数：根据具体的变压器要求，设置控制器的参数，如温度报警值、温度控制范围等。
3. 启动控制器：将控制器与电源连接后，按照说明书的要求进行启动操作，确保控制器正常工作。
4. 监控和维护：定期监测控制器的工作状态，确保传感器和报警装置的正常运行，及时处理异常情况。
五、注意事项1. 安全操作：在安装和维护过程中，务必断开电源，并采取必要的安全措施，避免触电和其他意外事故的发生。
2. 定期检查：定期检查控制器的工作状态，确保传感器和报警装置的正常运行，如有异常及时处理。
3. 避免过载：根据变压器的额定功率和工作环境，合理设置温度报警值和温度控制范围，避免过载运行。
4. 保持清洁：定期清洁控制器和传感器，确保其工作的准确性和稳定性。
5. 防水防潮：避免控制器和传感器受到水或潮湿环境的侵蚀，以免影响其正常工作。
干式变压器温度控制器说明书干式变压器温度控制器说明书1、引言1.1 目的本文档旨在提供干式变压器温度控制器的详细说明，包括产品的特点、安装步骤、使用方法和维护注意事项等内容，以帮助用户正确使用和维护该产品。
1.2 背景干式变压器温度控制器是一种用于监测和控制干式变压器温度的设备。
通过实时监测变压器的温度，当温度超过设定值时，控制器会触发报警或自动断电等保护措施，以避免设备过热损坏。
2、产品特点2.1 温度监测范围广本控制器适用于监测干式变压器的温度，温度范围可根据用户需求进行设置。
2.2 高精度温度传感器控制器采用高精度的温度传感器，能够准确测量变压器的温度，并确保及时有效地监测温度变化。
2.3 多种报警方式当变压器的温度超过设定值时，控制器可以通过声音报警、光闪报警等方式向用户发出警告信号，提醒用户采取相应的保护措施。
2.4 自动断电保护当变压器的温度超过临界值时，控制器会自动触发断电保护功能，以避免设备过热损坏。
3、安装步骤3.1 准备工作在安装控制器之前，请确保以下准备工作已完成：- 关闭变压器的电源。
- 清洁变压器表面，确保没有灰尘或杂物。
- 确保控制器的供电符合要求。
3.2 安装控制器按照以下步骤安装控制器：1、打开控制器包装盒，取出控制器及其配件。
2、将控制器固定在变压器表面，确保控制器与变压器接触良好。
3、连接控制器的电源线和变压器的电源线。
4、接通变压器的电源，控制器即可开始工作。
4、使用方法4.1 温度设定按照以下步骤设置控制器的温度阈值：1、按下控制器上的设置按钮，进入温度设定模式。
2、使用上下按键设置所需的温度阈值。
3、按下确认按钮保存设置。
4.2 报警处理当控制器触发报警时，请按照以下步骤处理：1、首先确认是否为真实的报警，可以通过观察温度显示或检查变压器是否异常工作来判断。
2、如果确认为真实报警，请采取相应的措施，如及时降低负荷、增加通风散热等，以降低变压器温度。
3、控制器上的复位按钮，以停止报警。
一、概述BWY-804型变压器温度控制器(以下简称804型温控器)是本公司根据JB/T 6302-92《变压器用压力式温度控制器》标准，在BWY-802、803型温度控制器的基础上研制开发的新一代产品。
适用于中、大型变压器作油温测量控制。
804型温控器具有以下新特点：1、适用范围广：针对变电所无人值班的智能化控制要求，本机能输出以下控制信号：（1）Pt100铂电阻；（2）直流4-20mA电流；（3）RS232、RS485通讯接口。
2、带有4组开关，开关可全量程设定，分别用于变压器冷却系统的控制，超温报警，超温跳闸等。
3、提供两种安装尺寸：为了满足不同用户的使用需求，本机推出两种安装尺寸，供用户选择。
（1）安装尺寸I：与BWY-802、803相同的安装尺寸，即JB/T 6302-92标准规定的安装尺寸。
我们推荐客户使用。
（2）安装尺寸Ⅱ：具有与部分进口仪表相同的安装尺寸，以方便部分原采用进口仪表现需更新仪表的客户使用。
二、型号命名804型温控器型号命名的具体含意如下：三、主要技术指标（一）804型温控器主要技术指标1、正常工作条件：-30~+55℃2、温度测量范围：0-100℃0-120℃0-150℃3、指标精确度：级4、控制性能：（1）设定范围：全量程可调（2）设定精确度：±3℃（3）开关差：6±2℃（4）额定功率：AC220V/3A（5）标准设定点：0-100℃：K1＝55℃K2＝65℃K3＝80℃K4＝90℃0-120℃：K1＝55℃K2＝65℃K3＝80℃K4＝100℃0-150℃：K1＝55℃K2＝65℃K3＝80℃K4＝130℃5、输出性能：（1）Pt100铂电阻；（2）直流4-20mA电流。
6、防护等级：IP557、仪表的外形及安装尺寸：（1）804型温控器的外形如图一。
（2）804型温控器的安装尺寸：①安装尺寸I （与BWY-802、803相同）见图一；②安装尺寸Ⅱ：拧下6只M4×10沉头螺钉，去掉安装底板就得到如图二所示安装尺寸。
