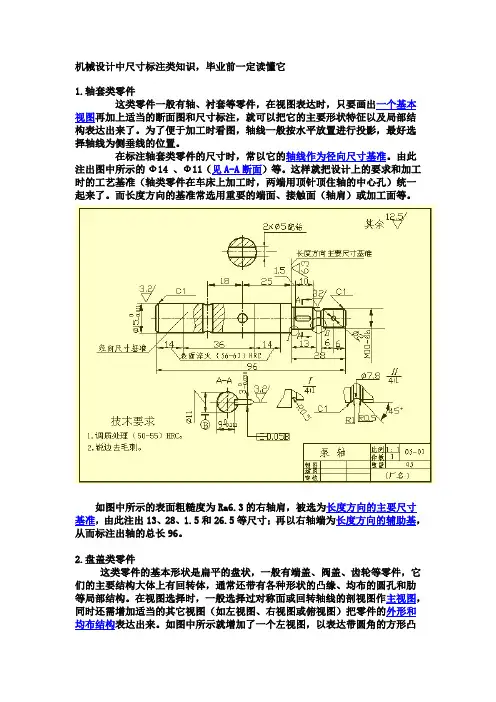

机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
机械设计手册腰型孔标注一、引言在机械设计中，腰型孔是一种常见的零部件，在进行图纸设计和标注时需要特别注意。
正确的腰型孔标注不仅可以提高生产效率，降低生产成本，还可以确保零部件之间的装配精度和可靠性。
本篇手册旨在介绍机械设计中腰型孔的标注规范，帮助设计人员更加准确地进行标注，以保证设计和制造的顺利进行。
二、腰型孔的定义和特点腰型孔是一种在机械零部件上常见的孔洞形状，其特点是孔的两侧直径不相等，造型呈现出一个“腰”的形状。
腰型孔常用于轴承座、固定座等零部件上，在机械装配中发挥着重要的作用。
由于其特殊的形状，腰型孔的标注需要一定的技巧和规范。
三、腰型孔标注的要点1. 标注位置：腰型孔的标注位置应放置于孔的中心位置，并且标注线应垂直于孔的轴线，以确保标注的准确性和清晰度。
2. 标注内容：腰型孔的标注应包括孔的尺寸、孔的形状和倾斜角度等信息。
尺寸标注应明确标示孔的两侧直径尺寸，形状标注应使用符号“Y”表示腰型孔，并标注倾斜角度。
3. 标注方式：腰型孔的标注应采用清晰、规范的标注方式，以确保图纸的可读性和准确性。
标注线条应细致清晰，字体应统一规范。
四、腰型孔标注的示例下面以一个实际的腰型孔标注示例进行说明：[示例图]在图中，腰型孔的标注包括孔的尺寸、形状和倾斜角度三个方面，其中尺寸标注清晰明了，形状标注使用符号“Y”表示腰型孔，倾斜角度也得到了准确标注。
五、腰型孔标注的注意事项1. 标注的准确性：腰型孔的标注应准确无误，尺寸、形状和倾斜角度的标注应符合实际的设计要求，以保证零部件的生产和装配精度。
2. 标注和图纸的一致性：腰型孔的标注应与图纸的其他标注保持一致，保证整体的图纸性质和可读性。
3. 标注的规范性：腰型孔的标注应遵循国家标准和行业规范，以保证标注的统一性和规范性。
六、结论腰型孔的正确标注对于机械设计和生产具有重要意义，能够提高设计效率，降低生产成本，保证零部件的装配精度和可靠性。
设计人员在进行腰型孔的标注时应特别注意标注位置、标注内容、标注方式以及注意事项，以确保标注的准确性和规范性。
机械设计手册腰型孔标注
机械设计手册中关于腰型孔的标注是一个重要的内容，下面将详细地介绍腰型孔的标注方法和注意事项。
一、腰型孔的定义和特点
腰型孔是一种非圆形的孔，其形状类似于人体的腰部，故称为腰型孔。
腰型孔通常用于特定的零件连接或固定，其优点是能够提供更大的接触面积，增加连接的稳定性和承载能力。
二、腰型孔的标注方法
1. 图纸标注：在图纸中，腰型孔应该用细实线画出其轮廓，并在孔的旁边标注腰型孔的尺寸和位置。
尺寸标注应包括腰型孔的长轴和短轴的长度，以及腰型孔的位置尺寸，如中心距、偏心距等。
2. 尺寸标注：腰型孔的尺寸应按照国家标准GB/T 4458.4-2016-T《机械制图尺寸注法》进行标注。
长轴和短轴的长度应标注在图纸的相应位置，并使用箭头指示腰型孔的方向。
3. 公差标注：腰型孔的公差应按照国家标准GB/T 1800.3-2009《机械制图公差与配合》进行标注。
公差应标注在尺寸线的上方或下方，并使用上下公差线表示公差的上下限。
4. 材料和表面处理：腰型孔的材料和表面处理应标注在图纸的技术要求中。
如需特殊要求，应在图纸中注明。
三、注意事项
1. 在标注腰型孔时，应确保尺寸和位置的准确性，以避免加工和装配时出现误差。
2. 腰型孔的尺寸和公差应按照国家标准进行标注，以确保加工和装配的一致性和互换性。
3. 在标注腰型孔时，应考虑到加工工艺的要求，如数控加工、钻孔、铣孔等，以确保加工的可行性和效率。
4. 腰型孔的材料和表面处理应根据零件的使用环境和性能要求进行选择，并在图纸中注明。
