变频器实用接线图原理图集锦(带参数值)

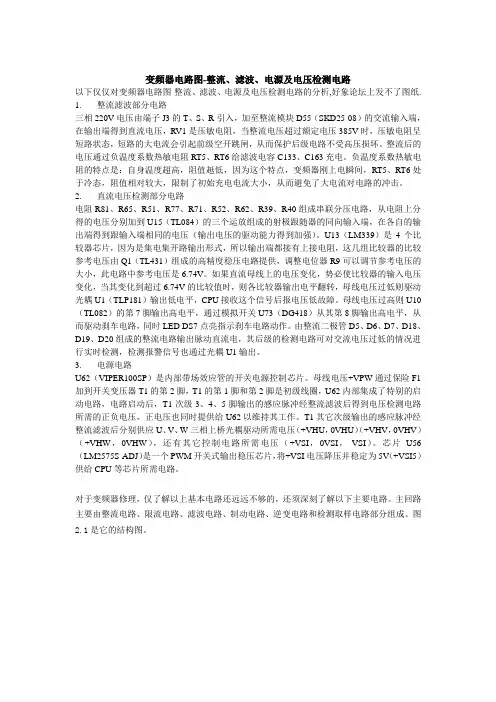

变频器电路图-整流、滤波、电源及电压检测电路以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸.1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。

整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。

负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。

2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。

U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。

如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。

母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。

由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。

变频器电路图-整流、滤波、电源及电压检测电路以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸.1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。

整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。

负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。

2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。

U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。

如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。

母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。

由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。

41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己理和接线图
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生

各种变频器接线图(2)PLC在行车电气控制回路改造中的应用附变频器接线图#e#1 引言某厂抓矿行车采用绕线式异步电动机转子串接频敏电阻器进行启动和调速，这种继电器-接触器控制方式在实际运行中存在着以下问题:(1) 行车工作环境恶劣，工作任务繁重，电动机所串频敏电阻器烧损、断裂和接地故障时有发生，造成电动机频繁烧损;(2) 由于机体震动及导电性粉尘环境，继电器-接触器控制系统的可靠性差、故障率高、维护困难、维护费用高、检修工人疲于维护;(3) 转子串频敏电阻器调速，机械特性软，负载变化时，运行不平稳，且运行中频敏电阻器长期发热，电能浪费严重;(4) 各接触器在大电流状态下频繁分断、吸合，造成电网高次谐波污染严重，电网功率因数低。

于是该厂采用了PLC代替了继电器-接触器控制，将变频器代替电动机转子串频敏电阻器的调速方式，改造后，运行效果显著，解决了以上问题。

2 PLC控制的行车变频拖动系统组成2.1 系统组成行车的大车、小车、抓斗提升、抓斗开闭电机都需独立运行，大车有两台电机同时驱动，小车、抓斗提升、抓斗开闭各为一台电机驱动，整个系统有5台电机。

为了保证各部分安全运行互不影响，采用了4台变频器拖动，并用4台PLC分别加以控制，系统组成如图1所示:图1 PLC控制变频拖动系统组成PLC接收主令控制器的速度控制信号，该信号为数字量控制信号，信号电平为AC220V。

这些信号包括:主令控制器发出的正、反转信号、电机过热保护信号、安全限位信号及启动、急停、复位、零锁等信号，全部信号采用汇点式输入。

PLC针对这些信号完成系统的逻辑控制功能，并向变频器发出起、停、正、反转及调速等控制信号，使电动机处于所需的工作状态。

变频器接收PLC提供的控制信号，并按设定向电机输出可变频、变压的电源，从而实现电机的调速。

操作人员按实际需要通过主令控制器向PLC发出各种控制信号。

提升电机在下放重物时，电机反转，由于重力加速度的原因，电机处于再生制动状态，拖动系统的机械能转化为电能，并存储在电压型变频器的滤波电容器的两端，使直流电压不断上升，甚至能够击穿电器绝缘，当电压上升到设定值时，接入泄能电阻来消耗直流电路的这部分能量，保证变频器安全运行。
