变频器完整电路图(清晰版)

变频器基本电路图目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。

1）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。

它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。

三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。

网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。

当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。

2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。

同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。

为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。

通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。

另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。

因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。

3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。

逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。

最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。

变频器基本电路图目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。

1）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。

它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。

三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。

网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。

当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。

2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。

同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。

为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。

通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。

另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。

因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。

3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。

逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。

最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。

变频器电路图-整流、滤波、电源及电压检测电路以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸.1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。

整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。

负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。

2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。

U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。

如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。

母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。

由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。

频器电路－电源电路1变频器的电源电路主要有三种：（１）串联稳压电源；（２）分立元件开关电源；（３）集成电路开关电源；第一种串联稳压电源是将220V或380V交流电压通过变压器变成各种所需的低压交流电，通过整流，滤波，稳压后输出稳定的直流电源。

早期的变频器有些是用这种电源，现在已经很少使用了，比如赫力，森兰。

下面主要介绍开关电源。

分立元件开关电源１．台安N2-2P5开关电源电路这个开关电源提供了4路电压：+12V，+15V，两路+5V。

2．安川G5A4015开关电源电路T1是高频变压器，Q1是开关管，R22，R24-R27是启动电阻，给开关管提供启动电压，开关管导通，反馈绕组产生的反馈电压经过R14，C7，D14到开关管，光耦PS2和Q2，D2，R4构成稳压电路。

R28，D16，C13是开关管截止时反向电压吸收电路，保护开关管。

开关管QM5HL-24可以用2SD2579替代。

这个开关电源提供了11路电压和一路欠压检测信号：上桥供电电压3路，下桥供电电压一路，+5V，+15V，-15V，+12V，+20V，两路24V变频器 ( Wed, 29 Jul 2009 18:21:39 +0800 )Description:变频器原理图变频器主要由模块，CPU控制板，电源驱动板组成，见上图．L1为进线电抗器，一般需外接，L2为直流电抗器，大部份变频器需要外接，象施耐德，丹佛斯变频器都内置了直流电抗器。

PM1为整流模块，PM2为逆变模块，一般小功率变频器是将整流和逆变整合在一起，大功率变频器整流和逆变都是分开的，功率越大电流越大，因为单一的整流和逆变的电流有限，所以整流和逆变可以并联使用。

PM3是制动晶体，15KW以下的变频器都内置制动晶体，外接一个制动电阻就能做能耗制动。

C1，C2是滤波电容，变频器功率越大，电容的容量就越大，滤波电容的耐压一般是450V，因为380V级的变频器整流滤流后的电压是600V，所以可以将两个耐压为450V的滤波电容串联使用，总的耐压就可以达到900V。

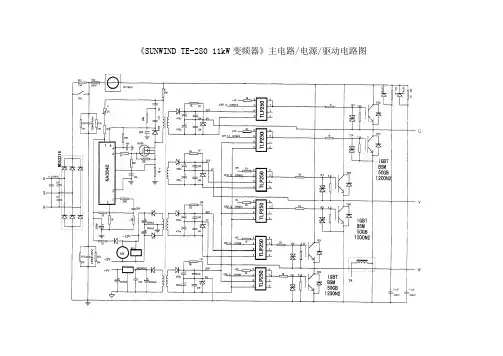

《SUNWIND TE-280 11kW变频器》主电路/电源/驱动电路图《SUNWIND TE-280 11kW变频器》主电路/电源/驱动电路图说这是我于2003年七月份测绘的第一张变频器的整机电路原理图，虽为小功率机型，但麻雀虽小，五脏俱全，变频器所应有的功能电路，本机器是全部具备的。

在这之前，已经安装和维修过变频器，但测绘变频器的电路，却是从这里开始的。

对于我，本电路图，因而具有里程碑式的纪念意义了。

将变频器主电路——三相整流输入电路和三相逆变输出电路、开关电源电路及驱动电路画到同一张上的电路图，这也是唯一的一张，尤其是将驱动IC与IGBT 模块的直接连接电路，这给不习惯将分立原理图合并起来看（作原理分析）的读者提供了诺大的方便。

因为小功率变频器，所以其三相整流桥为一个模块形式封装的集成器件，三相整流的脉变直流电压经充电电阻和充电继电器K1连接到直流回路的储能电容两端。

整机控制供电和驱动电路的电源，均是由开关电源电路提供的。

充电继电器的线圈供电及散热风扇的供电，是由开关电源+12V来提供的，此路供电也作为电源振荡芯片KA3842的反馈采样电压和上电起振后的供电电压，为开关管提供激励脉冲和调整开关管的导通和截止周期，达到稳压输出的目的。

+12V电源还作为数字控制子的控制电源；开关管采用场效应晶体管KA20，源极串联5Ω电阻将电流信号转变为电压信号，输入到KA3842的3脚，提供电流采样信号，开关管异常时，使输出电压降低或使开关电源停振，以保护开关管及负载电路的安全；5V稳压电路LM2940输出5V稳压电源，提供CPU电路的供电；驱动电路的四路供电，也是经由开关电源输出的。

六路由CPU主板来的逆变脉冲信号，输入到光耦器件TLP250的3脚，由输出侧两级电压互补型功率电路，输出正的激励电压和负的截止电压，经18Ω栅极电阻引入到IGBT逆变输出模块的触发端子上。

三相逆变桥的三个下桥臂，因是共直流回路“地”的，因而三相下桥臂的驱动电路可共用一组电源供电。

《康沃CVF-G-5.5kW变频器》主电路图《康沃CVF-G-5.5kW变频器》主电路图说这台5.5kW康沃变频器的主电路，就是一个模块加上四只电容器呀。

除了模块和电容，没有其它东西了。

在维修界，流行着这样的说法：宁修三台大的，不修一台小的；小机器风险大，大机器风险小。

小功率变频器结构紧凑，有时候检查电路都伸不进表笔去，只有引出线来测量，确实麻烦。

此其一；小功率变频器，主电路就一个模块，整流和逆变都在里面了。

内部坏了一只IGBT管子，一般情况下只有将整个模块换新，投入的成本高，利润空间小。

而且万一出现意外情况，换上的模块再坏一次，那就是赔钱买卖了。

要高了价，用户不修了，要低的价，有一定的修理风险。

如同鸡肋，食之无味，弃之可惜。

修理风险也大。

大机器空间大，在检修上方便，无论是整流电路还是逆变电路，采用分立式模块，坏一只换一只，维修成本偏偏低下来了。

而大功率变频器的维修收费上，相应空间也大呀。

修一台大功率机器，比修小的三台，都合算啊。

因变频器直流电路的储能电容器容量较大，且电压值较高，整流电路对电容器的直接充电，有可能会造成整流模块损坏和前级电源开关跳闸。

其实这种强Y 充电，对电容器的电极引线，也是一个大的冲击，也有可能造成电容器的损坏。

故一般在整流电路和储能电容器之间接有充电电阻和充电继电器（接触器）。

变频器在上电初期，由充电电阻限流给电容器充电，在电容器上建立起一定电压后，充电继电器闭合，整流电路才与储能电容器连为一体，变频器可以运行。

充电电阻起了一个缓冲作用，实施了一个安全充电的过程。

当负载转速超过变频器的输出转速，由U、V、W输出端子向直流电路馈回再生能量时，若不能及时将此能量耗散掉，异常升高的直流电压会危及储能电容和逆模块的安全。

BSM15GP120模块内置制动单元，机器内部内置制动电阻RXG28-60。

虽有内置制动电阻，但机器也有P1、PB外接制动电阻端子，当内置电阻不能完全消耗再行能量时，可由端子并接外部制动电阻，完成对电机发电的再生能量的耗散。

变频器原理图变频器主要由模块，CPU控制板，电源驱动板组成，见上图．L1为进线电抗器，一般需外接，L2为直流电抗器，大部份变频器需要外接，象施耐德，丹佛斯变频器都内置了直流电抗器。

PM1为整流模块，PM2为逆变模块，一般小功率变频器是将整流和逆变整合在一起，大功率变频器整流和逆变都是分开的，功率越大电流越大，因为单一的整流和逆变的电流有限，所以整流和逆变可以并联使用。

PM3是制动晶体，15KW以下的变频器都内置制动晶体，外接一个制动电阻就能做能耗制动。

C1，C2是滤波电容，变频器功率越大，电容的容量就越大，滤波电容的耐压一般是4 50V，因为380V级的变频器整流滤流后的电压是600V，所以可以将两个耐压为450V的滤波电容串联使用，总的耐压就可以达到900V。

R1是启动电阻，它的作用是在上电的时候限制滤波电容的充电电流，当电容充电完成后接触器K1动作，R1被旁路。

R2和R3的作用有两个：一是作放电电阻，关机后将电容上的电尽放放掉，另一个是均压，保持滤波电容上的电压相等。

CT是霍尔电流互感器，比如台安变频器的互感器型号是HY-15P，它的含义是通过互感器初级电流为0-15A时互感器的输出电压是0-4V。

互感器也有输出电流型的。

大部份变频器都是用的霍尔电流互感器，象西门子，华为等变频器用的是另一种检测方法，在输出U，V，W分别串联一个小电阻，通过检测电阻上的压降来检测电流。

SA1-SA3是进线压敏电阻，可以抑制瞬态过电压，起到保护变频器的作用。

T1是380V/220V电源变压器，小功率变频器的风扇都是12V或24V供电的，电源取自开关电源部份，大功率变频器的风扇是220V的，所以加了个变压器转换一下。

电源驱动板的作用：一是提供变频器所有的供电电源，二是将控制板的IGBT驱动信号进行隔离放大。

控制板相当于变频器的大脑，通过操作面板做人机对话，实现各种控制功能。

以上电路下面会分别详细介绍。

常用逆变电路原理双端工作的方波逆变变压器的铁心面积乘积公式为AeAc=Po(1＋η)/(ηDKjfKeKcBm)（1）式中：Ae(m2)为铁心横截面积；Ac(m2)为铁心的窗口面积；Po为变压器的输出功率；η为转换效率；δ为占空比；K是波形系数；j(A/m2)为导线的平均电流密度；f为逆变频率；Ke为铁心截面的有效系数；Kc为铁心的窗口利用系数；Bm为最大磁通量。

《康沃CVF-G-5.5kW变频器》主电路图《康沃CVF-G-5.5kW变频器》主电路图说这台5.5kW康沃变频器的主电路，就是一个模块加上四只电容器呀。

除了模块和电容，没有其它东西了。

在维修界，流行着这样的说法：宁修三台大的，不修一台小的；小机器风险大，大机器风险小。

小功率变频器结构紧凑，有时候检查电路都伸不进表笔去，只有引出线来测量，确实麻烦。

此其一；小功率变频器，主电路就一个模块，整流和逆变都在里面了。

内部坏了一只IGBT管子，一般情况下只有将整个模块换新，投入的成本高，利润空间小。

而且万一出现意外情况，换上的模块再坏一次，那就是赔钱买卖了。

要高了价，用户不修了，要低的价，有一定的修理风险。

如同鸡肋，食之无味，弃之可惜。

修理风险也大。

大机器空间大，在检修上方便，无论是整流电路还是逆变电路，采用分立式模块，坏一只换一只，维修成本偏偏低下来了。

而大功率变频器的维修收费上，相应空间也大呀。

修一台大功率机器，比修小的三台，都合算啊。

因变频器直流电路的储能电容器容量较大，且电压值较高，整流电路对电容器的直接充电，有可能会造成整流模块损坏和前级电源开关跳闸。

其实这种强Y充电，对电容器的电极引线，也是一个大的冲击，也有可能造成电容器的损坏。

故一般在整流电路和储能电容器之间接有充电电阻和充电继电器（接触器）。

变频器在上电初期，由充电电阻限流给电容器充电，在电容器上建立起一定电压后，充电继电器闭合，整流电路才与储能电容器连为一体，变频器可以运行。

充电电阻起了一个缓冲作用，实施了一个安全充电的过程。

当负载转速超过变频器的输出转速，由U、V、W输出端子向直流电路馈回再生能量时，若不能及时将此能量耗散掉，异常升高的直流电压会危及储能电容和逆模块的安全。

BSM15GP120模块内置制动单元，机器内部内置制动电阻RXG28-60。

虽有内置制动电阻，但机器也有P1、PB外接制动电阻端子，当内置电阻不能完全消耗再行能量时，可由端子并接外部制动电阻，完成对电机发电的再生能量的耗散。

变频器控制启动、停止、正/反转电路图详细讲解 变频器的控制，不外是启动，停止，正转，反转，调速这几样基本的逻辑，这些逻辑基本上要求是电平状态有效，而不是上升边缘有效，所以使用按钮开关控制变频器的时候，一般需要使用自保形式的按钮开关来完成，如果不是自保形式的，需要另外加中间继电器来做自保。

1、单开关启停变频器只通过RUN端子给高电平，变频器就可以启动了，当开关断开，相当于RUN端子变成了低电平，变频器就停止运行了。

这种情况使用一个自保按钮开关就可以满足变频器的启停控制，多出来的一个开关，可以用来做故障复位，接到RST上，当然是用非保持的开关更理想，当变频器有故障的时候，按一下复位开关，就可以清楚变频器的故障了。

因为没有单独的电位器给定，这时候可以通过操作面板来给定频率。

上边的逻辑，当然也可以通过PLC之类的逻辑控制器来完成。

2、双开关实现正反转启停有些场合需要控制变频器正反转，而交流异步电机虽然可以在变频器输出端把任何两条相线调转就能反转，但是操作起来比较麻烦费劲，而变频器都带有反转直接启动控制功能。

比如一个开关接到变频器的正转端子（有些是FWD，这里是DI1)，这时候变频器会正转，开关当然要选择保持式的，当开关断开后，变频器会直接停止。

文章来源网络，目的在于分享给广大电友，如有侵权烦请联系删除！同样，当另外一个开关接到变频器的反转端子（有些是REV，这里是DI2)，这时候变频器会反正，开关同样要保持式的，当开关断开后，变频器会停止运行。

如果没有外接电位器，同样可以通过面板来给定变频器的频率值。

3、一个开关控制启停，另外一个控制转速给定上边已经说到一个开关控制变频器启停的情况了，另外一个开关其实还可以用来做转速给定的，最简单的，比如点动控制，有些变频器特别是欧系的，可以通过内部参数设定多功能端子，可以把一个开关设置成点动形式，这样通过这个开关可以控制变频器工作在点动状态，点动状态变频器往往会以5%的转速运行，当然这个值还可以通过面板另外修改的。

旋转开关控制变频调速电动机正反转电路型号：YP2-100L1-4额定电压：380V接法：Y额定电流：5.1A绝缘等级：F空载电流：2.5A功率：2.2KW功率因数：0.81使用频率范围：额定频率：50Hz恒功率频率范围：额定转矩：14.9N.m前后轴承：防护等级：IP54旋转开关控制变频调速电动机正反转电路FR型号：额定电压：接法：Y额定电流：绝缘等级：F空载电流：功率：2.2KW功率因数：额定频率：额定转矩：前后轴承：防护等级：变频调速电动机正反转电路FR型号：额定电压：380V接法：Y额定电流：5.1A绝缘等级：F极空载电流：2.5A功率：2.2KW功率因数：0.81使用频率范围：额定频率：50Hz额定转矩：前后轴承：防护等级：IP54FR型号：额定电压：380V 接法：Y额定电流：5.1A 绝缘等级：F空载电流：2.5A 功率：2.2KW功率因数：0.81使用频率范围：额定频率：50Hz额定转矩：前后轴承：防护等级：IP54旋转开关控制变频调速电动机正反转电路型号：额定电压：380V接法：Y额定电流：5.1A绝缘等级：F空载电流：2.5A功率：2.2KW功率因数：0.81使用频率范围：额定频率：50Hz恒功率频率范围：额定转矩：前后轴承：防护等级：IP54旋转开关控制变频调速电动机正转电路型号：YP2-100L1-4额定电压：380V接法：Y额定电流：5.1A绝缘等级：F空载电流：2.5A功率：2.2KW功率因数：0.81使用频率范围：额定频率：50Hz恒功率频率范围：额定转矩：14.9N.m前后轴承：防护等级：IP54旋转开关控制变频调速电动机正反转多段频率电路型号：YP2-100L1-4额定电压：380V接法：Y额定电流：5.1A绝缘等级：F空载电流：2.5A功率：2.2KW功率因数：0.81使用频率范围：30-60Hz额定频率：50Hz恒功率频率范围：额定转矩：14.9N.m前后轴承：防护等级：IP54旋转开关控制变频调速电动机正反转电路FR型号：额定电压：接法：Y额定电流：绝缘等级：F空载电流：功率：2.2KW功率因数：额定频率：额定转矩：前后轴承：防护等级：旋转开关控制变频调速电动机正反转电路制图：大庆油田电力培训中心---于宝水型号：YP2-100L1-4额定电压：380V接法：Y额定电流：5.1A绝缘等级：F空载电流：2.5A功率：2.2KW功率因数：0.81使用频率范围：30-60Hz额定频率：50Hz恒功率频率范围：额定转矩：14.9N.m前后轴承：6206/C3 6206/C3防护等级：IP5412LW39B-16转换开关原理图点动、连续运行变频调速电动机控制电路4FMUL1L2L3N风机变频多步频率控制调速电路制图：大庆油田电力培训中心---于宝水型号：额定电压：接法：Y额定电流：绝缘等级：F 空载电流：功率：2.2KW 功率因数：额定频率：额定转矩：14.9N.m前后轴承：6206/C3 6206/C3防护等级：IP54UU变频输出变频输入工频变频器专用仪表L N富士FRN2.2G11S-4CX 制图：大庆油田电力培训中心---于宝水PE制图：大庆油田电力培训中心---于宝水额定频率：50Hz恒功率频率范围：50-60Hz 额定转矩：14.9N.m前后轴承：6206/C3 6206/C3防护等级：IP54FR型号：额定电压：380V 接法：Y额定电流：5.1A 绝缘等级：F空载电流：2.5A 功率：2.2KW功率因数：0.81使用频率范围：额定频率：50Hz 额定转矩：前后轴承：防护等级：IP54。

一、变频器开关电源电路变频器开关电源主要包括输入电网滤波器、输入整流滤波器、变换器、输出整流滤波器、控制电路、保护电路。

我们公司产品开关电源电路如下图，是由UC3844组成的开关电路：开关电源主要有以下特点:1,体积小,重量轻:由于没有工频变频器，所以体积和重量吸有线性电源的20~30%2，功耗小，效率高：功率晶体管工作在开关状态，所以晶体管的上功耗小，转化效率高，一般为60~70%，而线性电源只有30~40%二、二极管限幅电路限幅器是一个具有非线性电压传输特性的运放电路。

其特点是：当输入信号电压在某一范围时，电路处于线性放大状态，具有恒定的放大倍数，而超出此范围，进入非线性区，放大倍数接近于零或很低。

在变频器电路设计中要求也是很高的，要做一个好的变频器维修技术员，了解它也相当重要。

1、二极管并联限幅器电路图如下所示：2、二极管串联限幅电路如下图所示：三、变频器控制电路组成如图1所示，控制电路由以下电路组成：频率、电压的运算电路、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路。

在图1点划线内，无速度检测电路为开环控制。

在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行控制更精确的闭环控制。

1)运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。

2)电压、电流检测电路与主回路电位隔离检测电压、电流等。

3)驱动电路为驱动主电路器件的电路，它与控制电路隔离使主电路器件导通、关断。

4)I/0输入输出电路为了变频器更好人机交互，变频器具有多种输入信号的输入(比如运行、多段速度运行等)信号，还有各种内部参数的输出“比如电流、频率、保护动作驱动等)信号。

5)速度检测电路以装在异步电动轴机上的速度检测器(TG、PLG等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
