EBZ160TY型掘进机电气系统（快开门）
说明书
煤炭科学研究总院山西煤机装备有限公司电气公司
警告
该电气系统为EBZ160TY型掘进机配套产品，严禁用于其它设备或系统控制中。在使用说明书中我们提出了各部分操作中的安全声明，希望用户能够严格按照说明书进行使用，如由于有违背安全声明和说明书的操作而造成人员或设备的损伤，我方将不负任何责任！
1 一、系统的组成及结构
安全声明：1、严禁与掘进机电气系统不相关或者标示不明的设备连入系统。
2、本系统不允许用户自行调整结构和布线。
3、严格按照安全规程要求，配备专用的馈电开关给掘进机供电，且保证馈电开关漏电、过流、过载等保护的可靠、准确。
本章详细地介绍了EBZ160TY型掘进机电控系统的组成，即所有电器元件在箱体中的分布，并给出了详细的技术参数，使用户能够很好的使用和维护该电气系统。
1 系统的组成及分布
1.1 组成
电气系统由前级馈电开关、KXJ-280/1140（660）E型矿用隔爆兼本质安全型电气控制箱、CXB-24/8型矿用隔爆型掘进机电控箱用操作箱、XSB-Ⅱ型矿用隔爆型显示器、XEFB-127(36)/150隔爆型蜂鸣器、DGY35/48(36)B(B) 矿用隔爆型机车照明灯、BZA1-5/127-2型矿用隔爆型控制按钮、KGJ16A遥控瓦斯传感器以及驱动掘进机各工作机构的防爆电动机和连接电缆组成。电气设备系统如附图1所示，电气设备明细表见表 2 1-1。驱动掘进机各工作机构电动机特征列于表1-2。
EBZ160TY型掘进机电控设备KXJ-280/1140（660）E型矿用隔爆兼本质安全型电气控制箱（以下简称电控箱）、CXB-24/8型矿用隔爆型掘进机电控箱用操作箱（以下简称操作箱）、XSB-Ⅱ型矿用隔爆型显示器（以下简称显示器），符合我国的煤矿安全规程、防爆规程和有关规程、标准的规定，适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，控制EBZ160TY型掘进机切割电机、油泵电机及备用电机的运转，并对电机及有关线路进行保护。
EBZ160悬臂式掘进机
产品说明书
执行标准：MT/T238.3-2006
Q/TK1052-2010
地址:山西省太原市高新技术开发区电子街25号
电话:0351-7867499 传真:0351-3042067
邮政编码:030032 电子信箱:tmmc@
操作人员必须进行相应的煤矿安全规程培训
使用者在使用前必须认真阅读本产品说明书
太原矿山机器集团有限公司
2010年7月 EBZ160悬臂式掘进机说明书
太原矿山机器集团有限公司 1
目 录 安 全 警 示 ................................................................... 4 1.概述 ........................................................................ 6 1.1 产品特点 ............................................................. 6 1.2 主要用途及适用范围 ................................................... 6 1.3 产品型号、名称和型号含义 ............................................. 6 1.4 使用环境条件 ......................................................... 7 1.5 安全保护: ............................................................ 7 2. 各部件结构特征与工作原理 ................................................... 8 2.1 总体结构及工作原理 ................................................... 8 2.2 截割机构 ............................................................ 11 2.3 装载机构 ............................................................ 13 2.4 运输机构 ............................................................ 14 2.5 本体装配 ............................................................ 16 2.6 行走机构 ............................................................ 16 2.7 后支撑装置 .......................................................... 17 2.8 液压系统 ............................................................ 18 2.9 水系统 .............................................................. 19 3. 技术特征 ................................................................. 19 3.1 总体参数 ............................................................ 19 3.2 截割部 .............................................................. 19 3.3 铲板部（液压马达驱动） .............................................. 20 3.4 运输机（液压马达驱动） .............................................. 20 3.5 行走部（液压马达驱动） .............................................. 20 3.6 液压系统 ............................................................ 21 3.7 油缸主要参数 ........................................................ 21 3.8 水系统 .............................................................. 21 3.9 电气系统 ............................................................ 22 4. 各部的安装与调整 ......................................................... 23 4.1 安全警示 ............................................................ 23 4.2 机器的解体 .......................................................... 24 4.3 向井下运输顺序和要求 ................................................ 24 4.4 装配方法及起吊安装图 ................................................ 26 4.5 在井下的装配顺序 .................................................... 28 4.6 装配时的注意事项 .................................................... 29 4.7 各部分的调整及调整注意事项 .......................................... 29 4.7.1 运输机构链条和链环的张紧 ...................................... 29 4.7.2 履带的张紧调整 ................................................ 30 4.7.3 液压部分的调整： .............................................. 30 4.7.4 水系统的调整 .................................................. 31 5. 使用操作 ................................................................. 31 EBZ160悬臂式掘进机说明书
第三章 施工工艺
第一节 施工方法及施工顺序
一、施工方法
北翼回风大巷采用炮掘开门，使用刮板运输机配合出渣；开门施工60m后，采用掘进机掘进，胶带输送机出渣。
二、炮掘段施工顺序
1）炮掘施工工艺：安全检查（检查瓦斯）、准备施工----打眼----检查瓦斯----装药联线----检查瓦斯----警戒----放炮----检查瓦斯----安全检查----临时支护----出货----顶部支护----帮部支护----全面验收进行下一循环。
2）爆破作业
炮掘巷道采用打眼爆破的方法进行掘进，爆破后，人工配合刮板运输机进行出货。
3）爆破方式
掏槽方式：斜眼掏槽法。
装药结构：正向装药。
炸药选用矿用水胶炸药
附图4: 北翼回风大巷炮眼布置示意图
4）炮掘支护技术要求
1、每班开工前、爆破后，严格执行敲帮问顶制度，严禁空顶作业。
2、打眼前，应熟悉巷道炮眼布置图表，点好炮眼，然后打眼。炮眼应平直，眼底落在同一平面；爆破后，巷道成形规整，做到帮直、顶平，不欠挖，局部超挖不超过200mm；煤岩性发生变化时，及时调整爆破参数，采用多打眼、少装药、放小炮的方法施工。
三、综掘机施工顺序
1、生产工艺流程：
交接班、安全检查（检查瓦斯）、准备施工——掘进机割、装、运——运料——临时支护——永久支护——全面验收进行下一循环。
2、检修工艺流程：
检修前准备——检修掘进机各部位、加油、更换截齿、检修各部溜子、皮带机、其他工作——正常掘进。
3、掘进机截割工艺：
掘进机采用横向往复截割，截割时将截割头调至巷道中，由巷道下中部开口进刀，左右摆动先割出槽窝，形成自由面，然后由下向上进行截割，待截割完毕支护完好后在进行下循环。
附图5: 北翼回风大巷综掘机截割工艺图
600mm600mm600mm600mm5600(5400)mm4200(4000)mm600mm
第二节 装、运岩（煤）方式
一、装岩（煤）方式

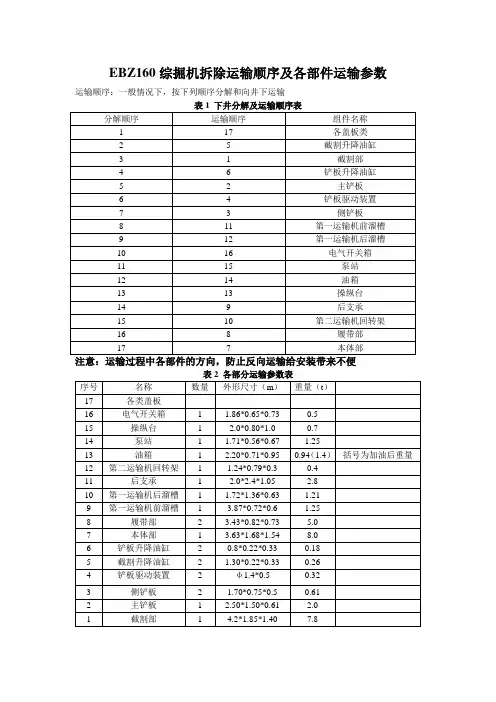

EBZ160综掘机拆除运输顺序及各部件运输参数
运输顺序：一般情况下，按下列顺序分解和向井下运输
表1 下井分解及运输顺序表
注意：运输过程中各部件的方向，防止反向运输给安装带来不便
表2 各部分运输参数表
序号 名称 数量 外形尺寸（m） 重量（t）
17 各类盖板
16 电气开关箱 1 1.86*0.65*0.73 0.5
15 操纵台 1 2.0*0.80*1.0 0.7
14 泵站 1 1.71*0.56*0.67 1.25
13 油箱 1 2.20*0.71*0.95 0.94（1.4） 括号为加油后重量
12 第二运输机回转架 1 1.24*0.79*0.3 0.4
11 后支承 1 2.0*2.4*1.05 2.8
10 第一运输机后溜槽 1 1.72*1.36*0.63 1.21
9 第一运输机前溜槽 1 3.87*0.72*0.6 1.25
8 履带部 2 3.43*0.82*0.73 5.0
7 本体部 1 3.63*1.68*1.54 8.0
6 铲板升降油缸 2 0.8*0.22*0.33 0.18
5 截割升降油缸 2 1.30*0.22*0.33 0.26
4 铲板驱动装置 2 φ1.4*0.5 0.32
3 侧铲板 2 1.70*0.75*0.5 0.61
2 主铲板 1 2.50*1.50*0.61 2.0
1 截割部 1 4.2*1.85*1.40 7.8
分解顺序 运输顺序 组件名称
1 17 各盖板类
2 5 截割升降油缸
3 1 截割部
4 6 铲板升降油缸
5 2 主铲板
6 4 铲板驱动装置
7 3 侧铲板
8 11 第一运输机前溜槽
9 12 第一运输机后溜槽
10 16 电气开关箱
11 15 泵站
12 14 油箱
13 13 操纵台
14 9 后支承
15 10 第二运输机回转架
16 8 履带部
17 7 本体部
