EBZ160型综掘机典型故障案例分析

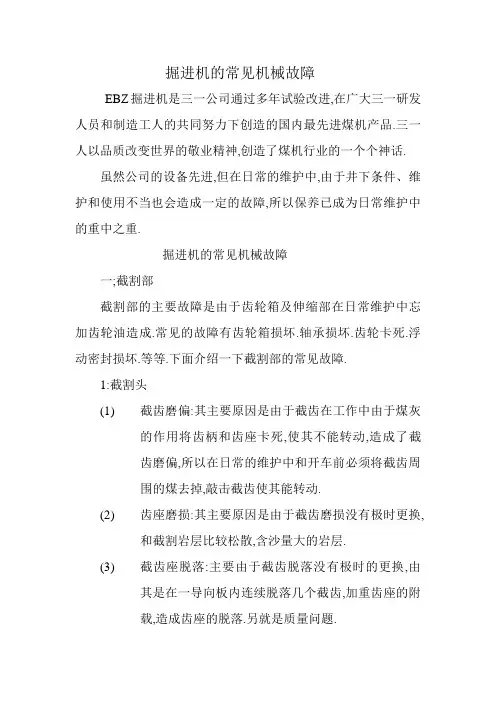

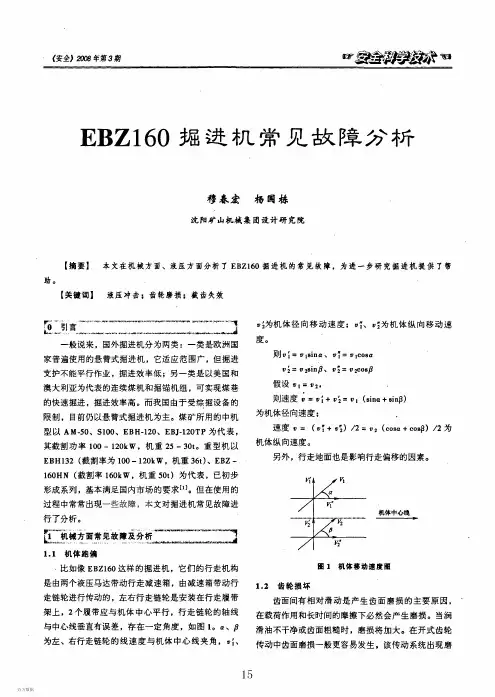

掘进机的常见机械故障EBZ掘进机是三一公司通过多年试验改进,在广大三一研发人员和制造工人的共同努力下创造的国内最先进煤机产品.三一人以品质改变世界的敬业精神,创造了煤机行业的一个个神话.虽然公司的设备先进,但在日常的维护中,由于井下条件、维护和使用不当也会造成一定的故障,所以保养已成为日常维护中的重中之重.掘进机的常见机械故障一;截割部截割部的主要故障是由于齿轮箱及伸缩部在日常维护中忘加齿轮油造成.常见的故障有齿轮箱损坏.轴承损坏.齿轮卡死.浮动密封损坏.等等.下面介绍一下截割部的常见故障.1:截割头(1)截齿磨偏:其主要原因是由于截齿在工作中由于煤灰的作用将齿柄和齿座卡死,使其不能转动,造成了截齿磨偏,所以在日常的维护中和开车前必须将截齿周围的煤去掉,敲击截齿使其能转动.(2)齿座磨损:其主要原因是由于截齿磨损没有极时更换,和截割岩层比较松散,含沙量大的岩层.(3)截齿座脱落:主要由于截齿脱落没有极时的更换,由其是在一导向板内连续脱落几个截齿,加重齿座的附载,造成齿座的脱落.另就是质量问题.(4)截割头脱落:主要存在在EBZ160以下.截割头主要由两个固定螺栓固定.在日常的维护中由于截割头被煤灰包围,检查比较困难,当螺栓松动时截割头转动时将其切断后就造成了截头脱落.所以在时常维护中,我们必须定时检查固定螺栓是否松动,保险是否完好.2;伸缩部及截割部(5)伸缩及截割部的主要问题也是齿轮油的问题,由于伸缩及截割部的加油较困难,检查油量往往被维护人员所乎视,造成了腔内缺油,破坏了轴承的浮动的润滑,便之损坏.(6)浮动油封的损坏其主原因是1.内喷雾喷口堵塞造成的水压回流,有些内喷雾外制的设备也会产生回水.2.煤尘,由于在截割过程中煤尘进入使油封磨损.3.是无油润滑造成油封的损伤.总之一但油封损伤就会造成腔内油液的泄漏,使截割部损坏.所以在日常的维护中要认真检查截割头部有否漏油.(7)轴承的损坏一般情况下是由于腔内无油及油量太少.由其在切割尖部时由于油液太少,轴承得不到润滑,造成了轴承的磨损.另外杂质的侵入也是轴承损坏的一个原因.(8)在日常的维护检查时一般的情况下要注意开车时的异常声音,定期放油查看油质中是否含水.3;齿轮箱(9)齿轮箱重点也是加油.如果油液正常就会增加齿轮箱的寿命.因为油液有三大功能.一是清洗.二是冷却.三是润滑.如果正常使用齿轮油,齿轮箱一般不会出现问题.从构造上看,我公司所使用的齿轮减速机采用二级星轮减速.它体积小.工作性能稳定.故障率低.但由于齿轮箱没有油窗,检查必须从油位口放油检查.所以常被维护人员乎视.(10)轴承损坏:基本上是由于轴承得不到润滑,使轴承发热,造成轴承的热涨,使轴承内外坏和滚针间隙变小,失去滑动能力的滚针在动力的作用下将滚针卡碎,造成轴承的损坏.另一种情况是轴承进去杂技将滚针和轴承内外环磨损.造成的轴承损坏.在一种是齿轮轴的损坏使动平衡被破坏造成的轴承损坏.在日常的维护中要时刻注意齿轮箱的工作中的异常响声.. (11)齿轮与齿轮轴的损坏:主要是由油液的缺少和较硬的杂质所造成.因为在正常的齿轮润滑中,两齿轮间的一层油膜阻止了摩擦副的接触.保证齿轮不能磨损.所以在正常的维护中一定要注意齿轮箱的油量同时要定期检测齿轮箱的油量,如出现异声时也要极时停车检查.叮叮小文库电机(12)电机在日常的维护中主要检查电机进水.因为井下条件比较恶劣,在加上截割电机采用了水冷却,由于种种原因,这就会造成电机进水,使电机短路停车.销轴(13)掘进机的所有销轴在日常的维护中必须每一个维护班加油一次.因为掘进机的震动较大.对轴孔与销轴的破坏很大,如不加强润滑会造成销轴的磨损.使油缸孔间隙增大,同时也增加了油缸的横向力,使油缸杆折断.另外润滑还能改变维护中的拆检难.铲板(14)铲板的主要问题一般存在于设备的二次安装.由于螺栓没有固定好,造成了副板的变形和开裂.,由于螺栓松动问题也会造成静板的变形使星轮卡住.(15)星轮轴承的损坏是由于轴承无油造成,在一般的情况下由于封的损坏使星轮内的润滑油损失.由于星轮在日常工作中造成加油孔的螺孔损伤,使加油变的比较困难.因此在日常的维护中要机时检查是否漏油和极时加油.(16)星轮半马达驱动设备,由于使用的是内曲线马达,所以在日常的维护中还一定要注意油箱油量的检查.如油量突然变化就有可能是马达漏油.(17)从动轮装置的主要问题在于使用过程中维护人员更换链环时错误的使用结距不对的链环.这就造成了松紧不依的现象.使从动轮轴承损坏,同时也造成了从动轮卡槽的磨损.第一运输机(18)第一运输机在日常维护中主要注意链子的调整和更换.一般情况下维护工人对链子不注意调整,只有在卡下槽时才进行调整.这样就会使一运在日常的维护中造成许多故障隐患.行走(19)断链是我司设备存在着较高的故障率.除有一定的质量问题外,但最主要的原因是链子的调整存在着一定的问题.链子过松是造成断链的主要因素.但这个问题往往不被客户所重视.(20) 涨销断裂也是造成断链的一个原因.因为涨销一但断裂,就会使销轴从链子中滑出.,如在内侧销轴就会被卡断,造成了链结断裂.(21) 支重轮的主要问题在于固定螺栓断裂及轴套磨损,在日常的维护中要时常注意检查.(22) 导向轮由于链子太松也会造成磨损.由其在导向轮磨损后会造成链子的脱落,(23) 减速机在日常的问题主要是太阳轮及刹车片磨损.刹车管断裂等现象.一般情况下我司服务人员都无法维修只有返司处理.但正确的判断是非常必要的,如有设备向前不能行走而身后就无法运行.这种现象是刹车梭阀故障.如减速机大量漏油一般大都是刹车管断裂故障.如行走在运动中出现杂音那可能是齿轮故障等.可能是减速箱故障.回转台(24) 回转台的主要故障在润滑系统上.1.润滑注油接口丢失及损坏,造成无法注油. 使设备在无润滑的情况下长期工作,造成回转轴承的损坏.故障案例(25)故障现象:开动截割电机后减速箱有杂音,负载加大时减速箱有破碎声.故障原因:齿轮箱损坏.处理方法:放油检查,发现润滑油质内有铁屑及铜屑.拆检后发现轴承与太阳轮及太阳轮垫圈磨损.齿轮箱轴承安装处有变色.更换减速箱.故障分析:此现象为减速箱在无润滑下长期工作造成.由于没有润滑造成了齿轮与轴承的磨损.在没有漏油的情况下是由于维护人员没有定时检查油量造成. (26)故障现象:左行走有向后而没有向前.故障原因:行走驱动故障.处理方法:检查油压为25Mpa..调换两油管变成有向前而没有向后.说明油压没有问题.随后用长管将右行走刹车管接在左行走上,同时推动行走,故障排除.从现象看是行走梭阀卡死故障.更换左行走.故障分析:此故障为梭阀故障.由于梭阀卡死在向后方向.造成刹车无供油.刹车不解开使系统压力达到最大压力25Mpa.(27)故障现象:左行走减速箱与连接处大量漏油.故障原因:刹车管断裂.处理方法:将马达拆下后检查发现刹车管断裂.更换行走减速机.故障分析:从现象看一般认为是马达漏油.但从马达的构造上看减速机与马达之间不可能有大量漏油现象.在设备故障面前,要学会从设备结构上来分析故障.(28)故障现象:设备空载时截割头工作正常.但负载增加时就会出现截割头停转及伴有杂音.故障原因:1;减速机故障2;花键轴与套故障3;截割臂轴承故障.处理方法:拆下截割臂后发现有大量的铁屑.检查发现花键轴套磨损.更换花键套.故障分析:此设备为过保设备,由于常时间缺油.造成了花键套磨损.叮叮小文库(29)(30)故障现象:一运常出现跳链现象故障原因:由于错误的使用链环.处理方法:在故障检查时调理了一运的涨紧后发现有时还出现局部跳链.在进一步检查发现客户在更换链坏时使用了结距小于我公司的链环.更换连环后正常故障分析:由于客户对设备的构造不了解.认为只要将损坏的链环更换就行,不知道链环还有距之分. (31)故障现象:回转无力,而液压压力较高.故障原因:回转故障.回转轴承故障.处理方法:空载时液压压力在12Mpa.操纵回转时伴有轻微的杂音.检查发现回转加油管以损坏.拆下回转台检查轴承,发现轴承以损伤.更换回转轴承.故障分析:由于加油管损坏,回转轴承长期得不到润滑在加上进下条件恶劣造成了回转轴承的磨损.掘进机机器故障案例故障现象：截割减速机内有异响。

掘进机的常见机械故障EBZ掘进机是三一公司通过多年试验改进,在广大三一研发人员和制造工人的共同努力下创造的国内最先进煤机产品.三一人以品质改变世界的敬业精神,创造了煤机行业的一个个神话.虽然公司的设备先进,但在日常的维护中,由于井下条件、维护和使用不当也会造成一定的故障,所以保养已成为日常维护中的重中之重.掘进机的常见机械故障一;截割部截割部的主要故障是由于齿轮箱及伸缩部在日常维护中忘加齿轮油造成.常见的故障有齿轮箱损坏.轴承损坏.齿轮卡死.浮动密封损坏.等等.下面介绍一下截割部的常见故障.1:截割头(1)截齿磨偏:其主要原因是由于截齿在工作中由于煤灰的作用将齿柄和齿座卡死,使其不能转动,造成了截齿磨偏,所以在日常的维护中和开车前必须将截齿周围的煤去掉,敲击截齿使其能转动.(2)齿座磨损:其主要原因是由于截齿磨损没有极时更换,和截割岩层比较松散,含沙量大的岩层.(3)截齿座脱落:主要由于截齿脱落没有极时的更换,由其是在一导向板内连续脱落几个截齿,加重齿座的附载,造成齿座的脱落.另就是质量问题.(4)截割头脱落:主要存在在EBZ160以下.截割头主要由两个固定螺栓固定.在日常的维护中由于截割头被煤灰包围,检查比较困难,当螺栓松动时截割头转动时将其切断后就造成了截头脱落.所以在时常维护中,我们必须定时检查固定螺栓是否松动,保险是否完好.2;伸缩部及截割部(5)伸缩及截割部的主要问题也是齿轮油的问题,由于伸缩及截割部的加油较困难,检查油量往往被维护人员所乎视,造成了腔内缺油,破坏了轴承的浮动的润滑,便之损坏.(6)浮动油封的损坏其主原因是1.内喷雾喷口堵塞造成的水压回流,有些内喷雾外制的设备也会产生回水.2.煤尘,由于在截割过程中煤尘进入使油封磨损.3.是无油润滑造成油封的损伤.总之一但油封损伤就会造成腔内油液的泄漏,使截割部损坏.所以在日常的维护中要认真检查截割头部有否漏油.(7)轴承的损坏一般情况下是由于腔内无油及油量太少.由其在切割尖部时由于油液太少,轴承得不到润滑,造成了轴承的磨损.另外杂质的侵入也是轴承损坏的一个原因.(8)在日常的维护检查时一般的情况下要注意开车时的异常声音,定期放油查看油质中是否含水.3;齿轮箱(9)齿轮箱重点也是加油.如果油液正常就会增加齿轮箱的寿命.因为油液有三大功能.一是清洗.二是冷却.三是润滑.如果正常使用齿轮油,齿轮箱一般不会出现问题.从构造上看,我公司所使用的齿轮减速机采用二级星轮减速.它体积小.工作性能稳定.故障率低.但由于齿轮箱没有油窗,检查必须从油位口放油检查.所以常被维护人员乎视.(10)轴承损坏:基本上是由于轴承得不到润滑,使轴承发热,造成轴承的热涨,使轴承内外坏和滚针间隙变小,失去滑动能力的滚针在动力的作用下将滚针卡碎,造成轴承的损坏.另一种情况是轴承进去杂技将滚针和轴承内外环磨损.造成的轴承损坏.在一种是齿轮轴的损坏使动平衡被破坏造成的轴承损坏.在日常的维护中要时刻注意齿轮箱的工作中的异常响声.. (11)齿轮与齿轮轴的损坏:主要是由油液的缺少和较硬的杂质所造成.因为在正常的齿轮润滑中,两齿轮间的一层油膜阻止了摩擦副的接触.保证齿轮不能磨损.所以在正常的维护中一定要注意齿轮箱的油量同时要定期检测齿轮箱的油量,如出现异声时也要极时停车检查.电机(12)电机在日常的维护中主要检查电机进水.因为井下条件比较恶劣,在加上截割电机采用了水冷却,由于种种原因,这就会造成电机进水,使电机短路停车.销轴(13)掘进机的所有销轴在日常的维护中必须每一个维护班加油一次.因为掘进机的震动较大.对轴孔与销轴的破坏很大,如不加强润滑会造成销轴的磨损.使油缸孔间隙增大,同时也增加了油缸的横向力,使油缸杆折断.另外润滑还能改变维护中的拆检难.铲板(14)铲板的主要问题一般存在于设备的二次安装.由于螺栓没有固定好,造成了副板的变形和开裂.,由于螺栓松动问题也会造成静板的变形使星轮卡住.(15)星轮轴承的损坏是由于轴承无油造成,在一般的情况下由于封的损坏使星轮内的润滑油损失.由于星轮在日常工作中造成加油孔的螺孔损伤,使加油变的比较困难.因此在日常的维护中要机时检查是否漏油和极时加油.(16)星轮半马达驱动设备,由于使用的是内曲线马达,所以在日常的维护中还一定要注意油箱油量的检查.如油量突然变化就有可能是马达漏油.(17)从动轮装置的主要问题在于使用过程中维护人员更换链环时错误的使用结距不对的链环.这就造成了松紧不依的现象.使从动轮轴承损坏,同时也造成了从动轮卡槽的磨损.第一运输机(18)第一运输机在日常维护中主要注意链子的调整和更换.一般情况下维护工人对链子不注意调整,只有在卡下槽时才进行调整.这样就会使一运在日常的维护中造成许多故障隐患.行走(19)断链是我司设备存在着较高的故障率.除有一定的质量问题外,但最主要的原因是链子的调整存在着一定的问题.链子过松是造成断链的主要因素.但这个问题往往不被客户所重视.(20) 涨销断裂也是造成断链的一个原因.因为涨销一但断裂,就会使销轴从链子中滑出.,如在内侧销轴就会被卡断,造成了链结断裂.(21) 支重轮的主要问题在于固定螺栓断裂及轴套磨损,在日常的维护中要时常注意检查.(22) 导向轮由于链子太松也会造成磨损.由其在导向轮磨损后会造成链子的脱落,(23) 减速机在日常的问题主要是太阳轮及刹车片磨损.刹车管断裂等现象.一般情况下我司服务人员都无法维修只有返司处理.但正确的判断是非常必要的,如有设备向前不能行走而身后就无法运行.这种现象是刹车梭阀故障.如减速机大量漏油一般大都是刹车管断裂故障.如行走在运动中出现杂音那可能是齿轮故障等.可能是减速箱故障.回转台(24) 回转台的主要故障在润滑系统上.1.润滑注油接口丢失及损坏,造成无法注油. 使设备在无润滑的情况下长期工作,造成回转轴承的损坏.故障案例(25)故障现象:开动截割电机后减速箱有杂音,负载加大时减速箱有破碎声.故障原因:齿轮箱损坏.处理方法:放油检查,发现润滑油质内有铁屑及铜屑.拆检后发现轴承与太阳轮及太阳轮垫圈磨损.齿轮箱轴承安装处有变色.更换减速箱.故障分析:此现象为减速箱在无润滑下长期工作造成.由于没有润滑造成了齿轮与轴承的磨损.在没有漏油的情况下是由于维护人员没有定时检查油量造成. (26)故障现象:左行走有向后而没有向前.故障原因:行走驱动故障.处理方法:检查油压为25Mpa..调换两油管变成有向前而没有向后.说明油压没有问题.随后用长管将右行走刹车管接在左行走上,同时推动行走,故障排除.从现象看是行走梭阀卡死故障.更换左行走.故障分析:此故障为梭阀故障.由于梭阀卡死在向后方向.造成刹车无供油.刹车不解开使系统压力达到最大压力25Mpa.(27)故障现象:左行走减速箱与连接处大量漏油.故障原因:刹车管断裂.处理方法:将马达拆下后检查发现刹车管断裂.更换行走减速机.故障分析:从现象看一般认为是马达漏油.但从马达的构造上看减速机与马达之间不可能有大量漏油现象.在设备故障面前,要学会从设备结构上来分析故障.(28)故障现象:设备空载时截割头工作正常.但负载增加时就会出现截割头停转及伴有杂音.故障原因:1;减速机故障2;花键轴与套故障3;截割臂轴承故障.处理方法:拆下截割臂后发现有大量的铁屑.检查发现花键轴套磨损.更换花键套.故障分析:此设备为过保设备,由于常时间缺油.造成了花键套磨损.(29)(30)故障现象:一运常出现跳链现象故障原因:由于错误的使用链环.处理方法:在故障检查时调理了一运的涨紧后发现有时还出现局部跳链.在进一步检查发现客户在更换链坏时使用了结距小于我公司的链环.更换连环后正常故障分析:由于客户对设备的构造不了解.认为只要将损坏的链环更换就行,不知道链环还有距之分. (31)故障现象:回转无力,而液压压力较高.故障原因:回转故障.回转轴承故障.处理方法:空载时液压压力在12Mpa.操纵回转时伴有轻微的杂音.检查发现回转加油管以损坏.拆下回转台检查轴承,发现轴承以损伤.更换回转轴承.故障分析:由于加油管损坏,回转轴承长期得不到润滑在加上进下条件恶劣造成了回转轴承的磨损.掘进机机器故障案例故障现象：截割减速机内有异响。

案例二：截割减速机不转故障
!
拆卸减速机端盖，确认输入轴、一二级行星轮及内齿圈是否打齿，各部轴承是否损坏，对损坏件进行更换，用柴油清洗减速机内部，加注320号重工业齿轮油进行走合，观察声音、温升是否正常
排故方法
故障现象：截割头无法运转，拆下伸缩部后，启动电机，减速机无法转动，拆下减速机后，启动电机，电机运行正常，判断减速机损坏。
故障分析：
螺栓紧固力矩要达到要求标准，螺栓涂262厌氧防松胶，按对角分组紧固，对螺栓分别600Nm,1050Nm,1500Nm三次力矩紧固。
排故方法：
案例六：设备无法行走故障
电气故障
01
掘进机设备总是黑屏,一截割就油泵、截割全停。
02
显示屏24V电有虚接。
03
1、分清解决故障的次序； 2、细心，静分析故障现象。 3、显示屏时维修电故障的首要依靠对象，一般的故障都能进行提示。 4、尤其要考虑外接的电源如、急停、灯、红外急停。水电闭锁这些线路有没有破皮漏电情况，有时破皮后容易造成电压降，但是空开不跳闸。
1、 检查电控箱急停继电器，发现亮，但是发暗。检查急停电源输出端 电压为5V，在头端摘掉输出线路，输出24V正常，检查发现输出线路不正常。 2、 万用表检查外接输出24V线路，经过检查发现急停线有破损短接现象，从新接线后正常。
电气故障往往都是肉眼无法识别的故障，因此合理的利用检测工具，才能真正的找到故障原因。
一运卡链原因（一）
!
三、溜槽两侧和底溜槽硬化的煤泥过多。在煤巷掘进中一般很少卡链，卡链大多出现在半煤岩和全岩的巷道中，在岩石掘进时会有许多岩粉进入溜槽，岩粉性质和水泥相似，遇水后黏性较大，凝固后硬度较高，粘附在溜槽的两侧和底溜槽时就会导致刮板的运动空间变小从而卡链，

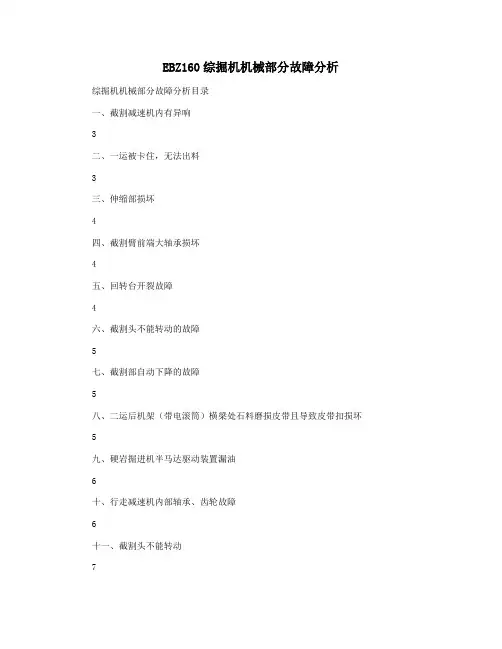

EBZ160综掘机机械部分故障分析综掘机机械部分故障分析目录一、截割减速机内有异响3二、一运被卡住，无法出料3三、伸缩部损坏4四、截割臂前端大轴承损坏4五、回转台开裂故障4六、截割头不能转动的故障5七、截割部自动下降的故障5八、二运后机架（带电滚筒）横梁处石料磨损皮带且导致皮带扣损坏 5九、硬岩掘进机半马达驱动装置漏油6十、行走减速机内部轴承、齿轮故障6十一、截割头不能转动7十二、一运链条在拉较硬煤块或拉碎石的情况下很容易卡住8十三、回转轴承故障8十四、星轮镜板改造9十五、铲板连接环断裂10十六、启动截割头，显示正常，但截割头不转10十七、截割电机的两臂上均出现开裂11十八、截割臂内部大小轴承11十九、显示油泵电机漏电闭锁，操作任何开关，设备都不能启动 12二十、伸缩部内有异响12二十一、行走部支重轮易损问题13二十二、伸缩部损坏13二十三、掘进机一运卡链14二十四、截割头后端固定压板安装不上二十五、掘进机伸缩部不能完全缩回，余约35MM15二十六、掘进机回转不能动作15二十七、右侧行走正、反行走时无力15二十八、第二运输机无法运转、卡死16二十九、截割部有异响，不转动16三十、截割头不能转动，内部有异响，伸缩筒前端部过热 17三十一、设备黑屏，一截割就停机17三十二、一运驱动磨损17三十三、设备盘根座上的截齿磨损18三十四、一运经常卡链19三十五、一运常出现卡制19三十六、截割臂左右摆动慢，并且有异响三十七、截割头运行时有异常声音产生20三十八、设备截割主轴抱死20三十九、切割减速机损坏21四十、掘进机截割头无动作22四十一、截割头乏力，落底时截割电机过流，截割部有轻微异响 23四十二、掘进机一运卡链23四十三、开启截割高速，显示过流，自动停止，其它工况正常 24四十四、伸缩部花键套损坏24四十五、截割部前端浮动密封损坏25四十六、设备截割部轴承损坏25四十七、新设备的回油过滤器损坏26四十八、硬岩铲板销轴锈死四十九、第二运输机后机架横梁处石料磨损皮带且导致皮带扣损坏27五十、截割部卡死28五十一、截割臂有异响且震动较大28五十二、设备截割头不转28五十三、截割部轴承损坏29五十四、多功能车柴油机防爆水箱29五十五、铲板故障30五十六、伸缩部异响30机械部分故障分析一、截割减速机内有异响故障现象：截割减速机内有异响。

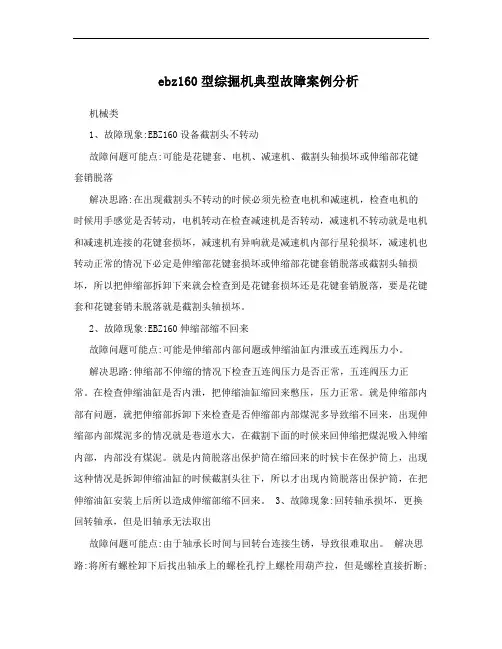

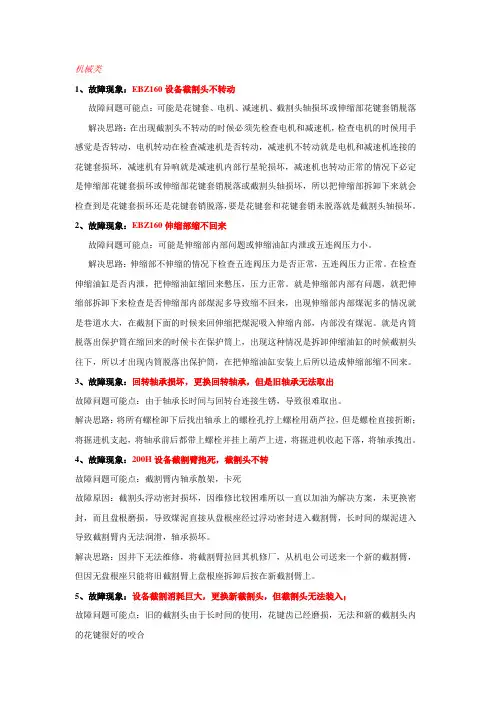

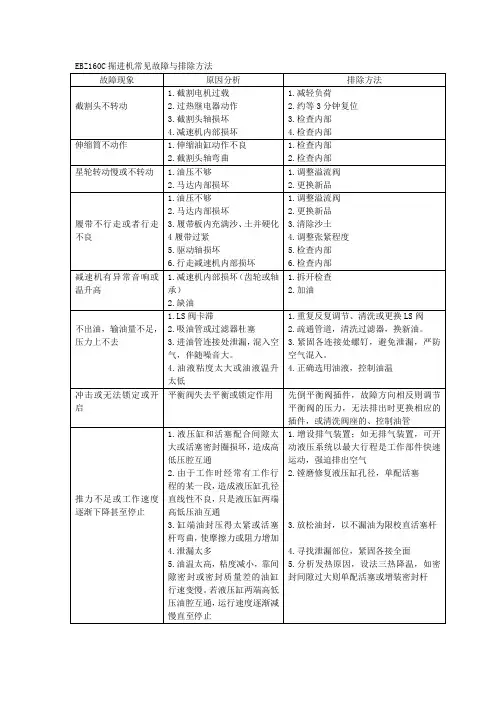

ebz160型综掘机典型故障案例分析机械类1、故障现象:EBZ160设备截割头不转动故障问题可能点:可能是花键套、电机、减速机、截割头轴损坏或伸缩部花键套销脱落解决思路:在出现截割头不转动的时候必须先检查电机和减速机，检查电机的时候用手感觉是否转动，电机转动在检查减速机是否转动，减速机不转动就是电机和减速机连接的花键套损坏，减速机有异响就是减速机内部行星轮损坏，减速机也转动正常的情况下必定是伸缩部花键套损坏或伸缩部花键套销脱落或截割头轴损坏，所以把伸缩部拆卸下来就会检查到是花键套损坏还是花键套销脱落，要是花键套和花键套销未脱落就是截割头轴损坏。

2、故障现象:EBZ160伸缩部缩不回来故障问题可能点:可能是伸缩部内部问题或伸缩油缸内泄或五连阀压力小。

解决思路:伸缩部不伸缩的情况下检查五连阀压力是否正常，五连阀压力正常。

在检查伸缩油缸是否内泄，把伸缩油缸缩回来憋压，压力正常。

就是伸缩部内部有问题，就把伸缩部拆卸下来检查是否伸缩部内部煤泥多导致缩不回来，出现伸缩部内部煤泥多的情况就是巷道水大，在截割下面的时候来回伸缩把煤泥吸入伸缩内部，内部没有煤泥。

就是内筒脱落出保护筒在缩回来的时候卡在保护筒上，出现这种情况是拆卸伸缩油缸的时候截割头往下，所以才出现内筒脱落出保护筒，在把伸缩油缸安装上后所以造成伸缩部缩不回来。

3、故障现象:回转轴承损坏，更换回转轴承，但是旧轴承无法取出故障问题可能点:由于轴承长时间与回转台连接生锈，导致很难取出。

解决思路:将所有螺栓卸下后找出轴承上的螺栓孔拧上螺栓用葫芦拉，但是螺栓直接折断;将掘进机支起，将轴承前后都带上螺栓并挂上葫芦上进，将掘进机收起下落，将轴承拽出。

4、故障现象:200H设备截割臂抱死，截割头不转故障问题可能点:截割臂内轴承散架，卡死故障原因:截割头浮动密封损坏，因维修比较困难所以一直以加油为解决方案，未更换密封，而且盘根磨损，导致煤泥直接从盘根座经过浮动密封进入截割臂，长时间的煤泥进入导致截割臂内无法润滑，轴承损坏。
