EBZ160型掘进机电控系统使用说明书煤炭科学研究总院山西煤机装备有限公司二OO九年六月一、电控箱的主要技术参数及特征1、技术参数：1.1 额定电压：V主回路：1140控制回路：AC220、36、127VDC24、12V1.2 额定电流：280A1.3 额定频率：50Hz1.4 输出分路数：3其中：102/134、54.7、10A1.5 额定控制功率：kW 4102、使用条件2.1 海拔不超过2000m；2.2 周围环境温度-5～+40℃；2.3 周围空气相对湿度不大于95%（+25℃）2.4 在有沼气爆炸性混合物矿井中；2.5 能承受掘进机的振动且与垂直面的安装倾斜度不超过15°；2.6 无破坏绝缘的气体或蒸气的环境中；2.7 无长期连续滴水的地方；2.8 污染等级：3级、安装类别：Ⅱ类。

3、结构电控箱隔爆外壳由主腔和接线腔两个独立的隔爆部分组成。

主腔前壁装有隔离开关操作手把，急停按钮等；主腔后壁装有各接触器、传感器等；主腔顶板装有熔断器；底板装有电源变压器、保护器、继电器、保险等；主腔中门板装有继电器、控制器、显示器等。

隔离开关手把有通、断两个位置，并与急停按钮SB1闭锁。

主腔门采用快开门结构，主腔门具有门闭锁功能，即只有在门关紧后，才可以旋出闭锁轴，这样才可以操作隔离开关手把，将开关打到接通位置；同理，在需要检修电控箱时，按下急停按钮SB1，扳动隔离开关手柄使其到分断位置，按压闭锁机构并旋转，使其入位，平移开门即可。

主腔门打开后，以正常的操作方式不能使隔离开关闭合。

接线腔位于电控箱体的最左端，接线腔盖采用螺栓紧固，其上正中位置有“严禁带电开盖”字样，警示只有在前级电控箱电源处于断开位置时才能打开本电控箱的接线腔。

电控箱箱体通过减震器和主机连接。

操作箱为矿用隔爆型。

操作箱分为二个通过接线端子相互连接的独立腔体，上边为进出线腔，下边为主腔。

进出线腔内设有接线端子和内接地端子。

主腔门上装有转换开关、控制按钮等。

一、 EBZ160悬臂式掘进机（标准型）技术参数
项目 参数
项目
参数 定位截割高(m)
— 外形
尺寸
长(m)
定位截割宽(m)
—
宽(m)
1.铲板宽:
2.履带两侧宽
3.机身
爬坡能力
±18°
高(m)
1.机身高:
2.截割头水平放置最高点
3.截割护板高度
可/经济截割岩石单
向抗压强度 ≤75/55MPa
整机重量
48t （含二运）
掘进机适合巷道性质
煤巷、半煤巷掘进
供电电压 1140/660V
卧底深度
200mm
油泵电机功率
90kW
三一重型装备有限公司
三
一重
型
装
备有
EBZ160悬臂式掘进机（标准型）标准配置二运型号：Y2（参数如下,如有特殊要求请另外说明）
EBZ160悬臂式掘进机（标准型）选配二运型号：Y2S（参数如下,如有特殊要求请另外说明）。

一、 EBZ160悬臂式掘进机（标准型）技术参数项目 参数项目参数 定位截割高(m)2.2—4.8 外形 尺寸长(m) 10.1定位截割宽(m)3.5—5.5 宽(m)1.铲板宽:3.02.履带两侧宽2.43.机身2.3 爬坡能力±18°高(m)1.机身高:1.62.截割头水平放置最高点1.93.截割护板高度1.81可/经济截割岩石单向抗压强度 ≤75/55MPa 整机重量 48t （含二运） 掘进机适合巷道性质煤巷、半煤巷掘进供电电压 1140/660V卧底深度 200mm 油泵电机功率 90kW截割电机功率 160/100kW 额定输出功率 261kW （包含二运11kW ）截割头转速 /伸缩量 46/23rpm /550mm 供水的PH 值 6—8 装载形式 三齿星轮 要求井下供水压3-8MPa 运输机形式 双边链刮板式 供水量 ≥100/30L/min运输机链速61 m/min机身地隙260mm三一重型装备有限公司三一重型装备有限公司最大不可拆卸件尺寸(长×宽×高)本体架 3.60×1.16×1.33m最大不可拆卸件重量(本体架)5400kg 一运前溜槽3.8×0.72×0.56m后支承架 1.21×2.28×1.10m行走速度0～7m/min 履带宽度600mm星轮转速33 rpm 二联液压泵145/145 ml/r 装载能力 3.5 m3/min 对地压强0.14MPa 油箱容积500 L 电气控制件三一专用控制器离去角7.5°接近角7.5°EBZ160悬臂式掘进机（标准型）标准配置二运型号：Y2（参数如下,如有特殊要求请另外说明）Y2第二运输机主要技术参数表序号项目名称单位参数1电滚筒电压V 1140/660电滚筒功率kW 11 2运输带带速m/s 1.6运输带带宽mm 8003 最大输送能力t/h 3004 外形尺寸(长×宽×高) mm 17000×1385×12505 机重kg 40006 二运水平转角°±127 单驱动滚筒优缺点1．优点：电机内置于滚筒，滚筒体积小，安装方便，可适合不同宽度巷道。

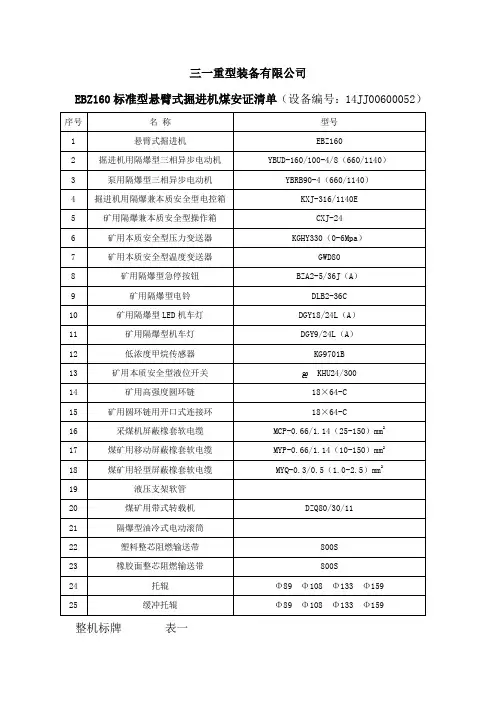

三一重型装备有限公司EBZ160标准型悬臂式掘进机煤安证清单（设备编号：14JJ00600052）整机标牌表一表二E-掘进机 B-悬臂式 Z-纵轴式 160-截割机构功率，kW 悬臂式掘进机设备说明：一、主要用途及适用范围1、EBZ160悬臂式掘进机能实现连续切割、装载、运输作业。

2、该机适用于煤巷、半煤岩巷的巷道掘进，也可在铁路、公路、水利工程等隧道施工中使用。

3、最大定位截割断面26.4m2，截割硬度不大于80Mpa，要求环境温度为0℃～40℃，最大空气相对湿度不超过95%（在25℃时），使用地点海拔不超过2000m，坡度范围在±18°之间。

4、大气压（0.8～1.1）×105Pa时，设备可以正常使用。

5、特殊情况本设备适用于含有瓦斯、煤尘或其他爆炸性混合物气体的隧道或矿井中，但是不适用于具有腐蚀金属和破坏绝缘的气体环境中或者长期连续滴水的地方。

二、操作人员的职责操作者严格按照手册的相关规定负责设备的操作，熟记操作方式，避免由于误操作而造成事故。

操作者和设备附近从事任何工作的人员必须是经过培训的熟练工人。

如发生会影响安全的任何故障，应立即停止设备的工作。

设备停止工作、检修及交班时，必须将截割头降至地面或其下面放置垫块。

操作人员必须熟悉火灾报警系统和灭火器具。

在启动设备之前，操作人员应确认以下事项：1.所有日常检查和维护项目都已完成。

2.所有的开关（1）处在关闭位置，操作手柄（2）置于中间位置，确定所有的急停按钮（3）未被按下3.所有与作业无关人员都已离开危险区域。

4.操作人员因故要离开操作台时，必须完成以下操作：操作手柄放置中间位置，电源开关移至关闭位置；按下急停按钮以防止因误碰操作手柄及开关而突然启动设备；设备停止工作、检修及交班时，必须将截割头降至地面或其下面放置垫块，电控箱断路器手柄移至断开位置。

三、全体作业人员的职责如果有任何可能引起设备非正常操作或者存在潜在危险的异常现象，均应及时的汇报给主管，如有可能应及时纠正异常情况。

一、 EBZ160
悬臂式掘进机（标准型）技术参数
项目 参数
项目
参数 定位截割高(m)
2.2—4.8 外形 尺寸
长(m) 10.1
定位截割宽(m)
3.5—5.5 宽(m)
1.铲板宽:3.0
2.履带两侧宽2.4
3.机身2.3 爬坡能力
±18°
高(m)
1.机身高:1.6
2.截割头水平放置最高点1.9
3.截割护板高度1.81
可/经济截割岩石单
向抗压强度 ≤75/55MPa 整机重量 48t （含二运） 掘进机适合巷道性质
煤巷、半煤巷掘进
供电电压 1140/660V
卧底深度 200mm 油泵电机功率 90kW
截割电机功率 160/100kW 额定输出功率 261kW （包含二运11kW ）
截割头转速 /伸缩量 46/23rpm /550mm 供水的PH 值 6—8 装载形式 三齿星轮 要求井下供水压
3-8MPa 运输机形式 双边链刮板式 供水量 ≥100/30L/min
运输机链速
61 m/min
机身地隙
260mm
三一重型装备有限公司
三一重型装
备有
限
公司
EBZ160悬臂式掘进机（标准型）标准配置二运型号：Y2（参数如下,如有特殊要求请另外说明）
EBZ160悬臂式掘进机（标准型）选配二运型号：Y2S（参数如下,如有特殊要求请另外说明）。

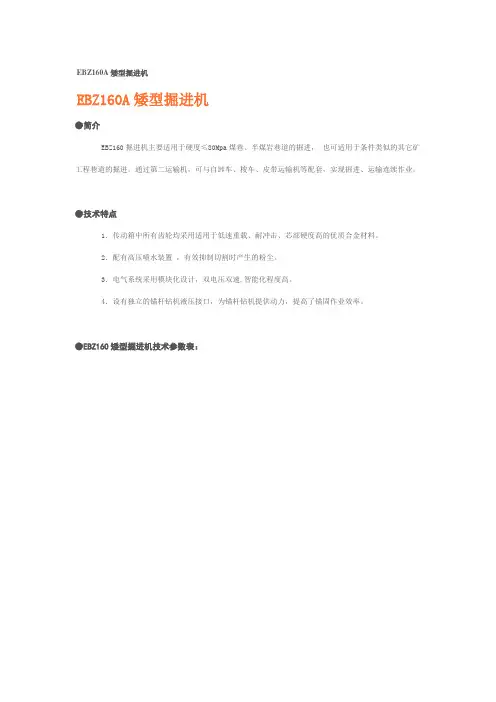

EBZ160A矮型掘进机
EBZ160A矮型掘进机
●简介
EBZ160掘进机主要适用于硬度≤80Mpa煤巷、半煤岩巷道的掘进，也可适用于条件类似的其它矿工程巷道的掘进。

通过第二运输机，可与自卸车、梭车、皮带运输机等配套，实现掘进、运输连续作业。

●技术特点
1．传动箱中所有齿轮均采用适用于低速重载、耐冲击、芯部硬度高的优质合金材料。

2．配有高压喷水装置，有效抑制切割时产生的粉尘。

3．电气系统采用模块化设计，双电压双速,智能化程度高。

4．设有独立的锚杆钻机液压接口，为锚杆钻机提供动力，提高了锚固作业效率。

●EBZ160矮型掘进机技术参数表：
●型号规格说明。

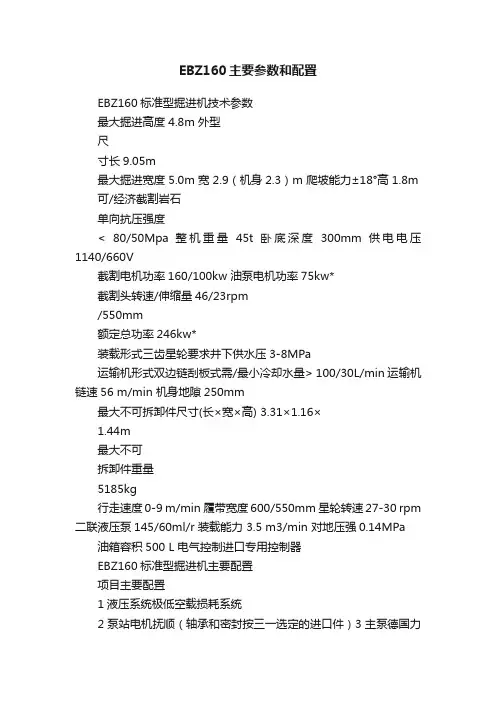

EBZ160主要参数和配置EBZ160标准型掘进机技术参数最大掘进高度 4.8m 外型尺寸长9.05m最大掘进宽度 5.0m 宽 2.9（机身2.3）m 爬坡能力±18°高 1.8m 可/经济截割岩石单向抗压强度< 80/50Mpa 整机重量45t 卧底深度300mm 供电电压1140/660V截割电机功率160/100kw 油泵电机功率75kw*截割头转速/伸缩量46/23rpm/550mm额定总功率246kw*装载形式三齿星轮要求井下供水压3-8MPa运输机形式双边链刮板式需/最小冷却水量> 100/30L/min 运输机链速56 m/min 机身地隙250mm最大不可拆卸件尺寸(长×宽×高) 3.31×1.16×1.44m最大不可拆卸件重量5185kg行走速度0-9 m/min 履带宽度600/550mm 星轮转速27-30 rpm 二联液压泵145/60ml/r 装载能力 3.5 m3/min 对地压强0.14MPa 油箱容积500 L 电气控制进口专用控制器EBZ160标准型掘进机主要配置项目主要配置1液压系统极低空载损耗系统2泵站电机抚顺（轴承和密封按三一选定的进口件）3主泵德国力士乐变量柱塞泵4控制阀德国力士乐先导液控高压负载敏感阀5平衡阀美国伊顿大流量型6行走马达减速机德国力士乐一体化行走马达减速机7星轮国产、轴承和密封返配三一规定的进口件的双马达8一运国产、轴承和密封返配三一规定的进口件的双马达9轴承德国FAG/瑞典SKF10主要密封德国宝色霞板和美国派克11回转升降油缸三峡主船闸主油缸制造厂：密封结构适用额定压力≥48MPa12液压系统接头美国派克13液压胶管可承受压力≥31.5MPa截割电机4/8极160/100KW，低速转速23转/分*4截割减速机日本住友的OEM厂家：40000Nm、强化硬齿面、噪声不大于78分贝主要紧固螺母及螺栓型式专利防松螺纹型、特殊防松型、回转支承三柱式(徐州合资厂家)人机界面日本Digital(汉显对话式) 铲板标准2米9宽切割头菲利普斯或三一行走部支重轮、履带宽600，比压0.14Mpa 中央处理单元芬兰进口IP67专用控制器模拟量输入模块PC/PPI编程电缆芬兰进口IP67专用控制器电池模块项目主要配置真空接触器国产名牌（按三一特种防松防冲击工艺）开关电源朝阳电源辅助继电器日本松下电流传感器瑞士LEM按钮美国AB断路器德国金钟默勒回转台三一本体三一后支承三一四、160定量型掘进机技术参数最大掘进高度 4.8m 外型尺寸长9.05m最大掘进宽度 5.0m 宽 2.9（机身2.3）m 爬坡能力±18°高 1.8m 可/经济截割岩石单向抗压强度< 80/50Mpa 整机重量45t 卧底深度300mm 供电电压1140/660V截割电机功率160/100kw 油泵电机功率75kw*截割头转速/伸缩量46/23rpm/550mm额定总功率246kw*装载形式三齿星轮要求井下供水压3-8MPa运输机形式双边链刮板式需/最小冷却水量> 100/30L/min 运输机链速56 m/min 机身地隙250mm最大不可拆卸件尺寸(长×宽×高) 3.31×1.16×1.44m最大不可拆卸件重量5185kg行走速度0-/3.5,0-7 m/min 履带宽度600/550mm星轮转速27-30 rpm 定量液压泵63/63+50/40/40ml/r 装载能力3.5 m3/min 对地压强0.14MPa油箱容积500 L 电气控制进口专用控制器EBZ160定量型掘进机主要配置（蓝字部分为与标准型不同的）项目主要配置1液压系统达标空载损耗系统2泵站电机75KW（轴承和密封按三一选定的进口件）3主泵轴承和密封配三一指定进口件的国产三联定量泵+两联定量泵4控制阀德国哈威手动高压负载敏感阀5平衡阀美国伊顿大流量型6行走马达减速机美国派克摆线马达，国产强化硬齿面减速机、噪声不大于78分贝7星轮国产、轴承和密封返配三一规定的进口件的双马达8一运国产、轴承和密封返配三一规定的进口件的双马达9轴承德国FAG/瑞典SKF10主要密封德国宝色霞板和美国派克11回转升降油缸三峡主船闸主油缸制造厂：密封结构适用额定压力≥48MPa12液压系统接头美国派克13液压胶管可承受压力≥31.5MPa 截割电机4/8极160/100KW，低速转速23转/分截割减速机日本住友的OEM厂家：40000Nm、强化硬齿面、噪声不大于78分贝主要紧固螺母及螺栓型式普通防松型、回转支承三柱式(徐州合资厂家)人机界面日本Digital(汉显对话式) 铲板标准2米9宽切割头菲利普斯或三一行走部支重轮、履带宽600，比压0.14Mpa *5中央处理单元芬兰进口IP67专用控制器模拟量输入模块PC/PPI编程电缆芬兰进口IP67专用控制器项目主要配置电池模块真空接触器国产名牌（按三一特种防松防冲击工艺）开关电源朝阳电源辅助继电器日本松下电流传感器瑞士LEM按钮美国AB断路器德国金钟默勒回转台三一本体三一后支承三一五、160加强型掘进机技术参数（蓝字为区别部分）最大掘进高度 4.8m 外型尺寸长9.05m最大掘进宽度 5.0m 宽 2.9（机身2.3）m 爬坡能力±18°高 1.8m 可/经济截割岩石单向抗压强度< 80/60Mpa 整机重量45t 卧底深度300mm 供电电压1140/660V截割电机功率160/100kw 油泵电机功率90kw*截割头转速/伸缩量46/23rpm/550mm额定总功率261kw*装载形式三齿星轮要求井下供水压3-8MPa运输机形式双边链刮板式需/最小冷却水量> 100/30L/min 运输机链速56 m/min 机身地隙250mm最大不可拆卸件尺寸(长×宽×高) 3.31×1.16×1.44m最大不可拆卸件重量5185kg行走速度0-9 m/min 履带宽度600/550mm 星轮转速30 rpm 二联液压泵145/60*1ml/r 装载能力 3.5 m3/min 对地压强0.14MPa 油箱容积500 L 电气控制进口专用控制器注：*1——2007年4月底前交货的产品为145/95 ml/rEBZ160加强型掘进机主要配置（蓝字部分为与标准型不同处）项目主要配置1液压系统极低空载损耗系统2泵站电机抚顺大功率电机（轴承和密封按三一选定的进口件）3主泵德国力士乐大排量变量柱塞泵4控制阀德国力士乐先导液控高压负载敏感阀5平衡阀美国伊顿大流量型6行走马达减速机德国力士乐大扭矩*1一体化行走马达减速机7星轮德国力士乐或波克兰25Mpa内曲线半马达8一运法国波克兰或德国力士乐25Mpa马达或单750法国波克兰25Mpa马达9轴承德国FAG/瑞典SKF 10主要密封德国宝色霞板和美国派克11主要油缸三峡主船闸主油缸制造厂：密封结构适用额定压力≥48MPa12液压系统接头美国派克13液压胶管可承受压力≥31.5MPa 截割电机4/8极160/100KW，低速转速23转/分截割减速机日本住友的OEM厂家：40000Nm、强化硬齿面、噪声不大于72分贝主要紧固螺母及螺栓型式专利防松螺纹型、特殊防松型、回转支承三柱式(徐州合资厂家)人机界面日本Digital(汉显对话式) 铲板标准2米9宽，窄型2米6宽*5切割头菲利普斯或三一大惯量，高强齿座、截岩镐齿行走部支重轮、履带宽600，比压0.169Mpa中央处理单元芬兰进口IP67专用控制器模拟量输入模块PC/PPI编程电缆芬兰进口IP67专用控制器项目主要配置电池模块真空接触器德国西门子或法国施耐德开关电源朝阳电源辅助继电器日本松下电流传感器瑞士LEM 按钮美国AB断路器德国金钟默勒回转台三一高强型本体三一高强型后支承三一*1——80，000Nm。

EBZ160掘进机说明书概述EBZ160掘进机是一种无后桥机械式掘进机，主要用于大型煤矿巷道开掘、隧道开挖、铁路、公路、水电工程等大型掘进工程。

技术参数1. 掘进幅度：0.8m-6m2. 掘进高度：4.2m-4.8m3. 掘进能力：≥3.5m³/min4. 动力源：电动5. 驱动方式：液压式6. 适用固度：f≤87. 方向盘转弯半径：7m8. 适用坡度：±16°结构组成1. 行走部分：行走系统由前后桥架、轮胎、引领轨、应急制动、掌握制动和防跑制动组成。

电动机通过减速机、液压泵和液压马达传动铰接式转向机构，驱动后轮和前轮同时转向并调整前后平衡。

2. 掘进部分：掘进系统由动力头、掘进转台、支架液压系统、牵引装置和安全系统等组成，其中动力头由电动马达、行星减速机、掘进机架、铣刀和进给系统组成。

3. 液压系统：液压系统由操纵阀、液压缸、管道、水泵、油箱组成，由电动机驱动油泵供油到各液压缸和阀组。

4. 电气系统：电气系统由电气控制柜、电动机、传感器、信号跳闸器和液压单元等组成，实现机器的控制和保护。

使用与维护1. 操作前应先检查是否有杂物卡在前部、后部或支架，以免影响掘进安全和造成机械故障。

2. 操作时应接地电源并按照说明书正确操作。

3. 操作后应对机器进行清洁、润滑和保养，并存放在通风干燥处。

4. 维护前应停止机器运转，并遵守有关规定进行常规检查和维护保养。

5. 如果发现机器出现故障，应立即停车并排除故障，确保掘进安全。

总结EBZ160掘进机采用先进的液压技术、机电一体化设计，具有灵活性、高效性和安全性，并通过多重安全防护措施，使用和维护简便，是大型掘进工程的理想选择。

目录一、机械、液压装置使用说明书 (1)1．概述 (1)2．技术特征 (3)3．主要结构与工作原理 (6)4．各部的安装与调整 (15)5．使用操作 (30)6．故障分析与排除 (39)7．保养与维修 (42)8．运输及贮存 (50)9．操作、维护、保养规程 (50)10．附录I (56)二、电气系统使用说明书 (60)1. 概述 (60)2. 电气系统的工作原理 (64)3. 电气控制系统操作方法及过程 (65)4. 各种显示及其内容 (71)5. 电控箱上腔接线说明 (71)6. 电动机参数及要求 (72)7. 使用及注意事项 (72)8. 故障的排除及维修 (73)9. 维护保养 (74)10. 运输与储存 (74)11. 订货须知 (75)12. 附图 (75)三、EBZ160型掘进机主要零(元)部件及重要原材料明细表 (82)安全说明l操作前要详细阅读使用说明书；l未经培训不允许进行掘进机的操作；l应用适当的安全防护措施（如带手套、安全帽等）；l在离开机器前要把所有可移动部件降下来并关闭机器l本手册各章节中的安全事项均以“危险”、“警告”和“注意”用语出现。

“危险”表示存在着人身安全方面的危险情况。

“警告”表示人的行为可能会造成机器的损坏。

“注意”包含其它的信息和特别注意之处。

l重要的是，为了安全，本手册中规定的步骤和要求必须始终得到严格遵守。

一、机械、液压装置使用说明书1．概述1.1 产品特点：EBZl60掘进机是一种中型掘进机，整机具有以下特点：(1)．截割部可伸缩，伸缩行程为550mm；(2)．具有内、外喷雾，外喷雾前置，合理设计喷嘴位置，强化外喷雾效果；(3)．铲板底部大倾角，整机地隙大，爬坡能力强；(4)．中间运输机平直结构，与铲板搭接顺畅，龙门高、运输通畅；(5)．本体、后支承箱体形式焊接结构，刚性好，可靠性高；(6)．液压系统采用恒功率、压力切断、负载敏感控制；(7)．电气系统采用新型综保，模块化设计，具有液晶汉字动态显示功能；(8)．重心低，机器稳定性好。

机械、液压部分一、概述1.产品特点及主要用途EBZ160型掘进机由重工有限公司研发制造，系悬臂纵轴式部分断面掘进机，经过多年的生产与改进，已发展成为适用于煤矿煤及半煤岩巷道掘进的成熟机型，也可适用于条件相近的其它矿山及工程隧道掘进。

EBZ160系列掘进机可切割单向抗压强度60～80 MPa。

切割电机功率160/100kw，切割头转速分为48rpm 、24 rpm两种，适合不同方式的切割作业，适应能力强。

2.产品型号和名称产品名称：悬臂式掘进机改进标志切割电机主功率（KW）纵轴式悬臂式掘进机3.适用环境掘进机须在周围介质温度-5℃～+40℃的范围内、周围空气相对湿度不大于95%（+ 25℃）、海拔高度不超过2000m的条件下工作。

对于海拔高度超过2000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用。

掘进机应工作在无强烈颠簸振动和冲击的环境中、无破坏绝缘及腐蚀金属的气体和蒸汽的环境中、能防雨雪与滴水的地方。

掘进机用于煤矿井下时，周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4.本掘进机的执行标准MT/T238.3-2006 《悬臂式掘进机第3部分：通用技术条件》Q/KSZS02.58-2008 《EBZ160型悬臂式掘进机》本说明书术语“左”和“右”是指从司机位置朝切割头方向看时，机器的左侧和右侧。

二、产品外形与技术特征1.产品外形图1 EBZ160基本型掘进机图2 EBZ160强力型掘进机2.技术特征2.1主体切割断面28（23）1[1]m2切割高度 4.88（4.60）m切割宽度 5.75（5.23）m最大切割硬度80 Mpa适应最大坡度18 ±°接地比压0.14 Mpa卧底深380（215）mm地隙260 mm龙门高度370 mm装机总功率261 KW额定电压660 / 1140 V频率50 Hz最大不可拆卸件尺寸2855×1160×1345 mm最大不可拆卸件质量5470 kg外形尺寸（长×宽×高）9510（9760）×2914×1850mm质量（不含二运）45 t2.2切割机构型式纵轴式电动机功率160/100 kw型号YBUD-160/100 m切割头转速48/24 rpm切割头伸缩距离550(0) mm切割头尺寸φ1060×861 mm截齿型式锥形型号U135-25NB数量45（43）把1[1]注：带括号参数为EBZ160强力型掘进机参数2.3装运机构装载型式三星轮铲板宽度2914 mmr/min 星轮转速33铲板抬起高度440 mm卧底深度250（248）mm第一运输机形式边双链刮板式装运能力300 m3/h一运速度 1.09 m/s2.4行走机构型式履带式行走速度0～5.27 m/minmm 履带板宽度600履带中心距1850 mm公称接地比压0.14 MPa2.5液压系统油箱结构封闭式L 容积600泵站电机功率90 kw转速1480 rpm 二联泵参数第一联：变量轴向柱塞泵（负载敏感反馈控制+压力切断）为装、运回路供油工作压力23 MPa排量160 ml/r 一运马达参数工作压力23 MPa排量2×500 ml/r 装载马达参数工作压力23 MPa排量2×1200 ml/r 第二联：变量轴向柱塞泵（负载敏感反馈控制+压力切断）为行走、油缸回路供油工作压力20 MPa排量160 ml/r 行走马达参数工作压力20 MPa排量2×125 ml/r 油缸参数切割臂升降油缸 UG160ASJ缸径/活塞杆直径 180/110 mm行程 600 mm 切割臂回转油缸（切割伸缩专用） UG160AHZ缸径/活塞杆直径 160/100 mm行程 720 mm 切割臂回转油缸（强力切割专用） UG160CHZ缸径/活塞杆直径 160/100 mm行程 783 mm 切割头伸缩油缸 UG160ASS缸径/活塞杆直径 125/80 mm行程 550 mm 铲板油缸 UG160ACB缸径/活塞杆直径 180/110 mm行程 130 mm 后支撑油缸 UG160AHC缸径/活塞杆直径 180/110 mm行程 230 mm 履带张紧油缸 UG160ALDZJ缸径/活塞杆直径 160/80 mm行程 170 mm 一运张紧油缸 UG160AGB缸径/活塞杆直径 80/45 mm行程 100 mm2.6水系统降尘型式内、外喷雾内喷雾压力 3 MPa流量～40 L/min外喷雾压力 2.5～5 MPa流量～40 L/min冷却水压力 1 MPa流量～30 L/min 水泵站型号3WZ-PS-2500KS水泵型号BPW31.5水泵油马达型号CMFDA-E310-ALPS工作压力16 MPa排量10 ml/r2.7电气系统V供电电压660/1140总控制功率261 kw隔爆形式隔爆型照明电压36 V照明功率3×70 W三、结构特性及工作原理EBZ160型掘进机主要由切割、装运、行走三大机构和液压、水路、电气三大系统组成。
