电动车控制器接线图

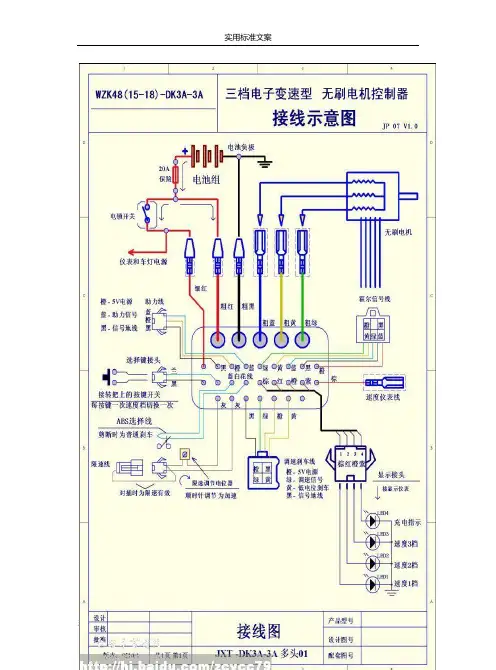

电动车智能无刷控制器接线图下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：2.粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

3.2.电机相位（u、v、w输出）：4.粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

5.3.转把信号输入：6.细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

7.4.电机霍耳（A、B、C输入）：8.细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

9.5.刹车（柔性EABS+机械刹）:10.细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

11.6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

12.7.仪表（转速）：细紫色线13.8.巡航：细棕色线14.9.限速：细灰色线15.10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：16.电源输入：17.粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

18.2.电机相位（u、v、w输出）：19.粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

20.3.转把信号输入：21.细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

22.4.电机霍耳（A、B、C输入）：23.细红色线为+5V电源，细黑色线为接地线。

无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。

电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。

电动车维修资料全1 电动车控制器七排线接线（图）红--电源正黑---电源负黄--电机正蓝--电机负七排线：1。

棕数据信号0V 用于面板显示2 紫同上3。

黑地4。

红电源5V5 黄刹车信号5V6 蓝模式信号5 或07 绿信号输入1---4V助力传感器：蓝信号入红电源输出黄地锁线输入橙---接电源正限速：蓝首先要确定控制器的电源线，通常电源线是粗红，粗黑，和一条细红接电门锁三个在一个端子。

转吧线通常是细绿，红，黑，刹车断电是细灰，这四根通常在一起，防盗是细红，绿，蓝；电机线是粗黄，绿，蓝三条；极细绿，蓝，红，黄，黑这是电机霍尔线。

载连接时一定要确定正负极。

看了一下上面都是外行，72V 的就是6 块普通20AH 的电池，接反可以绝对排除，因为那样近乎短路会非常猛烈，会烧线还会使控制器电容爆掉，发出类似鞭炮的响声当然没那么响，总之不可能是接反，我仔细考虑了认为 1 在装电池过程中不注意使高压大电流线接触到控制器多余功能线头串入高压击穿内部芯片，2 可能原控制器是好的是误判，没什么神秘的没什么其他可能性了。

很多控制器都是可以通过改线路来互用的。

和电机匹配不配备的问题要看其功率大小，相位角度，刹车断电方式这些都是可以通过改装来完成匹配的。

如果他们没给你通过改装线路，特别是相位角度，如果和电机不相符的话，根本就骑不了。

你问有无霍尔的控制器哪个更好！我告诉你，到目前为止，无霍尔的控制器的性能还不是很稳定，还不怎么成熟。

相比之下，有霍尔要好些。

你的车出现的状况！首先要看你原来的控制器是什么型号，功率是好大。

一转手柄电池电压就下降到最低点，如果控制器确定没坏，这种现象一般都是控制器功率过大，或是电池本身就有毛病造成的，但是用功率大的控制器，按理说因该更快些，力度更大些。

可是你的反而跑不起来！那么就有 3 个可能。

1 控制器是坏的。

（坏了就不是一定会骑不起走）2 电机和你原来的控制器一起烧坏了。

（电机内部线圈有部分短路漏电）3 电池出现问题了（要看你原来的骑行情况，如果只是修后才出现的，那么基本可以排除这个可能）。

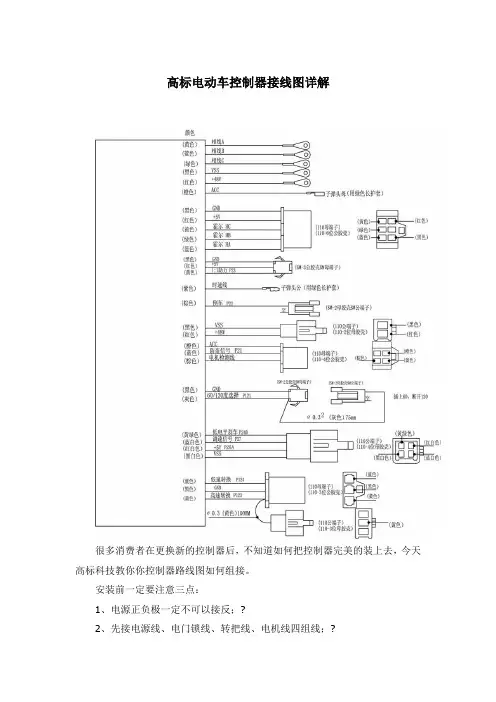

高标电动车控制器接线图详解很多消费者在更换新的控制器后，不知道如何把控制器完美的装上去，今天高标科技教你你控制器路线图如何组接。

安装前一定要注意三点：1、电源正负极一定不可以接反；?2、先接电源线、电门锁线、转把线、电机线四组线；?3、线接好打开电门锁，转转把、若倒转，对接一下学习线，就正转了，然后拔掉学习线，接好其它线就可以了。

第一步：确定电源正负极，和电门锁线：方法是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线]?然后用万用表的正极[红线]一个一个量，有电压的是正极[稍微比电源电压高点]、无电压的是负极，这里说明一下，有电源是三根线，其中那跟是电门锁线，这根线的特点是，打开钥匙和电源电压一样，关上钥匙没电压。

?第二步：关上钥匙连接电源线和电门锁线这三根线：控制器电源线粗红色的是正极，粗黑色的是负极。

接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右[红黑线]，霍尔线的电源电压5V左右[红黑线][别忘了万用表打到直流档上]。

?第三步：各个电压正常对接白色学习线：若反转拔开在对接一次，电机正转后拔开学习线。

接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。

电机正常转，证明转把有问，换个转把。

?第四步：电机正常转后，刹车断电线，霍尔线，仪表线等等。

?第五步：控制器的每根线是什么意思可以看产介绍里面图示说明。

第六步：电车上各个线什么意思的确定方法：顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。

拆开电瓶可以看到“+”电源正极“-”电源负极。

总的来说按大件找，按大件安装，最容易理解最准确。

?第七步：若电机还不正常转有可能霍尔坏了，测试霍尔好坏的方法：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，[这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的；如果指针不摆动，霍尔是坏的]用这种方法是最为可靠的方法，前提是带电操作。
