AutoCAD精确绘图

２００８年８月　第８期（总第１１７期）　广西轻工业　ＧＵＡＮＧＸＩ　ＪＯＵＲＮＡＬ　ＯＦ　ＬＩＧＨＴ　ＩＮＤＵＳＴＲＹ　计算机与信息技术　ＡｕｔｏＣＡＤ绘图技巧的应用　肖莉　（广西工业职业技术学院机械系，广西南宁５３０００３）　【摘　要】介绍了在ＡｕｔｏＣＡＤ下掌握绘图技巧的方法，并对掌握绘图技巧，提高绘图效率，提出了自己的一些看法。　【关键词】ＡＵＴＯＣＡＤ；绘图技巧；效率　【中图分类号】ＴＰ３９１　【文献标识码】Ａ　【文章编号】　１００３—２６７３（２００８）０８—１０５—０２　１　引言　ＡｕｔｏＣＡＤ是Ａｕｔｏｄｅｓｋ公司开发的交互式绘图软件包，它　作为一款高性能的通用绘图平台，绘图之精确、迅速是其他软　件所无法比似的，因此广泛应用于机械、电子、建筑、航空、航　天、造船、纺织等许多领域，使其成为自２Ｏ世纪８Ｏ年代以来一　直“独领风骚”，成为各工程领域首选的ＣＡＤ系统。、　本文由一道ＣＡＤ考证题引出，介绍如何使用ＡｕｔｏＣＡＤ的　命令绘制图形，采用逆向作图法，可以很轻巧的解题，提高绘图　效率，让你充分体验到ＡｕｔｏＣＡＤ给你带来的方便和快捷。　２绘图技巧和方法　在２００７年的Ａｕｔｏｄｅｓｋ公司ＣＡＤ初级工程师认证考试　中有一道题，如图２－１所示：圆与相邻圆及相邻直线都相切，要　求考生作图求出圆的直径，并精确到小数点后五位。　图２－１　这道题如果按正常的画法，初学者若不能很透彻的理解缩　放（ｓｃａｌｅ墒冷里参照㈣的选项用法，是很难作出来的。而且须　采用逆向作图法，才能很快的绘制出。　２．１缩放（Ｓｃａｌｅ）命令用法　缩放（Ｓｃａｌｅ）命令可以改变现存图形的大小，例如，绘制实　体某局部分的放大图时，先用复制（ｃｏｐｙ）命令拷贝到空白位置　处，然后用修剪（Ｔｒｉ　ｍ】命令修剪掉多余的部分，再使用缩放命　令，输入比例因子直接放大即可。在缩放命令的放大系数中还　有参照㈣选项，若能合理利用，则可迅速提高绘图效率，如下例　子简明阐述此选项的用法。如图２—２所示：将图（１）的矩形放　大，底边ＡＢ增大至ＡＣ，宽亦按比例缩放。　口　口　ｆ　ｒ奄　－ｔｌ　矗　ｆ　ｔ翻　圈２—２　操作过程如下：　命令：Ｓｃａｌｅ［￣／　选择对象：（选择矩形）　选择对象：团　指定基点：（拾取点Ａ）　指定比例因子或【复制（Ｃ），参照㈣】：Ｒ　指定参照长度＜１＞：（拾取点Ａ）指定第二点：（拾取点Ｂ）　指定新长度：（拾取点Ｃ）　注意在用参照㈣选项时，参照长度即指ＡＢ线，要把ＡＢ　线放大至ｃ点处，新长度且Ⅱ指ＡＣ线长，所以在拾取第二点Ｂ　时，十字光标即放在Ｂ点处的竖线上，拖动光标至Ｃ点处拾取　即可完成图形，如图２－２（２）所示。　２．２逆向作图法　分析图２－１可知，底边长１４０ｍｍ。底层有１Ｏ个小圆，通过　计算可知小圆的直径肯定比１４ｒａｍ小，采用逆向作图法，则先　画一个直径小于１４ｒａｍ又便于计算的圆，那么可取直径为　１０ｒａｍ，到最后一步用Ｓｃａｌｅ命令里的Ｒｅｆｅｒｅｎｃｅ选项操作即　可完成，操作过程如下：　（１）设置图形单位精确至小数点后五位，如图２—３：　图２—３　（２）绘制图中所有的圆　命令：ｃｉｒｃｌｅ　指定圆的圆心或【三点（３　两点（２Ｐ，，相切、相切、半径　ｆＤ］：（按任意点拾取）　指定圆的半径或【直径（Ｄ）】：５　命令：ｃｏｐｙ［￣　选择对象：（选择圆）　选择对象：　指定基点或【位移（Ｉ）　位移＞：（拾取圆的左象限点）　指定第二点或［退出　，放弃㈣＜退出＞：（拾取圆的右　象限点）　指定第二点或腿出　，放弃㈣＜退出＞：　取上一个　【作者简介】１￣（１９７３一）女，讲师，从事高职类《杌械制图》及《ＡｕＴｏｃＡＤ》课程教学及科研工作。　

第1章 AutoCAD绘图环境及基本操作

16 中的A、B点。

绝对极坐标的输入格式为“R

间的夹角。若从x轴正向逆时针旋转到极轴方向，则α角为正，反之，α角为负。例如，

（60<120）、（45<-30）分别表示图1-28中的C、D点。

二、 输入点的相对直角坐标、相对极坐标

当知道某点与其他点的相对位置关系时可使用相对坐标。相对坐标与绝对坐标相比，仅

仅是在坐标值前增加了一个符号“@”。

相对直角坐标的输入形式为“@x,y”，相对极坐标的输入形式为“@R

【练习1-10】： 已知点A的绝对坐标及图形尺寸，如图1-29所示，使用LINE命令绘制此

图形。

图1-29 通过输入点的坐标画线

命令: _line 指定第一点: 150,200 //输入A点的绝对直角坐标，如图1-29所示

指定下一点或 [放弃(U)]: @40,0 //输入B点的相对直角坐标

指定下一点或 [放弃(U)]: @0,-36 //输入C点的相对直角坐标

指定下一点或 [闭合(C)/放弃(U)]: @46,0 //输入D点的相对直角坐标

指定下一点或 [闭合(C)/放弃(U)]: @60,30 //输入E点的相对直角坐标

指定下一点或 [闭合(C)/放弃(U)]: @0,25 //输入F点的相对直角坐标

指定下一点或 [闭合(C)/放弃(U)]: @30<120 //输入G点的相对极坐标

指定下一点或 [闭合(C)/放弃(U)]: @-131,0 //输入H点的相对直角坐标

指定下一点或 [闭合(C)/放弃(U)]: c //使线框闭合

1.5.2 使用对象捕捉精确画线

在绘图过程中，常常需要在一些特殊几何点间连线，为帮助用户快速、准确地拾取特殊

几何点，系统提供了一系列的对象捕捉工具，这些工具包含在图1-30所示的【对象捕捉】

工具栏上。

图1-30 【对象捕捉】工具栏

一、 常用的对象捕捉方式

• ：捕捉线段、圆弧等几何对象的端点，捕捉代号为END。启动端点捕捉后，将鼠标光标移动到目标点附近，系统就会自动捕捉该点，然后再单击鼠标

第2章 AutoCAD2004的基本操作

AutoCAD2004是一个精确的绘图软件，怎样精确地确定图形的形状和位置，是我们应该掌握的。定形和定位的方法有好多种，其中用坐标定形和定位是一种基本的方法。另外，对AutoCAD2004的基本操作也是读者必须掌握的内容。本章主要讲述怎样使用坐标定形和定位，如何给AutoCAD2004下命令，如何结束AutoCAD2004的命令，AutoCAD2004的多文件操作，鼠标的基本操作，AutoCAD2004下拉菜单的基本操作和对话框与功能键的基本操作等基础知识。

2.1 怎样使用坐标定位

AutoCAD是一个精确的绘图软件，应通过坐标系在图形中确定点的位置。掌握各种坐标系对于精确绘图是十分必要的。

AutoCAD的坐标系与数学上的笛卡尔坐标系基本一致，X轴为水平轴，向右为正；Y轴为垂直轴，向上为正；Z轴方向垂直于XY平面，指向用户的方向为正。这套坐标系在AutoCAD里称为“世界坐标系”，用WCS表示，是系统默认的坐标系。在绘图区域的左下角有一个世界坐标系的图标，如图2-1所示。

图2-1 坐标系图标

AutoCAD一般用直角坐标和极坐标来进行定位输入，其中又分为绝对直角坐标和相对直角坐标输入、绝对极坐标和相对极坐标输入四种方式。下面分别介绍这四种输入方式的用法。

2.1.1 绝对直角坐标输入

在直角坐标系中，坐标轴的交点称为原点，绝对坐标是指相对于当前坐标原点的坐标。在AutoCAD中，默认原点的位置在图形的左下角，如图2-2所示。

点的绝对直角坐标的给定方式是（X，Y，Z），其中X、Y、Z的值就是点在直角坐标系中相对于原点的距离。在二维平面绘图中，当知道了某点的绝对直角坐标后，要在CAD系统中确定该点，可以用键盘输入X向的坐标值和Y向的坐标值，两者之间必须用西文逗号“，”隔开（注意不能用中文逗号），这就是绝对直角坐标输入的格式。

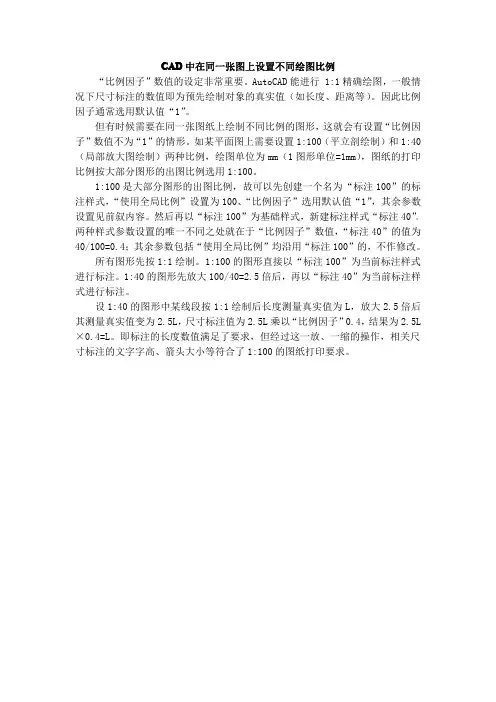

CAD中在同一张图上设置不同绘图比例

“比例因子”数值的设定非常重要。AutoCAD能进行1:1精确绘图，一般情

况下尺寸标注的数值即为预先绘制对象的真实值（如长度、距离等）。因此比例

因子通常选用默认值“1”。

但有时候需要在同一张图纸上绘制不同比例的图形，这就会有设置“比例因

子”数值不为“1”的情形。如某平面图上需要设置1:100（平立剖绘制）和1:40

（局部放大图绘制）两种比例，绘图单位为mm（1图形单位=1mm），图纸的打印

比例按大部分图形的出图比例选用1:100。

1:100是大部分图形的出图比例，故可以先创建一个名为“标注100”的标

注样式，“使用全局比例”设置为100、“比例因子”选用默认值“1”，其余参数

设置见前叙内容。然后再以“标注100”为基础样式，新建标注样式“标注40”。

两种样式参数设置的唯一不同之处就在于“比例因子”数值，“标注40”的值为

40/100=0.4；其余参数包括“使用全局比例”均沿用“标注100”的，不作修改。

所有图形先按1:1绘制。1:100的图形直接以“标注100”为当前标注样式

进行标注。1:40的图形先放大100/40=2.5倍后，再以“标注40”为当前标注样

式进行标注。

设1:40的图形中某线段按1:1绘制后长度测量真实值为L，放大2.5倍后

其测量真实值变为2.5L，尺寸标注值为2.5L乘以“比例因子”0.4，结果为2.5L

×0.4=L。即标注的长度数值满足了要求，但经过这一放、一缩的操作，相关尺

寸标注的文字字高、箭头大小等符合了1:100的图纸打印要求。
