AutoCAD课程第一课AUTOCAD基础知识与命令一、CAD简介由美国AUTODESK公司开发的绘图软件，用于建筑、模具、机械设计、服装设计等，版本主要有R12、R13、2000、2002、2004、2008。

二、绘图前的准备1、坐标系：A、笛卡尔坐标：X，Y。

B、极坐标：距离〈角度。

C、相对坐标：@X，Y。

当前点是以上一点为原点来表示。

D、三维坐标：X，Y，Z。

2、绘图界限：指设定一个与图形尺寸相符合的绘图范围。

使用：LIMTS设定左下角（0，0）和右下角点（1000，800）的坐标。

三、AUTOCAD工作界面1、标题栏：CAD文件格式“.DWG格式”2、工具栏：标准、对象特性、绘图、修改……调用方法一：＂视图＂菜单,＂工具栏＂。

调用方法二：右击任意工具按钮，选择工具栏名称。

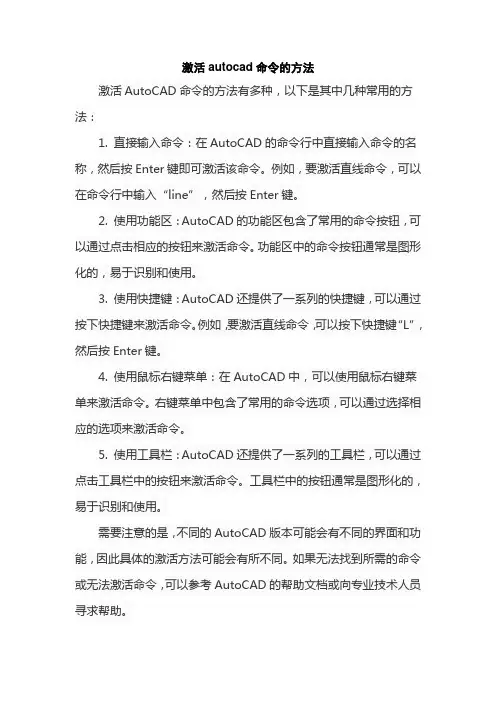

3、命令行：可以直接输入命令动词或简写，回车、空格或右击执行命令；键盘上、下光标键查询已用的命令再执行。

4、“光标跟踪器”A、栅格开关：显示图形界限；辅助绘图（栅格点间距设置：右击此开关，选择“设置”X，Y间距）B、捕捉开关：炮标自动捕捉栅格点。

C、正交开关：对角度的提示（增量角设置：右击此开关，选择“设置”）*：“〈25”表示25度角。

E、对象捕捉开关：对图延伸交点的捕捉。

G、线宽开关：显示线的宽度。

四、绘图命令1、直线：LINE（L）设定第一点，下一点……（闭合/放弃）2、射线：RAY（辅助线）用于图纸的分区，设定起点，通过点……第二课AutoCAD命令一、构造线XLINE（XL）。

设定一个点，设定通过点……[水平]：水平线。

[垂直]：90度。

[角度]：指照指定的角度画线。

[二等分]：平分角。

（设定角的顶点、起点、终点）[偏移]：指照指定的距离绘制平行线。

*主要用于辅助绘图（分区）二、多边形（正多边形）POLYGON（POL）设定边数（3-1024），设定中心点或[边]，造项[内接于圆/外切于圆]。

设定半径。

*[边]：设定边的第一、第二个端点（设定一个距离，如：50）三、矩形RECTANG（REC）设定第一个角点，设定第二个角点。

[尺寸]：设定长、宽。

或使用相对坐标，如：@200，100[宽度]：线的宽度。

[厚度]：距形的高度（三维状态下）[圆角]：设定圆的半径。

[标高]：离地平面的高度。

[倒角]：设定角的第一、二边的距离。

四、多段线PLINE（PL）设定起点，下一点……[宽度]：设定起点、端点宽度。

[圆弧]：直线转换为圆弧模式。

[直线]：圆弧转换为直线模式。

[半宽]：设定起点、端点半度。

[闭合]：封闭。

[放弃]：后退。

*是整形体圆形。

五、圆弧ARC（A）圆弧是圆珠笔的一部份。

三点、起点、圆心、端点、角度、弦长、半径、方向、继续。

六、圆：CIRCLE（C）圆心、半径/直径/三点/两点/切、切、半/切、切、切。

*注意：切点的位置/椭圆无切点。

第三课AutoCAD绘图命令（二）一、修订云线：REVCLOUD。

作用：用于服装设计领域。

操作：设定起点，移动炮标，回车。

[弧长]：设定最小、最大的弧长。

[对象]：选择封闭整体对象，反转方向？（Y/N）二、样条曲线：SPLINE（SPL）特点：不规则的光滑曲线。

操作：设定起点，下一点……，回车，设定起点切向、终点切向。

[闭合]：封闭。

[拟合公差]：误差值，如：20应用：建筑物外形、机械、模具中的断面线。

*曲率是由两点的位置确定的。

三、椭圆：ELLIPSE（EL）操作：方法一、两点定义长轴，设定短半轴长度。

方法二、设定中心点，设定另一端点，设定另一条半轴长度。

椭圆弧：按椭圆的方法绘出椭圆，设定起点、终点角度。

270°（360°）0°180°90°四、块：反指将常用的、有代表性的图开保存，可以反复调用，这种图形称为“块”。

制作块：BLOCK（B）名称、基点、选择对象、确定。

调用块：INSERT（I）名称、缩放比例、旋转角度、确定。

文件块：可以在任意文件中调用。

WBLOCK（W）名称、基点、选择对象、确定。

五、点：POINT（PO）1、点样式设置：“格式”菜单，“点样式”。

2、单点、多点。

3、定数等分：将图形平均划分成段。

操作：选择对象，设定划分的数目，回车。

4、定距等分：近按指定的长度划分对象。

操作：选择对象，设定长度，回车。

六、图案填充：BHA TCH（H）图案、样例，缩放比例，旋转角度。

“拾取点”：自动搜索封闭的填充范围。

“选择对象”：选择对象的边框线。

“高极”：孤岛检测样式普通：单层填充（1、3、5、7……）。

外部：外围。

忽略：全部。

“渐变色”：渐变色填充。

“继承特性”：复制图案。

操作：点击已填好的图案，点击需要填充的图案。

*应用：用于剖面线的表达（实心部份）。

七、面域：REGION（REG）1、定义将图形转化成整体的平面。

2、意义：A）可用EXT命令扩展成三维实体。

B）可以进行布尔运算。

并集：合并。

差集：减法（A—B）交集：交叉部份。

3、操作：选择对象，回车。

第四课AutoCAD修改命令（一）一、边界：BOUNDARY1、作用：由多个相交的图形生成新的边界曲线。

2、意义：可以用EXT扩展成实体。

3、操作：选取择图形，“拾取点”点击封闭区域确定。

二、文字。

1、类型：单行文字（DT）每行相互独立，一般不显示中文。

多行文字（MT）：有专门的文本框输入文字，可以显示中文（整体）。

*CAD默认字体：TXT.SHX(通用字体)“格式”菜单,“文字样式”。

2、内容的修改：方法一：DDMODIFY。

方法二：CTRL+1。

颜色、线型、线宽、厚度、内容、对齐方式、高度（大小）、旋转、倾斜、宽度比例（文字宽度）、颠倒、翻转。

4、插入特殊符号：度数符（%%D）直径符（%%C）正负公差符（%%P）下划线（%%U）上划线（%%O）方法二：对于多行文字，使用五笔的软键盘。

三、圆环：DONUT（DO）方法：设定内部半径、外部半径，设定中心点。

*系统变量：用于控制填色、开（ON）/关（OFF）应用：服装、电路图。

四、1、删除：ERASE（E）选择对象，回车。

2、复制对象：COPY（CO）选择对象，设定基点，目标（设定距离，如：1000或用相对坐标@2000,1000）[重复]：设定基点，目标点，（反复询问）3、镜像：轴对称构造：MIRROR（MI）操作：选择对象，两点设定镜像轴，是否删除原对象（Y/N）文本镜像：MIRR TEXT：系统变量，用于控制文本是否需要镜像值：O（复制）/ I（镜像）。

4、偏移：OFFSET（O）作用：同心构造，用于绘制平行对象，操作：设定距离，选择对象，指定偏移的一侧。

[通过]：选择对象，指定通过点。

5、阵列：ARRAY（AR）作用：特殊的复制。

操作：选择对象，矩形阵列：行、列数，行、列间距，旋转角度。

环形阵列：设定中心点，数目，角度，是否旋转（勾选）。

6、移动：MOVE（M0）操作：选择对象，设定基点，目标点、（距离或相对坐标，如：@100，50）第五课AutoCAD修改命令一、旋转：ROTATE（RO）操作：选择对象，设定基点，设定旋转角度（正数：逆时针/负数：顺时针）[参照]：设定基点，设定参照角度（图形原来的角度），设定新的角度（图形需要旋转的角度）。

设定A点为基点，参照角：捕捉B、C两点，新角度：捕捉D点。

二、缩放：SCALE（SC）1、原理：等比缩放。

2、操作：选择对象，设定基点，设定倍数，[参照]：设定参照尺寸（图形原来的尺寸），设新尺寸（图形需要缩放的尺寸）三、拉伸：STRETCH（S）1、原理：非等比缩放。

2、操作：选择对象，框选被拉伸的部份，设定基点，目标点（正数：拉长/负数：缩短）四、修剪：TRIM（TR）1、原理：依边界剪切图形的相交部份。

2、操作：选择边界对象，选择要修剪的对象。

[边]：延伸/不延伸。

六、打断于点：BREAK1、原理：截断图形（开放型的图形）2、操作：选择对象，设定第一个打断点。

*“最近点”：捕捉图形的任意点。

七、打断：BREAK（BR）1、原理：截除图形。

2、操作：选择图形，设定第一个打断点。

[第一点]：设定第一、二点（设定长度，如：100）八、倒角：CHAMFER（CHA）1、操作：选择倒角的第一、二边。

[距离]：设定角的第一、二边距离。

[角度]：设定角度的第一边的距离和角度。

[方式]：选择[距离]/[角度][多个]：连续倒角。

[多段线]：用于整体图形的多个角同时倒角。

九、圆角：FILLET（F）操作：选择角的第一、二边。

[半径]：设定圆角半径。

[修剪]：修剪/不修剪。

[多个]：连续圆角。

[多段线]：对整体图形的多个角同时圆角。

十、分解（炸开）：EXPLODE（X）1、原理：将复合图形解散成多个单一对象。

*复合对象：多段线、多边形、矩形、块、图案填充、面域、边界对象、三维图形。

2、意义：便于修改。

常用命令：直线、矩形、修剪、移动、偏移、阵列。

*正交方式/极轴/相对坐标。

第六课AutoCAD尺寸标注一、AutoCAD视图控制1、ZOOM（Z）[全部]：全部显示。

[中心]：屏幕中心。

[动态]：局部放大。

[范围]：尽可能放大。

[窗口]：框选放大。

[比例]：按倍数放大。

[实时]：鼠标推/拉方式放大/缩小。

2、平移：PAN（P）3、鸟瞰视图：综合缩放、平移为一体动态浏览方式，针对于大型图纸。

4、使用鼠标中键：滚动中键：缩放。

按住中键拖动：平移。

二、尺寸标注：1、尺寸标注类型：A、线性标注：水平、垂直线。

B、对齐标注：斜线、水平、垂直线。

C、坐标标注：点的X、Y值、（垂直为X，水平为Y）D、半径、直径标注：圆和圆弧。

*系统变量：DINTOFLON（开）：尺寸线通过圆心。

E、角度标注：当前角互补角、对顶角。

2、标注的组成：尺寸界线、尺寸线（箭头）、标注文本。

3、标注原则：尺寸线保持在同一直线上。

标注之间不能相互交叉（由内向外）。

标注不能重复。

4、其它标注：A、快速标注：水平、垂直线（选择图形，指定位置）。

B、基线标注：水平、垂直、斜线、角度；特点：当前标注是以第一个标注为起点向后标注。

C、连续标注：水平、垂直、斜线、角度；特点：当前标注是以上一个标注为起点向后标注。

D、快速引线：文字标注。

操作：设定第一个引线点，下一点，下一点，文字宽度，输入文字的第一行，下一行……回车。

[多行文字]：可以显示中文。

[设置]：“附着”设定对齐方式。

*“分解：命令，调整为其它的对齐方式。

E 、形位公差：针对于模具和机械零件。

组成：引线/符号、公差值、基准值……。

F、圆心标记：针对于圆珠笔和圆弧。

5、编辑标注：[新建]L 编辑内容。

*尺寸公差：如：%%C35+0.001^-0.135(选择正负数),点击工具栏上的”堆叠”按钮,确定,选择标注,确定。

（“^”Shift+6标+0.001-0.035）[旋转]：文字旋转。
