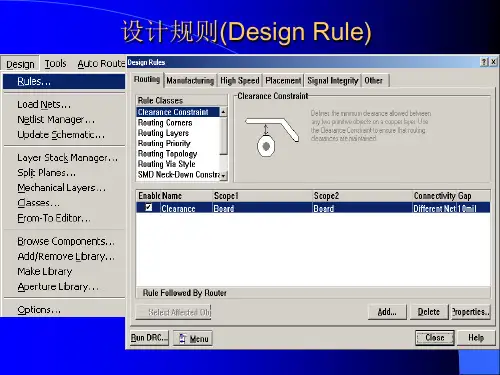

protel设计规则

16
5.5 产生元件报表
Protel 99 SE提供了元件报表功能， 能够对新创建旳元件信息进行多种统 计输出。在元件库编辑器中有3种类 型旳报表，分别是：元件报表 (Component Report)、元件库报表 (Library Report)和元件规则检验报 表(Component Rule Check Report)。 下面分别对其进行简介。
22
打开已经有元件定义，选中 元件符号并进行复制。然后 在目旳库中新建一种元件， 执行粘贴操作，即可将已经 有元件符号复制到目前元件 旳编辑区，此时对其进行编 辑，修改矩形面积，删除不 需要旳引脚，将用到旳引脚 按电路设计需要进行重新排 列，如有需要能够对引脚属 性进行修改，然后添加描述， 保存，即可生成所需要旳元 件。如图5.35和图5.36所示。
下，在元件列表中找到 Diode元件，选中，单击 元件列表窗口下面旳 Edit按钮，如图5.8所示， 即可进入元件库编辑器 界面，如图5.9所示。
8
在图5.9旳Pins窗口中能够看 到，虽然元件旳引脚名称为A、 K，但编号却是1、2，而在进 行PCB设计时是按编号来相 应旳，所以需要修改一下。调 整编辑区显示区域到合适大小， 然后双击元件图形旳引脚(见 图5.10)，打开如图5.11所示 旳引脚属性对话框，或是选择 Edit→Change命令，当鼠标 光标变成十字形后单击该引脚， 也可实现这一操作。
5.3 编 辑 元 件
9
5.4 创建新元件
有些时候顾客用到旳元件在元件库中没有定义， 此时一种途径是联络元件厂商谋求技术支持或 经过网络搜索看是否有相应旳元件定义库，而 更多时候顾客能够自己来定义所需要旳元件， 借助Protel 99 SE提供旳编辑环境，这一工作 并不困难，下面就经过两个例子来简介一下创 建新元件旳过程。

2.6.1 导线 导线指具有电气连接关系的一种原理图组件。 1、启动方法一：单击导线工具图标。 方法二：执行菜单命令place-wire。 方法三：在原理图编辑窗口内单击右键，在快捷菜单 中选择wire命令来启动导线命令。 方法四：用快捷键P，W来启动导线命令。 2、画导线步骤 1）在红色连接标记处，单击左键或者ENTER键确定 第一个端点。将光标移到导线的下一个转折点或者 端点，单击左键或者ENTER键确定导线的第二个端 点。
2.3 设置图纸
design-options-document options
2.3.1 设置图纸大小
1、选择标准图纸
2、自定义图纸
3、设置图纸方向和标题栏 orientation：绘制设置landscape；打印设置portrait。 show reference zones：显示边框中的参考坐标。 show border：显示图纸边框。 show template graphics：显示模版的图形、文字及 专用字符串。 border color：设置图纸边框的颜色。 sheet color：设置图纸底色。 change system font：改变图纸 插入汉字或者英文字体。
3、电源端子属性 style：设置电源端子的符号类型。
2.6.6 元件
元件是原理图最基本的组件，在原理图上常 用各种各样的逻辑符号来表示。所有元器 件均来自元器件库，取用之前必须先加载 相应的元件库。 1、启动放置元件命令 方法一，方法二，方法三，方法四和前面一 样。快捷键是p,p。方法五，在库文件管理 器内，双击需要的元器件。方法六，在库 文件管理器中，选中元器件，然后点击 PLACE*.
Schematic：启动原理图设计模块，进行原理 图的绘制工作。 VHDL：启动VHDL程序的编写模块。 PCB：启动印制电路板的设计模块。 schematic library:打开生成和管理元器件库。 PCB library：启动PCB元件封装库的生成模 块。 PCB project：打开或者生成一个印刷电路板 设计项目，在该项目下可以添加原理图的 绘制，PCB的设计，VHDL程序的编写设计。

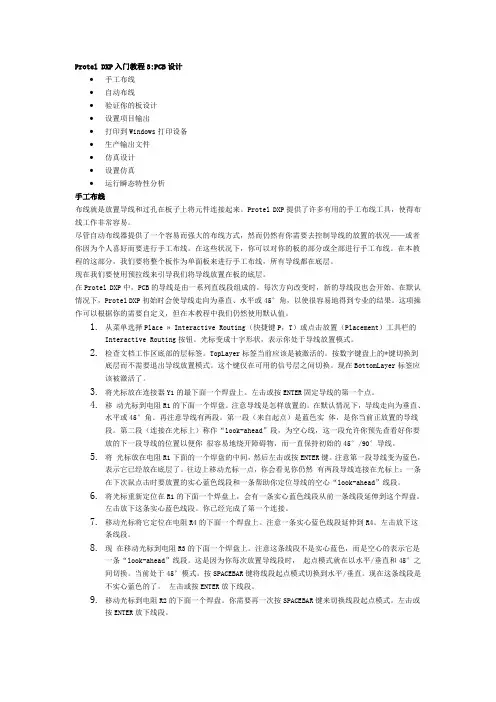

Protel DXP入门教程3:PCB设计∙手工布线∙自动布线∙验证你的板设计∙设置项目输出∙打印到Windows打印设备∙生产输出文件∙仿真设计∙设置仿真∙运行瞬态特性分析手工布线布线就是放置导线和过孔在板子上将元件连接起来。

Protel DXP提供了许多有用的手工布线工具，使得布线工作非常容易。

尽管自动布线器提供了一个容易而强大的布线方式，然而仍然有你需要去控制导线的放置的状况——或者你因为个人喜好而要进行手工布线。

在这些状况下，你可以对你的板的部分或全部进行手工布线。

在本教程的这部分，我们要将整个板作为单面板来进行手工布线，所有导线都在底层。

现在我们要使用预拉线来引导我们将导线放置在板的底层。

在Protel DXP中，PCB的导线是由一系列直线段组成的。

每次方向改变时，新的导线段也会开始。

在默认情况下，Protel DXP初始时会使导线走向为垂直、水平或45°角，以使很容易地得到专业的结果。

这项操作可以根据你的需要自定义，但在本教程中我们仍然使用默认值。

1.从菜单选择Place » Interactive Routing（快捷键P，T）或点击放置（Placement）工具栏的Interactive Routing按钮。

光标变成十字形状，表示你处于导线放置模式。

2.检查文档工作区底部的层标签。

TopLayer标签当前应该是被激活的。

按数字键盘上的*键切换到底层而不需要退出导线放置模式。

这个键仅在可用的信号层之间切换。

现在BottomLayer标签应该被激活了。

3.将光标放在连接器Y1的最下面一个焊盘上。

左击或按ENTER固定导线的第一个点。

4.移动光标到电阻R1的下面一个焊盘。

注意导线是怎样放置的。

在默认情况下，导线走向为垂直、水平或45°角。

再注意导线有两段。

第一段（来自起点）是蓝色实体，是你当前正放置的导线段。

第二段（连接在光标上）称作“look-ahead”段，为空心线，这一段允许你预先查看好你要放的下一段导线的位置以便你很容易地绕开障碍物，而一直保持初始的45°/90°导线。

PCB布局一、PCB高效率布局（一）常用布局选项设置：1、T/P：preference对话框【option】编辑环境选项设置：【EO】第二项选项参考点、第六项保护锁定对象功能；【O】设置图元组件的旋转角度；【PR】中【threshold】设置选择了【threshold】方式时，则该值为限制修改条件的门限值。

【display】显示模式设置：【DT】显示模式设置：字符显示最小值应尽量尽量设定小一些。

2、document option对话框D/O【option】：元器件在水平/垂直方向的移动步距。

3、锁定元器件：在进行放置元器件操作前，对于需要固定位置的元器件，要先放到需要的位置上，再修改其属性，选择【locked】项，使之成为锁定状态。

4、design rules对话框方法D/R>>布局规则设置Placement：设置元器件间隔.（二）元器件布局空间room布局空间的定义：指一个放置在PCB设计图上的辅助布局矩形区域；手动生成room：P/R>>框选要定义room的区域。

（三）元器件联合定义：指多个元器件的一种结合关系；生成元器件联合：在PCB图上选择要作为元器件联合的组成部分的元器件>>T/V/U；从元器件联合中清除个别元器件：T/V/B>>单击要从元器件联合清除的元器件；解除元器件联合：T/V/L。

（四）常用交互式布局命令靠左侧、右侧、顶部、底部对齐：T/I/L、R、T、B；按水平、垂直中心对齐：T/I/C、E；水平方向均布、增加间距、缩小间距：T/I/H/E、I、D；垂直方向均布、增加间距、缩小间距：T/I/V/E、I、D；按Room的设置自动放置、在指定的矩形区域内安排元器件：T/I/R、I；安排元器件到板外、将元器件移动到设定的布局栅格的整数倍上：T/I/O、G；打开【Align component】对话框可以对被选择元器件进行排列对齐设置：T/I/A。
