计算机辅助设计Protel99SE元件与封装对应表

protel99se常用封装库元件&分立元件库（三份资料汇总）资料一：1.电阻固定电阻：RES 半导体电阻：RESSEMT 电位计：POT 变电阻：RVAR 可调电阻：res12.电容定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI 可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB 发光二极管：LED5.三极管:NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：RELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb资料二：_________________________________________________________________________Q:在protel99se中调出power objects的时候，调出的竟然是上下滚动条——不能用power objectsA：VIEW（视图）----TOOLBARS（工具条）----Customize（定制）----右键单击POWER OBJECTS（电源工具栏）----Edit...（编辑）----找到Position栏----将其换成Fixed TOP！OK！！！！！！！！！！Q: 第一次使用，在Documents建立了一个新的sheet后总是出现一个Lock对话框，里面是Lock Properties,然后有一把钥匙的形状，旁边写着Available Access Code,再旁边是三个选项分别是Add,Remove 和Edit。

Protel 99元件封装列表元件代号封装备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容电容 C RB.3/.6 电解电容电容 C RB.4/.8 电解电容电容 C RB.5/1.0 电解电容保险丝FUSE FUSE二极管 D DIODE0.4 IN4148 二极管 D DIODE0.7 IN5408 三极管 Q T0-126三极管Q TO-3 3DD15 三极管Q T0-66 3DD6 三极管Q TO-220 TIP42 电位器VR VR1电位器VR VR2电位器VR VR3电位器VR VR4电位器VR VR5元件代号封装备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆D D-37R 1A直角封装整流桥堆D D-38 3A四脚封装整流桥堆D D-44 3A直线封装整流桥堆D D-46 10A四脚封装集成电路U DIP8(S) 贴片式封装集成电路U DIP16(S) 贴片式封装集成电路U DIP8(S) 贴片式封装集成电路U DIP20(D) 贴片式封装集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294集成电路U ZIP-11H1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：cap; 封装属性为RAD-0.1到rad-0.4电解电容：electroi; 封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2）VR1-VR53.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A （普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

Protel99se元件库清单1框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1 依据元器件种类，原理图元件库包括以下16个库：1 单片机2 集成电路3 TTL74系列4 COMS系列5 二极管、整流器件6 晶体管：包括三极管、场效应管等.7 晶振8 电感、变压器件.9 光电器件：包括发光二极管、数码管等10 接插件：包括排针、条型连接器、防水插头插座等.11 电解电容12 钽电容13 无极性电容14 SMD电阻.15 其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等16 其他元器件：包括蜂鸣器、电源模块、继电器、电池等1.2 依据元器件种类及封装，PCB元件封装库包括以下11个库：.1 集成电路（直插）.2 集成电路（贴片）.3 电感.4 电容5 电阻6 二极管整流器件.7 光电器件.8 接插件.9 晶体管.10 晶振.11 其他元器件PCB元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm2.3 电阻2.3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装2.4 电容2.4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装2.4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41482.6 晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7 晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装2.8 电感、变压器件电感封封装采用TDK公司封装2.9 光电器件2.9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管2.9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管2.9.3 数码管使用器件自有名称命名2.10 接插件2.10.1 SIP+针脚数目+针1脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针2.10.3 其他接插件均按E3命名2.11 其他元器件详见《Protel99se元件库清单》3 SCH元件库命名规则3.1单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2 TTL74系列和COMS系列是从网上找的元件库，封装和编码需要在画原理图时重新设定3.3 电阻3.3.1 SMD电阻用阻值命名，后缀加-F表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812表示的是精度为1%，封装为1812，阻值为3.3欧的电阻3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150表示的是功率为2W，阻值为150欧的碳膜电阻3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100表示的是功率为5W，阻值为100欧的水泥电阻3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G则表示保险管如：FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。

Protel 99SE中常用的电子元件封装元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL11.标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0 ,一般用AXIAL0.4两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，一般用RAD0.1有极性电容为RB.2/.4到RB.5/1.0.一般<100uF用用RB.2/.4,100uF-470uF用RB.3/.6,,>470uF用RB.5/1.03.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（注意做PCB时别忘了将封装DIODE 的端口改为A、K） ,一般用DIODE0.44.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、场效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。

Protel 99 SE 常用元件原理库及封装属性对照Protel 99 SE 常用元件原理库及封装属性对照元件类别 元件形式原理图库中名称 封装属性 备注说明 电阻针插式RES1～RES4 AXIAL0.3～AXIAL0.7 后缀表示两焊盘间距（电阻的长度）一般用AXIAL0.4 表贴式 0603、0805、1206等 数值与电阻值无关，表示电阻尺寸，尺寸与最大功率有关（见附表一） 无极电容(瓷片电容) 针插式 CAP RAD0.1～RAD0.4 后缀表示两焊盘间距；一般用RAD0.1 表贴式 与表贴式电阻相同有极电容(电解电容) 针插式 ELECTRO RB.1/.2～RB.4/.8 “.1”为焊盘间距，“.2”为电容圆筒的外径。

一般电容值<100uF 时用RB.1/.2；100uF ～470uF 时用RB.2/.4,；>470uF 用时RB.3/.6。

表贴式 见附表二 由于其紧贴电路板，要求温度稳定性高，一般用钽电容为多电位器 POT1、POT2等VR1～VR5 二极管 表贴式 DIODEDIODE0.4和DIODE0.7 0.4和0.7指二极管的长短，与功率也有关系，DIODE0.4是小功率二极管，DIODE0.7是大功率二极管，一般用DIODE0.4。

肖特基二极管 DIODESCHOTTK Y隧道二极管 DUIDE TUNNEL 变容二极管 DIODE VARCTOR 稳压二极管ZENER1～3发光二极管 针插式 LED RAD0.1～RAD0.4或RB.1/.2 颜色有红、黄、绿、蓝之分，亮度为普亮、高亮和超亮三个等级 表贴式 0805、1206、1210三极管 普通三极管 NPN/NPN 1 PNP/PNP1 TO18 TO92A大功率的用TO-3，中功率的，如果扁平的用TO-220，如果金属壳的，用TO-66，小功率的晶体管，就用TO-5、TO-46、TO-92A 等大功率三极管 TO220H 大功率达林顿管TO3 场效应管 N 沟道J 型 JFET N与三极管封装相同P 沟道J 型 JFET P N 沟道MOS 型 M OSFETN P 沟道MOS 型 M OSEFTP 整流桥 BRIDGE1 D-44 D-37 D-46封装属性一般为D 系列（D-44、D-37、D-36） BRIDGE2 集成元件 单排多针插座CON 系列 CON1～CON60 SIP-2～SIP20 双列直插元件（针插式） DIP 系列(DIP8-DIP40) ８－４０指有多少脚 常用名称据功能不同而不同串并口类DB 系列 DB 和MD 系列 石英晶振CRYSTAL XTAL1 电源稳压块 78 和79 系列 TO －126H 和TO-126V 78 系列如7805，7812，7820 等79 系列如7905，7912，7920 等附表一：封装 尺寸（mm ） 对应功率（W ）0201 0.5× 1/200402 1.0×0.5 1/160603 1.6×0.8 1/100805 2.0×1.2 1/81206 3.2×1.6 1/4附表二：类型 封装形式 耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V常用元器件都在protel DOS schematic 里此外还有protel DOS schematic 4000 CMOS (4000序列元件)protel DOS schematic Analog digital (A/D,D/A转换元件)protel DOS schematic Comparator （比较器，如LM139之类）protel DOS schematic intel (Intel 的处理器和接口芯片之类)protel DOS schematic Linear （一些线性器件如555等）protel DOS schematic TTL（74序列的元件）1. 电阻：电阻元件在原理图中名称为RES1、RES2、RES3、RES4。

protel 99 se 常用器件封装元件类别元件库中名称常用封装电阻RES1 、RES2 AXIAL0.3 －AXIAL1.0电阻排RESPACK3 、RESPACK4 DIP16滑线变阻器POT1 、POT2 VR1 －VR5无极性电容CAP RAD0.1 －RAD0.4电解电容ELECTRO1 、ELECTRO2 RB.2/.4 －RB.5/1.0（一般<100uF 用RB.1/.2 ，100uF-470uF 用RB.2/.4 ，>470uF 用RB.3/.6 ）电感INDUCTOR AXIAL0.3二极管DIODE DIODE0.4 （小功率）、DIODE0.7 （大功率）发光二极管LED SIP2 或DIODE0.4光敏二极管PHOTO DIODE0.7三极管NPN 、NPN1 、PNP 、PNP1 TO- 系列大功率三极管T0-3中功率三极管如果是扁平的用TO-220 ，如果是金属壳的用TO-66小功率三极管TO-5 ，TO-46 ，TO-92A ，TO-92B场效应管、MOS管、JFET 、MOSFET 可以用跟三极管一样的封装光电耦合器OPTOISO1 DIP4光电耦合器OPTOISO2 BNC晶闸管SCR TO-46稳压管DIODE SCHOTTKY DIODE0.4电源稳压块78 系列如7805 ，7812 等TO-126 、TO-22079 系列有7905 ，7912 ，7920 等晶振CRYSTAL XTAL1整流桥BRIDGE1 、BRIDGE2 FLY474 系列集成块74* DIP4- －DIP64( 数字为不连续偶数)双列直插元件DIP4- －DIP64( 数字为不连续偶数)555 定时器555 DIP8熔断器FUSE1 、FUSE2 FUSE单排多针插座CON1 —CON50 （不连续）SIP2 —SIP20 （不连续）PIN 连接器（双排）16PIN —50PIN （不连续）IDC16 —IDC50 （不连续）4 端单列插头HEADER4 POWER4双列插头HEADER8 × 2 IDC16D 型连接器DB9 、DB15 、D25 、D37 DB9 、DB15 、D25 、D37 变压器TRANS* 封装在Transformers.lib 库中继电器RELAY-* DIP* 、SIP* 等单刀单掷开关SW-SPST RAD*按钮SW-PB DIP4电池BATTERY RAD0.4电铃BELL RAD0.4扬声器SPEAKER RAD0.3贴片电阻、贴片电容0402 、0603 等封装尺寸与功率有关，通常：0201 <—>1/20W ；0402< —> 1/16W ；0603< —> 1/10W ；0805 < —>1/8W ；1206 < —>1/4W(1)电阻的封装系列名称为AXIALxxx,xxx表示数字。

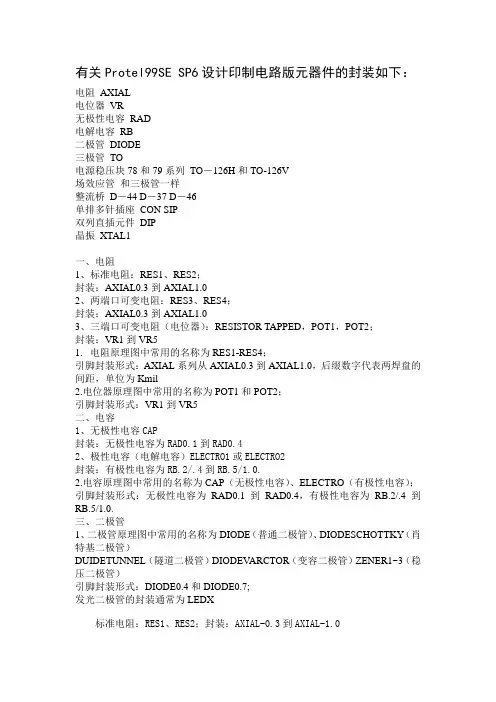

有关Protel99SE SP6设计印制电路版元器件的封装如下：电阻AXIAL电位器VR无极性电容RAD电解电容RB二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1一、电阻1、标准电阻：RES1、RES2；封装：AXIAL0.3到AXIAL1.02、两端口可变电阻：RES3、RES4；封装：AXIAL0.3到AXIAL1.03、三端口可变电阻（电位器）：RESISTOR TAPPED，POT1，POT2；封装：VR1到VR51.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL0.3到AXIAL1.0，后缀数字代表两焊盘的间距，单位为Kmil2.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR1到VR5二、电容1、无极性电容CAP封装：无极性电容为RAD0.1到RAD0.42、极性电容（电解电容）ELECTRO1或ELECTRO2封装：有极性电容为RB.2/.4到RB.5/1.0.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD0.1到RAD0.4，有极性电容为RB.2/.4到RB.5/1.0.三、二极管1、二极管原理图中常用的名称为DIODE（普通二极管）、DIODESCHOTTKY（肖特基二极管）DUIDETUNNEL（隧道二极管）DIODEV ARCTOR（变容二极管）ZENER1~3（稳压二极管）引脚封装形式：DIODE0.4和DIODE0.7;发光二极管的封装通常为LEDX标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

小编在学习protel99se的时候，对元器件封装这方面颇感头疼，有幸从网上得到了该文章，拿来分享：元器件封装查询电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容：ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器：POT1,POT2；封装属性为VR-1到VR-5二极管：封装属性为DIODE-0.4(小功率)DIODE-0.7(大功率)三极管：常见的封装属性为TO-18（普通三极管）TO-22(大功率三极管)TO-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有TO126H和TO126V 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8-40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2（电阻）Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP（电容）Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2（电解电容）Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2（电位器）Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE（二极管）Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP（三极管）Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126，TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2（整流桥）Miscellaneous Devices.ddbD-37，D-44，D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件（常见的集成电路芯片）DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式：1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
